Reliance品牌工业燃油运输罐车结构设计

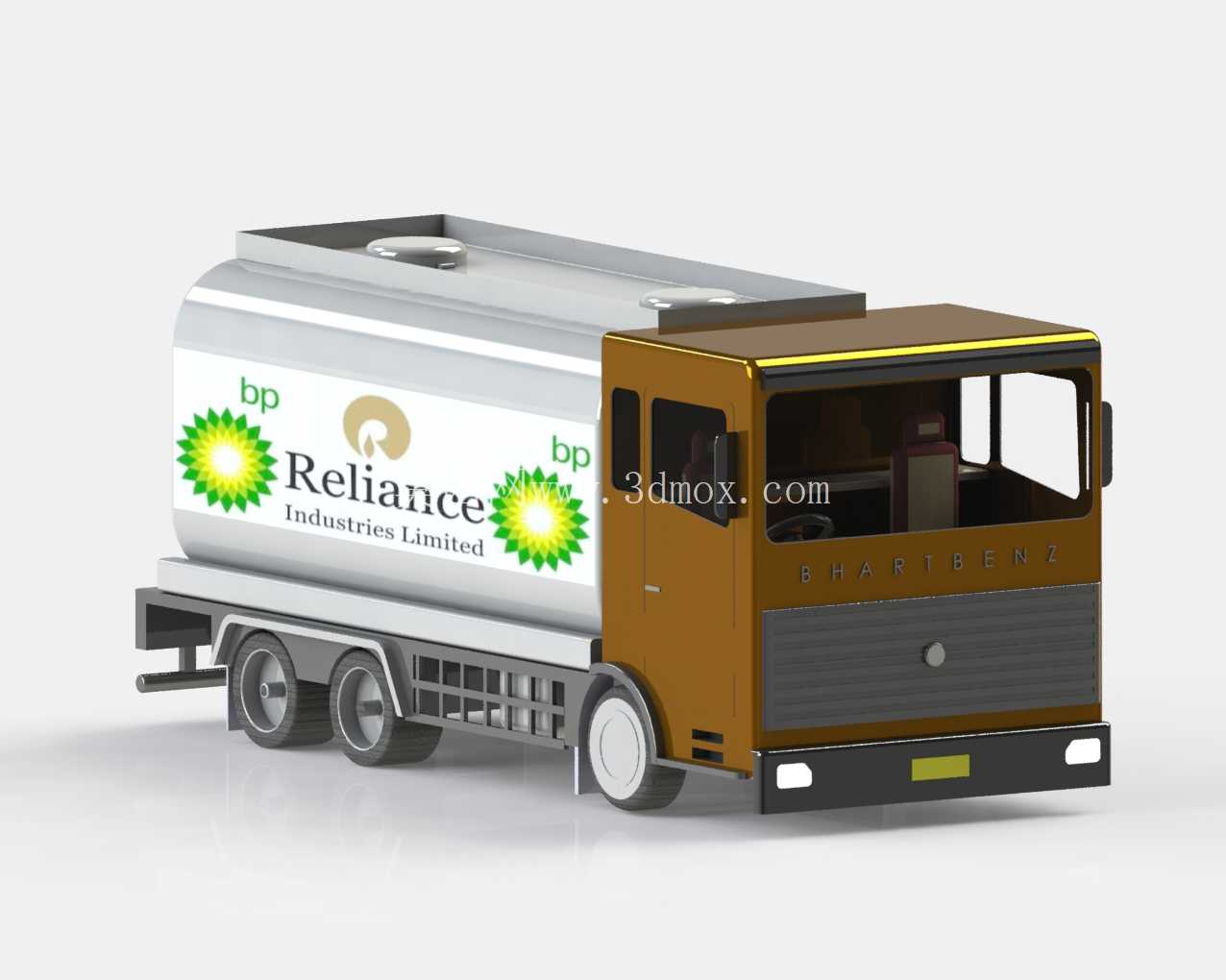

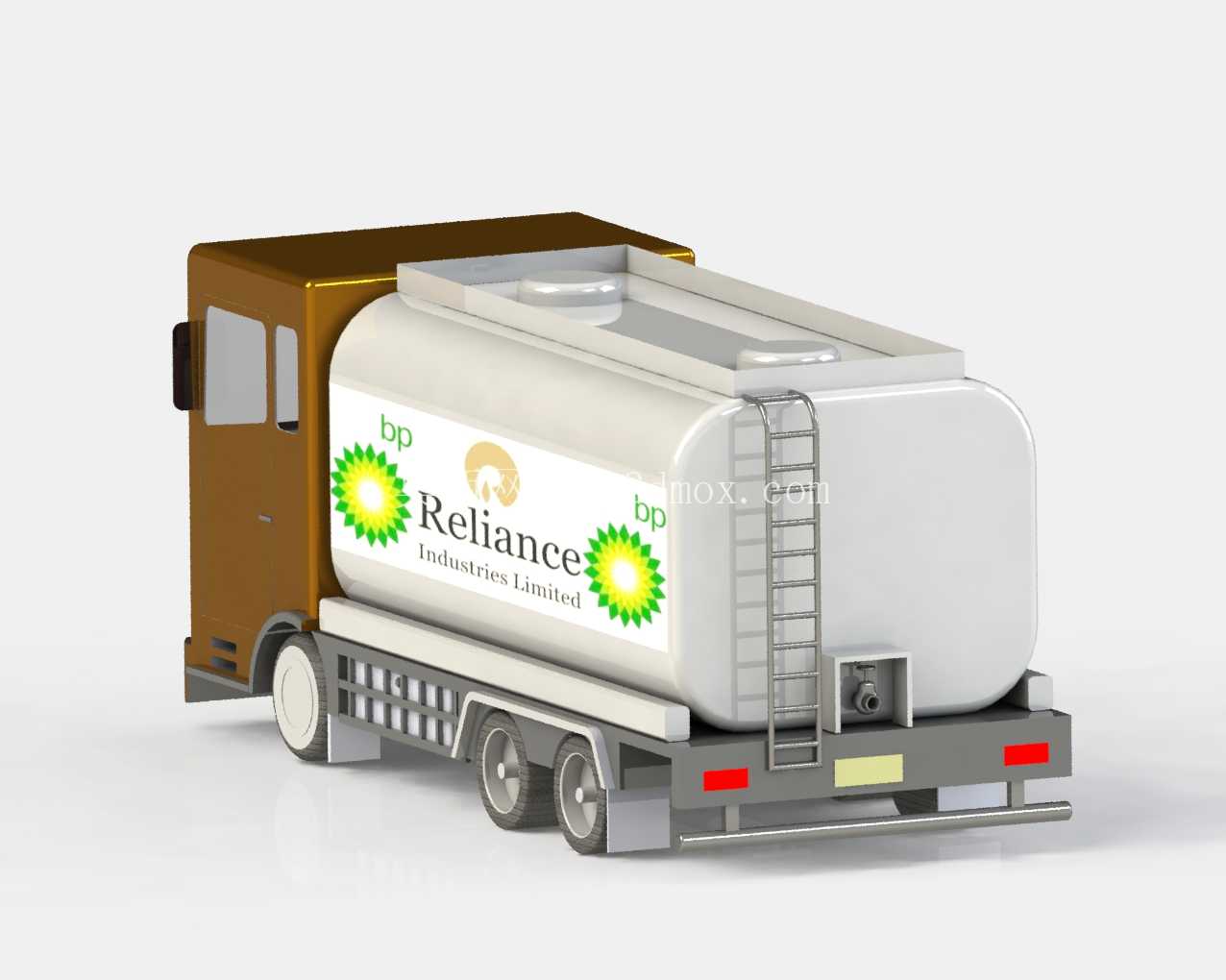

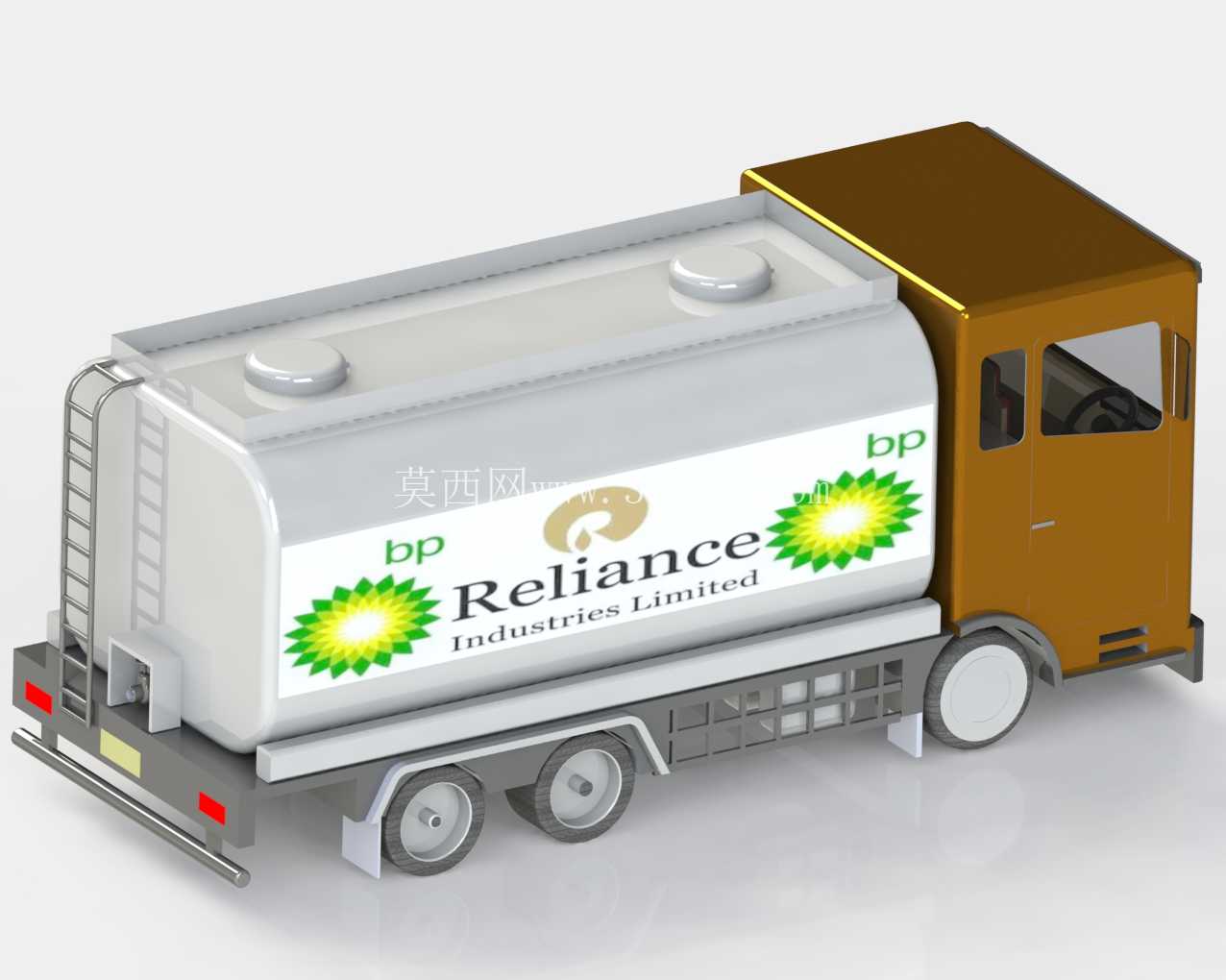

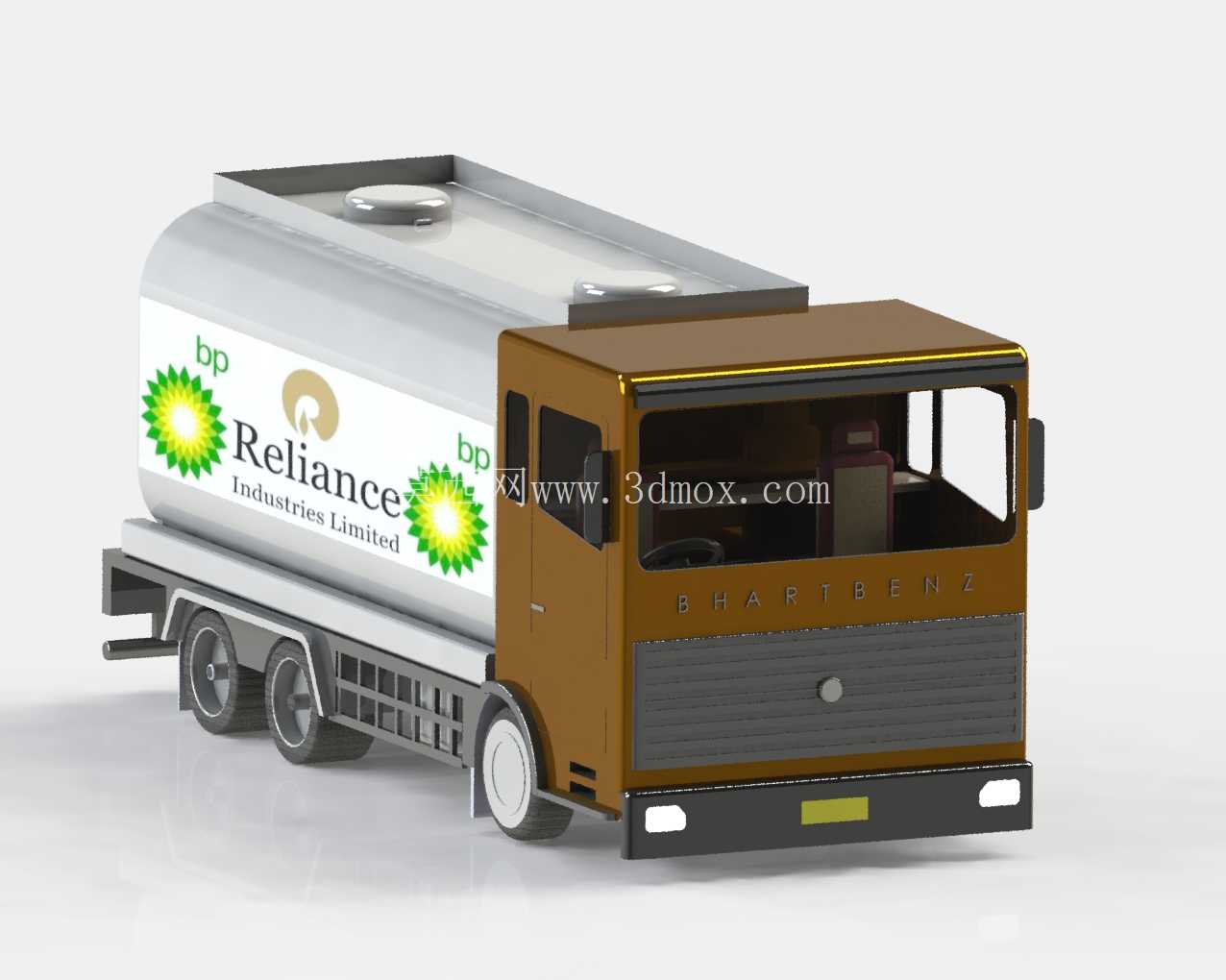

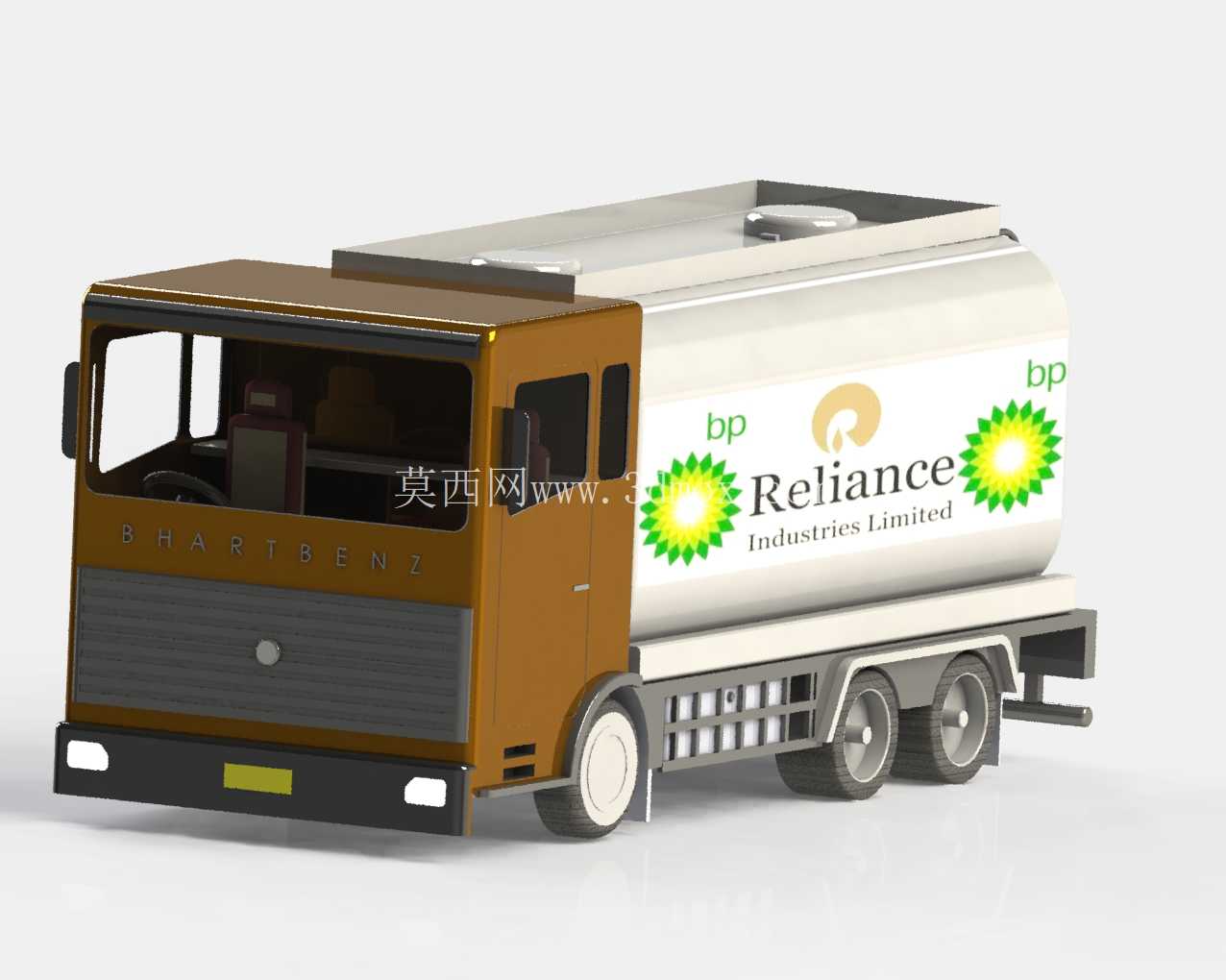

　　这款工业燃油运输罐车的三维结构设计，核心围绕成品油短驳配送的实际作业场景展开，适配城市周边油库到城区加油站、工矿企业内部燃油补给点的中短途运输需求，可承载汽油、柴油等常规轻质燃油介质，也可根据罐体材质调整适配部分非强腐蚀性工业液态物料的转运作业。从结构布局来看，整车采用平头驾驶室搭配卧式圆柱储油罐的经典构型，平头设计能够有效压缩整车长度，在城区狭窄道路、厂区内部转弯路段具备更好的通过性，适配配送末端复杂的通行环境。储油罐采用两端带标准椭圆封头的圆柱形筒体结构，筒体顶部设置有两个带密封结构的人孔组件，兼顾日常检修进入罐体内部清理、检查的需求，同时集成了油气回收接口、防溢液位检测探头的安装位，能够匹配当前燃油配送环节的环保作业要求，减少装卸油过程中的油气挥发。罐体底部设置有通径的卸油管路接口，搭配紧急切断阀的安装支座，在车辆发生碰撞、管路意外破损时能够自动截断油路，避免油料泄漏引发安全事故。

　　驾驶室部分的结构设计充分考虑了短途配送的驾乘需求，驾驶室内设置单排驾乘空间，可容纳驾驶员与一名押运人员，车门开启角度、踏步高度都按照常规商用车辆的人机工程参数设定，前挡风玻璃采用大倾角设计，兼顾行驶视野与风阻控制，前脸区域预留了前大灯、转向灯、号牌安装位以及散热格栅的安装空间，保险杠采用低位突出设计，在低速碰撞时能够吸收冲击能量，保护驾驶室主体结构。底盘部分采用4x2的驱动布局，后轮为双胎并装结构，能够承载满载状态下罐体与油料的总重量，底盘纵梁采用槽型钢结构，预留了罐体安装的固定支座、侧防护栏、后防撞杠的安装点位，侧防护栏采用格栅式结构，既能够避免行驶过程中非机动车、行人卷入车底，也不会过多增加整车自重。

　　在建模过程中，首先通过草图绘制整车的总布置轮廓，确定轴距、轮距、整车总长总宽总高的边界参数，其中整车长度控制在短轴距配送车辆的常规范围内，宽度符合道路车辆外廓尺寸的国标要求，高度满足城市道路限高通行条件，确保设计的车型能够合法合规上路作业。随后通过拉伸特征分别构建驾驶室壳体、罐体筒体、底盘纵梁、车轮等主体结构，对于驾驶室的窗框、车门缝线、罐体上的品牌标识区域，采用分割线、凸台拉伸的方式还原细节，焊接件部分则通过组合多实体的方式模拟底盘副梁与罐体支座的焊接连接结构，还原实际生产中的装配工艺。

　　罐体与底盘的连接采用鞍式支座结构，支座与底盘纵梁之间设置有缓冲橡胶垫的安装位，能够缓冲行驶过程中路面颠簸对罐体产生的冲击，避免罐体焊缝长期受交变应力出现开裂问题。车轮部分还原了商用车常用的钢制轮毂与橡胶轮胎结构，轮胎的花纹、轮毂的螺栓孔位都做了细节刻画，转向轮的转向角度预留了足够的活动空间，匹配实际车辆的最小转弯半径设计要求。渲染环节针对罐体的金属漆面、驾驶室的哑光涂装、轮胎的橡胶质感、玻璃的透明反射效果分别设置了对应的材质参数，还原车辆在实际使用中的视觉效果，同时也能够直观展示各部件的材质选型差异，为后续的工程出图、结构验证提供直观的可视化参考。这款罐车的设计充分考虑了燃油配送作业的实际痛点，比如罐体顶部的防滑走道设置，能够方便作业人员登顶操作装卸油口，避免滑倒风险；后保险杠的高度符合后防钻入的国标要求，能够在发生追尾事故时减少后方小车钻入车底的风险；侧部的储物箱预留空间可放置消防器材、卸油软管、作业工具等配送必备物品，提升作业的便利性。
