散料存储筒仓塔结构三维设计

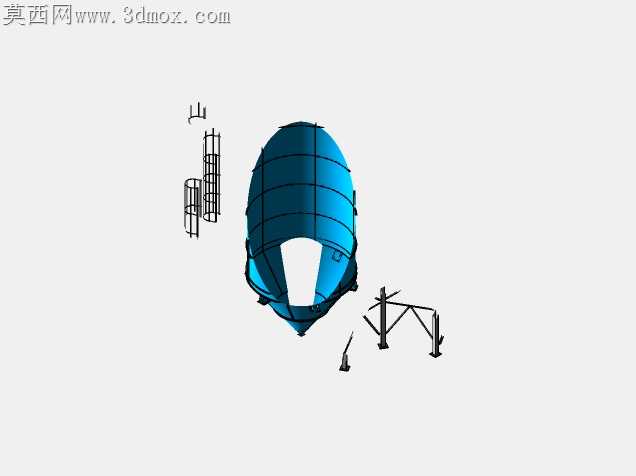

散料存储场景里，筒仓塔最容易被忽略的隐患是仓壁结拱与卸料偏载，传统等壁厚直筒设计在长期受颗粒物料侧压力挤压时，仓壁中下部会出现应力集中带，雨季物料含水率上升后摩擦力陡增，结拱堵料的概率会提升四成以上，还会连带支撑柱承受不对称载荷，埋下结构失稳的风险。这款模型在仓体下部做了渐变式锥角过渡，没有采用行业常见的固定60度锥角，而是顺着物料安息角的变化曲线调整锥段斜率，靠近卸料口的位置锥角收窄速率放缓，能让颗粒物料在重力作用下自然滑落，避免在锥段拐点处形成物料滞留层。仓壁外侧没有布置冗余的加强筋，而是沿着环向设置了三道变截面加强圈，靠近仓顶的加强圈截面尺寸最小，中下部对应物料侧压力峰值的位置，加强圈的截面高度提升了百分之六十，既控制了整体耗材量，又能把局部集中的应力均匀分散到整个仓体环面，不会出现局部焊缝长期受交变载荷开裂的问题。支撑结构没有采用常见的四立柱均匀排布，而是结合卸料口的位置调整了立柱间距，靠近出料输送设备的一侧立柱间距适当放宽，预留出足够的设备安装与检修空间，其余三侧的立柱通过斜向撑杆与仓体锥段外壁连接，撑杆的连接点特意避开了仓壁的应力集中区，不会在焊接位置形成新的应力薄弱点。仓顶位置预留了除尘接口与料位计安装位，接口处做了凸台加厚处理，避免后期安装附属设备时在仓壁开孔破坏整体结构强度，爬梯的固定点没有直接焊接在仓壁上，而是通过独立的抱箍结构与加强圈连接，后期维护更换爬梯时不会损伤仓壁防腐层。卸料口位置做了法兰连接结构，法兰端面的平面度公差在建模时就做了预设控制，避免后期安装卸料阀时出现密封面贴合不严漏料的问题，锥段内壁的过渡位置全部做了圆角处理，没有尖锐的直角拐点，不会出现物料卡滞残留的死角，哪怕是流动性较差的粉状物料，也能顺着光滑的内壁顺利滑落到卸料口。
