户外临时搭建用拱形活动支撑框架结构

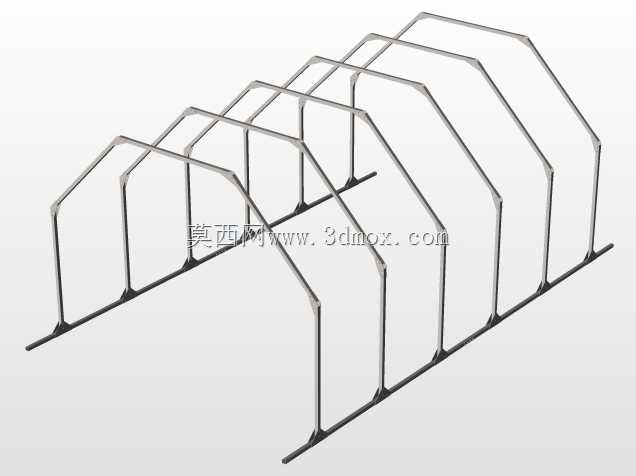

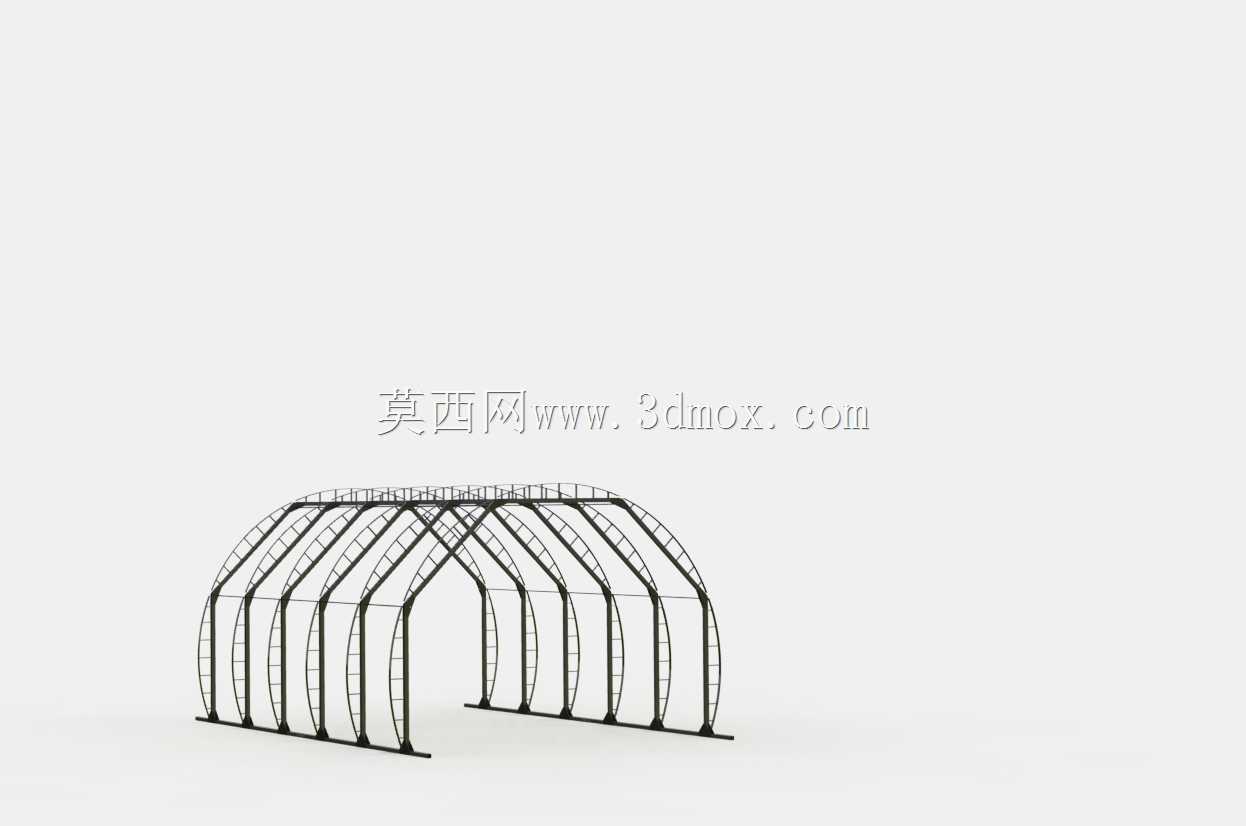

　　这类拱形活动支撑框架，核心应用场景集中在户外临时作业、展会布展、应急安置、户外仓储等需要快速搭建遮蔽空间的领域，区别于固定建筑的钢结构，它的核心设计逻辑围绕快速拆装、重复周转、适配不同跨度需求展开。从结构设计来看，整体采用多组平行排布的拱形弯管作为主承力单元，每组拱架由两侧竖直段、顶部圆弧过渡段组成，相邻拱架之间通过横向连接杆件形成空间桁架结构，避免单组拱架出现侧向失稳，竖直段底部设置加宽的落地支撑脚，无需预埋固定件，直接放置在硬化地面即可完成基础定位，适配临时场地无法做基础施工的使用需求。设计过程中首先要考虑的是荷载边界，这类架体需要承受顶部覆盖篷布的自重、常规户外的风荷载以及小到中雪的积雪荷载，

　　所以主拱架的杆件截面选型会经过抗弯、抗扭验算，圆弧段的曲率半径会根据目标跨度做匹配，避免曲率过小导致杆件冷弯过程中出现截面变形、应力集中的问题，同时圆弧段和竖直段的连接节点采用插接式设计，现场组装时不需要焊接作业，仅用配套的销件或者快拆螺栓即可完成锁紧，单组拱架的拆分部件长度控制在人工可搬运的范围内，不需要大型吊装设备就能完成整体搭建。从安装边界来看，这类框架的跨度可以根据使用需求做模块化调整，单组拱架的间距保持在固定数值，横向连接杆件采用定长设计，增减拱架的组数就能调整整体遮蔽空间的长度，落地支撑脚的位置预留了可选的膨胀螺栓固定孔，在风力较大的使用场景下，可以通过膨胀螺栓将架体和硬化地面做刚性连接，提升整体抗风等级；

　　如果是在草地或者软土地面使用，也可以在支撑脚下方加装配重底座，不需要破坏地面结构就能满足稳定性要求。架体的所有杆件表面都做了防锈防腐处理，适配户外高湿、偶尔淋雨的使用环境，周转使用过程中如果出现单根杆件变形，可以单独替换对应部件，不需要整体更换架体，降低长期使用的维护成本。在实际使用中，这类框架顶部和侧面覆盖对应的篷布之后，就能形成封闭的临时空间，既可以作为户外施工的临时加工棚、物料存放区，也可以作为展会活动的临时展位、应急场景下的临时安置点，相比固定式的建筑结构，它的搭建和拆除效率极高，全部部件可以拆解后打包运输，单车次就能转运整组架体，转场使用的灵活性极强。结构设计时特意规避了复杂的节点构造，所有连接位置都做了倒角处理，

　　避免组装过程中出现剐蹭受伤的问题，同时杆件的连接点位做了防呆设计，不同位置的连接杆件做了尺寸区分，现场组装时不需要专业的结构施工人员，普通作业人员对照装配说明就能完成整体搭建，大幅降低了现场施工的人力成本。另外，拱架顶部的圆弧设计一方面可以提升整体的受力性能，让竖向荷载可以顺着拱架传递到两侧的落地支撑脚，减少杆件中部的弯矩，另一方面弧形顶面可以让雨水、积雪自然滑落，避免顶部出现积水积雪导致荷载超出设计阈值，提升使用过程中的安全性。相邻拱架之间的横向连接杆件除了起到结构拉结的作用，也可以作为篷布的固定点位，篷布通过绑带或者卡扣固定在横向杆件上，即使遇到强风天气也不会出现篷布被掀翻的问题。
