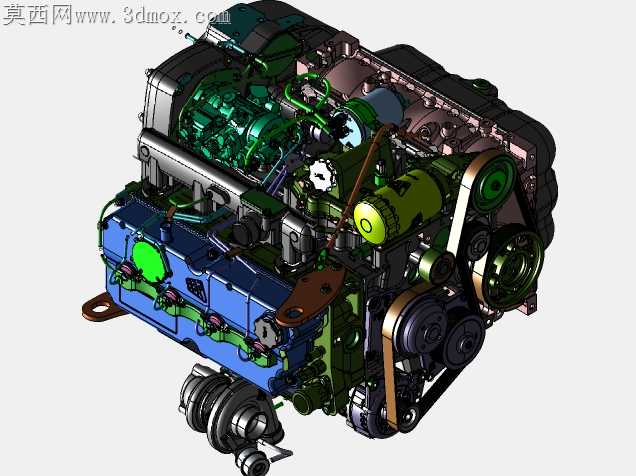

直列四缸涡轮增压动力总成结构展示

缸体与缸盖结合面的平面度公差控制在0.02mm以内，避免长期高温工况下出现冲缸垫的密封失效问题，油道与水道的隔离壁厚预留3.5mm的安全余量，既不会因壁厚过薄导致压铸时出现缩孔缺陷，也不会因壁厚过大增加整机自重、抬升动力输出的无效损耗。涡轮增压器的安装支架采用三点式定位结构，与排气歧管的连接法兰面预留0.1mm的热膨胀补偿间隙，排气侧工作温度可达900℃以上，金属受热膨胀的形变量如果没有释放空间，会直接拉扯支架产生疲劳裂纹，甚至导致增压器叶轮偏磨扫膛。前端轮系的皮带张紧轮采用偏心轴自适应结构，张紧力的调节范围覆盖150N到280N，既保证冷启动时皮带不会打滑啸叫，也能避免张紧力过大加剧水泵、发电机轴承的磨损，皮带的包角在曲轴带轮处达到172度，完全满足高转速下的动力传递效率要求。进气歧管的可变长度翻板转轴处，采用氟橡胶密封圈做动密封，翻板的开合角度与发动机转速的匹配逻辑，在结构设计阶段就预留了位置传感器的安装点位，避免后续加装电控系统时重新打孔破坏进气道的气密性。油底壳采用冲压钢板与加强筋复合结构，底部的挡油板在车辆急加速、急减速工况下，能避免机油泵集滤器露出油面导致机油压力骤降，油底壳放油螺塞的位置比最低点低2mm，换油时能彻底放净旧油，不会残留油泥杂质堵塞机油道。气门室盖的密封垫采用嵌入式安装结构，没有采用传统的打胶密封工艺，后期维护拆解后重新装配也能保证密封性能，不会出现渗油问题，盖体上的油气分离器迷宫结构，能把曲轴箱窜气里的机油颗粒分离出来回流到油底壳，减少机油消耗同时降低排放污染物。
