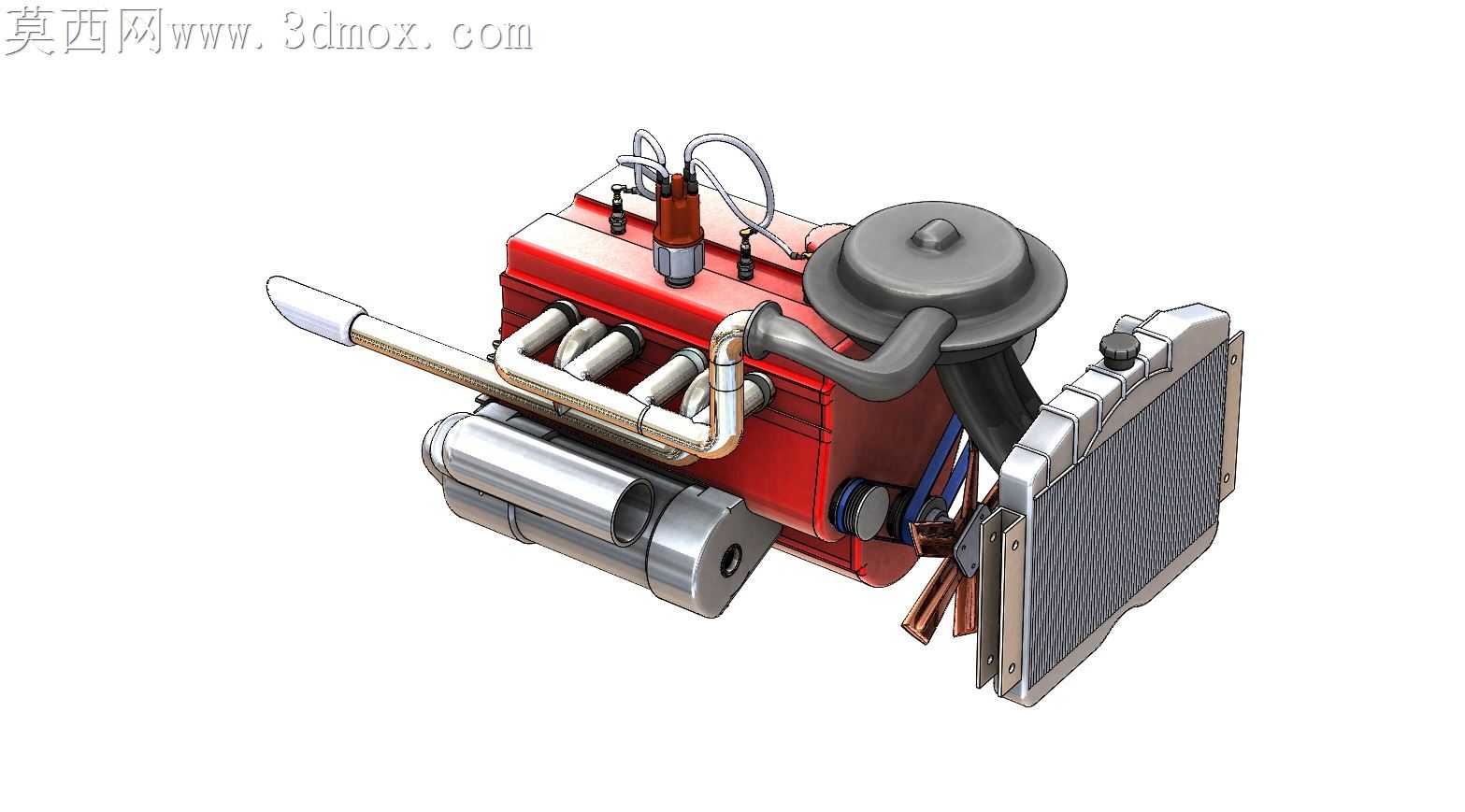

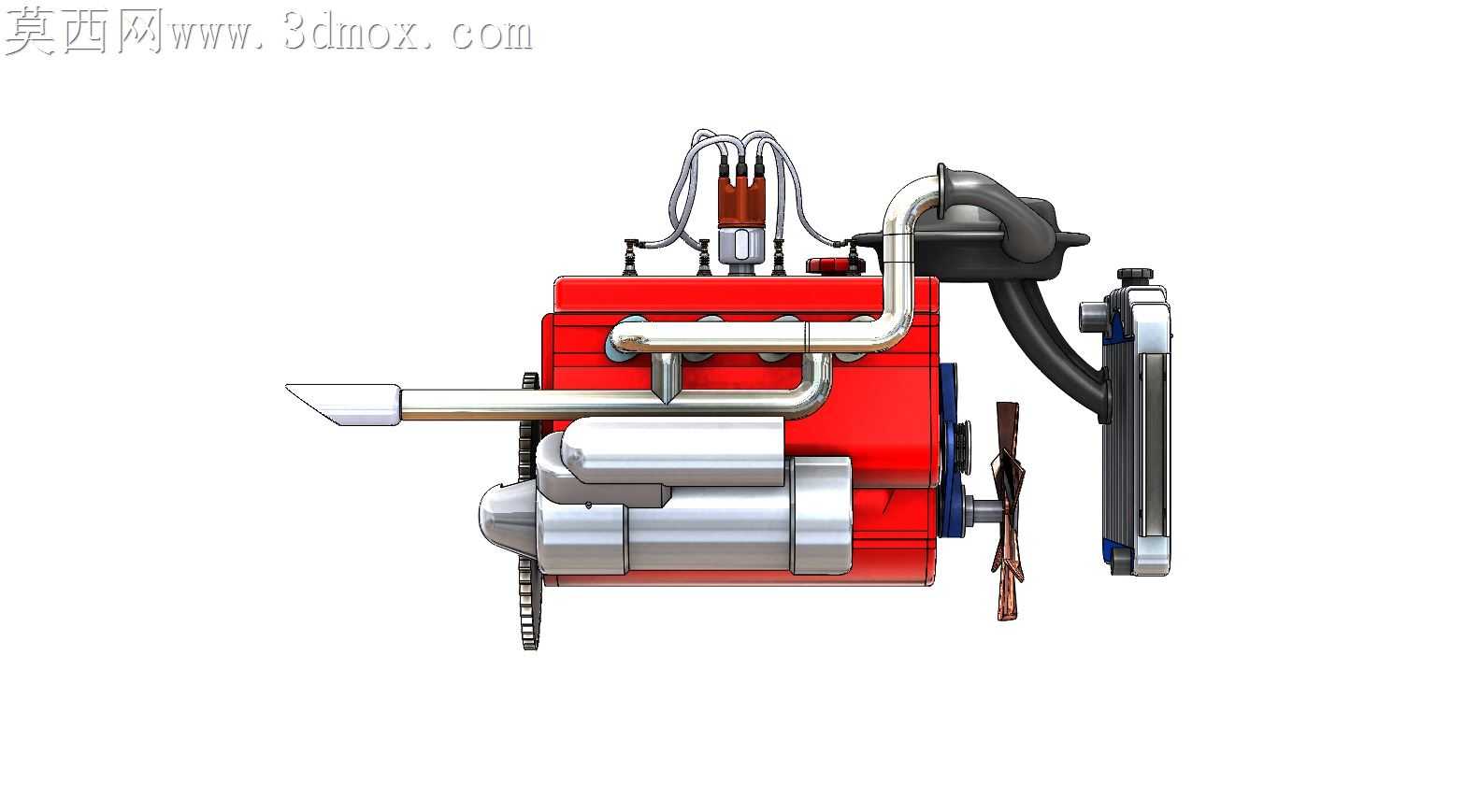

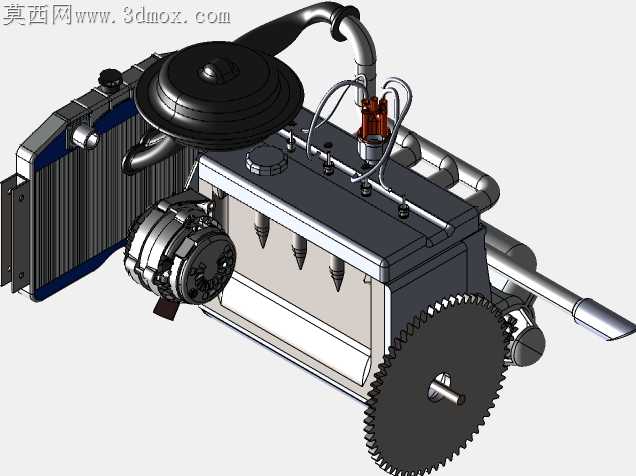

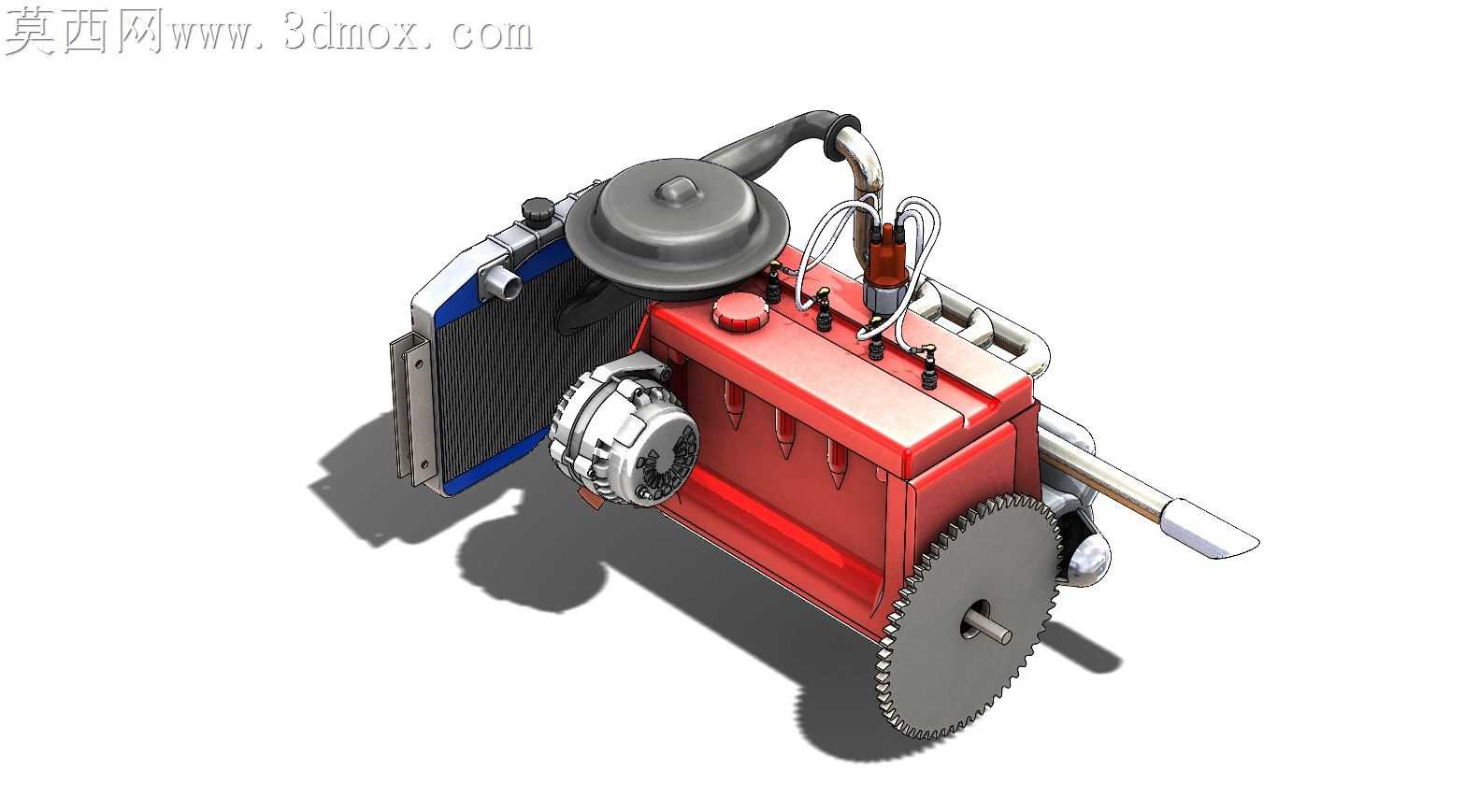

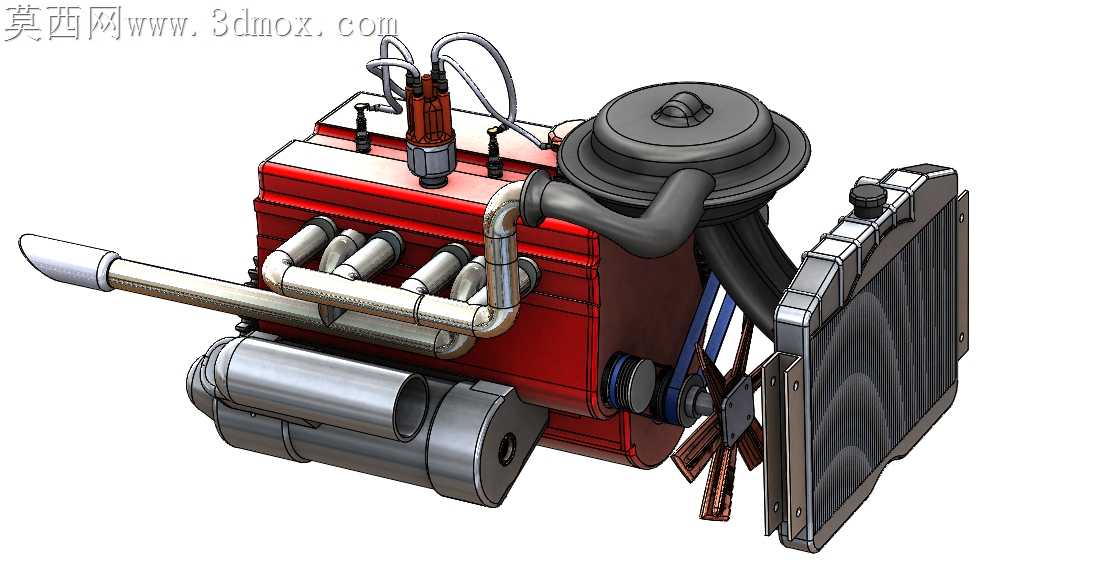

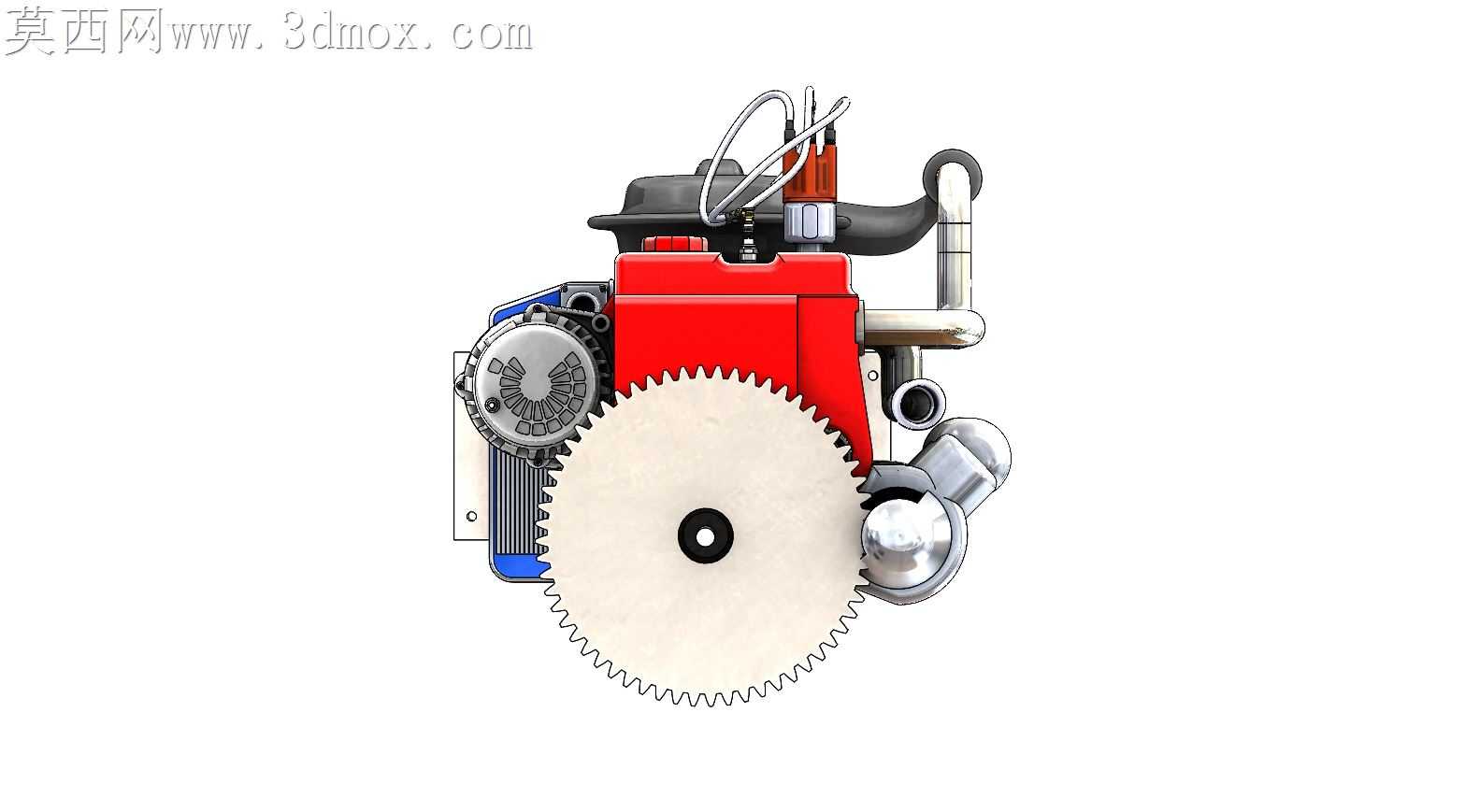

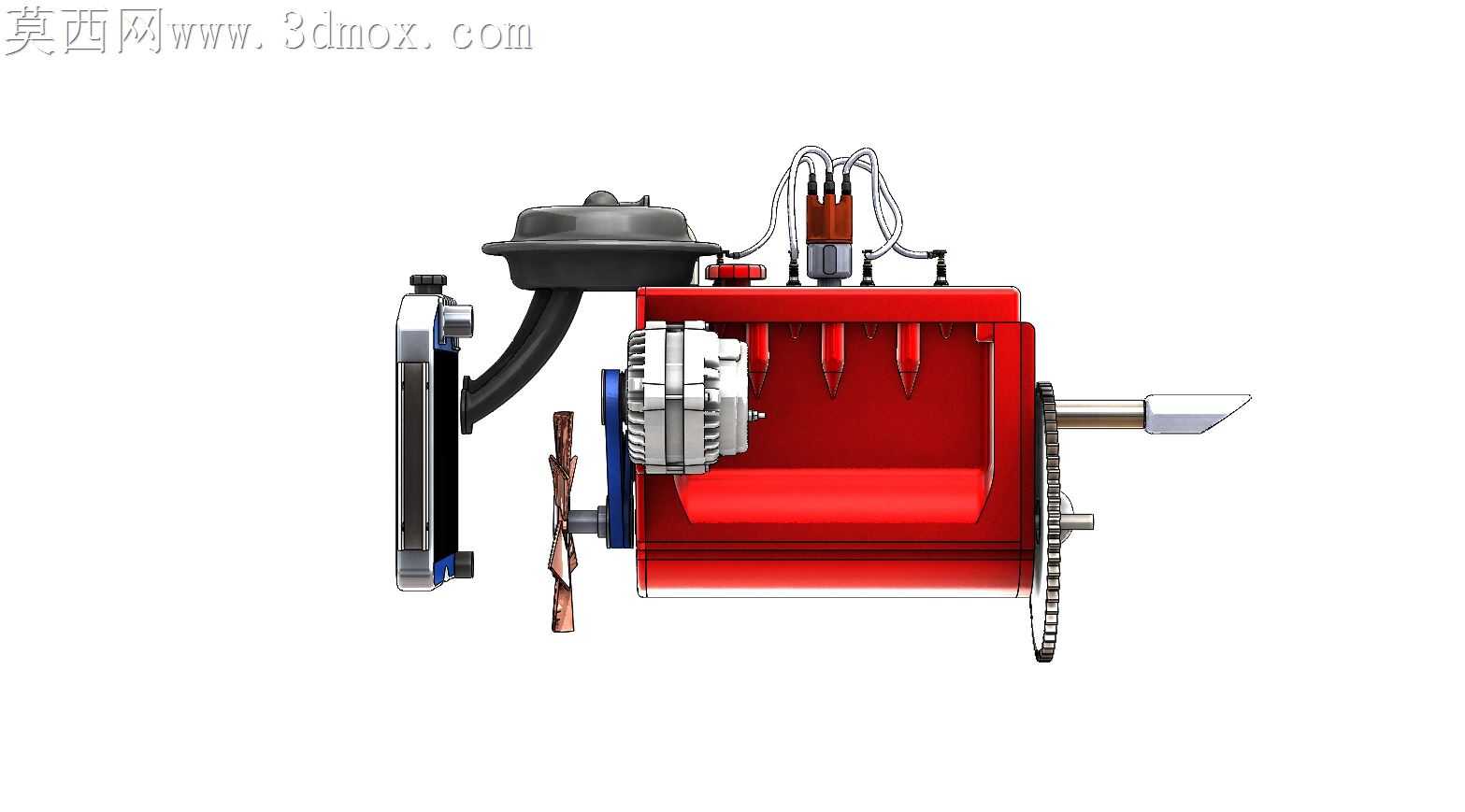

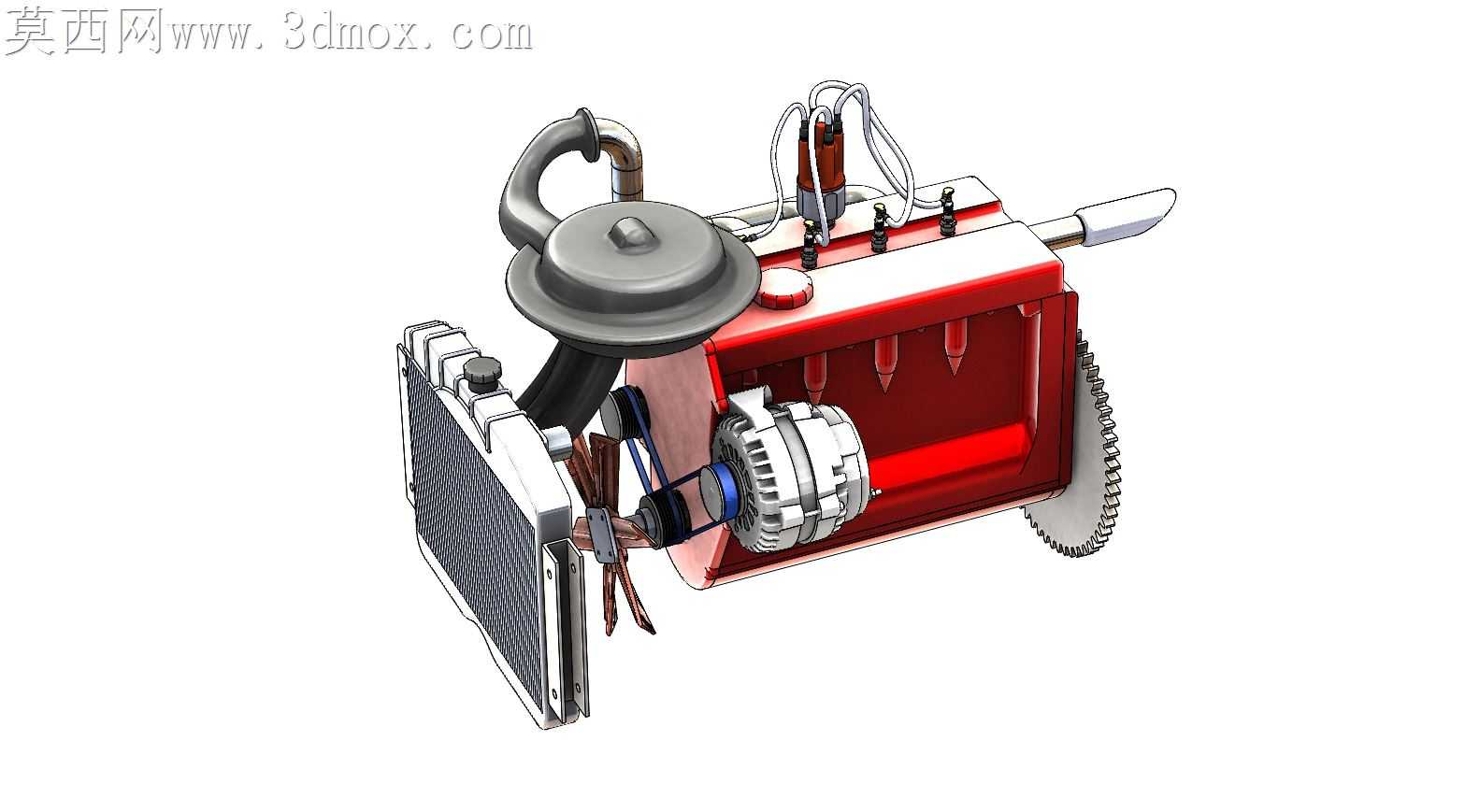

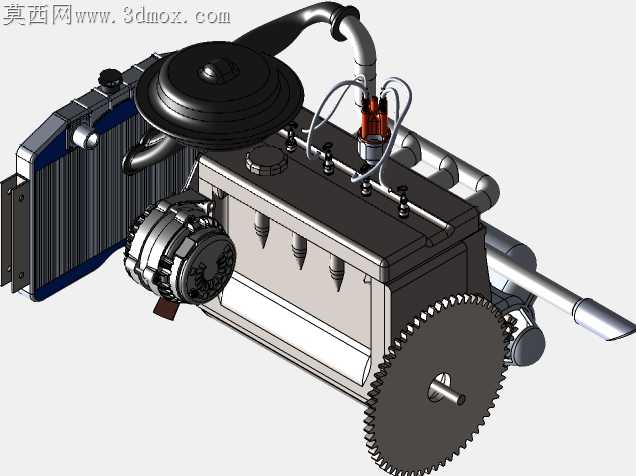

老式A4L旋转汽车发动机结构还原

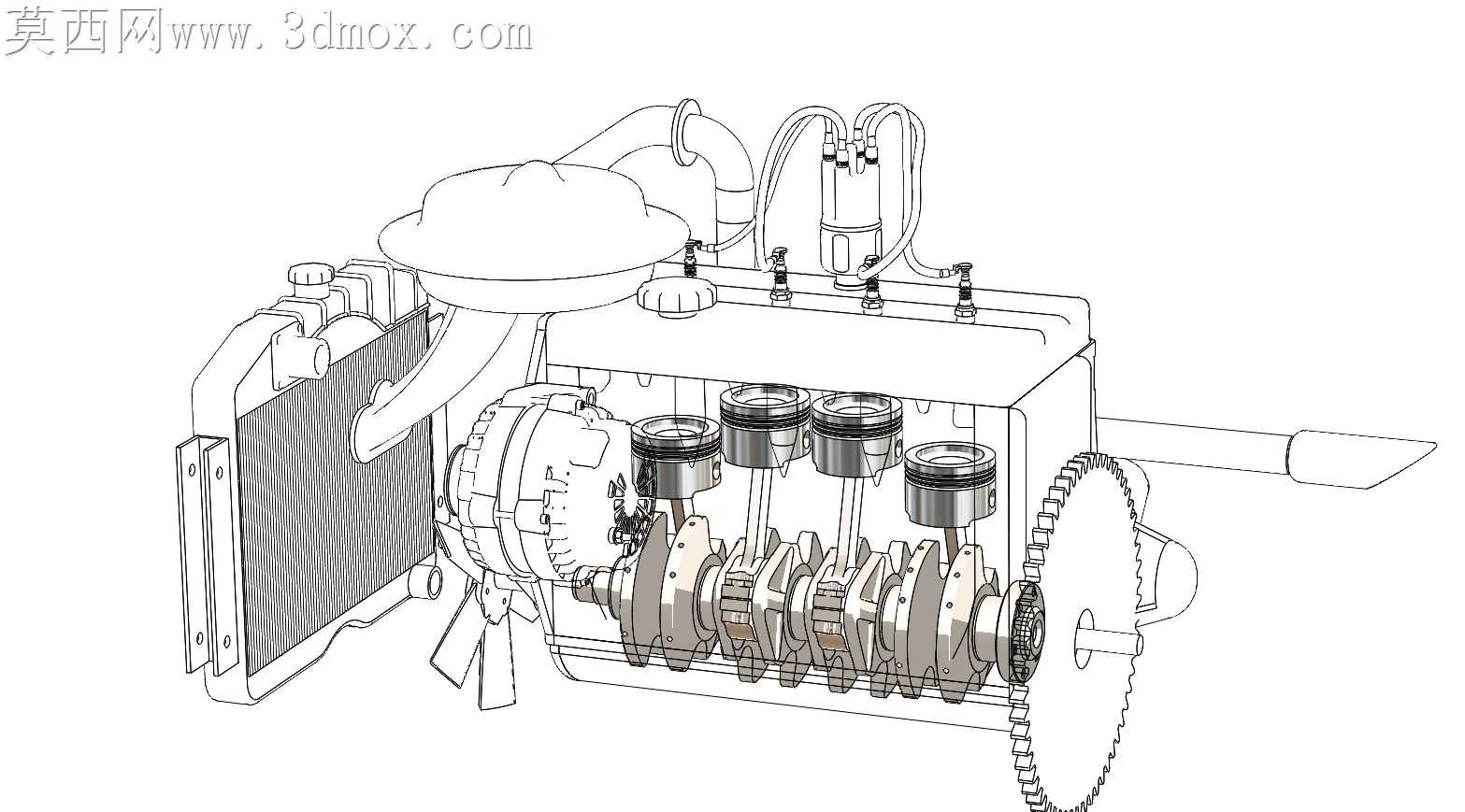

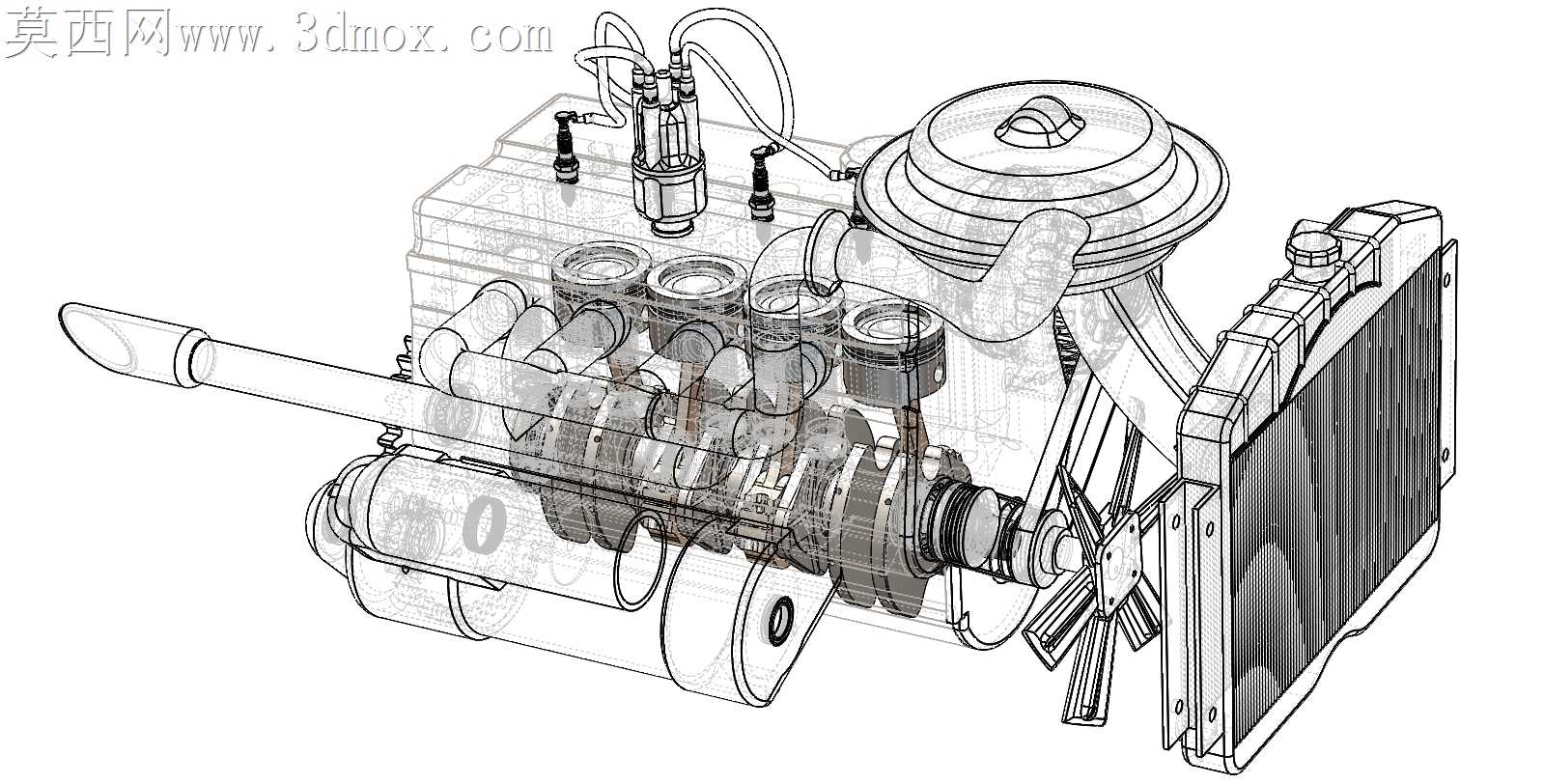

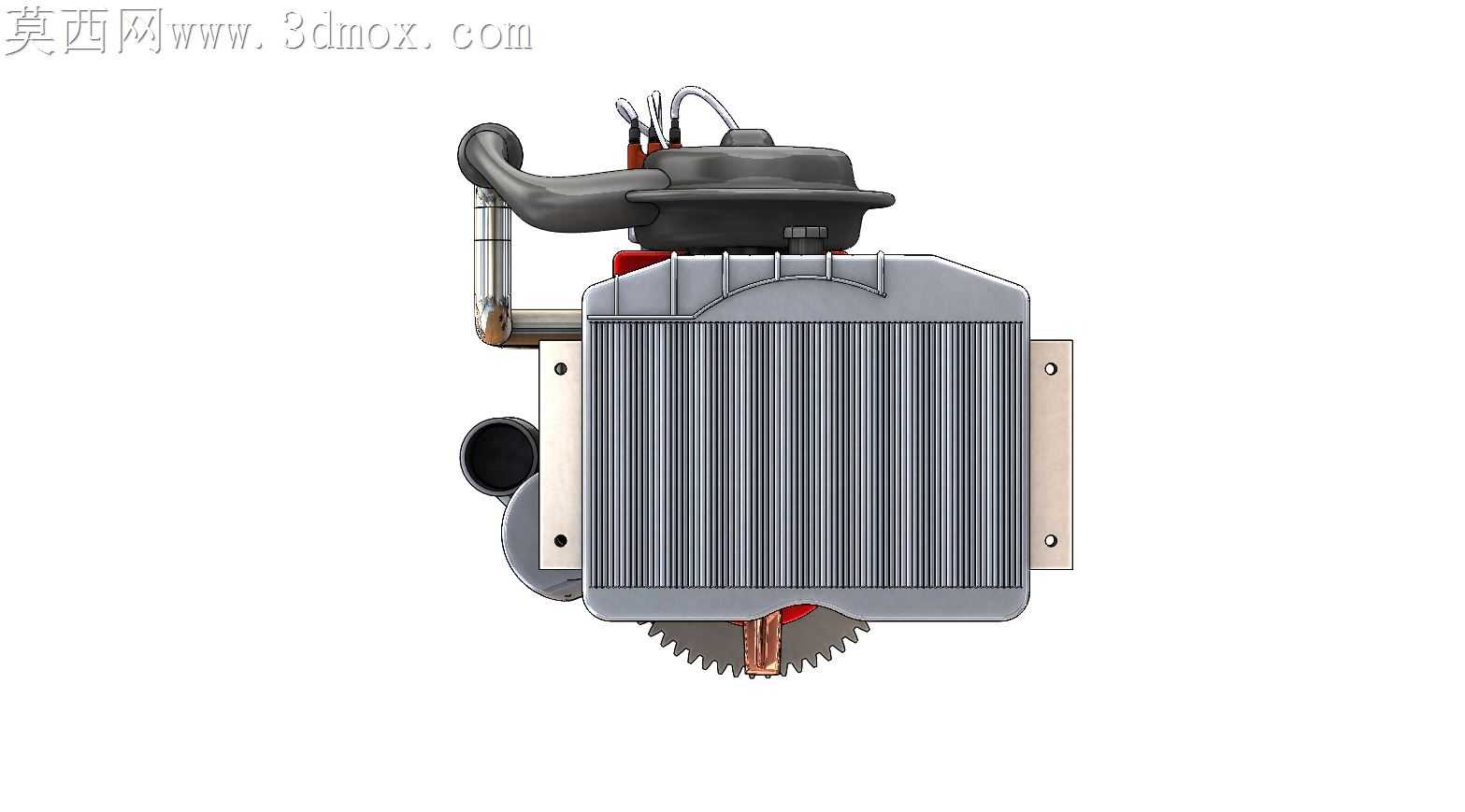

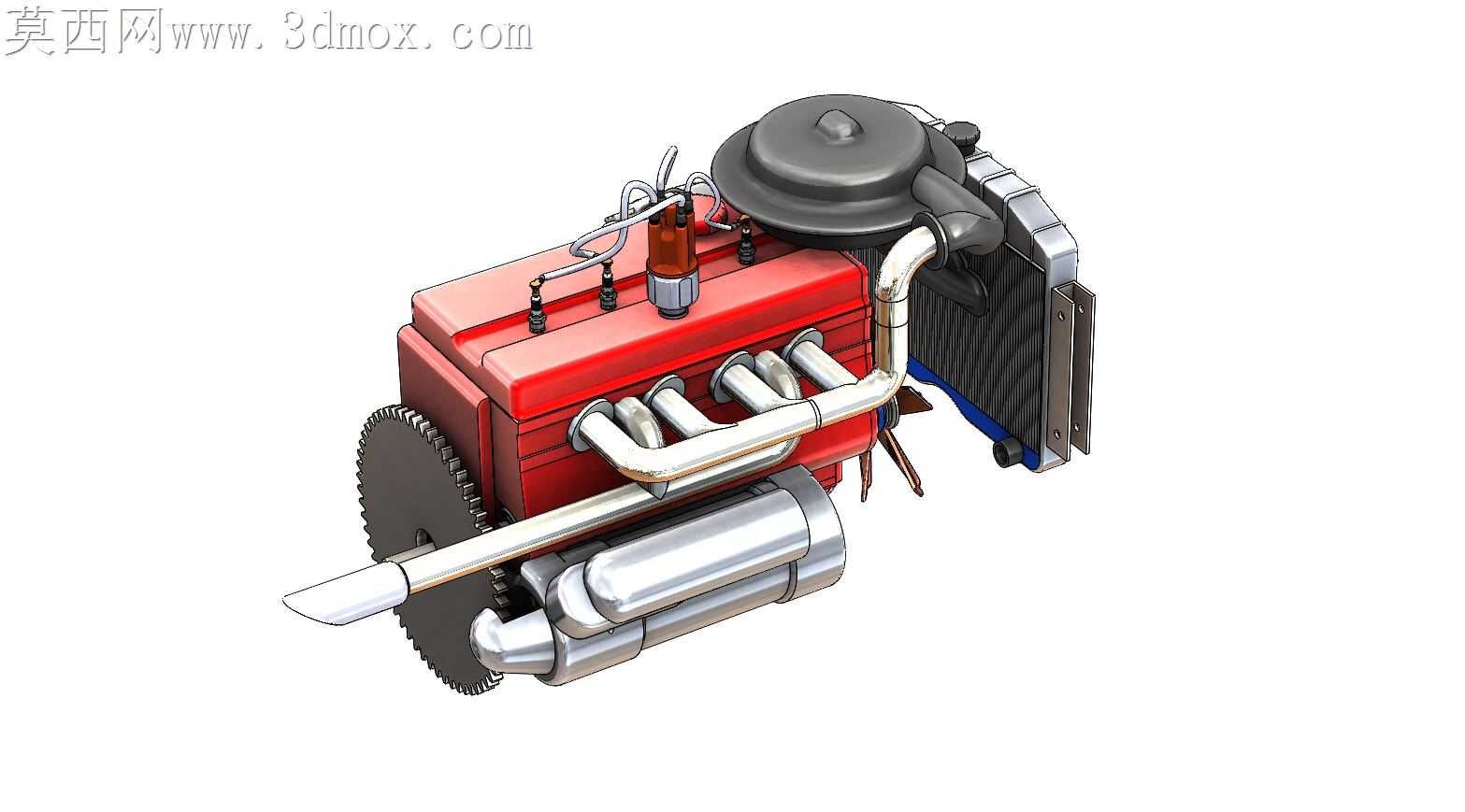

老式小排量内燃机的装配公差控制，一直是复刻类三维设计里最容易踩坑的环节，尤其是这类早年量产机型，没有当代统一的模块化公差标准，缸体、管路、散热单元的配合间隙全靠实际装机经验校准。缸盖顶部的点火元件插接位，要预留0.12mm的插拔余量，既不能过松导致工况震动下松脱，也不能过紧造成装配时橡胶密封件被剪切破损，周边的高压走线槽特意做了圆弧过渡，没有硬直角折边，避免长期震动下线缆绝缘层被金属棱边磨破漏电。侧置的排气歧管采用等长管路设计，每一段弯管的曲率都做了连续校验，不存在局部截面突变的问题，既可以降低排气阻力，也能避免不同气缸排气脉冲互相干扰，歧管和缸体排气口的对接法兰，特意做了0.08mm的微凸密封筋，不用额外加厚密封垫就能保证高温高压下的气密性，减少后期漏气返修的概率。前端的散热单元和缸体之间保留了15mm的缓冲间隙，通过柔性支架连接，不会因为发动机运转的持续震动导致散热片疲劳开裂，散热芯体的鳍片排布密度做了适配调整，兼顾迎风散热效率和低速工况下的通风阻力，不会出现早年机型常见的低速爬坡水温过高的问题。缸体侧面的机油滤清单元采用侧挂式布局，安装位预留了足够的扳手操作空间，日常维护拆卸时不用额外拆解周边管路，滤清底座的回油孔做了15度倾斜角，停机时机油不会残留在底座内造成旧油沉积。前端输出轴的密封位采用双道密封结构，内侧挡油环做了甩油槽设计，曲轴高速旋转时可以把飞溅的机油甩回油底壳，外侧橡胶密封圈的压缩量控制在18%，既保证密封效果不会渗油，也不会因为压缩量过大造成密封圈过早老化失效。所有管路的固定卡箍位都对应缸体上的凸台安装点，没有悬空固定的结构，避免长期震动下卡箍松脱管路移位，进气侧的空滤固定位做了减震胶垫安装槽，可以过滤掉发动机运转的高频震动，避免空滤壳体共振产生异响。这类老式机型的结构复刻，核心不是把外观做的足够逼真，而是把当年量产时工程师做的每一处细节取舍还原出来，每一个间隙、每一段曲率、每一个安装位的设计，都对应着实际使用中会遇到的具体问题，没有多余的装饰性结构，所有造型都服务于实际工况的可靠性要求。
