斜纹咬合式斗牛钳与爪钳工装结构

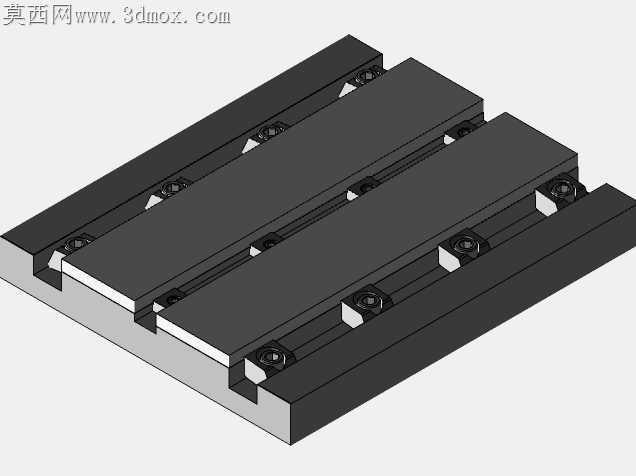

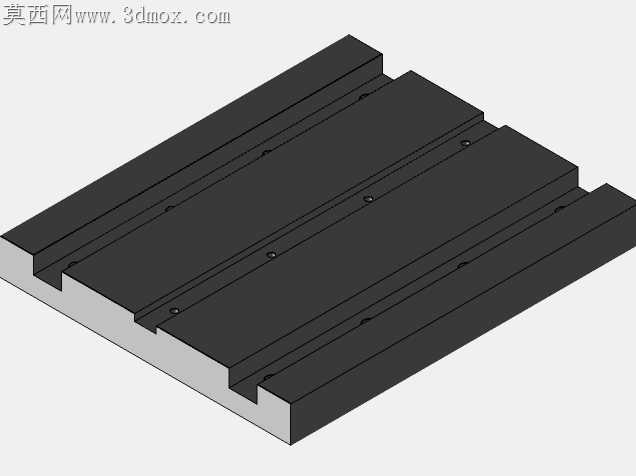

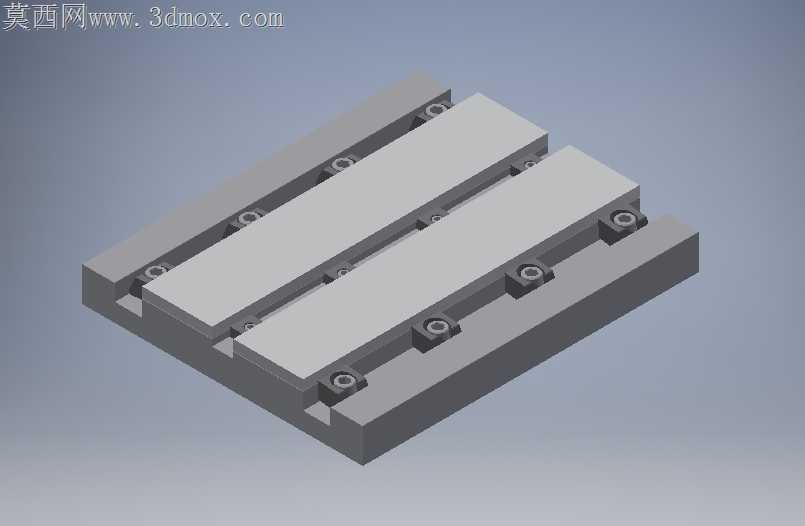

数控铣削批量加工铝件时，普通平口钳常出现夹持力不足导致工件窜动、钳口咬痕过深破坏毛坯基准、多工位装夹找正耗时过长的痛点，这套斜纹咬合结构的钳体完全围绕现场加工的实际矛盾做了针对性调整。钳体基座采用多道平行T型槽布局，槽宽公差严格控制在H7区间，和哈斯TM-1P机床工作台的T型块配合间隙控制在0.02mm以内，装夹时不需要反复敲打工件找正，单工位装夹时间能压缩到原来的三分之一。咬合齿面做了斜纹交错处理，齿尖角度经过反复调试，既保证咬入铝件表层0.1mm左右提供足够夹持摩擦力，又不会在工件拆卸后留下过深的压痕，后续精加工工序不需要额外安排基准面修复的走刀路径。两块活动钳身的滑动面做了淬硬处理，表面粗糙度打磨到Ra0.8，长时间往复夹紧也不会出现拉毛卡顿的问题，锁紧螺栓的沉孔位置做了避让设计，加长端铣刀走刀到钳口边缘时不会和螺栓头部发生碰撞，不需要额外抬刀避让，能有效缩短空行程路径。现场实测用这套钳体夹持铝件做粗加工，背吃刀量开到2mm时工件也没有出现位移，连续加工数百件也没有出现钳口磨损导致的夹持精度下降问题。钳体的分体式设计不需要整体拆卸更换，磨损后只需要单独更换咬合齿块即可，维护成本比整体式虎钳低六成以上。针对新手机械师操作容易出现的锁紧力过大导致钳身变形的问题，滑动导轨面做了微凸的预变形补偿，即便锁紧力超出额定值30%，钳口的平行度依然能控制在0.015mm以内，不需要每次装夹后反复打表校正。多工位并排的布局可以同时装夹4件尺寸相近的毛坯，走刀路径可以做连续排布，减少换刀和主轴移动的空耗，小批量加工时的效率提升非常明显。咬合齿的斜向角度和走刀方向呈反向排布，铣削力越大，钳体对工件的咬合锁紧力就越强，完全不会出现普通虎钳在大切削量下工件被铣刀带飞的安全隐患。
