壁挂式笔记本可调节支撑工作站结构

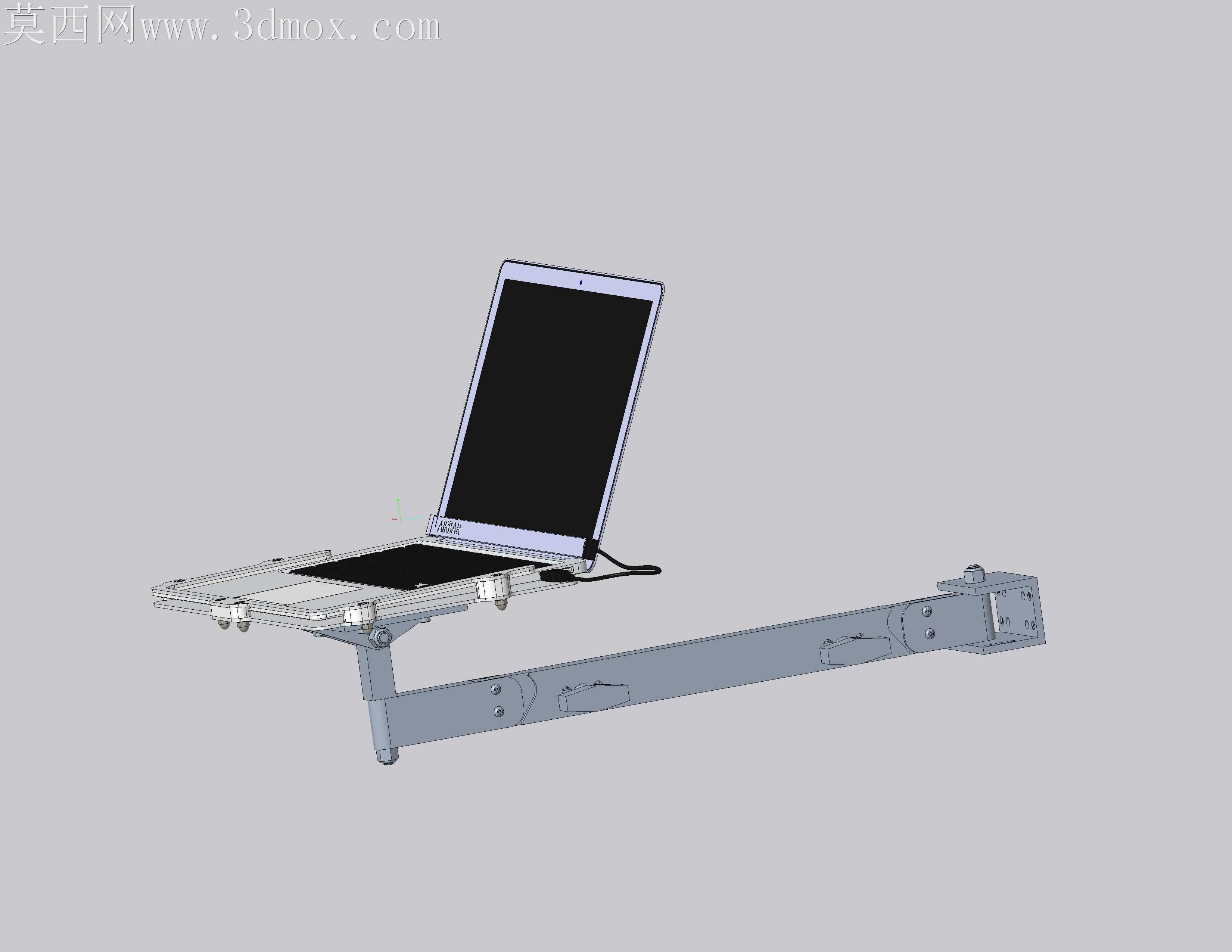

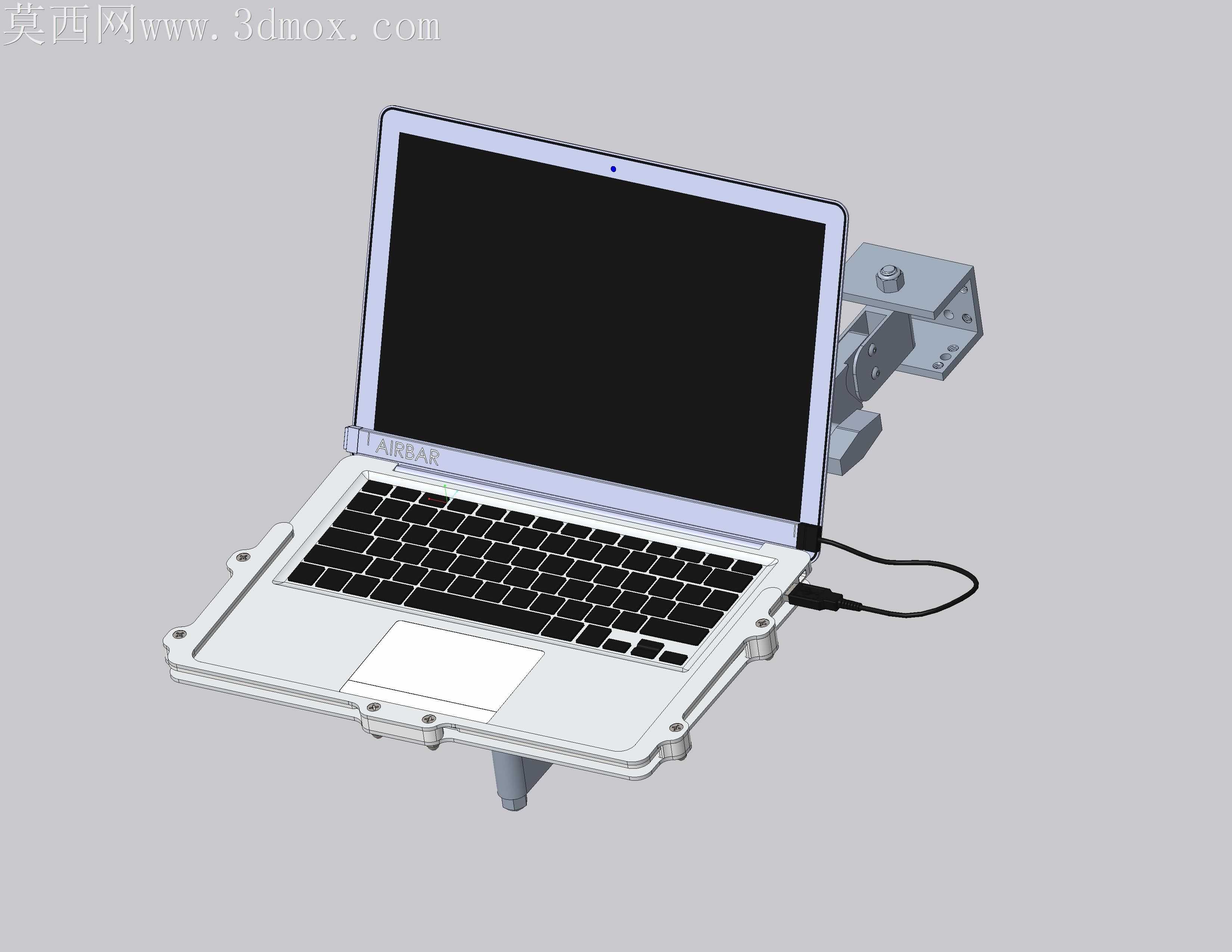

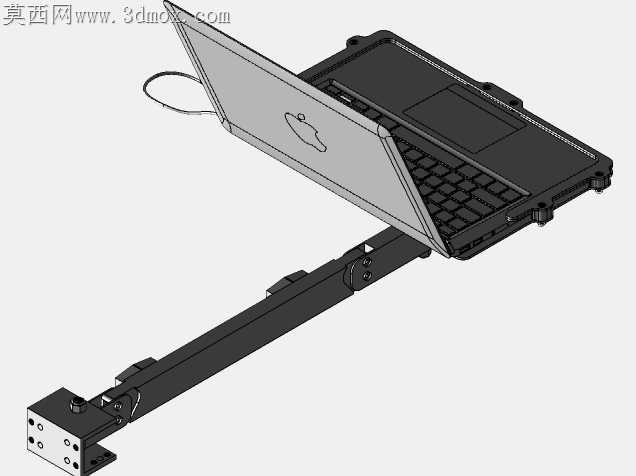

壁挂式电子设备支撑结构最容易被忽略的隐患，是长期承重下连接臂的应力蠕变，以及频繁调整角度带来的铰接位磨损松旷，这款壁挂笔记本工作站的结构处理，恰好把这两个现场工况里的高频问题做了针对性的适配。和常见的桌面支架不同，壁挂安装的基座没有平整台面分散载荷，所有承重都要靠墙面固定的金属座承担，基座上的多组安装孔位特意做了沉头处理，锁付后螺栓头完全没入构件平面，不会在调整臂体转动时剐蹭铰接面，也避免了突出螺栓头勾扯外接数据线的问题。臂体和笔记本承载托盘的连接位，没有采用市面上常见的单螺栓铰接，而是做了双销轴对位的结构，两个销轴错开分布在连接座两端，转动时受力不会集中在单一轴点，哪怕每天多次调整屏幕俯仰角度，轴孔的磨损量也能分散到两个接触面上，长期使用不会出现托盘低头晃荡的情况。托盘边缘的固定压片做了翻边圆角处理，压合笔记本底壳时接触面积更大，不会因为局部压强过高刮花设备外壳，托盘上预留的走线槽刚好能容纳充电线、外设扩展线，线缆从臂体侧面的卡扣位顺到墙面，不会悬垂在半积灰或者被路过的人剐扯。承载托盘的底部特意做了加强筋结构，筋位高度没有超过托盘平面，不会硌到笔记本底壳影响散热，筋条的走向顺着承重受力方向排布，用更薄的板材就能达到足够的抗形变能力，不会因为笔记本长期放置出现托盘中部下凹的问题。铰接位的阻尼垫片嵌在臂体的凹槽内，不是外露的套在销轴上，日常使用时灰尘、碎屑不会落到阻尼片摩擦面上，阻尼衰减的速度会比外露结构慢很多，不用频繁拧动螺栓调整阻尼力度。墙面基座和臂体的连接位做了快拆卡口，安装时先把基座固定在墙面上，再把整组臂体对准卡口卡入锁紧，不用托着整组支架和笔记本拧螺栓，单人就能完成安装操作，后期要拆卸维护时也不用把墙面的膨胀螺栓全部拧下。托盘上预留的散热间隙刚好和常见笔记本的进风位置对应，不会挡住底壳的进风通道，哪怕长时间高负载运行，支架也不会影响设备本身的散热效率。臂体的转动角度做了物理限位，最大仰角不会超过设备重心偏移的临界角度，哪怕调整时用力过猛，也不会出现笔记本向后翻坠的情况，所有边角都做了钝化处理，没有尖锐的切削棱角，安装调整时不会划伤手部。
