家用手动柑橘榨汁器结构设计方案

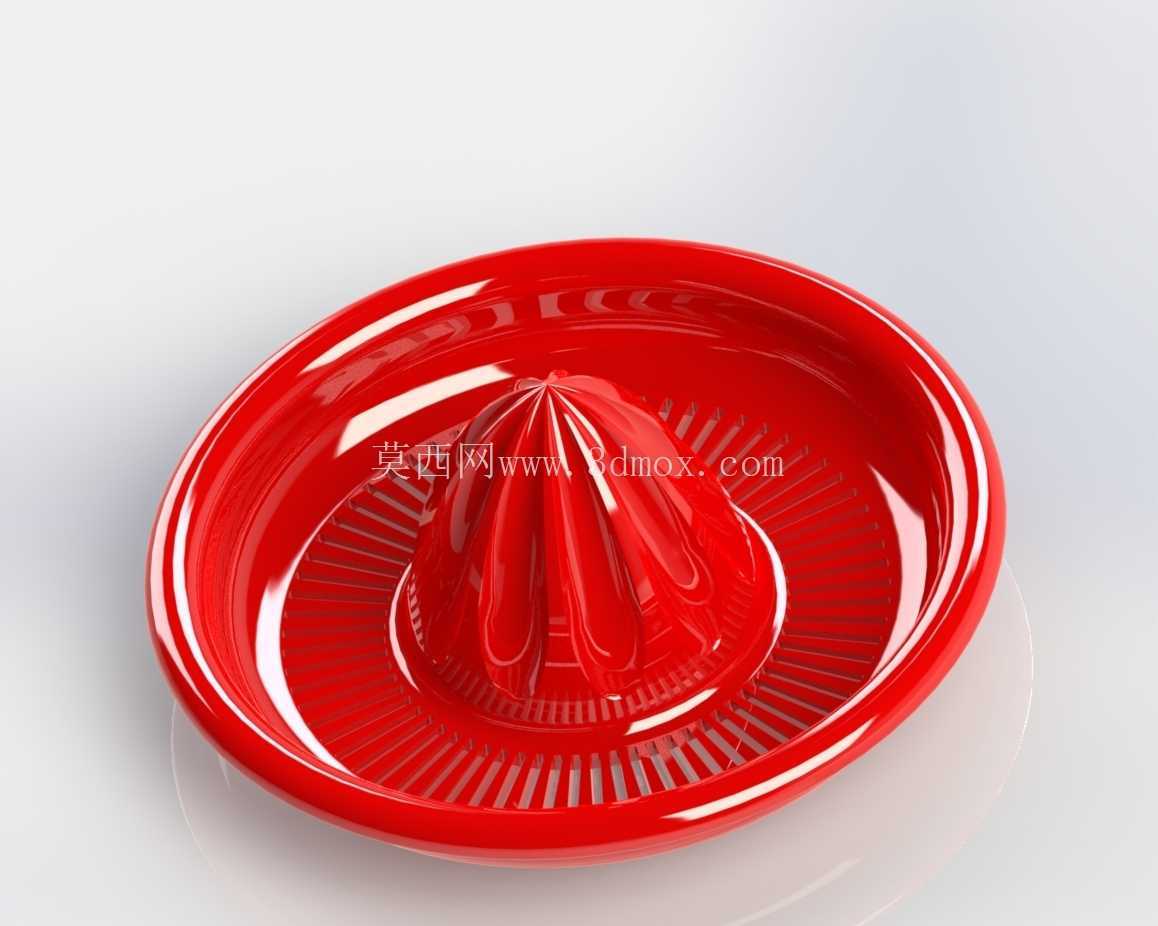

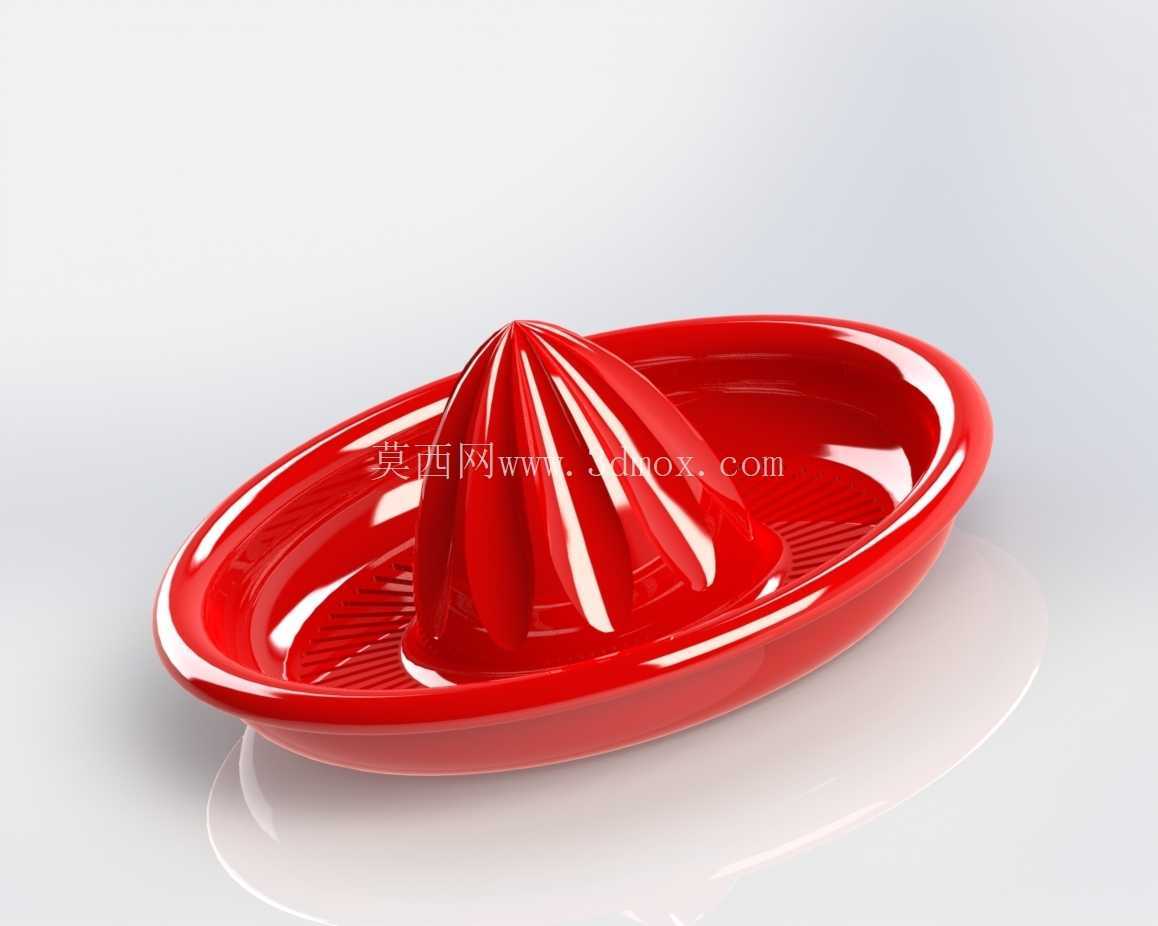

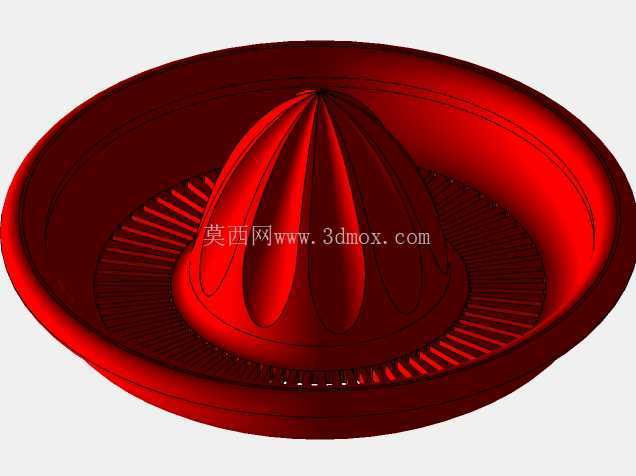

日常鲜榨柑橘类果汁的场景中，手动榨汁器具因无需通电、操作便捷、清洗无死角的特性，始终占据小型厨房器具的稳定应用份额，这款榨汁结构的设计完全围绕手动操作的实际使用逻辑展开，没有多余的冗余结构。从功能实现逻辑来看，中心凸起的棱锥结构是核心榨汁工作面，表面均匀分布的放射状凸棱并非装饰性设计，每一条棱的高度、倾斜角度都经过反复调整，能够在柑橘半果按压旋转的过程中，充分破坏果肉的囊胞结构，让果汁可以顺着棱间的导流槽快速流下，避免果肉残渣堵塞流道。外围的环形集汁盘做了向内倾斜的坡度设计，榨出的果汁会顺着坡度自然向中心汇流，不会在盘面积存，盘边缘的卷边结构一方面提升了整个塑件的结构强度，避免日常拿取、按压过程中出现边缘变形，另一方面也能在倾倒果汁的时候形成规整的导流口，不会出现果汁沿外壁流淌弄脏台面的问题。集汁盘靠近中心锥的位置设置了一圈均匀分布的栅格过滤结构，栅格的缝隙宽度经过多轮试装验证，既可以阻挡果籽、大块的果囊皮混入果汁，又不会因为缝隙过窄导致果汁流速变慢，栅格的筋条厚度做了渐变处理，靠近盘面的位置稍厚，向上的位置逐渐收薄，既保证了过滤结构的结构强度，不会在按压受力时断裂，又能减少筋条对果汁流动的阻力。

从设计思路的落地层面，整个塑件采用一体化结构设计，没有额外的拼接零件，用户使用后可以直接整体冲洗，不存在清洁死角。中心榨汁锥的高度设置充分考虑了不同大小柑橘类水果的适配性，既可以适配直径较小的柠檬、青柠，也能满足直径较大的橙子、西柚的按压需求，锥顶做了圆弧过渡处理，不会在按压时硌伤手掌，锥面的凸棱边缘全部做了小圆角钝化，避免清洗时划伤手部。整个结构的壁厚设计充分考虑了注塑成型的工艺要求，整体壁厚保持均匀，没有出现壁厚突变的位置，避免成型后出现缩痕、翘曲等缺陷，加强筋的设置全部隐藏在盘面下方，不会与食品接触的位置出现卫生死角，也不会影响产品的外观质感。

从安装与使用的边界尺寸来看，整个榨汁盘的外径适配常规家用厨房的接汁容器口径，可以直接放置在大部分口径的水杯、碗具上方使用，不需要额外配置专用的接汁部件，底部设置了隐形的防滑定位圈，放置在光滑台面或者容器上方时不会出现滑动偏移，按压旋转过程中保持结构稳定。整个产品的握持边缘做了加宽处理，用户在按压榨汁时可以用手扶住盘边施加稳定的下压力，不会因为边缘过窄导致手部压痛。结构设计过程中充分考虑了食品接触材料的使用要求，所有与果汁、果肉接触的面都做了高光顺滑处理，没有凹凸的藏污缝隙，日常使用后只需要用流动水冲洗即可完成清洁，不需要使用额外的清洁工具。在受力结构的校核上，针对中心榨汁锥的根部做了局部加厚处理，因为这个位置是用户按压旋转时受力最集中的区域，局部加厚可以避免长期使用后出现根部断裂的问题，集汁盘的底部设置了放射状的隐形加强筋，在不增加整体壁厚的前提下提升了整个盘面的抗变形能力，即使施加较大的按压力，盘面也不会出现凹陷变形，保证果汁导流的顺畅性。
