多轴联动齿轮传动编织执行机构

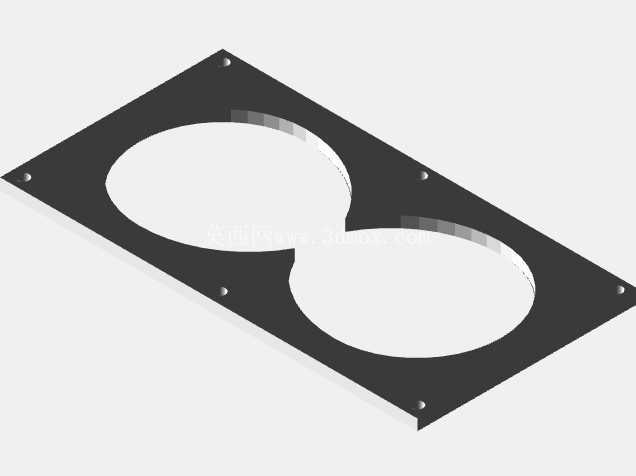

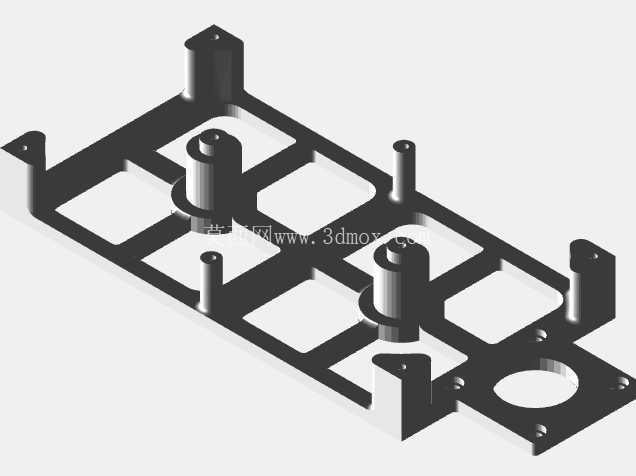

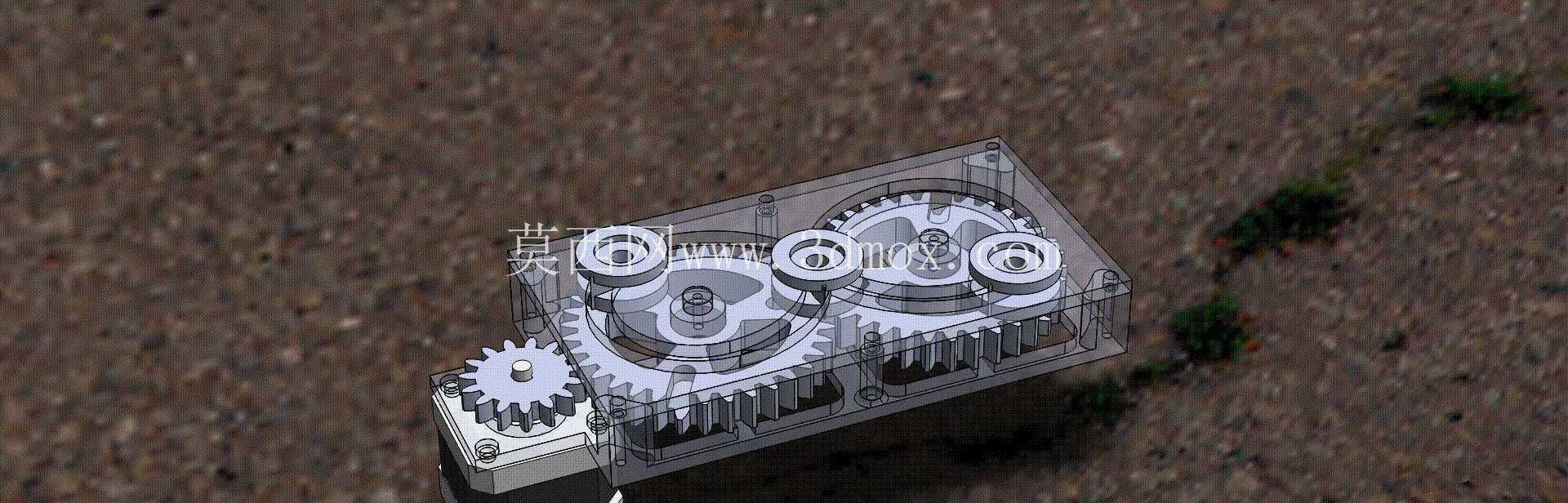

在纺织、线缆加工、医疗耗材生产等多个工业场景中，编织工序的核心执行单元直接决定了最终产品的成型精度与生产效率，这套齿轮传动式编织执行机构，正是针对连续化编织作业的工况需求完成的结构设计。从实际落地的安装边界来看，整套机构采用集成式箱体布局，所有传动齿轮、主轴固定座都整合在统一的金属壳体内，不需要额外搭建分散的传动支架，安装时仅需要固定箱体底部的四个定位孔位，就能完成整机的装配定位，适配现有多数编织设备的机架安装尺寸，不需要对原有设备的主体框架做大规模改造，能直接替换传统的皮带传动式编织执行端，降低产线升级的改造成本。

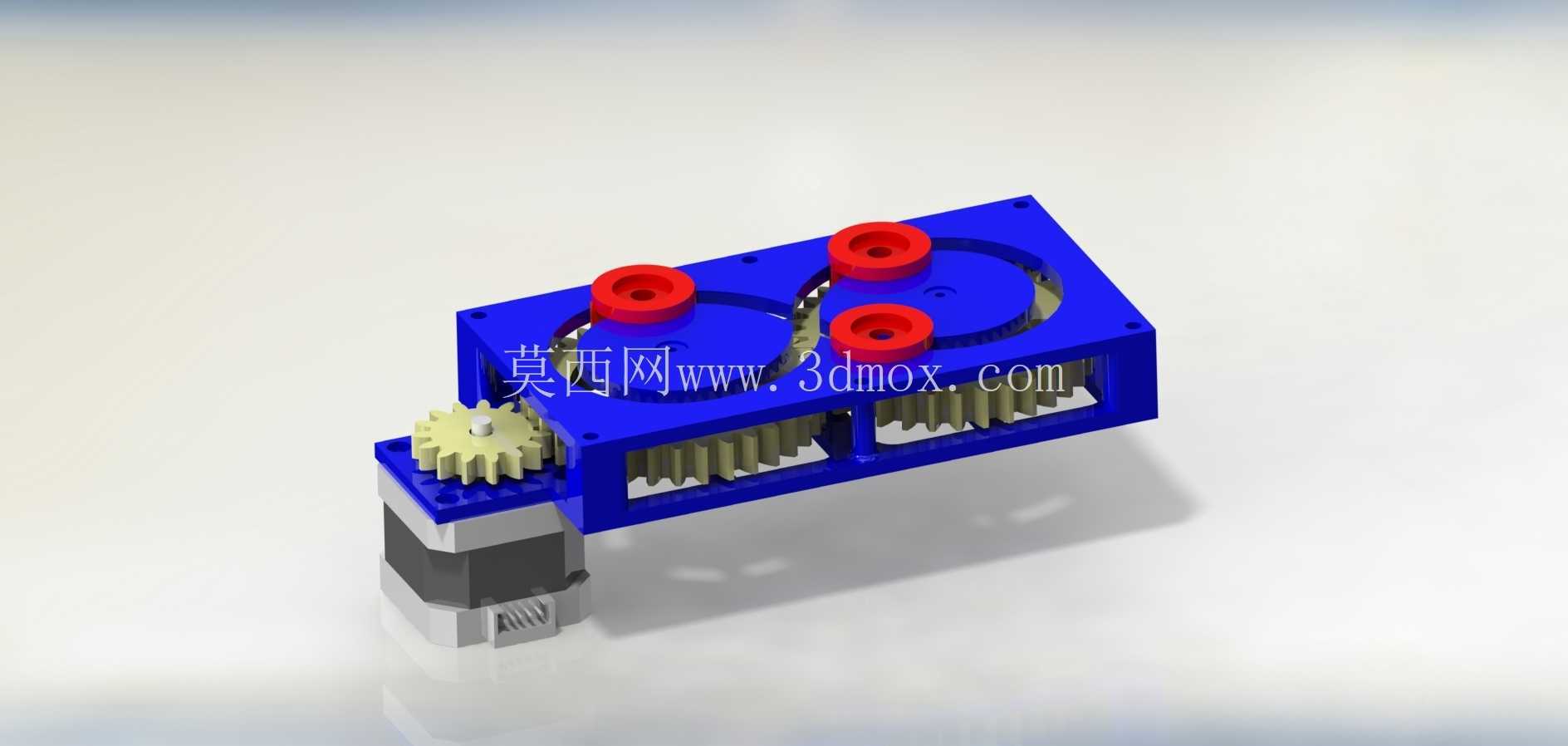

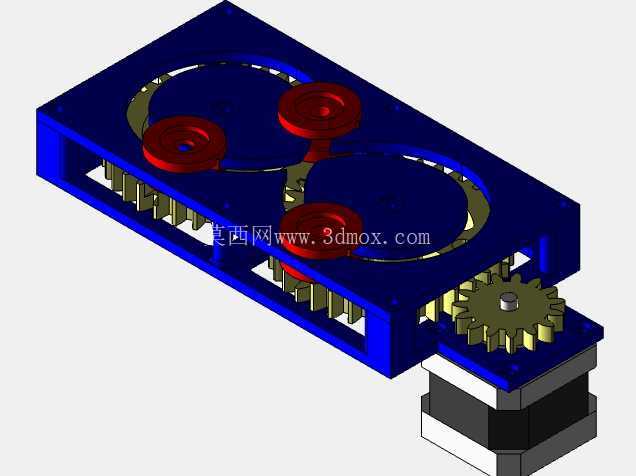

从功能特性层面来说，这套机构完全依靠不同模数、不同齿数的圆柱齿轮啮合完成动力传递，输入端连接驱动电机后，动力会通过主传动齿轮分流到三根平行布置的编织主轴上，每根主轴的转速比经过精确计算，能按照预设的运动轨迹带动载线锭子做规律的回转与交叉运动，让纤维、金属丝或者其他编织线材按照设定的交织规律成型，不会出现传统皮带传动长时间运行后打滑、转速不同步导致的编织纹路错位、疏密不均的问题。针对不同行业的编织需求，这套机构的传动比可以通过更换对应齿数的齿轮组完成调整，不需要重新设计整个箱体结构：比如生产装饰织边、鞋帮织物的时候，可以调高主轴转速提升生产效率；生产电缆屏蔽层、航空航天用高强度复合编织件的时候，可以调低转速提升编织张力控制精度，保证每一股线材的交织张力一致，避免出现局部松脱、强度不足的缺陷。

设计过程中，齿轮的排布经过多轮干涉校验，每两个啮合齿轮的侧隙都控制在合理范围内，既不会因为间隙过大出现传动冲击、运行噪音大的问题，也不会因为间隙过小导致齿轮运转卡滞、磨损加快。箱体上预留的主轴伸出端位置，统一采用标准的安装接口，可以直接适配市面上常规规格的载线锭子，不需要额外定制连接配件，日常维护的时候只需要打开箱体上盖就能检查齿轮啮合状态、补充润滑脂，不需要完全拆解整个机构，能大幅缩短设备停机维护的时间。

在实际应用场景中，这套机构可以覆盖多领域的编织作业需求：纺织领域可以用来织造各类装饰织带、鞋帮加固织物，通过调整主轴运动轨迹就能织出不同纹路的编织产品；电气线缆领域可以用来生产电缆、电线的金属编织屏蔽层，保证屏蔽层的编织密度均匀，满足线缆的电磁屏蔽性能要求；医疗领域可以用来生产可吸收编织缝合线、医用支架的编织骨架，精准控制编织孔隙率满足医用产品的性能要求；航空航天与汽车制造领域，还可以用来生产高强度轻质复合材料的预制编织件，通过多股纤维的规律交织，让最终成型的复合材料部件获得更高的结构强度与更轻的自重，满足高端装备对结构件性能的严苛要求。

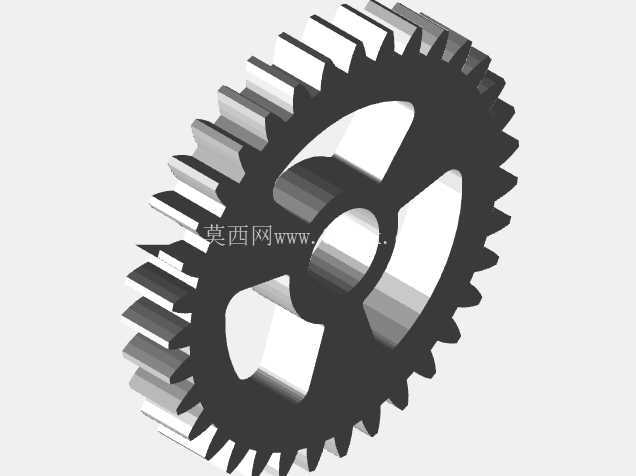

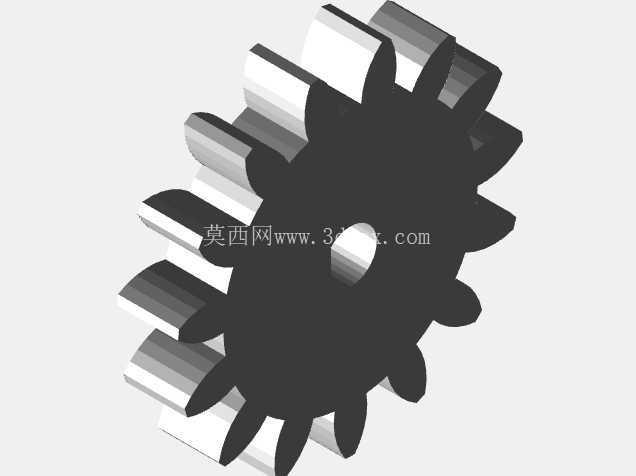

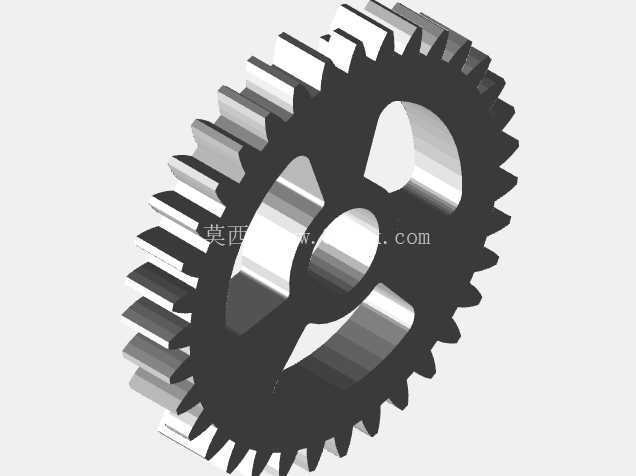

从结构细节来看，机构输入端的小模数主动齿轮采用硬齿面设计，能承受持续高速运转的磨损，和大直径从动齿轮啮合的时候传动效率更高，动力损耗更小。箱体侧面预留的电机安装位可以适配不同功率的伺服电机或者普通异步电机，用户可以根据自身的生产速度需求灵活选配驱动单元，不需要额外加工电机连接法兰。所有主轴的支撑位置都配置了适配的转动支撑件，长时间连续运行也不会出现主轴径向跳动超标的问题，能保证编织过程中锭子的运动轨迹始终保持稳定，不会因为主轴偏移导致线材刮擦、断线，提升连续生产的良品率。整套机构的外形尺寸经过紧凑化优化，在保证传动强度与主轴行程的前提下，尽可能缩小了箱体的整体体积，既可以单台独立使用完成小规格产品的编织作业，也可以多台并排组合安装在大型编织设备上，完成大尺寸、多股线材的复杂编织作业，适配不同规模的生产场景需求。
