立式注塑机螺杆机筒配套组件结构设计

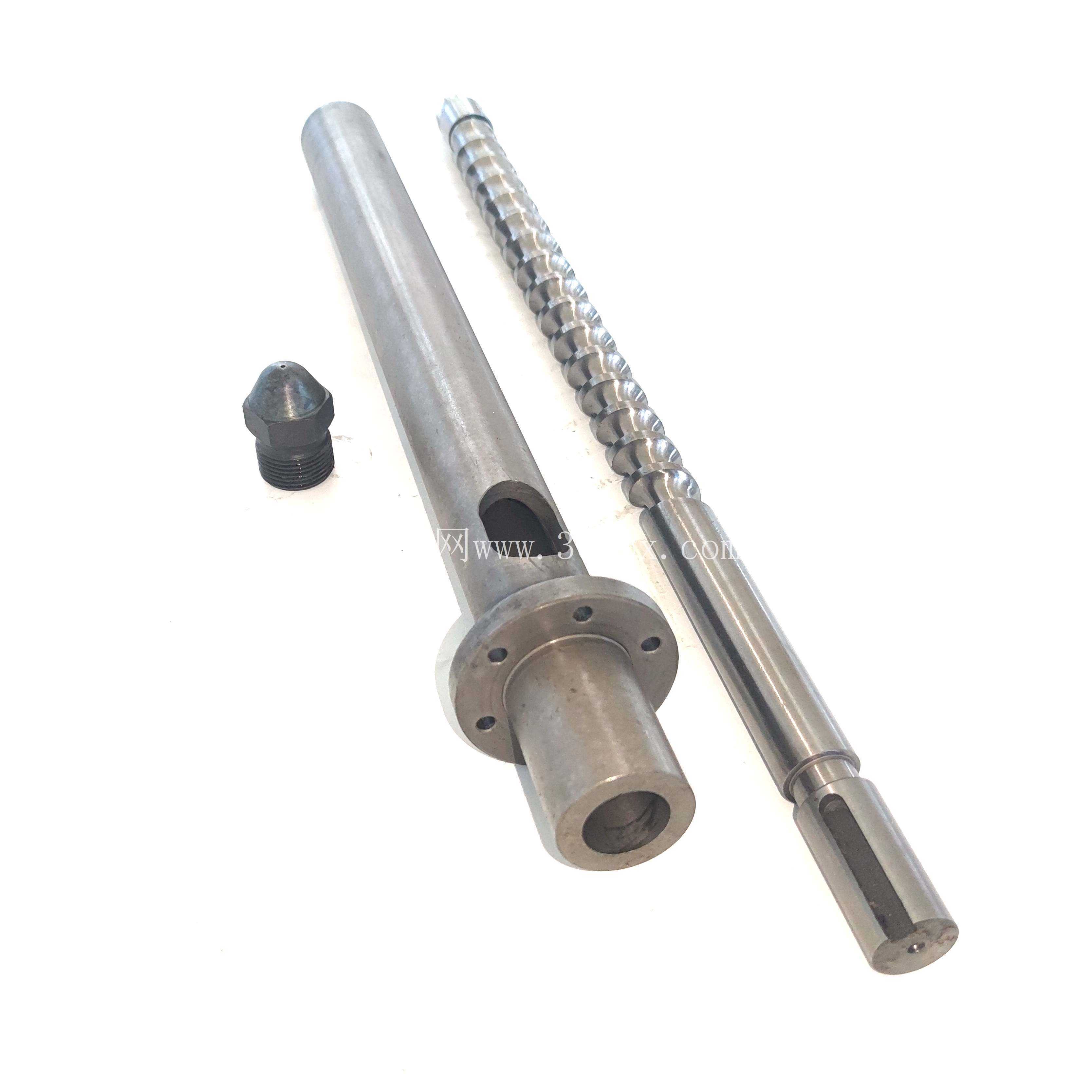

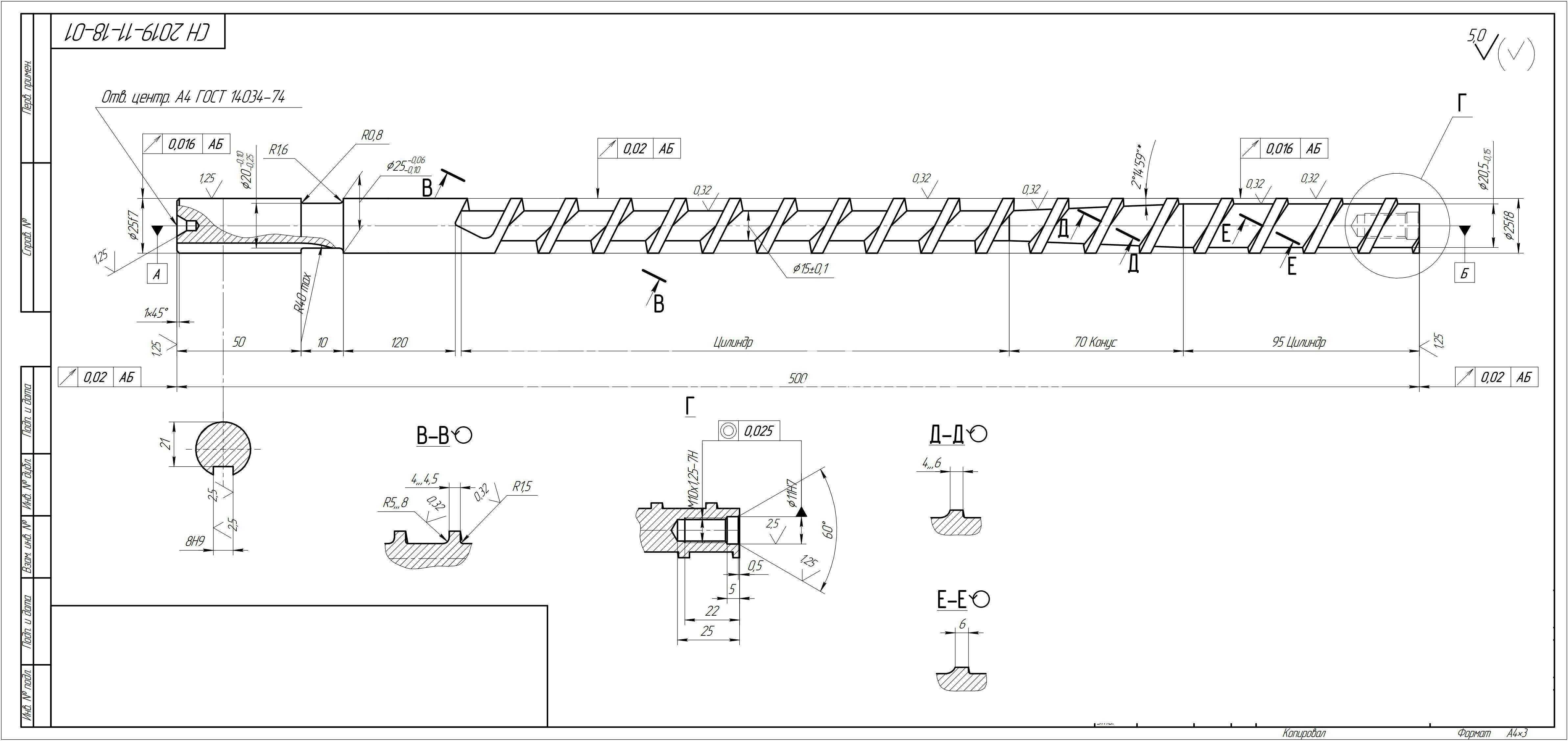

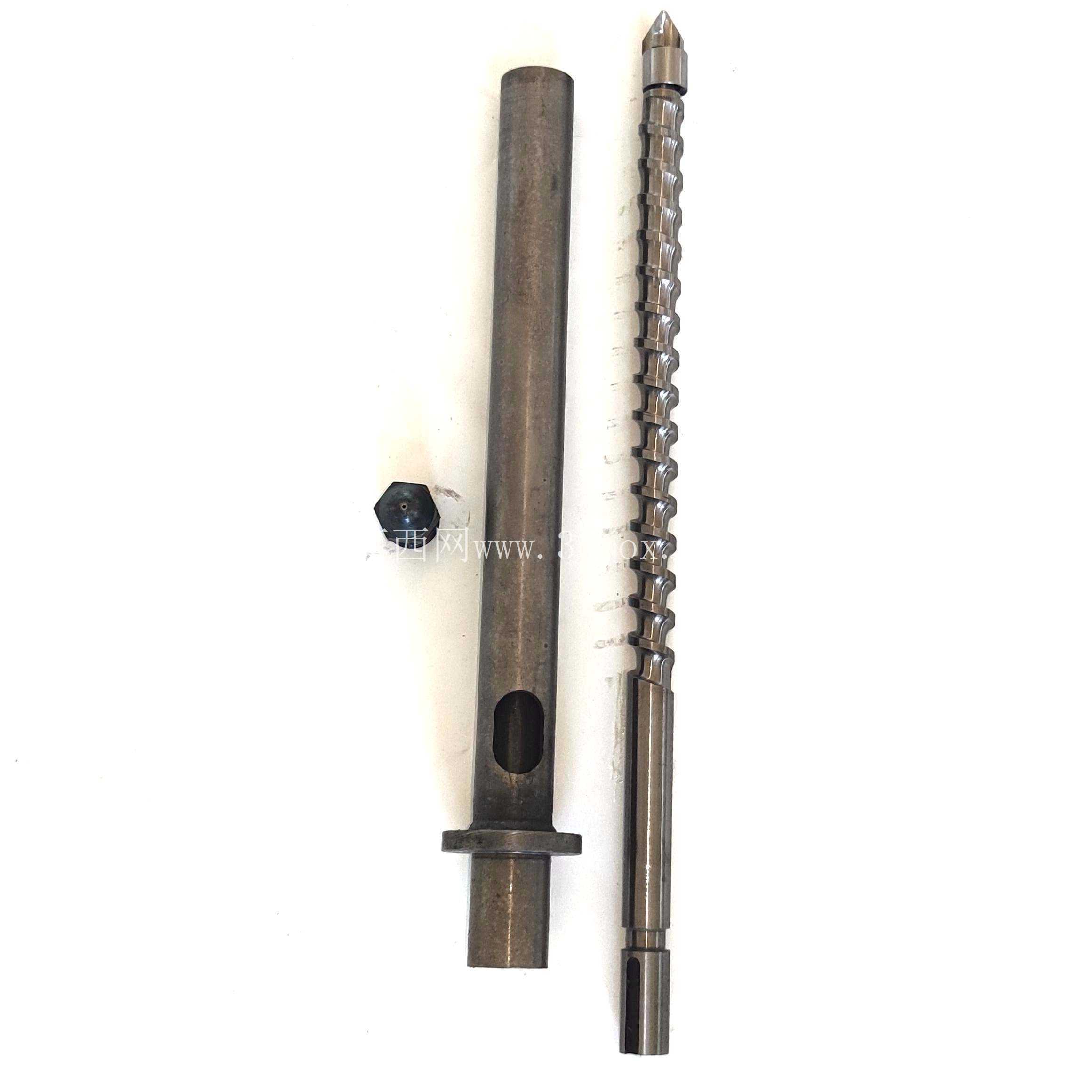

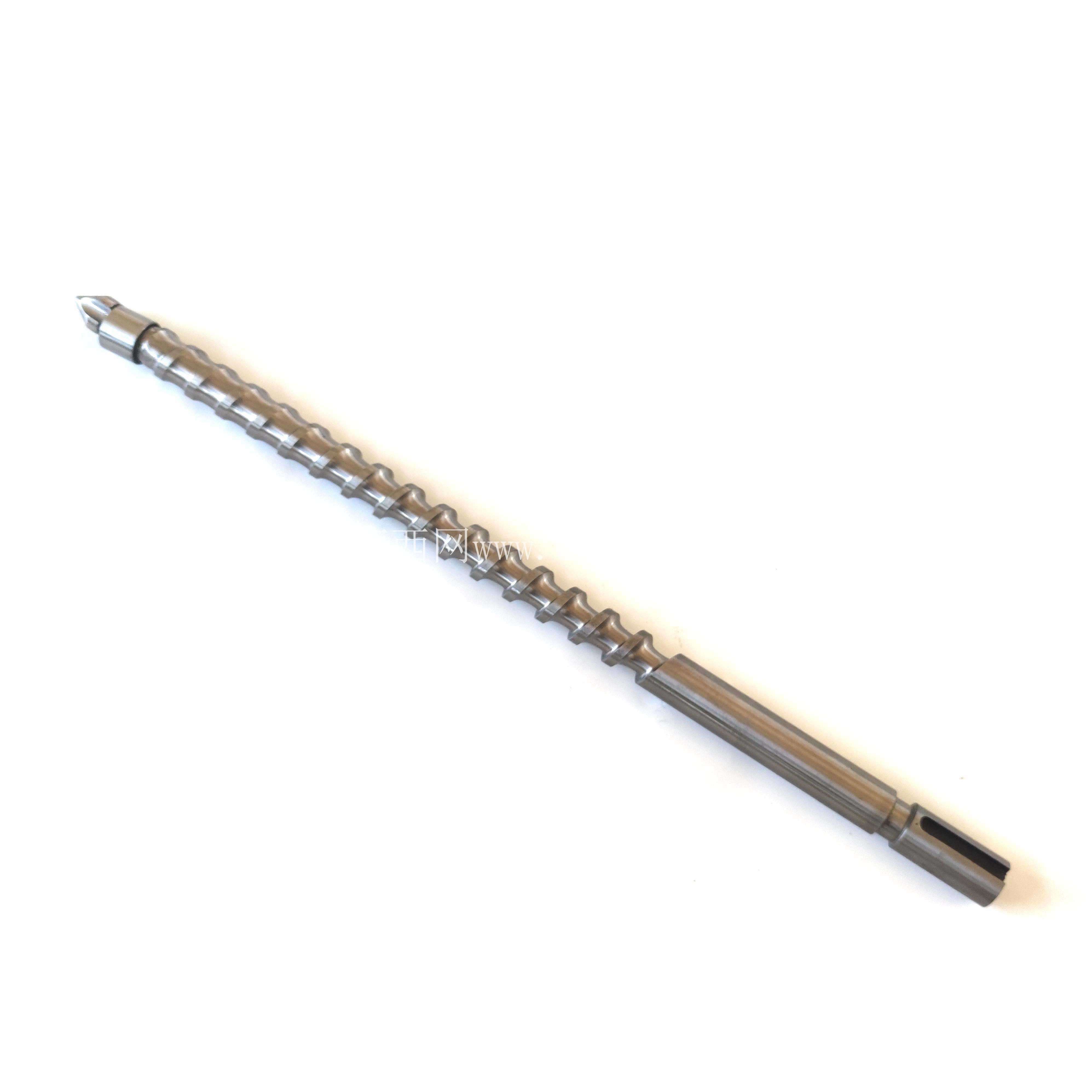

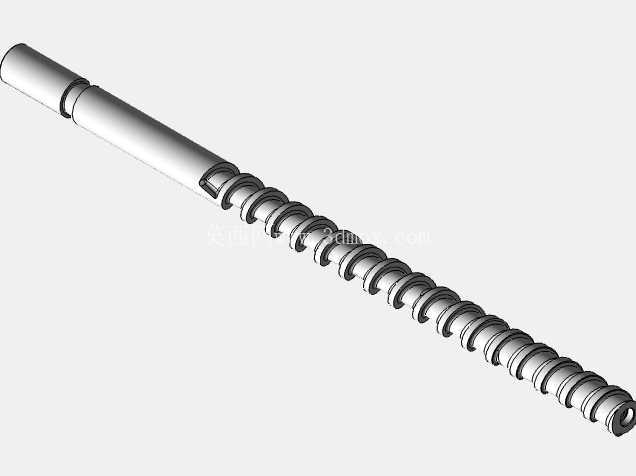

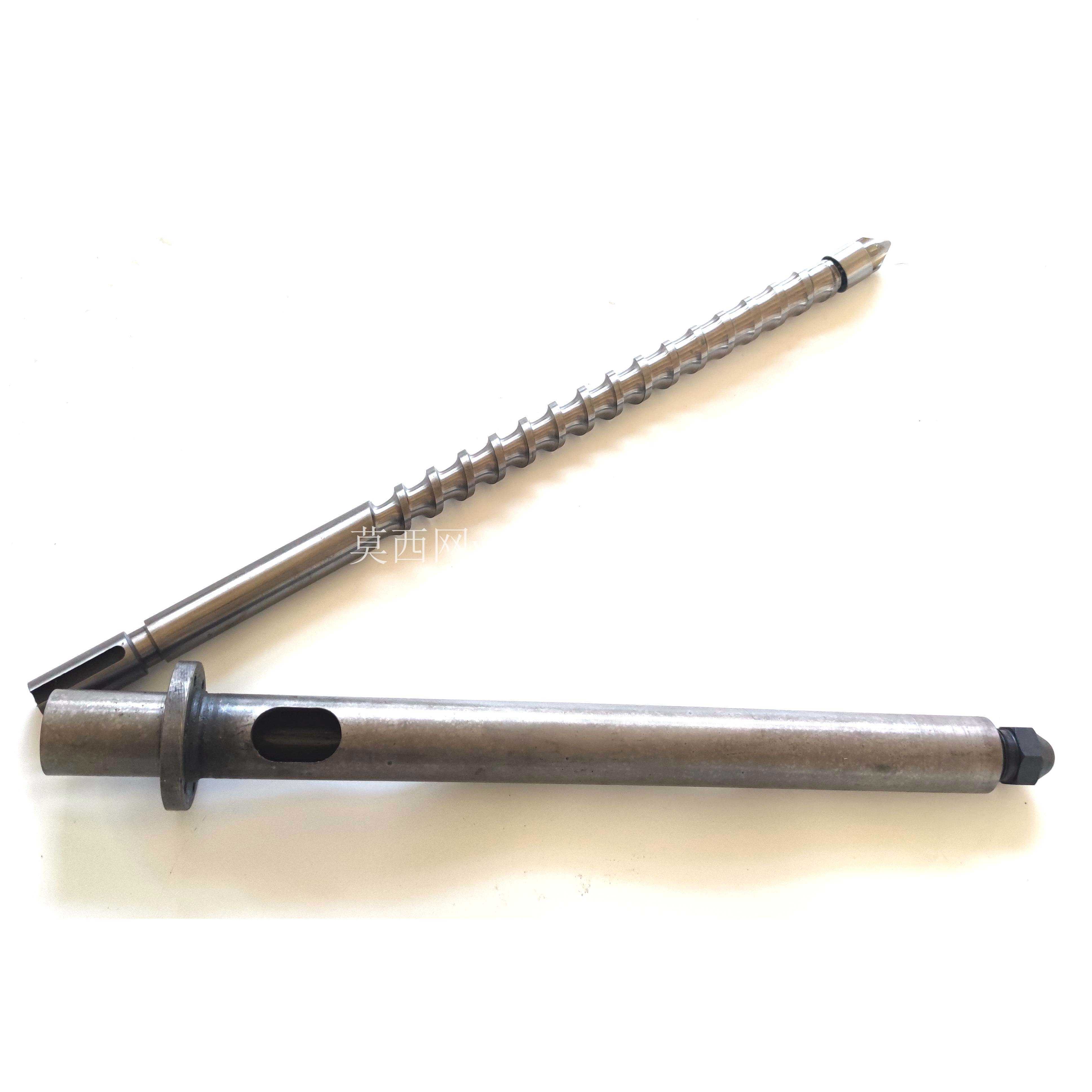

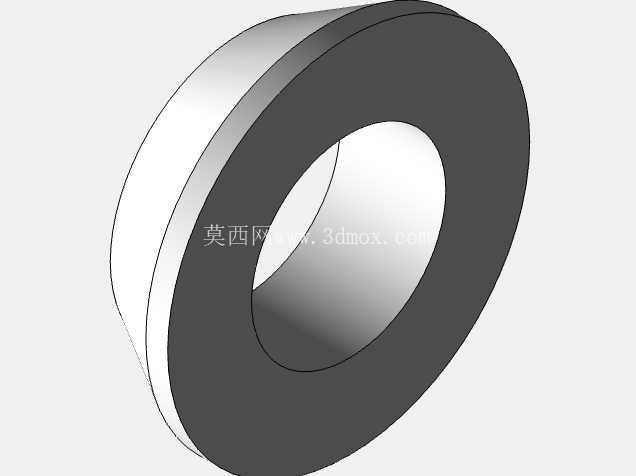

　　这套立式注塑用螺杆与机筒组件，是小型立式注塑设备的核心塑化执行部件，日常多应用在嵌件注塑、小型精密塑胶件生产场景，比如电子接插件、小型五金包胶件、精密齿轮类塑胶零件的成型工序里，相比卧式机的同规格部件，立式结构的螺杆机筒在垂直安装工况下，能更好适配嵌件放置时的重力对位需求，避免嵌件偏移影响成型精度。从功能特性上看，螺杆部分采用了渐变式螺棱设计，进料段螺槽深度更大，能顺畅承接从料斗落下的固态塑胶原料，输送过程中逐步通过压缩段的螺槽收窄，配合机筒外壁的加热圈热量，完成原料的压实、排气与熔融，到均化段螺槽深度恒定，能把熔融状态的塑胶均匀混炼，稳定输出到射嘴位置，避免成型件出现色差、冷料斑这类缺陷。

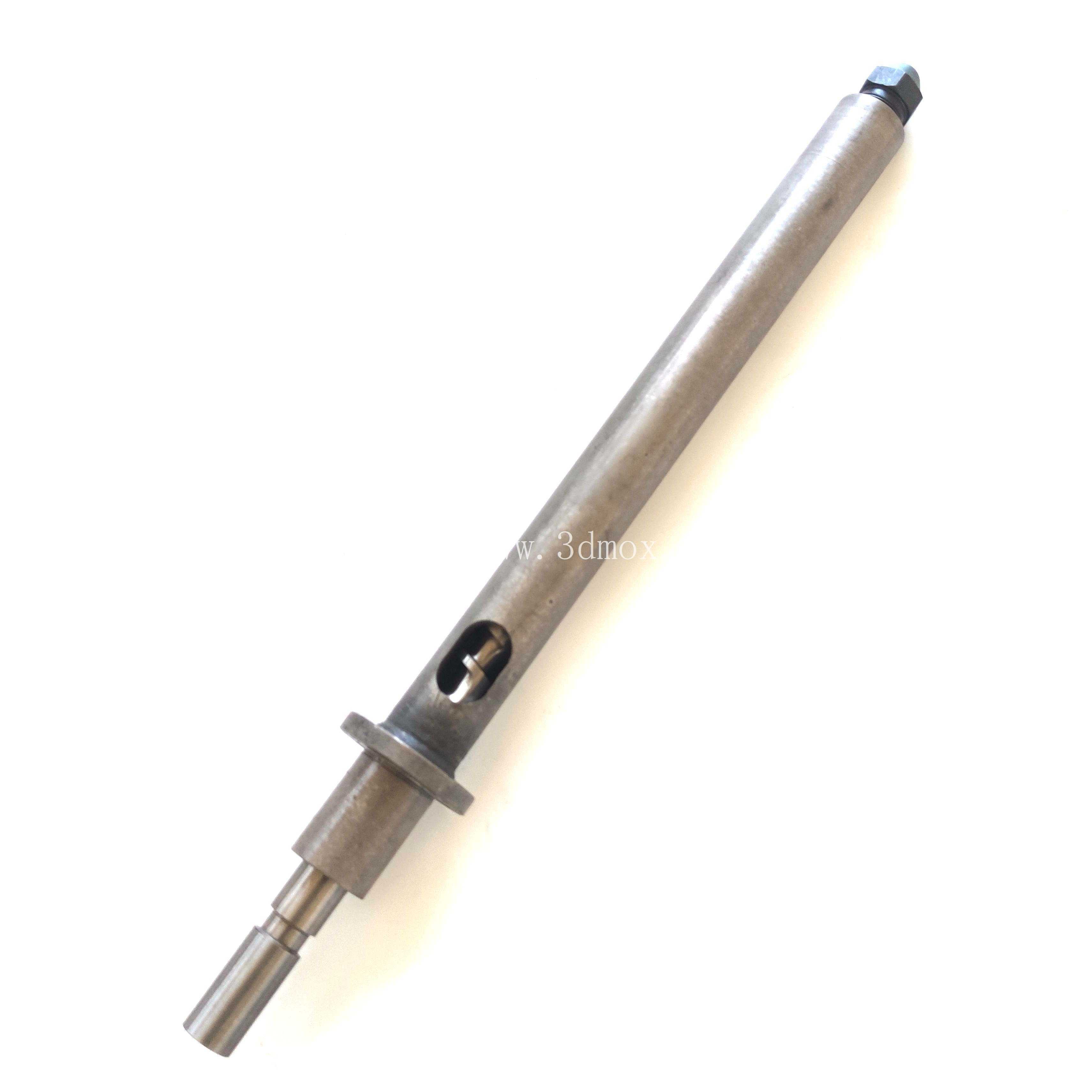

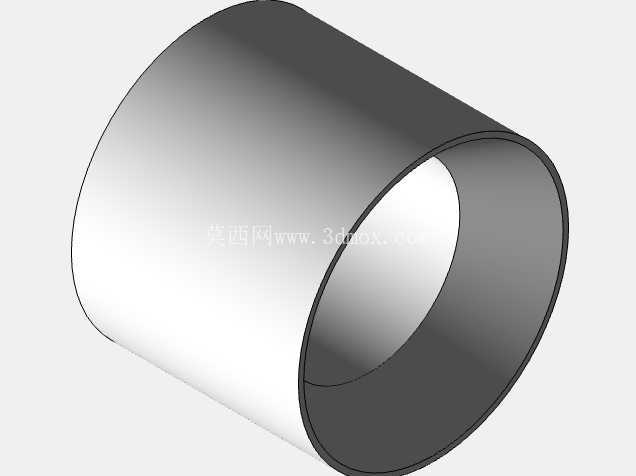

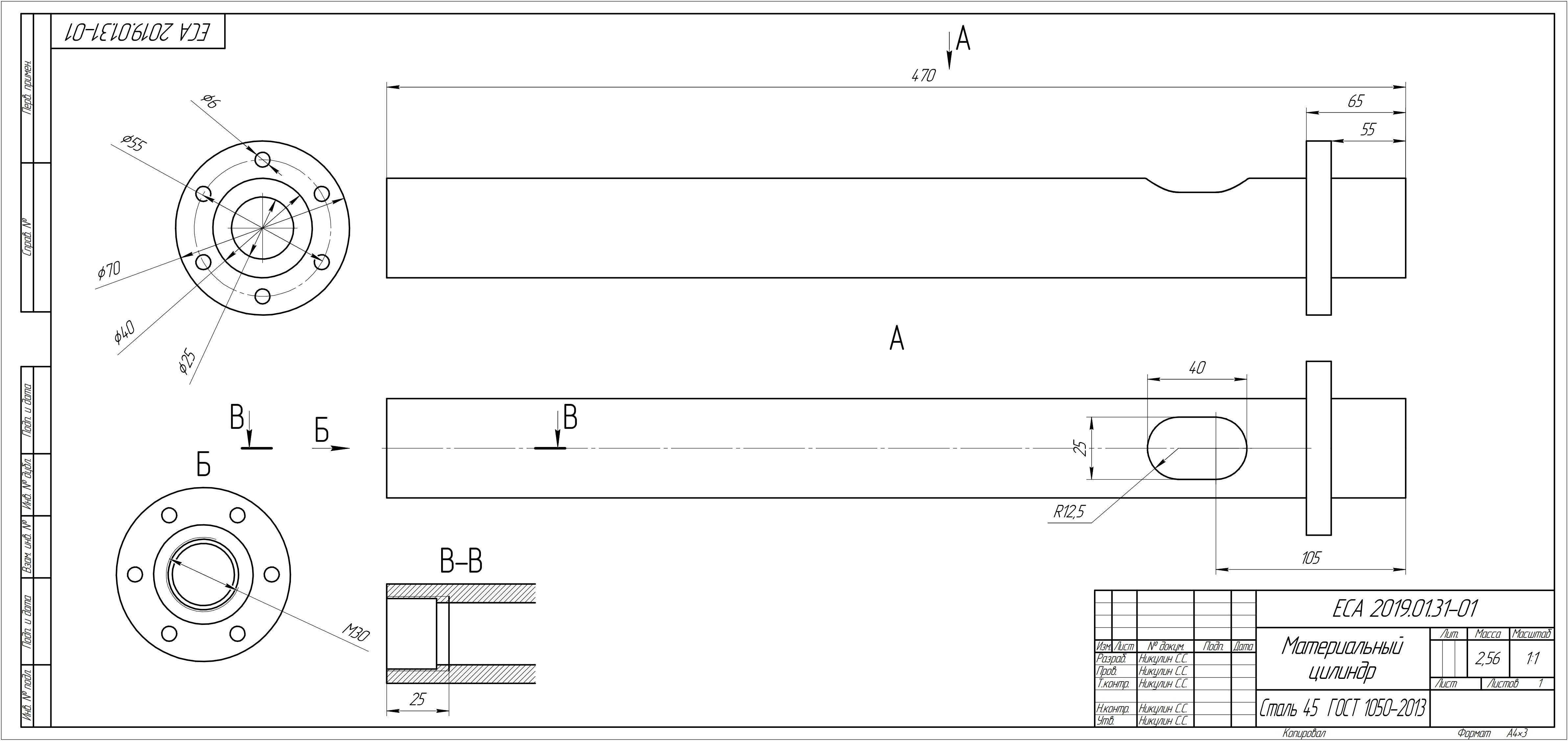

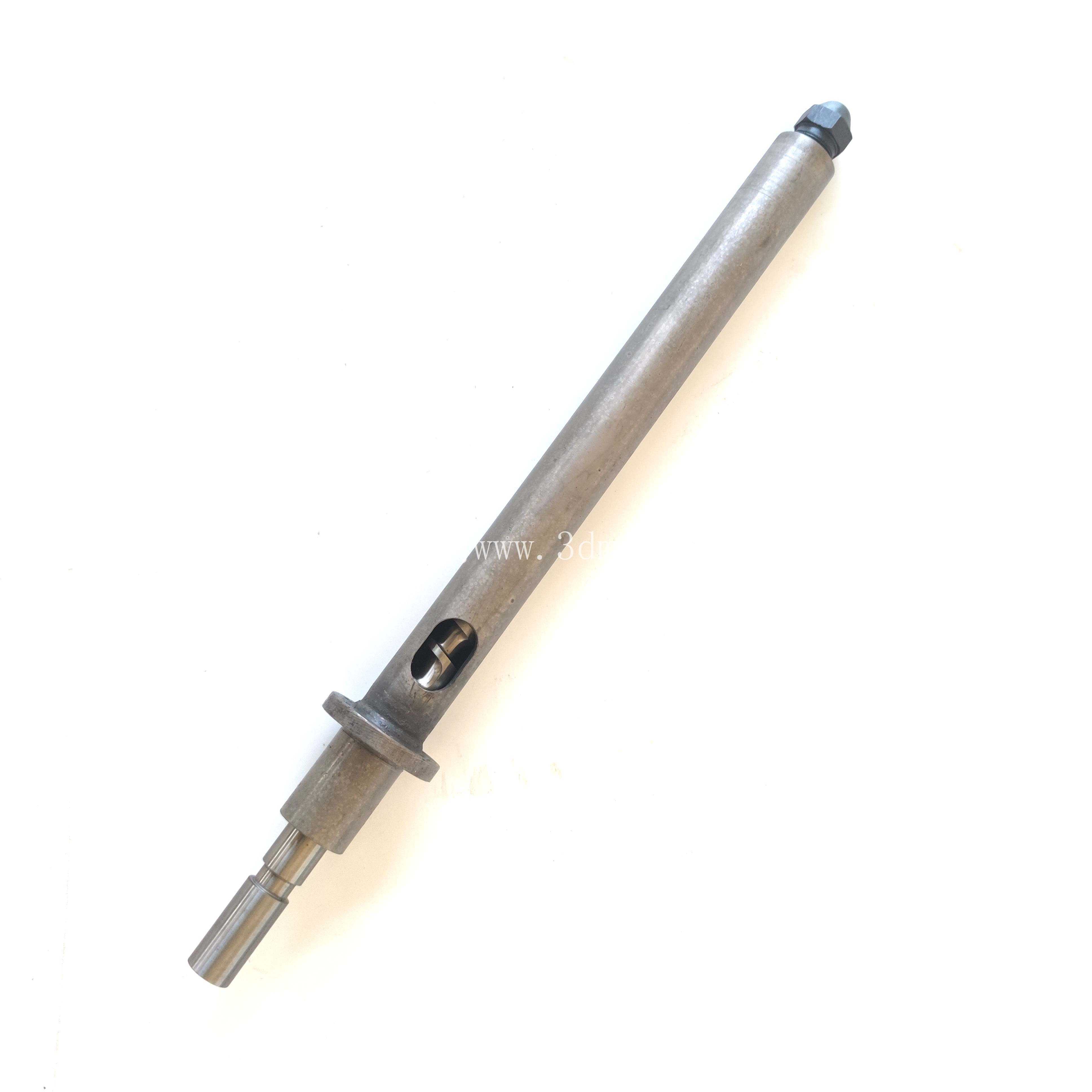

　　机筒作为螺杆的承载腔体，内壁做了高精度珩磨处理，和螺杆外圆的配合间隙控制在极小范围，既能减少熔胶回流，保证射胶精度，也能降低螺杆旋转推进时的磨损，延长部件使用寿命，机筒侧面开设的进料口做了倒角过渡，能避免原料卡滞在进料位置，端部的法兰结构是和射台前板的安装定位面，加工时保证了法兰端面和机筒内孔的垂直度，安装后不会出现螺杆偏磨的问题。设计这套组件的时候，首先要匹配对应吨位立式注塑机的射台安装尺寸，机筒的外径要和射台的加热圈安装位、定位抱箍尺寸完全契合，螺杆的总长要匹配射台的射胶行程，预留足够的射胶推进余量，避免射胶到底时螺杆头部碰撞射嘴内壁。

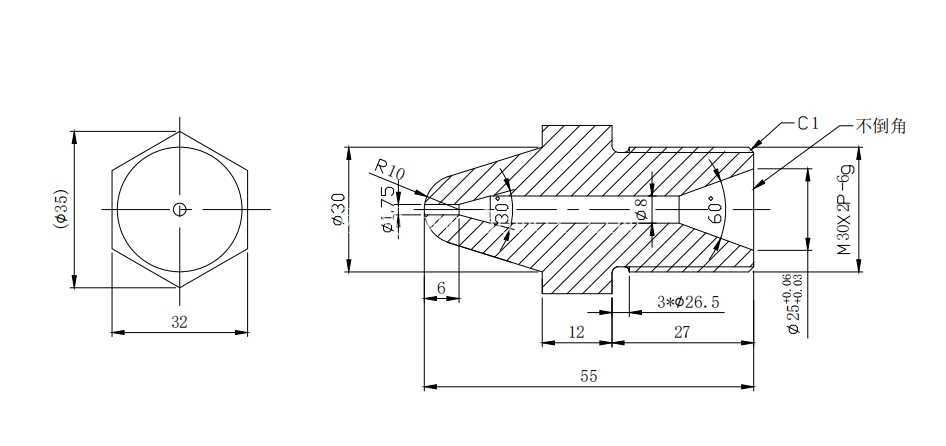

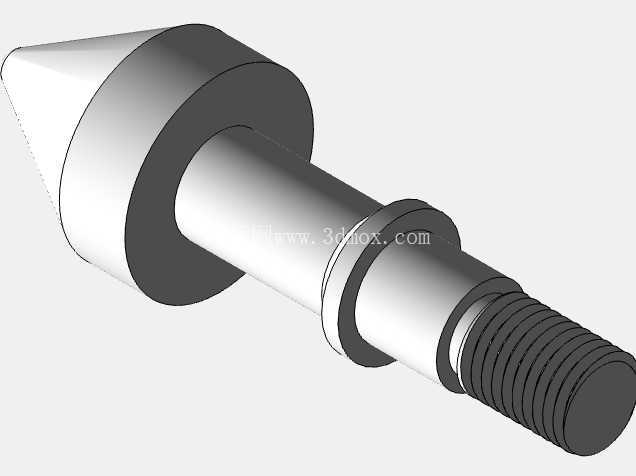

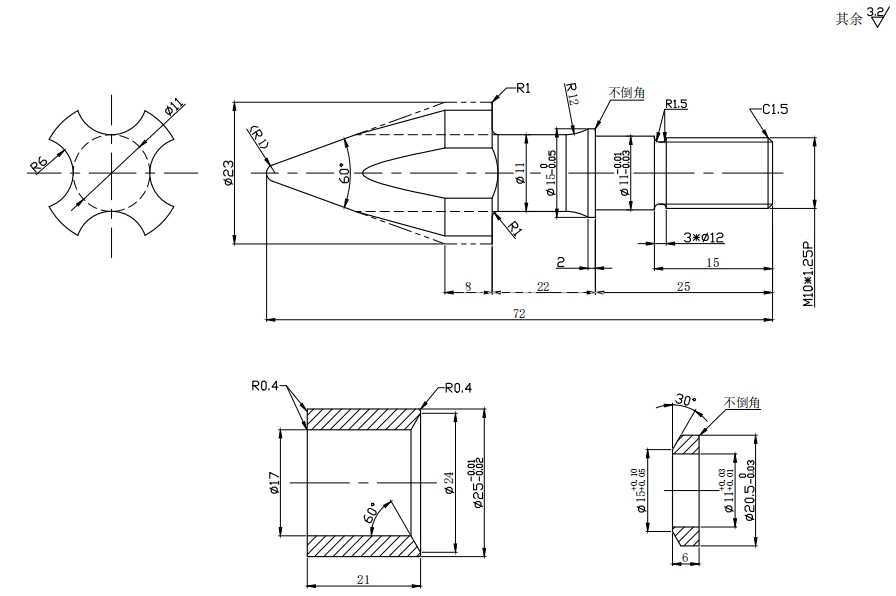

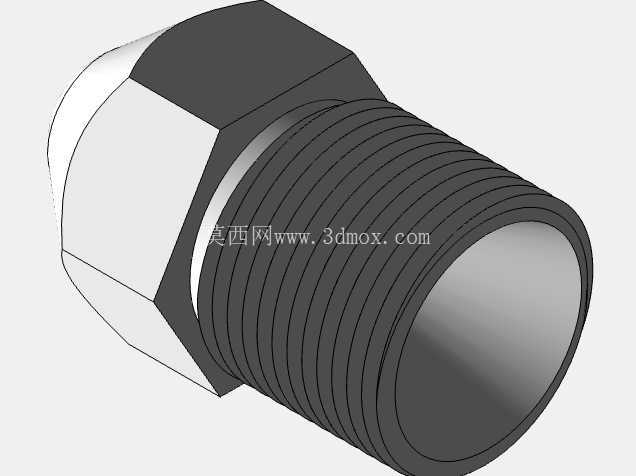

　　螺杆头部的尖头结构做了圆弧过渡，能减少熔胶滞留，避免部分热敏性原料长时间停留在射嘴位置出现碳化分解，尖头的锥度和射嘴内锥孔完全贴合，射胶时能实现封胶，防止熔胶从射嘴配合面漏胶。安装边界上，机筒尾部的定位轴径要和射台后板的定位孔采用间隙配合，方便拆装更换，法兰上的安装螺栓孔位置要和前板的螺纹孔完全对位，避免安装时出现强制装配导致机筒变形；螺杆尾部的连接轴要和射胶油缸的活塞杆、熔胶马达的输出轴可靠连接，连接段的键槽尺寸要匹配传动扭矩需求，避免熔胶时出现打滑、传动失效的问题。

　　实际生产中，这套组件的尺寸适配性直接影响成型稳定性，比如螺杆直径决定了设备的最大射胶量，螺棱的升角影响原料输送效率，针对不同的原料特性，比如添加了玻纤的增强原料，螺杆表面还需要做硬化处理，机筒内壁也可以做合金衬层提升耐磨性能，不过这套基础款的结构设计，已经覆盖了通用ABS、PP、PE等常用塑胶的加工需求，在小型立式注塑设备的维修替换、升级改造场景中，能直接匹配对应型号的安装位，不需要额外修改射台结构。从建模细节上看，螺杆的螺棱收尾处做了平滑过渡，避免应力集中导致螺棱断裂，机筒上的进料口位置和螺杆进料段的起始位置做了对位设计，保证原料落入后能第一时间被螺棱带动输送，不会在进料口位置堆积架桥。
