UMX固定翼航模功能测试支撑装置

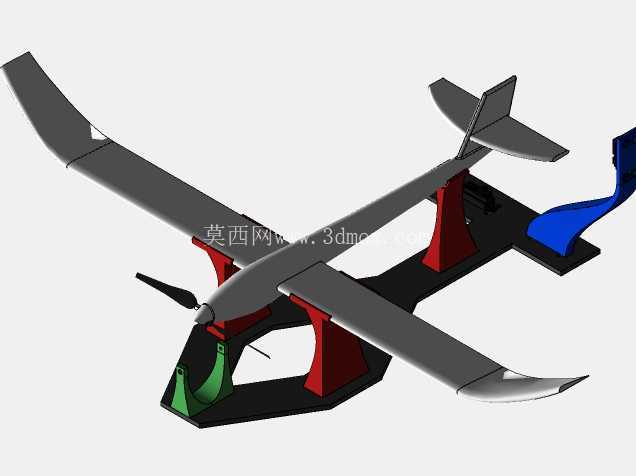

　　这套装置的核心应用场景，是面向小型固定翼航模的地面功能验证环节，解决UMX系列小尺寸航模在装机调试阶段无可靠固定点位的问题——日常调试航模时，若直接将整机放置在桌面，螺旋桨转动产生的滑流会带动整机移位，调试舵面、校准动力输出时很容易出现磕碰，甚至打坏螺旋桨或扯断舵机接线，这套带多点支撑的台架，就是为了在地面测试阶段给整机提供稳定的固定基准。从结构设计逻辑来看，台架采用了分体式支撑布局，没有采用全包络的固定方式，而是对应航模的重心分布、机体结构强度点位设置支撑：两个红色高支撑座对应机翼下方的翼根加强区域，这个位置是小型固定翼航模机体结构强度最高的部位，支撑力直接传递到翼身连接的承力结构上，不会压坏薄壳结构的机翼蒙皮；前方绿色的低位支撑座对应机头下方的电机座延伸区域，刚好托住航模的机头段，避免测试过程中机头下沉磕碰螺旋桨；尾部的支撑点位对应平尾下方的尾管加强段，平衡整机的俯仰方向受力，让整机在台架上保持水平飞行的模拟姿态。

　　台架的底座采用一体化平板结构，所有支撑座都通过卡槽与底座连接，可根据不同航模的翼展、机身长度调整支撑座的安装位置，适配不同尺寸的小型固定翼航模测试需求，底座边缘预留的蓝色限位块，可在测试大动力输出的航模时加装绑带，进一步提升固定可靠性，避免大油门状态下整机从支撑座上滑脱。从安装边界来看，整套台架的底座轮廓尺寸适配常规桌面操作空间，支撑座的高度差经过精准计算：当航模放置在支撑座上时，螺旋桨桨尖距离底座平面留有足够的安全间隙，即使全油门转动也不会刮蹭底座表面，机翼下方的舵面偏转空间也完全无遮挡，调试副翼、升降舵、方向舵的全行程动作时，舵面不会与支撑结构产生干涉。

　　在实际使用场景中，这套装置可覆盖航模调试的多个环节：新机组装完成后，可固定在台架上测试动力系统的油门响应、舵机的舵面偏转方向是否正确、各活动舵面的行程量是否符合设计要求；日常维护时，也可将航模固定在台架上检查起落架、舵机连杆等活动部件的磨损情况，无需手持整机操作，大幅提升调试效率。设计过程中特意没有对航模的电气元件、活动舵面做避让以外的特殊包覆结构，就是为了让测试过程中航模的所有可操作部位都完全暴露，方便调试人员随时调整接线、校准舵机中立位，支撑座的接触部位都做了圆弧过渡处理，不会刮花航模的表面蒙皮。

　　针对3D打印制作的场景，整套装置的所有结构都做了无悬空的打印优化，支撑座的加强筋布局既保证了结构强度，又能在打印时减少额外支撑材料的消耗，底座的平板结构采用等厚设计，打印过程中不易出现翘曲变形，普通桌面级FDM3D打印机即可完成整套装置的制作，无需特殊加工设备。需要注意的是，这套台架仅用于地面静态功能测试，不支持动力系统的全推力长时运行测试，若需进行长时大油门测试，需额外在底座增加配重，避免台架整体被动力带动移位。
