3D打印机配套触控显示屏模组结构设计

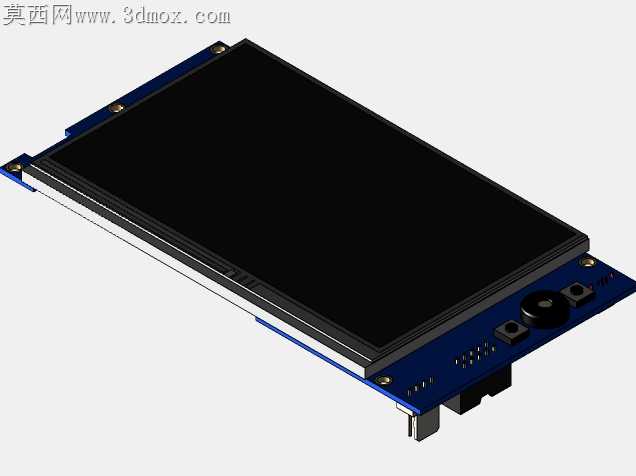

本模型针对3D打印机配套的触控操作显示模组开展结构建模设计，整体围绕实际硬件装配需求完成全细节还原。建模过程中优先梳理硬件的层级装配关系，将显示面板、PCB主控基板、接口组件、操作按键、蜂鸣器、存储卡槽等独立部件分别完成参数化建模，再按照实际生产的装配公差完成组合装配，确保各部件的配合间隙符合电子硬件的实际装配标准。材质渲染环节针对不同部件匹配对应材质属性：显示屏幕区域采用高透玻璃材质搭配哑光黑色屏幕内层，还原熄屏状态下屏幕的深邃质感；PCB基板采用工业级哑光蓝绿色阻焊层材质，表面还原焊盘、走线、丝印标识的细节质感；金属固定孔位采用镀镍金属材质，呈现金属件的冷冽光泽；侧边的连接排针、接口部件采用哑光工程塑料与金属触点结合的材质表现，蜂鸣器的黑色防尘网、按键的磨砂塑料质感也逐一做了材质区分，整体渲染效果贴近实物的视觉表现。结构设计上重点还原了模组的安装固定特征，PCB板四角预留的铜柱固定孔位、屏幕与基板之间的缓冲层结构、侧边FPC排线的避让空间、Micro SD卡槽的插拔导向结构、功能按键的按压行程空间都做了精准建模，同时还原了板载元件的布局特征，包括排阻、接口座、蜂鸣器的安装位置都与实际硬件一致。设计思路上围绕3D打印机外壳改装的适配需求展开，没有做冗余的外观修饰，重点保留外壳适配所需的所有外部轮廓与安装特征，确保模型可以直接导入装配环境完成外壳的适配设计，建模过程中对非必要的板载微型元件做了合理简化，在保证结构精度的前提下控制模型整体的面数，兼顾细节表现与模型的易用性，各部件的拆分逻辑也符合实际硬件的生产装配流程，可直接用于结构验证、改装设计参考等场景。
