全半球无奇异机器人腕部外部连杆结构

项目分类:工业机器人 发布时间:2026-06-01 ID:1168559
  • 全半球无奇异机器人腕部外部连杆结构
  • 全半球无奇异机器人腕部外部连杆结构
  • 全半球无奇异机器人腕部外部连杆结构
  • 全半球无奇异机器人腕部外部连杆结构
  • 全半球无奇异机器人腕部外部连杆结构
  • 全半球无奇异机器人腕部外部连杆结构
  • 全半球无奇异机器人腕部外部连杆结构
  • 全半球无奇异机器人腕部外部连杆结构
  • 全半球无奇异机器人腕部外部连杆结构

  这套连杆结构是面向机器人末端全向姿态调整开发的腕部核心传动构件,主要解决传统串联腕部机构在大角度偏转时容易出现的奇异位形、控制失稳问题,目前在精密装配、复杂曲面打磨、狭小空间内的工件拾取等工业场景中有着明确的应用需求。在实际产线应用里,常规三自由度串联腕部当偏航、俯仰角度叠加超过一定阈值后,关节雅可比矩阵会出现秩亏,此时末端执行器会丢失一个方向的运动能力,轻则导致轨迹跟踪偏差造成工件报废,重则触发设备过载报警中断生产,而这套连杆组成的并联腕部结构,能够在完整半球姿态范围内保持运动学正逆解的唯一性,不存在奇异位形区间,不需要在控制程序中额外设置大量姿态禁区来规避机构锁死问题,能大幅简化机器人的运动规划逻辑。

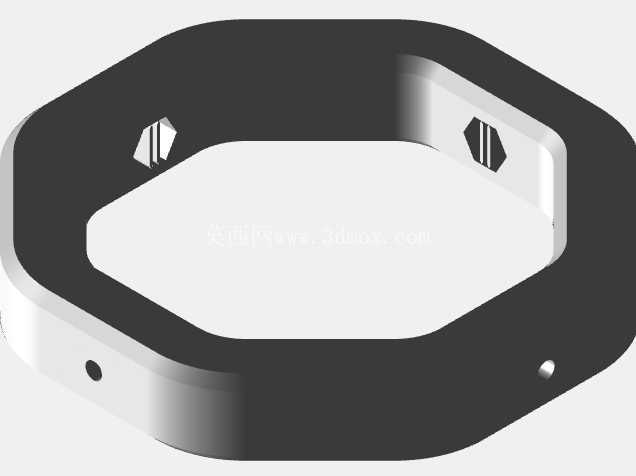

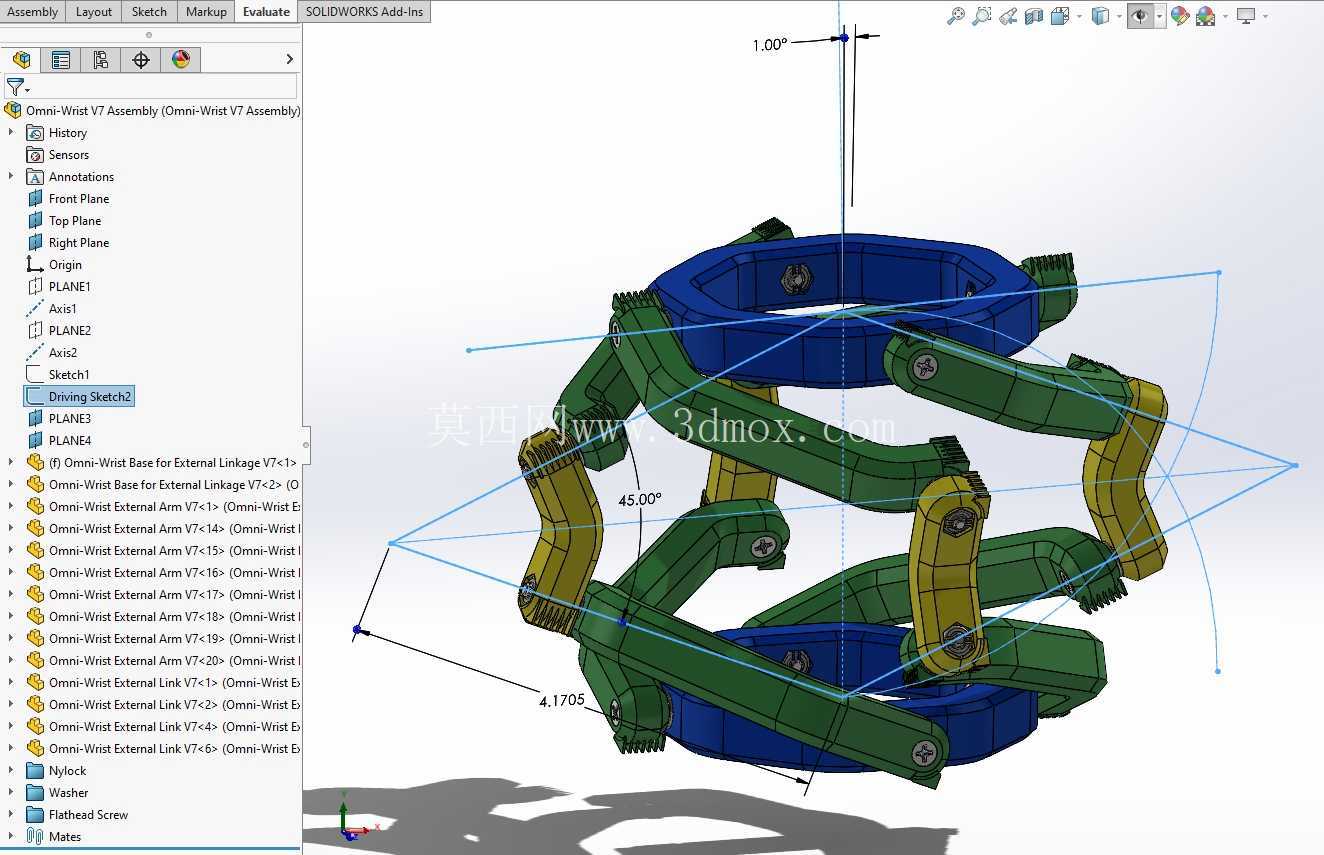

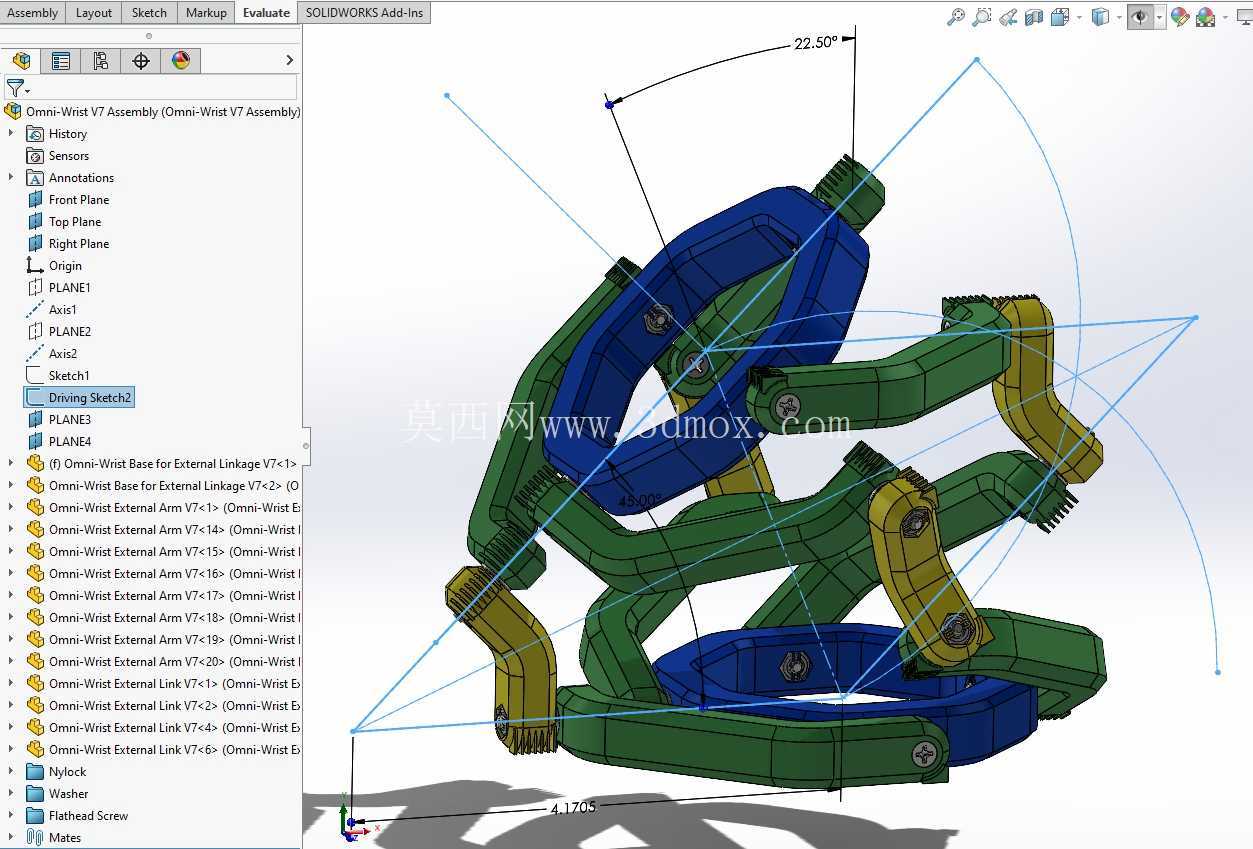

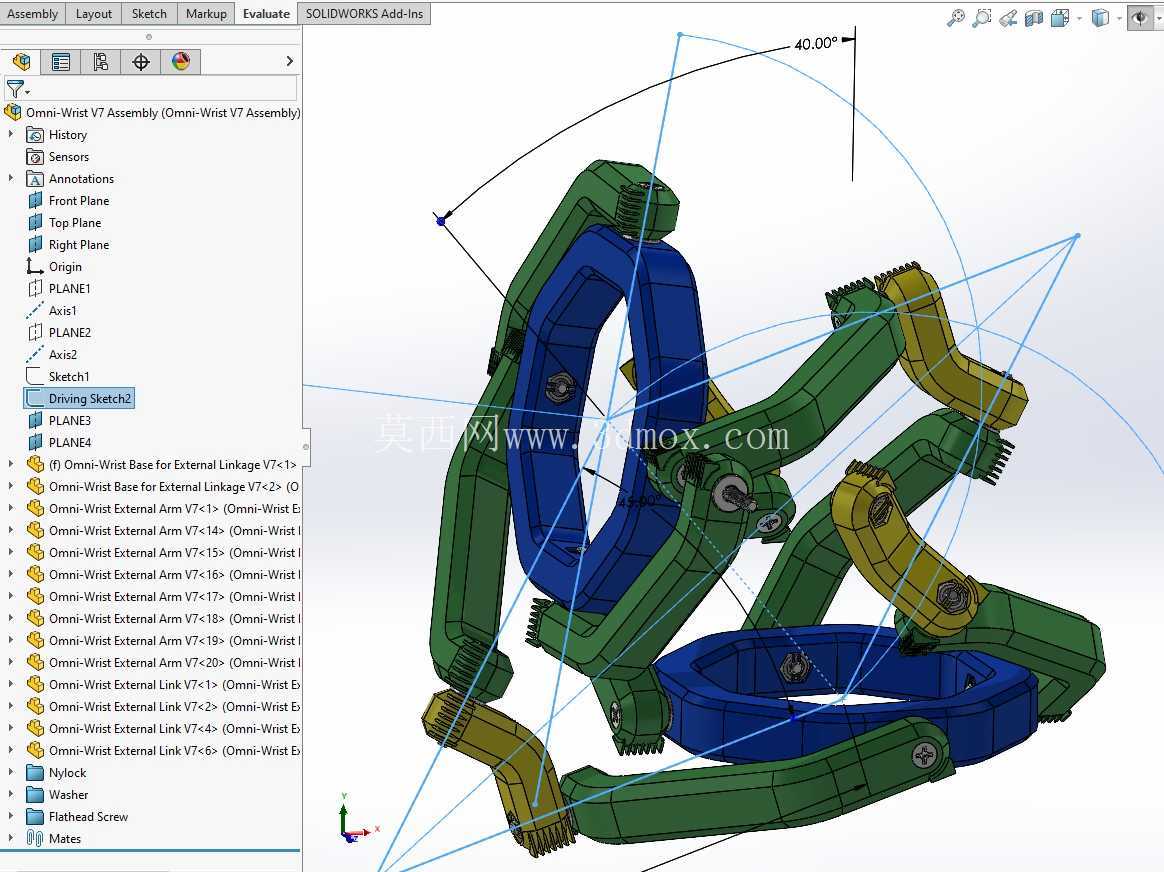

  从功能特性来看,整套连杆通过多组闭环铰接结构传递运动,仅依靠两个输入自由度就能实现末端在整个半球空间内的连续姿态调整,相比传统串联腕部需要三个关节协同才能实现大范围偏转的结构,传动链更短,关节间隙累积误差更小,末端姿态重复定位精度更有优势。每段连杆的铰接点都采用了等半径球面运动轨迹的共点设计,所有转动副的轴线最终交汇于腕部的中心回转点,从运动学原理上保证了末端执行器的姿态运动始终绕固定球心进行,不会在姿态调整过程中产生附加的位置偏移,这一点对于需要保持末端TCP点位置固定、仅调整作业角度的场景比如焊缝跟踪打磨、精密元件对位装配来说,能省去大量的位置补偿运算,降低控制系统的实时运算压力。

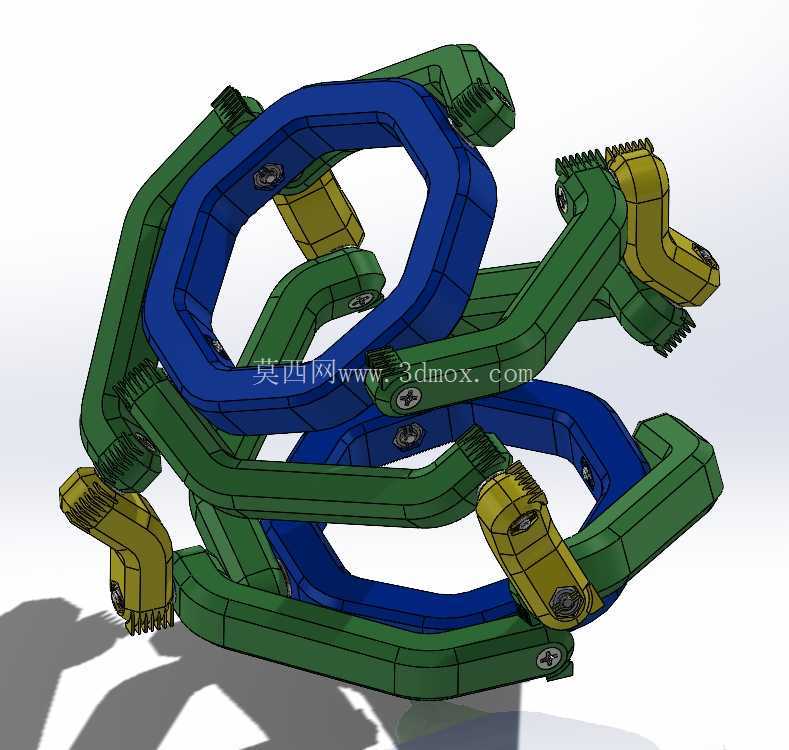

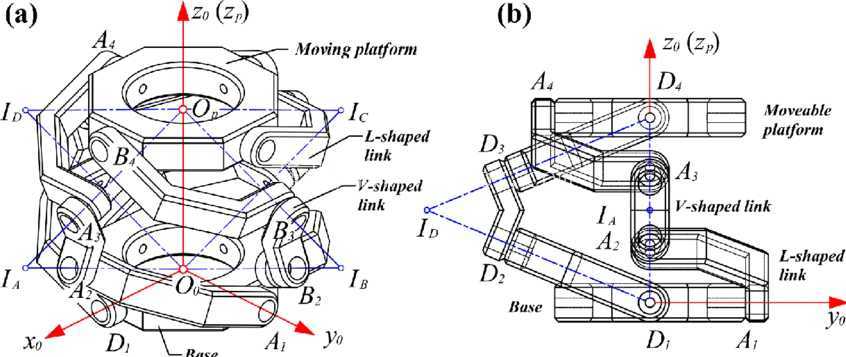

  在设计思路上,这套外部连杆采用了分层嵌套的布局,三组主承力连杆沿周向均匀分布,相邻连杆之间通过销轴铰接形成闭合的并联传动链,连杆主体采用镂空式的截面设计,在保证结构抗弯、抗扭刚度的前提下尽可能降低自身运动惯量,适配高速姿态调整的动态响应需求;铰接位置的轴孔配合公差按照IT7级精度设计,既保证转动灵活性,又能将关节回程间隙控制在0.02mm以内,避免频繁正反转时产生冲击振动。连杆的外形轮廓做了完整的运动干涉校验,在整个半球运动行程内,相邻连杆之间、连杆与中心回转支座之间都预留了不小于2mm的安全间隙,不会在大角度偏转时出现构件剐蹭卡滞的问题。从安装边界来看,整套连杆组件的外接轮廓最大回转直径适配常规5-10kg负载级别的工业机器人腕部安装接口,输入端的连接法兰采用标准的螺栓孔位布局,可以直接匹配市面主流的伺服谐波减速模组输出端,不需要额外设计转接法兰;末端的安装面预留了通用的执行器安装螺孔,能够快速适配夹爪、打磨头、焊枪等不同类型的末端作业工具。连杆的受力路径经过拓扑优化,主承力方向的材料厚度根据有限元分析结果做了差异化分布,在额定负载下的最大结构变形量不超过0.05mm,完全满足精密作业场景下的刚度要求。

  在实际装配调试过程中,这套连杆结构的铰接点采用标准化的销轴与卡簧定位,不需要复杂的专用工装就能完成组装,后期维护时单独更换磨损的铰接轴套即可,不需要整体更换连杆构件,能有效降低设备的全生命周期维护成本。不同于内置传动链的腕部结构,这套外部连杆的所有铰接点都暴露在构件外侧,日常点检时可以直接观察到铰接位置的磨损、润滑状态,不需要拆解外壳就能完成润滑脂补充、紧固件复紧等日常维护操作,对于长期在多粉尘、多切削液的工业现场运行的设备来说,维护便利性优势十分明显。在运动性能表现上,这套结构的姿态调整响应速度比同负载等级的串联腕部提升30%以上,因为运动部件的整体重量更轻,驱动电机需要克服的惯量更小,在进行快速姿态切换的作业动作时,不会出现明显的末端抖动问题,轨迹跟踪精度能够稳定控制在允许的误差范围内。
