全自动保鲜膜封装输送一体机结构设计

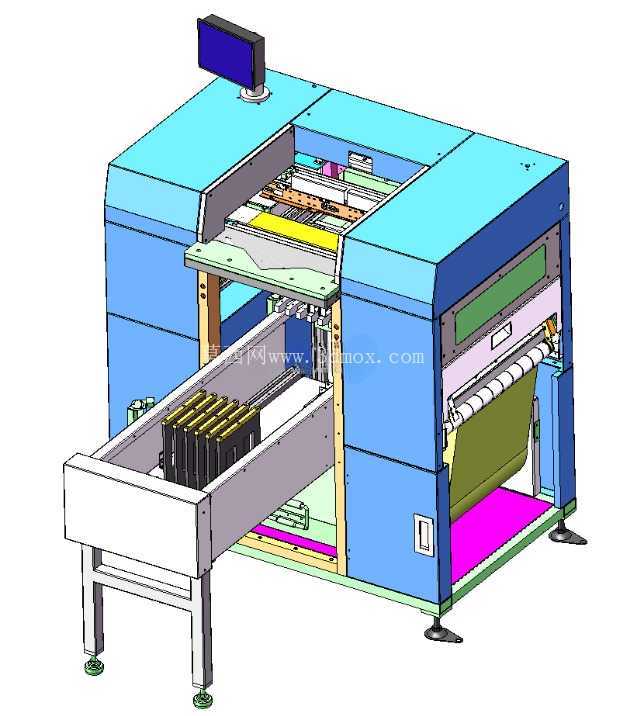

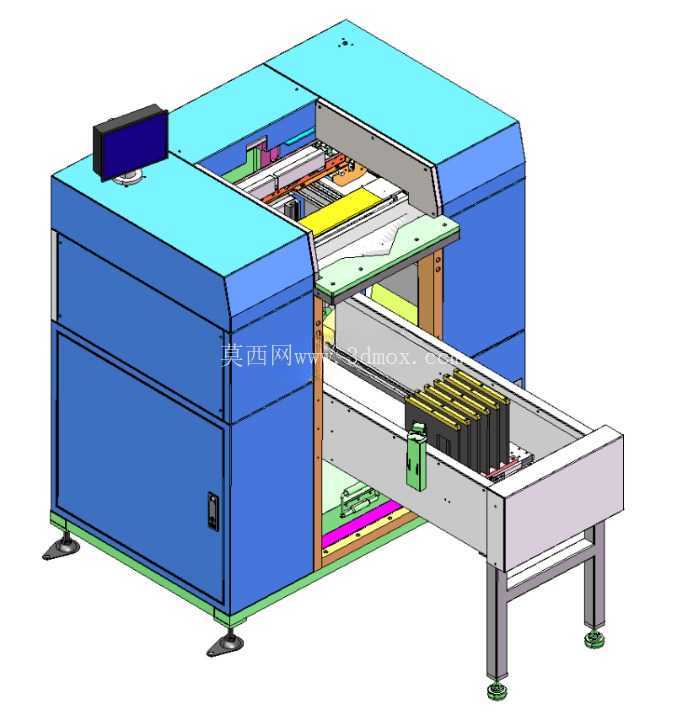

　　上部作业单元分为进料输送、膜料牵引、封切包覆、出料输送四个功能段，进料段采用带定位挡条的皮带输送结构，挡条间距可根据待包装物料的外形尺寸手动调节，适配长宽在100-400mm区间、高度不超过150mm的盒装或规整块状物料，输送速度通过驱动端的伺服电机独立调速，可匹配前段产线的节拍从15件/分钟到40件/分钟无级调整。膜料牵引机构布置在设备中部的护罩内腔，采用气胀轴承载保鲜膜卷，膜卷最大适配直径300mm、幅宽450mm的常规商用保鲜膜卷，换卷时只需扳动气胀轴端的快卸手柄即可完成膜卷更换，无需额外工具辅助；牵引辊组采用硅胶包覆辊面，避免牵引过程中刮伤膜面或出现打滑跑偏，牵引过程中配套张力自动调节结构，可根据膜卷直径变化实时调整张紧力，防止膜料拉断或包覆松弛。这款保鲜膜包装设备主要面向生鲜果蔬、盒装食品、小型工业零配件的外膜封装场景，适配流水线后端的单批次多件物料覆膜作业，可直接对接前段分拣、理料线体，无需额外增设中转接驳工位，减少物料周转过程中的磕碰与人工干预成本。设备整体采用分体式承载结构，下部为方管焊接机架，底部配置可调式脚杯与固定脚轮，既满足车间地面不平整时的水平校准需求，也方便产线调整时的短距离移位，机架外侧覆盖1.5mm厚冷轧钢板喷塑护罩，护罩预留可拆卸检修门，日常维护时无需拆解整体外罩即可触及内部传动、封切组件。

　　封切工位采用恒温热封切刀，刀体表面喷涂特氟龙涂层，避免封切过程中膜料粘黏在刀体上，封切温度可根据不同厚度的保鲜膜材质在80-180摄氏度区间调整，封切动作由气缸驱动，配合进料端的光电检测信号触发，只有当物料准确到达封切工位时才会执行下压封切动作，避免空切造成的膜料浪费与刀体损耗。设备顶部预留人机交互安装位，可搭载触控显示屏实时显示运行速度、封切温度、故障报警信息，操作人员可直接在屏端调整作业参数，无需打开护罩触碰内部组件。出料段与进料段采用同高度输送面设计，输送面距地面高度统一为850mm，符合常规车间作业的人体工学高度，出料端可直接对接后续的重量检测、喷码、装箱工位，无需额外增设提升或下降接驳机构。

　　整机的电气控制元件全部集成在下部机架的独立电气仓内，电气仓预留散热通风槽，布线全部采用线槽规整排布，强弱电分离走线，减少信号干扰风险；气动元件统一布置在气源处理组件附近，气源入口配置油水分离器与调压阀，可根据车间气源压力波动自动稳定工作气压，保证封切、压膜动作的力度一致性。从设计逻辑上看，这款设备优先考虑了食品包装场景的卫生要求，所有与物料、膜料接触的部件均采用304不锈钢或食品级硅胶材质，外罩表面无卫生死角，日常清洁时可直接用擦拭布清理外表面与输送皮带，不会残留清洁水渍或物料碎屑；同时兼顾了多规格物料的快速换产需求，所有调节部位均采用刻度标识与快锁手柄，换产时无需借助卡尺等测量工具，对照刻度即可快速完成挡条宽度、封切高度、膜料位置的调整，单批次换产时间可控制在10分钟以内，适配中小批量多品种的包装作业需求。

　　设备的安装边界要求为周边预留不小于600mm的操作维护空间，后部预留300mm的散热与布线空间，整机总长度约2200mm、宽度约1100mm、高度约1600mm，对车间安装空间的要求较低，无需预埋地脚螺栓，放置在硬化平整的车间地面上调平脚杯即可投入使用。传动系统采用同步带与直线导轨结合的导向结构，封切刀的上下运动全程由直线导轨导向，保证封切面的水平度，避免出现封切边歪斜、膜边封合不牢的问题；输送皮带采用食品级PU材质，耐磨损易清洁，长期使用不会出现掉屑污染物料的问题。设备还配置了多重安全防护结构，护罩的可开启检修门全部安装安全门开关，一旦检修门被意外打开，设备会立即停止运行并触发报警，防止操作人员在设备运行时触及内部运动部件造成安全事故；进料端与出料端均配置光电安全检测，当有操作人员肢体伸入作业危险区域时，设备会自动暂停运行，待危险解除后才可复位重启。
