SolidWorks设计的砖块破碎处理设备结构

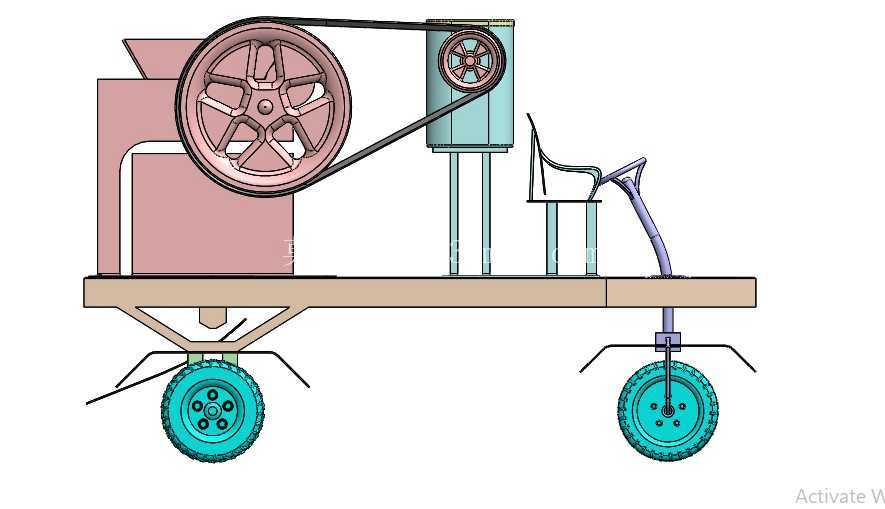

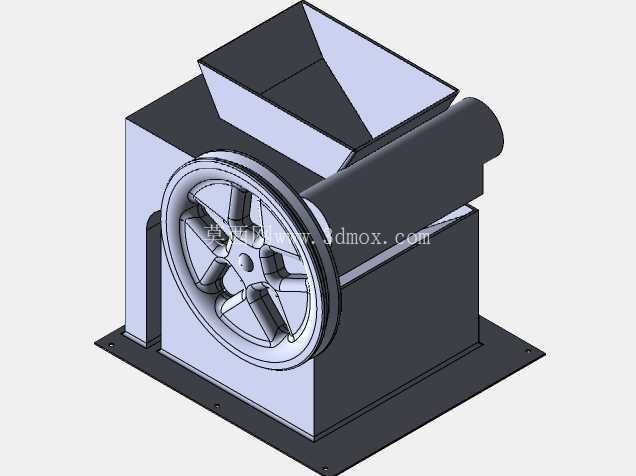

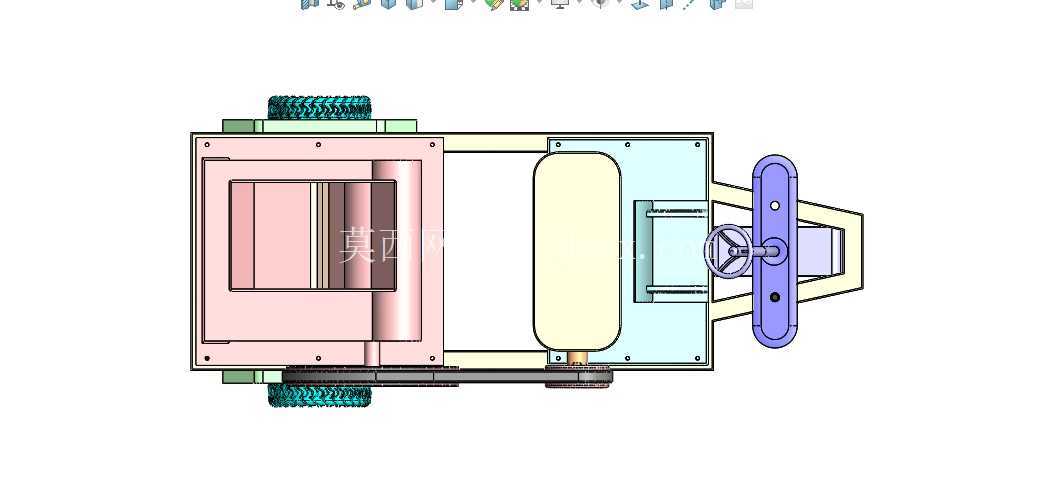

　　在建筑垃圾资源化、中小型建材加工厂的现场作业场景里，这类砖块破碎设备承担着将废弃砖块、硬质粘土块、小型混凝土残块破碎至指定粒径的核心作业任务，区别于大型矿山用破碎设备，该款设备的结构设计更偏向中小型作业场景的适配性，可灵活布置在临时固废处理点、小型建材生产车间，或是配套移动式作业底盘完成现场破碎作业，减少废弃砖块的转运成本。从结构布局来看，设备的核心破碎腔采用侧置式布局，进料端与出料端的高差经过反复校核，既保证砖块进入破碎腔后能依靠自重顺利进入破碎作业区域，又避免了进料时物料飞溅的问题，破碎腔的壳体采用加厚板材拼接设计，连接位置的螺栓排布避开了物料长期冲刷的区域，减少作业过程中壳体磨损带来的维护频次。

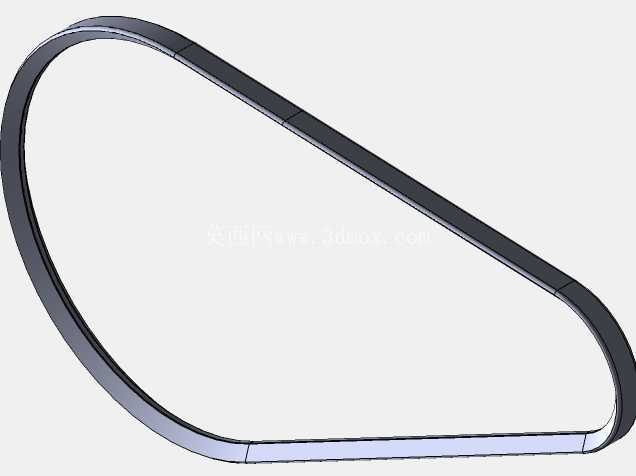

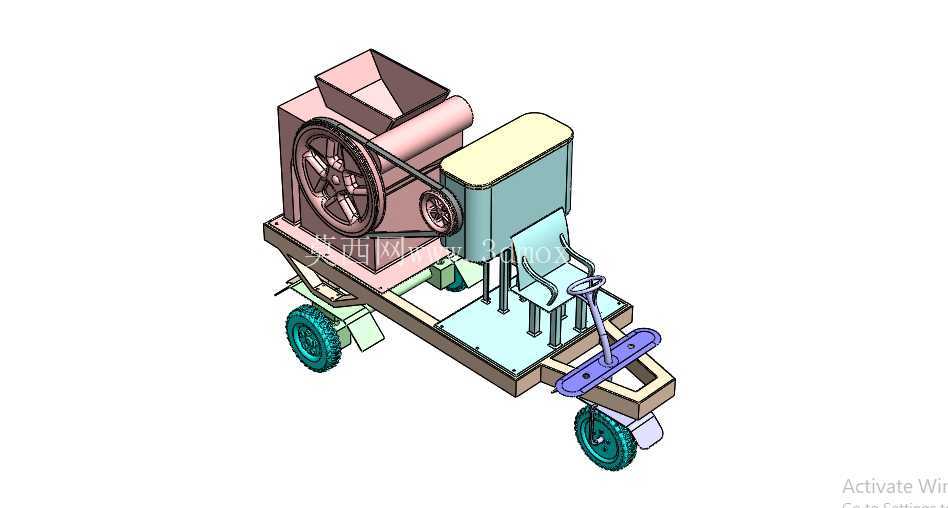

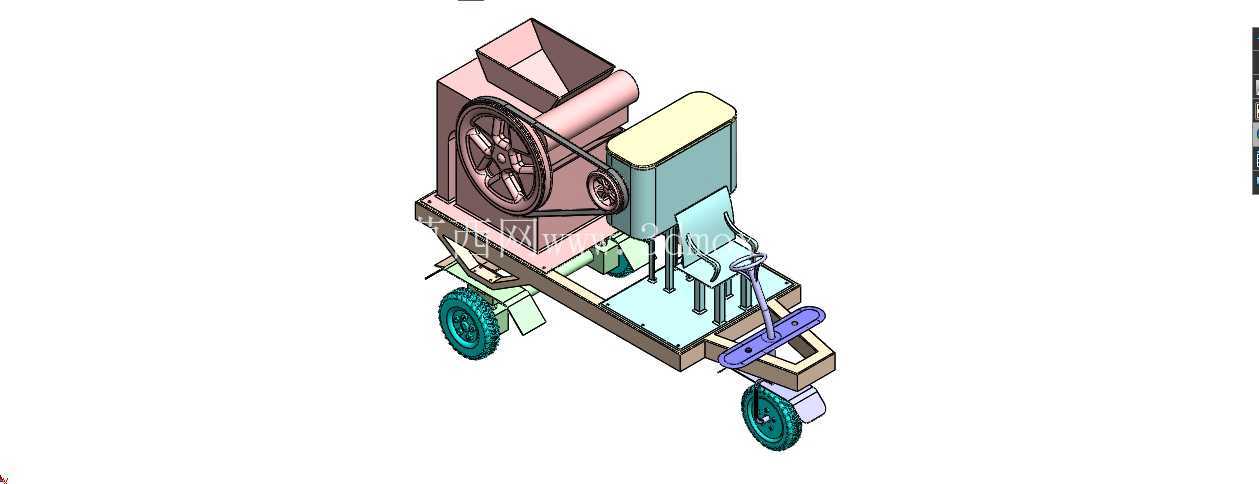

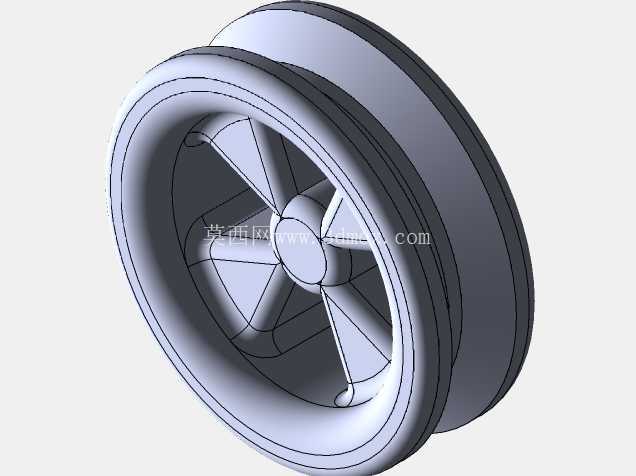

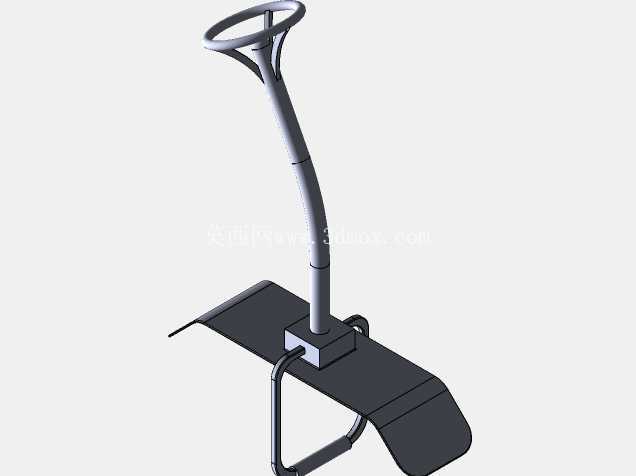

　　设备的动力传递结构布置在破碎腔侧方，带轮传动的布局预留了足够的安全防护安装空间，传动带的张紧调节结构采用滑轨式设计，现场维护时无需拆解周边结构即可完成传动带的更换与张紧度调整，双支撑的轮系布局保证了传动过程中的稳定性，即使破碎过程中遇到硬度较高的混杂物料，也不会出现轮系偏移的问题。设备的调节端采用手轮式出料粒径调节结构，操作人员无需借助额外工具，仅通过转动侧方的手轮即可调整破碎副的间隙，从而控制出料砖块颗粒的粒径大小，适配不同的回用需求——比如破碎后的颗粒用于制再生砖时需要较小的粒径，用于场地回填时则可适当调大间隙提升破碎效率，调节结构自带锁止装置，调整完成后可固定间隙尺寸，避免作业过程中因振动导致间隙偏移影响出料质量。

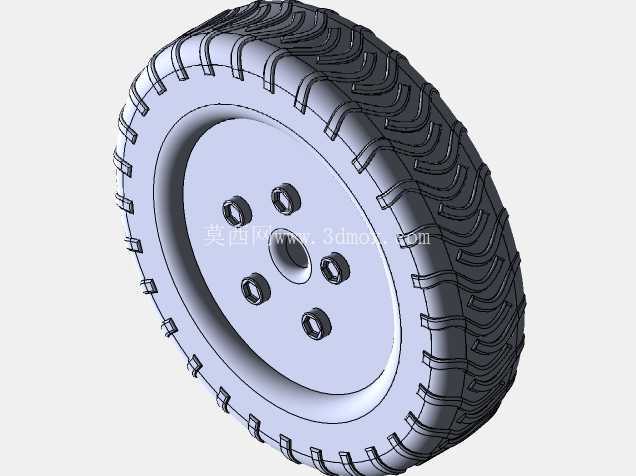

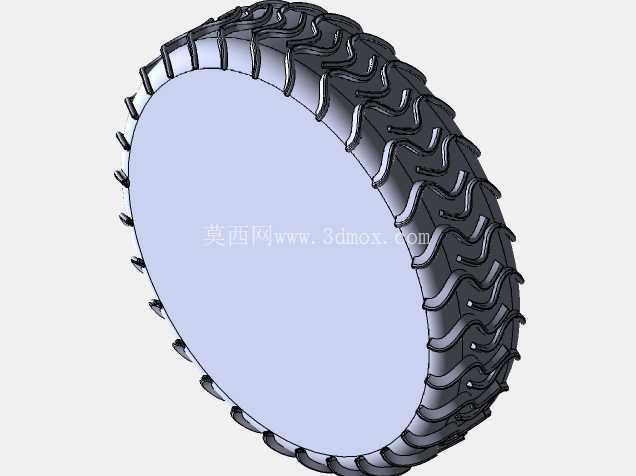

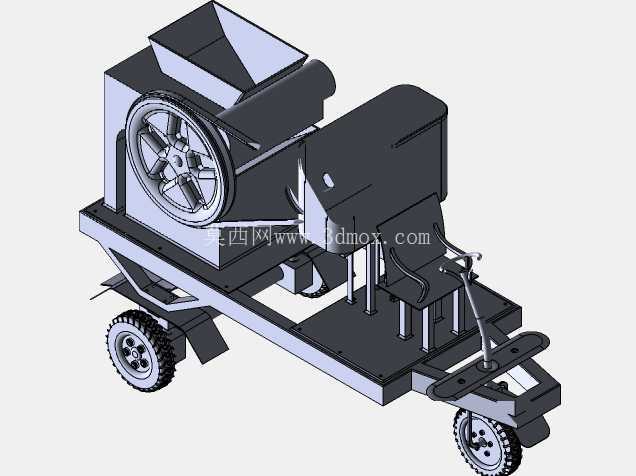

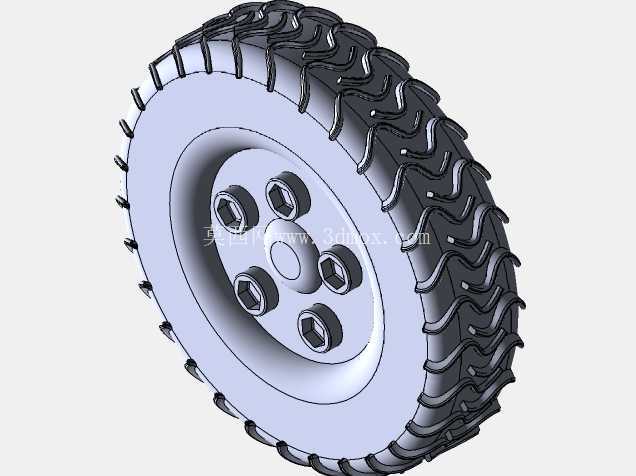

　　从安装边界来看，该设备的整体外形尺寸适配标准货运车辆的装载要求，底部预留了通用的安装孔位，既可以固定在混凝土基础上作为固定式破碎站点使用，也可以安装在移动车架上作为移动式破碎单元使用，设备的重心经过优化布置，整体重心落在安装支撑面的中心区域，即使是移动作业时也不会出现侧倾风险。设计过程中针对破碎作业的高振动特性，所有连接位置都预留了防松结构的安装空间，关键受力位置的板材厚度做了针对性加强，避免长期振动导致的结构疲劳开裂，同时设备的维护开口位置都布置在操作人员可直接触及的区域，日常检查易损件磨损情况时无需拆解大面积壳体，大幅降低了日常维护的工作量。

　　破碎腔内部的衬板采用可更换式设计，衬板的固定结构避开了物料直接冲击的位置，当衬板磨损到极限时，仅需拆除固定螺栓即可完成衬板更换，无需对整个腔体进行拆解，有效缩短了设备的停机维护时间。设备的进料口设置了挡料结构，可避免破碎过程中碎块从进料口飞溅伤人，出料端的结构可直接对接皮带输送机或者集料箱，适配不同的出料收集方式，无需额外加装转接结构。在结构细节处理上，所有转动部件的位置都预留了润滑脂加注通道，日常保养时可直接在设备外部完成润滑作业，无需拆解防护结构，设备的走线位置都设置在结构件的内侧空腔内，避免作业过程中掉落的碎块砸损线缆，提升了设备在恶劣作业环境下的可靠性。针对砖块破碎过程中产生的粉尘问题，结构上预留了除尘接口的安装位置，可外接小型除尘设备，减少作业现场的粉尘扩散，适配环保作业的要求。整个设备的结构没有冗余设计，所有部件都服务于破碎作业的核心需求，既控制了设备的整体重量，又保证了结构强度，可满足长期连续作业的使用要求，对于中小型固废处理、建材加工场景的适配性远高于大型通用破碎设备。
