工业废弃物双轴破碎混料设备结构设计

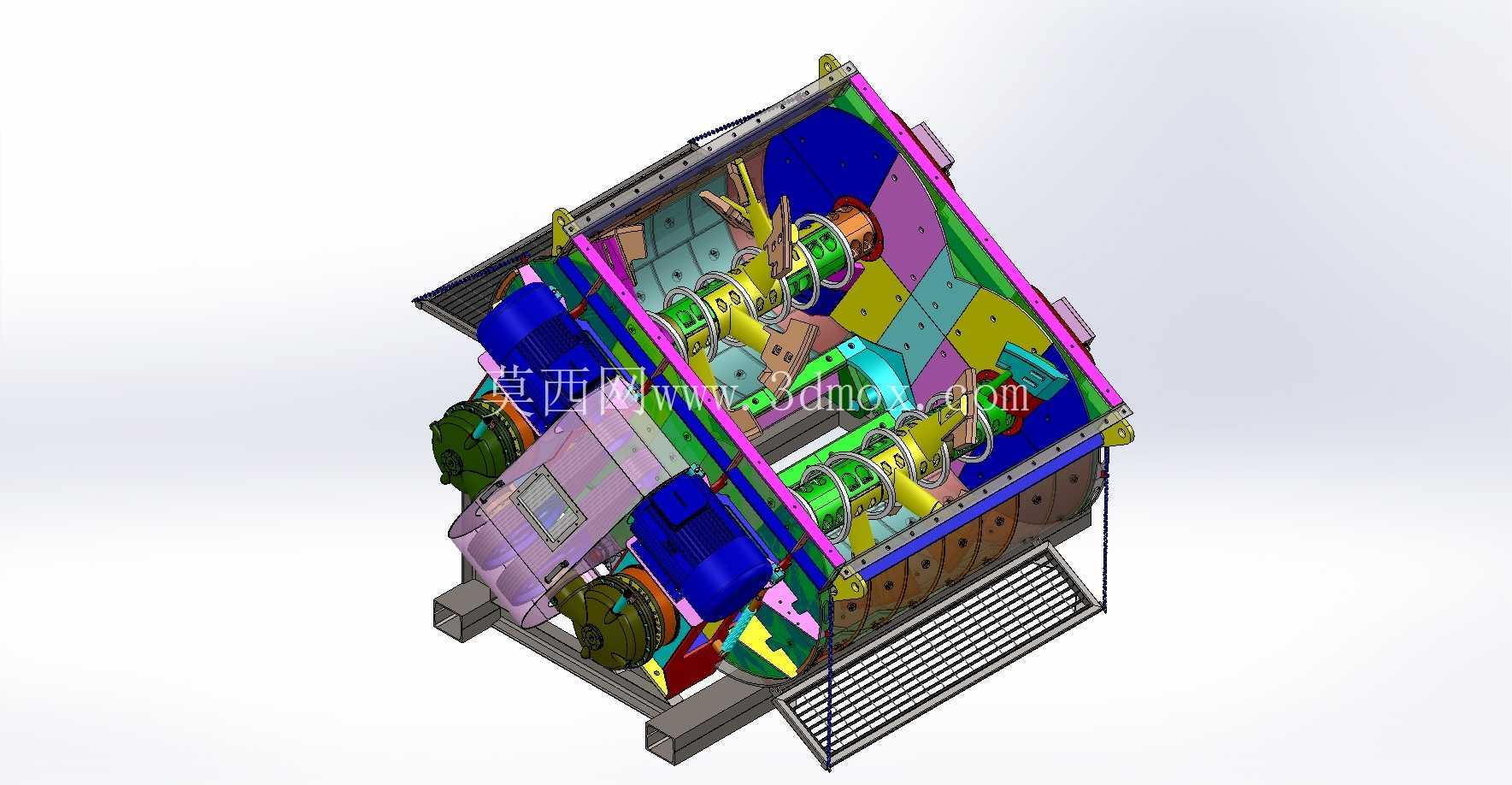

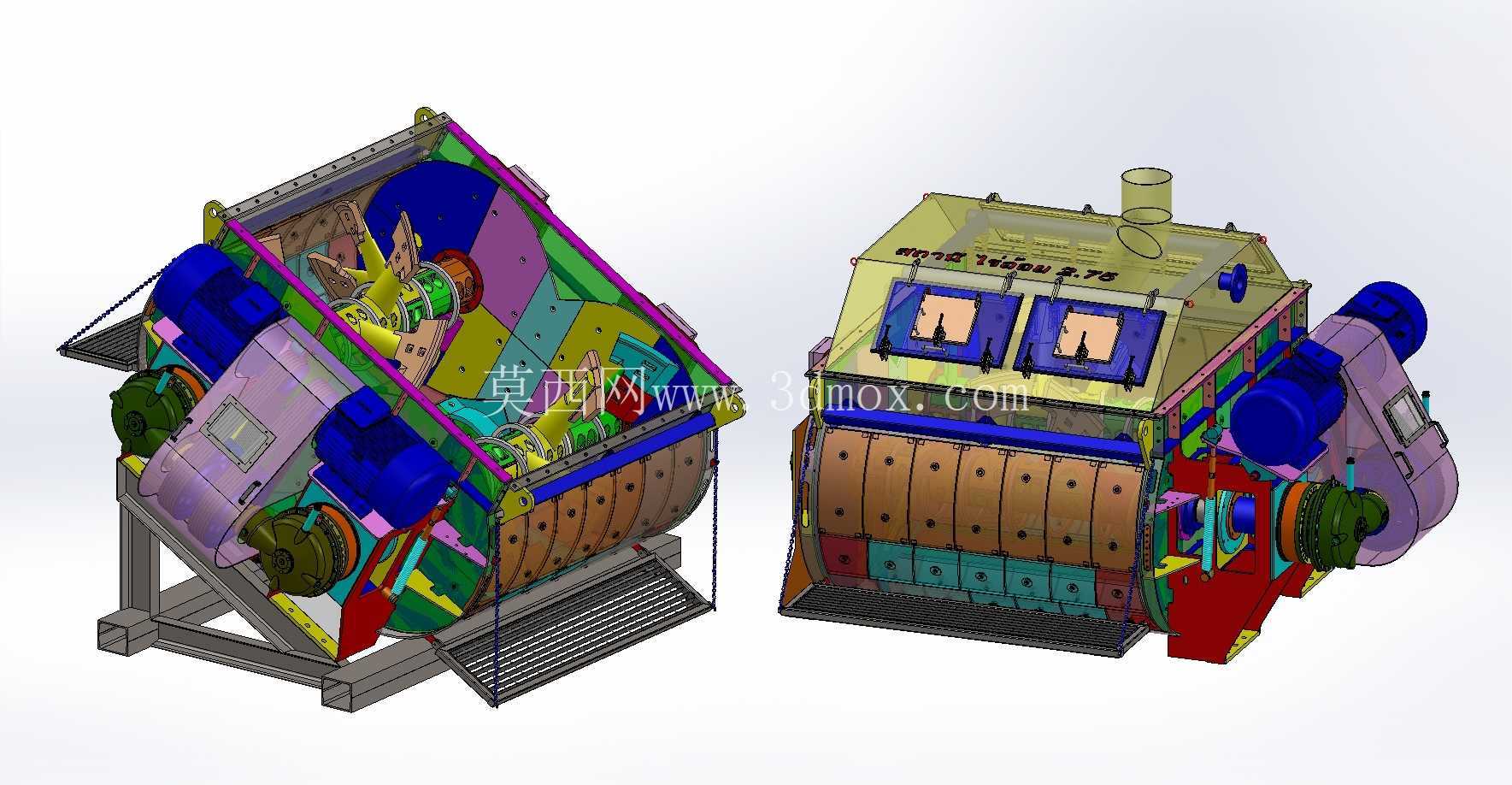

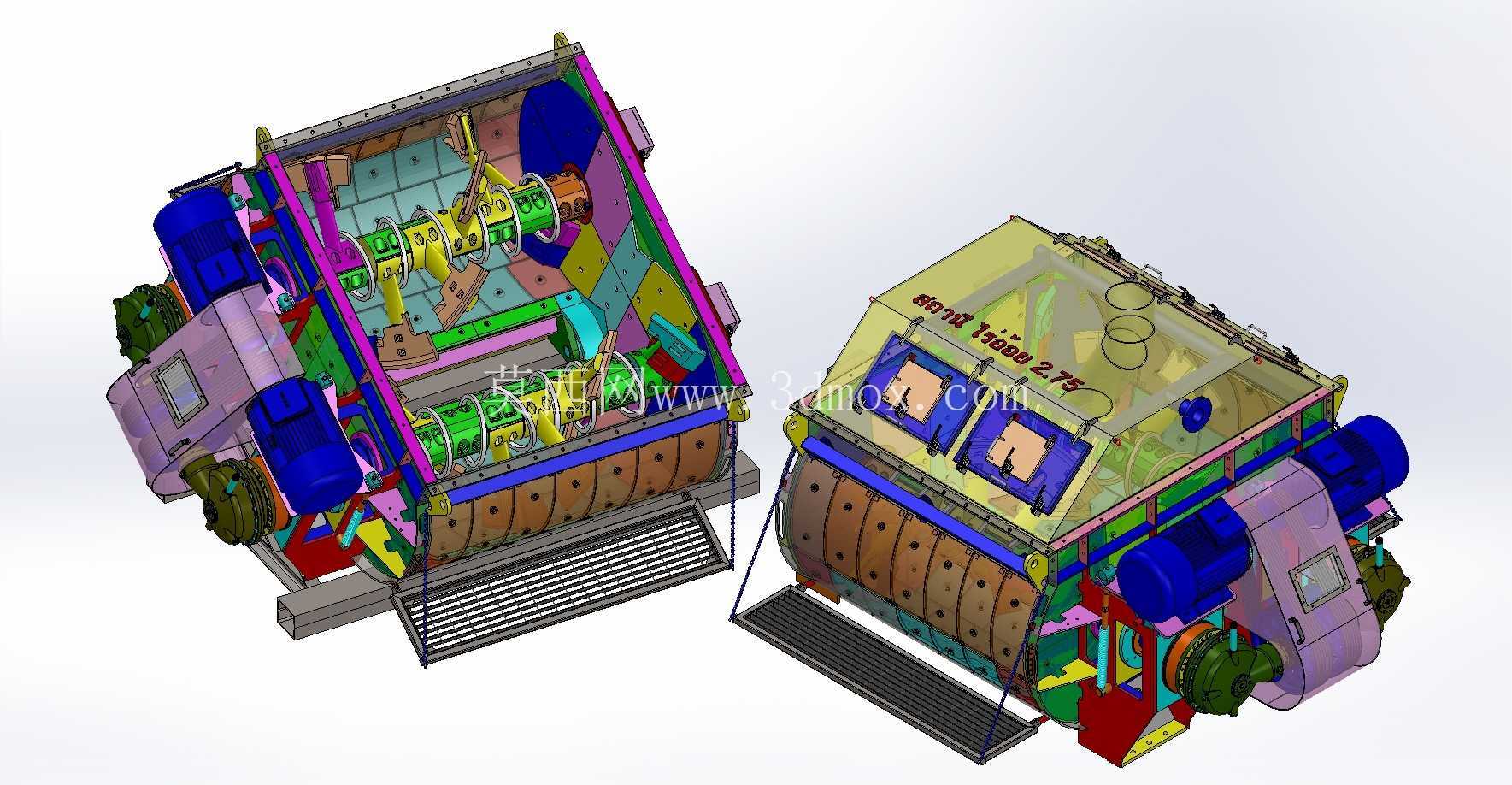

　　在工业固废资源化处置、铸造废砂再生、工业边角料预处理的生产场景中，这类兼具破碎与混料功能的设备，是衔接前端废料收集与后端资源化再利用的核心处理单元，区别于单一功能的破碎设备，它能在完成物料破碎的同时完成多组分物料的均匀混合，省去单独配置混料设备的场地占用与物料转运环节，适配中小规模固废处理站点、铸造厂废模回收线、工业垃圾预处理车间的紧凑布局需求。从结构设计逻辑来看，设备采用卧式腔体布局，核心作业单元为平行布置的双破碎辊轴，辊轴上错落排布的破碎刀盘采用交错啮合的安装方式，作业时两根辊轴相向转动，进入腔体的大块物料首先被刀盘的剪切、挤压作用破碎至设定粒径，同时随着辊轴的持续转动，腔体内不同组分的物料被刀盘带动完成翻腾、掺混，在破碎过程中同步实现混合效果，无需额外设置搅拌桨叶，减少了设备内部的易损件数量。

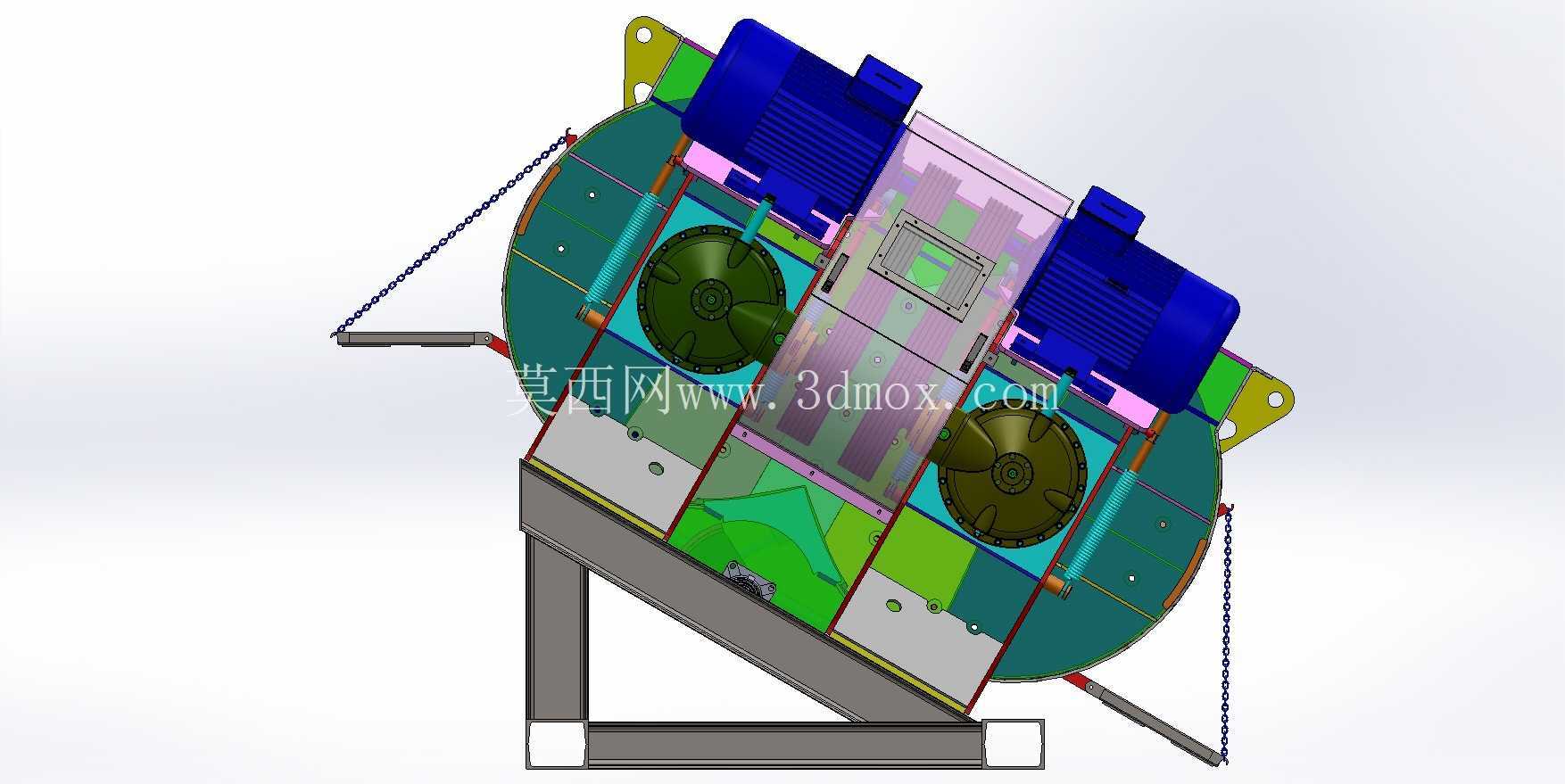

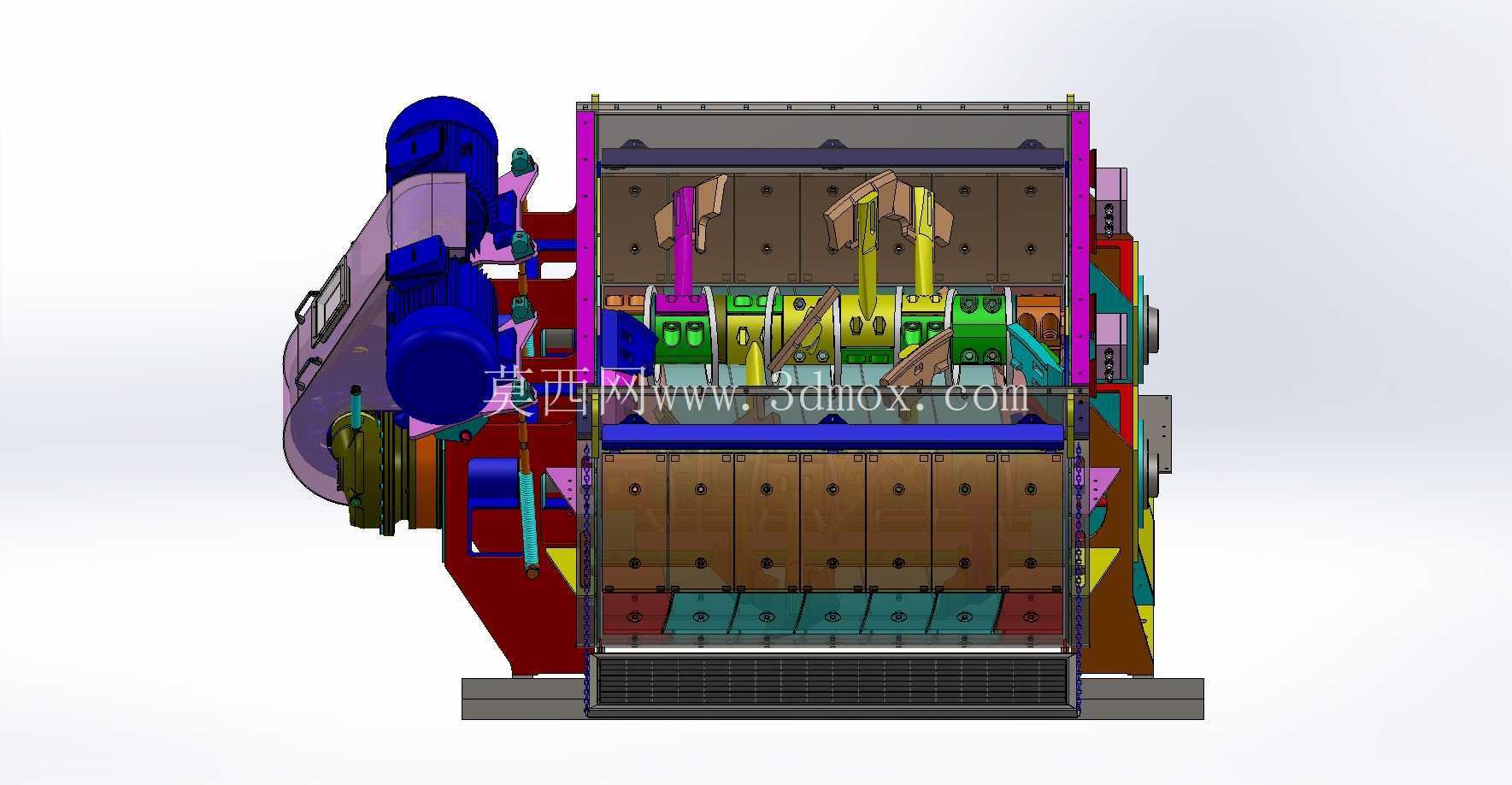

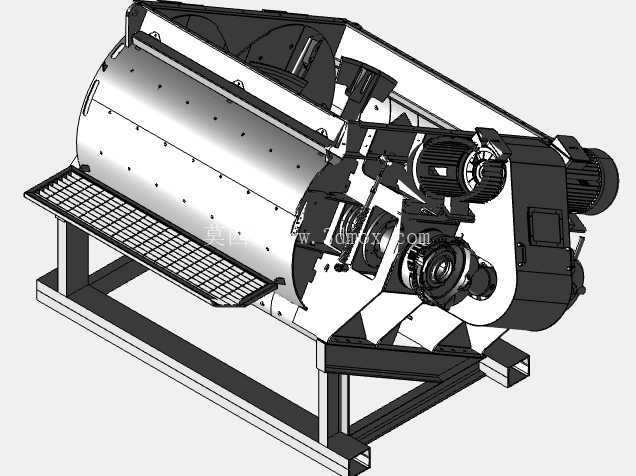

　　腔体下部设置的栅格筛网结构，可根据出料粒径需求更换不同筛孔尺寸的筛板，只有破碎至粒径小于筛孔的物料才能排出腔体，保证出料粒度均匀，满足后续混料、压块或者再生处理的进料要求；腔体上部设置的进料口采用扩口式导向结构，可适配皮带输送机、人工投料、抓斗上料等多种进料方式，进料口边缘设置的挡料边可避免物料飞溅，保障作业安全。设备两侧的传动单元采用直连式减速机构，动力输出端与破碎辊轴采用胀套连接，相比键连接可承受更大的冲击载荷，适配破碎作业中大块硬质物料带来的瞬时冲击负载，避免传动部件因过载出现损坏；设备底座采用型钢焊接的框架式结构，安装时只需将底座固定在硬化的混凝土地面上即可，无需额外制作复杂的安装基础，底座上预留的安装孔位可适配不同规格的减震垫安装，降低设备运行时的振动传递。

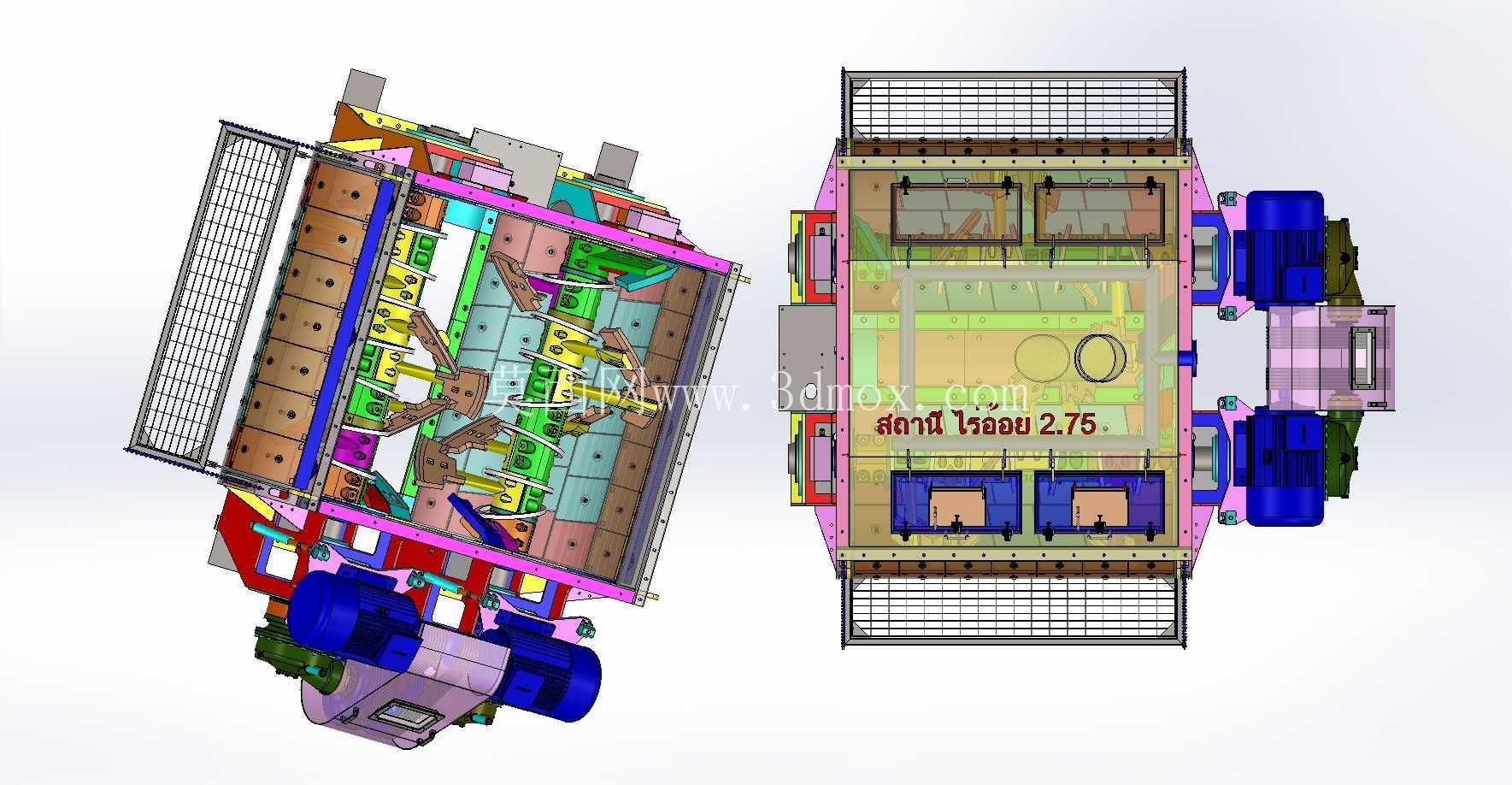

　　从安装边界来看，设备整体外形为方正的箱式结构，检修侧预留的操作空间满足日常更换刀盘、检修筛网的作业需求，设备顶部预留的吊装孔位方便整机安装与后期移位，腔体侧面设置的检修门可快速打开，无需拆解整机即可完成腔体内卡料清理、易损件更换等日常维护作业。在实际工况适配中，该设备可处理的物料涵盖铸造废砂块、废塑料边角料、木质废料、工业轻质垃圾等多种常见工业废弃物，针对不同硬度的物料，可通过调整刀盘的排布密度、辊轴转速来适配处理需求，处理硬质物料时降低辊轴转速提升剪切扭矩，处理轻质松散物料时提高转速提升处理效率与混料均匀度。

　　设备的腔体衬板采用可更换的耐磨板材设计，磨损后可单独更换衬板，无需更换整个腔体壳体，大幅降低设备后期的维护成本；刀盘采用模块化安装方式，单个刀盘磨损后可单独拆卸更换，无需整根辊轴返厂维修，缩短设备停机维护的时间。在结构细节设计上，辊轴两端的密封结构采用多重迷宫密封加填料密封的组合形式，避免破碎过程中产生的细颗粒物料进入轴承座，延长轴承的使用寿命；传动部位设置的安全防护罩可避免作业人员接触转动部件，符合工业设备的安全防护要求。出料口位于设备腔体正下方，可直接对接下方的输送设备或者集料仓，实现处理后物料的连续输送，无需额外设置导料结构。
