适配9235无刷电机的编码器集成安装支架

在小型多旋翼无人机动力改装、桌面级伺服运动平台搭建这类需要精准转速反馈的项目里，不少开发者会选用9235规格的外转子无刷电机搭配ODrive驱动板做闭环控制，这时候最容易卡壳的环节就是编码器的安装——常规电机出厂没有预留编码器固定位，要么用胶粘导致同心度差跑起来抖，要么额外做支架干涉电机散热，这款支架就是专门针对这个痛点做的结构设计。

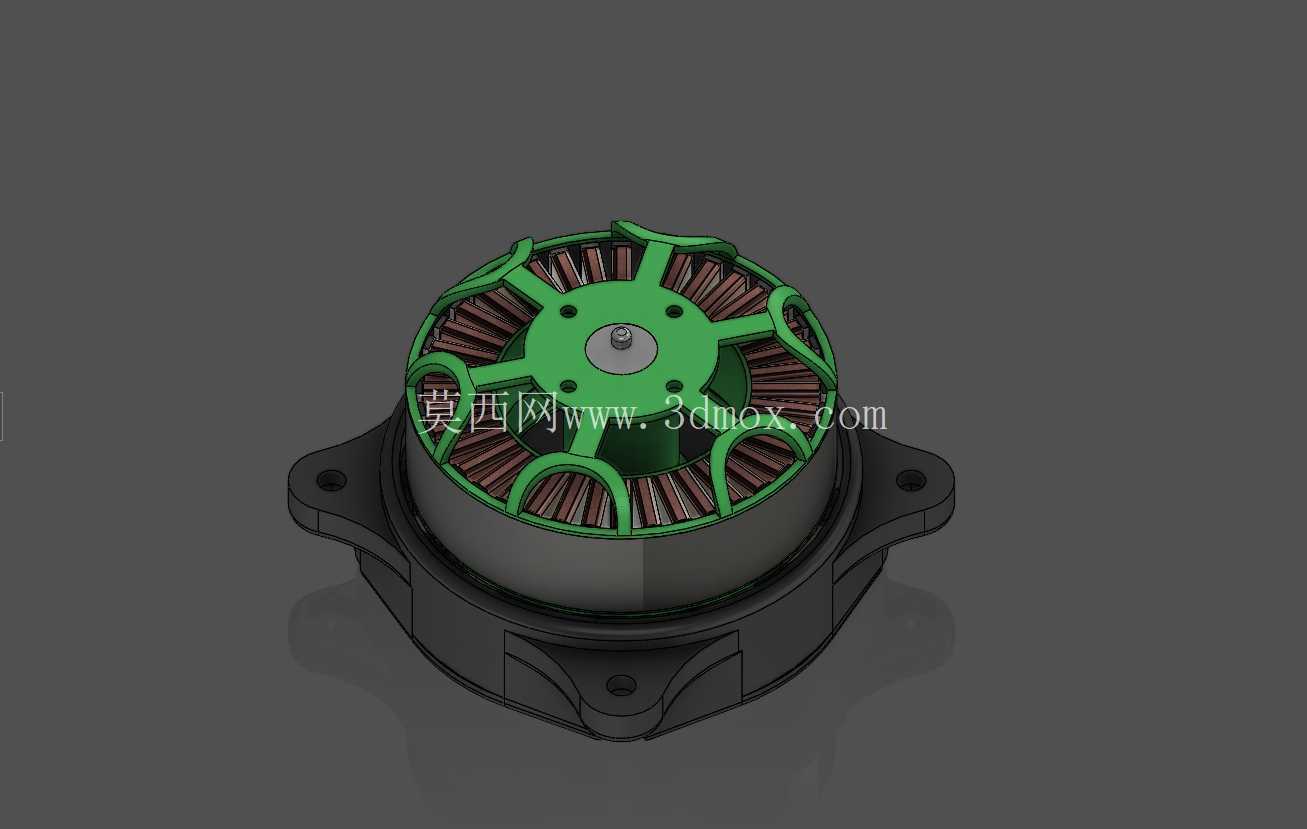

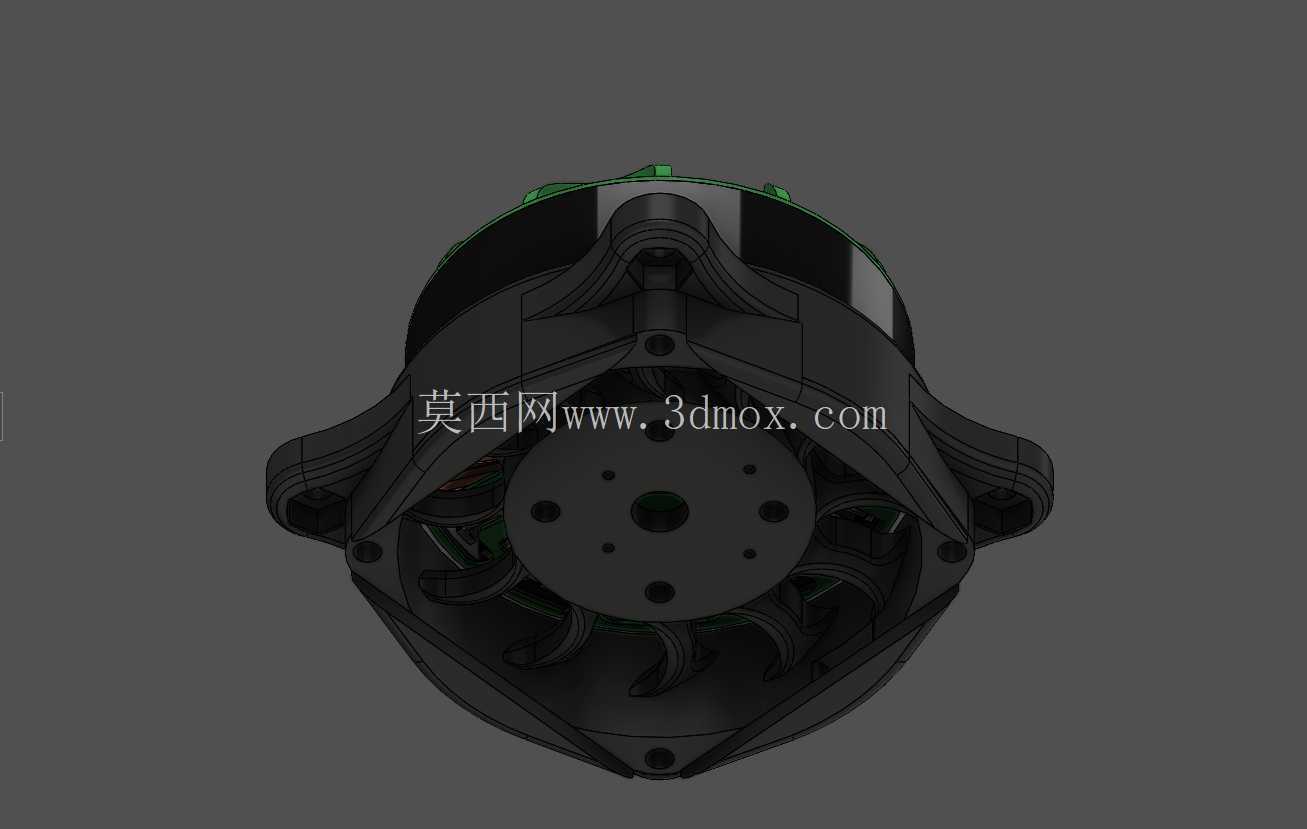

从实际安装逻辑来看，这款支架直接嵌套在9235-100KV外转子无刷电机的定子基座外侧，不需要对电机本体做任何钻孔、切削改造，靠支架底部两个带安装孔的支耳就能完成和外部安装面的固定，支耳的孔位间距匹配标准80mm轴流风扇的安装孔距，刚好能把编码器夹在电机尾部和散热风扇中间，不会额外占用轴向安装空间，也不会挡住风扇的进风通道，避免电机长时间高负载运行时因为散热不畅出现退磁问题。

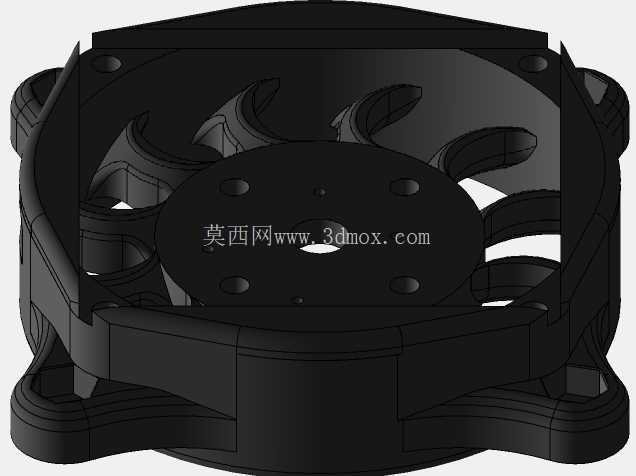

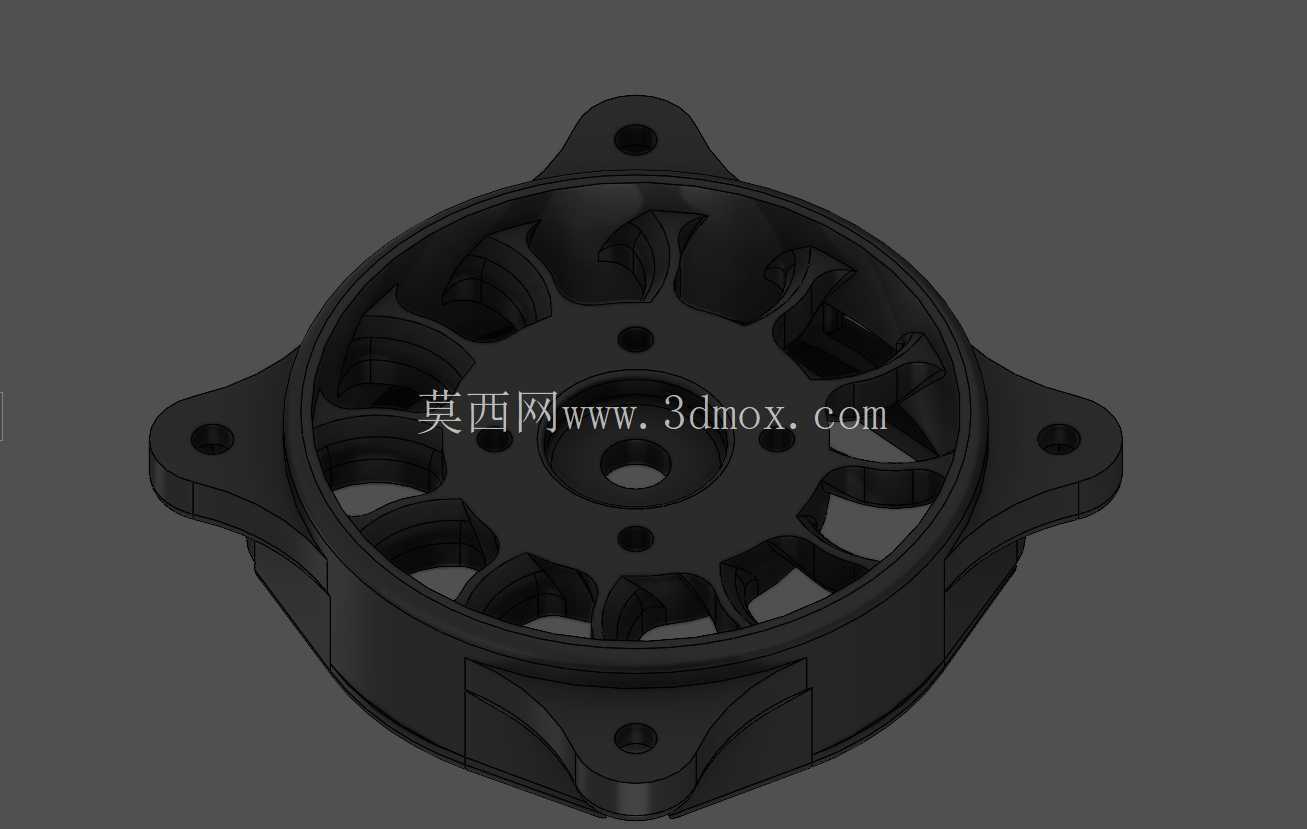

结构设计上，支架主体采用环形承托结构，内侧做了和电机定子外壳匹配的定位止口，装配时直接套入就能保证和电机轴的同轴度，不需要反复打表调整，能把编码器安装的偏心误差控制在0.1mm以内，适配8192CPR分辨率的磁编码器使用，不会因为偏心导致转速采样出现跳变。支架上端做了带镂空的压边结构，既能压住编码器的PCB板避免振动松脱，镂空槽又能留出编码器接线的走线路径，不会出现线材被电机转动部件剐蹭的问题。

从安装边界来看，支架套入电机后，轴向突出电机定子端面的高度刚好容纳编码器本体加0.5mm的调整间隙，不会和电机外转子的转动部分产生干涉，径向尺寸也没有超出电机安装支耳的最大外轮廓，不会影响原有电机在机架、动力平台上的安装兼容性。针对无刷电机运行时的振动问题，支架和电机接触的止口面做了微纹理设计，装配时可以垫薄橡胶减震垫，不会因为长期振动导致支架移位，同时支架的壁厚做了均匀化处理，不会出现局部应力集中的问题，即便在电机满油门拉转的振动工况下，也能保证编码器的采样稳定性。

实际使用场景里，不管是做无人机动力的闭环转速控制，还是把这类无刷电机改造成小型转台、传送带的驱动动力，这款支架都能省去自行设计加工编码器安装位的流程，不需要单独找机加工厂家做小批量零件，直接装配就能完成编码器的集成，同时兼顾散热、安装同轴度、走线防护几个核心需求，解决了外转子无刷电机加装高精度编码器时的常见结构痛点。
