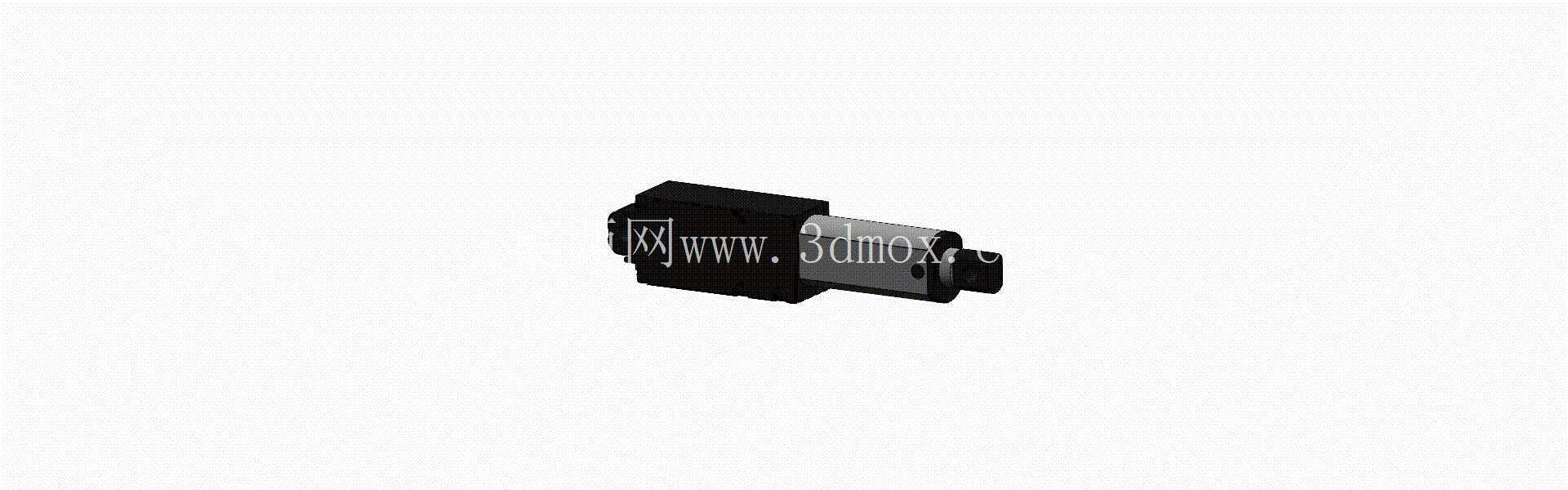

12V带支架线性执行器电机结构设计

在小型自动化改造、民用智能设备升级的场景里，低压直流驱动的直线动作部件一直是选型里的高频需求，这款带安装支架的12V线性执行器电机，就是针对这类小负载直线推拉需求做的集成化结构设计。很多做户外小型设备、智能家居改装、小型农用辅助装置的工程师，在需要实现直线往复动作的时候，往往会纠结是自己搭建丝杠加电机的传动结构，还是选现成的集成执行部件，自己搭结构虽然灵活，但要兼顾电机固定、传动防护、行程限位、安装适配这些细节，零散零件凑起来的结构可靠性很难保证，尤其是在有防尘、防溅要求的户外使用场景，零散装配的结构很容易因为进灰、传动件锈蚀出现卡滞，这款集成式的执行器电机就把这些细节都整合到了统一的结构里。

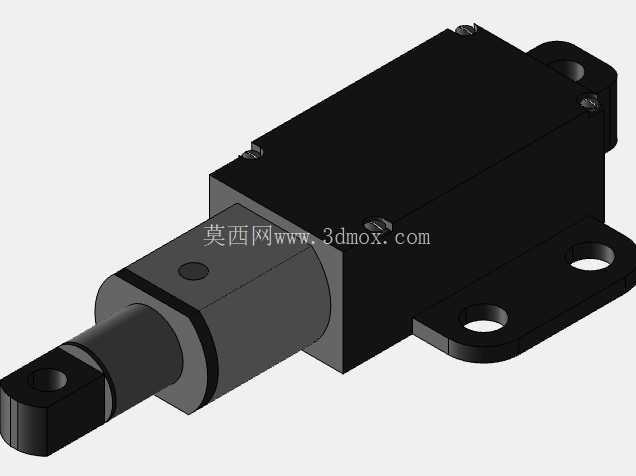

从功能特性来看，这款执行器覆盖30mm、50mm、100mm、150mm四档常用行程，对应20N、50N、70N、150N的额定负载能力，刚好匹配小型风门开合、设备舱门启闭、小型升降托板调节、太阳能板角度微调这类不需要大推力的远程控制场景，12V的供电电压适配车载、小型储能电源、低压直流供电系统的使用要求，不用额外做高压供电的防护设计，对民用改装、小型户外设备的适配性很强。自带的安装支架在结构设计上做了铰接孔位预留，不管是端部铰接安装还是侧面固定安装，都能通过支架上的孔位直接适配，不用额外设计转接件，能大幅缩短结构设计的周期。

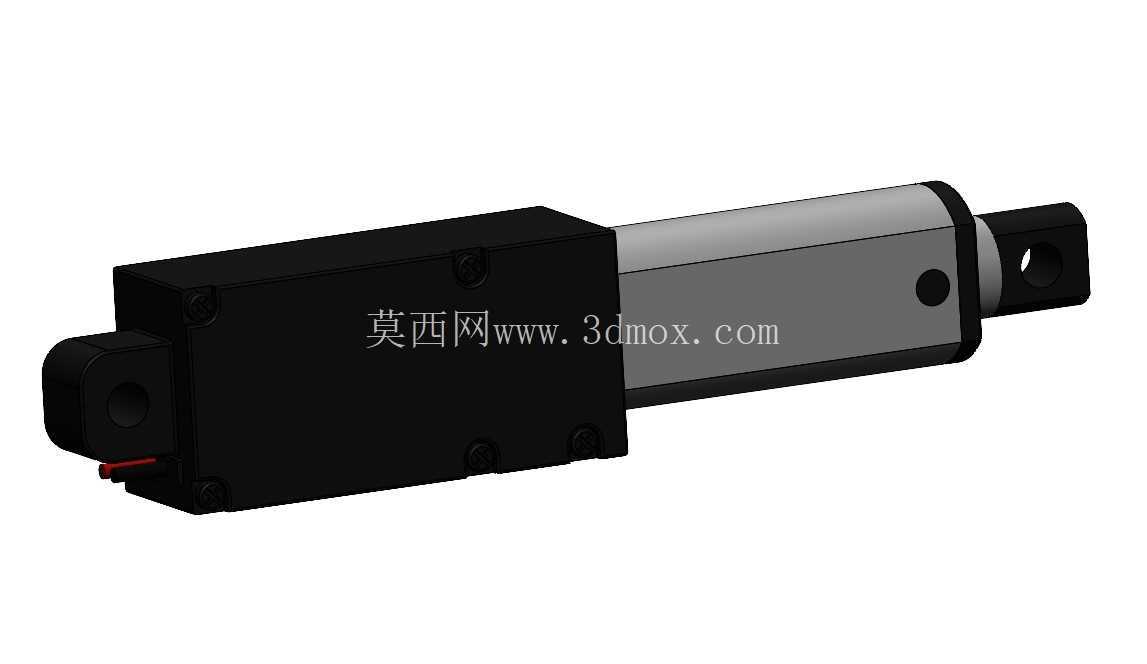

设计思路上，这款结构把驱动电机、减速齿轮组、传动丝杠、滑动推杆、防护外壳、安装支架做了一体化整合，驱动部分的直流电机横向布置在壳体一侧，通过内置的减速齿轮组把电机的高转速低扭矩输出，转化为丝杠转动需要的低转速大扭矩输入，再通过丝杠螺母副把旋转运动转化为推杆的直线往复运动，整个传动链完全封闭在硬质外壳内部，外壳接缝处做了贴合密封设计，能阻挡日常使用中的灰尘、溅水进入传动腔，避免传动件因为异物侵入出现磨损卡滞。推杆的伸出端做了标准的铰接孔设计，和配套的尾部支架配合，能实现小角度的摆动补偿，抵消安装过程中出现的少量同轴度误差，避免因为安装别劲导致推杆弯曲、传动阻力变大的问题。

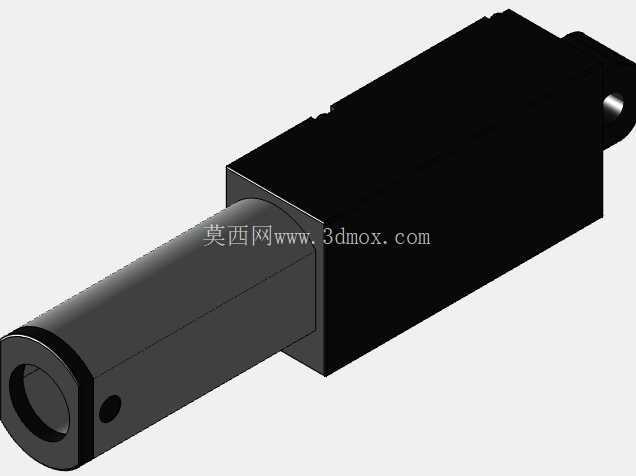

从安装边界和尺寸适配的角度来说，这款执行器的主体外壳采用方正加圆弧过渡的外形，电机部分的突出结构做了尺寸收窄，在安装的时候只需要预留对应行程的推杆伸缩空间，以及主体部分的固定空间即可，不同行程的版本主体安装尺寸保持一致，只是推杆的伸出长度随行程变化，做同系列设备不同行程选型的时候，不用重新调整安装位的结构设计，只需要更换对应行程的型号就能适配不同的动作距离要求。支架的安装孔采用通用的圆孔设计，适配常用的螺栓规格，不管是固定在金属型材架上，还是固定在塑料、木质的设备基座上，都能直接通过标准紧固件完成固定，不需要做特殊的孔位定制。

在实际使用的场景里，这类线性执行器不需要额外搭配复杂的驱动控制器，只需要通过简单的正反转控制电路就能实现推杆的伸出和收回，配合远程控制模块就能实现远程的动作触发，比如在小型仓储设备里用来控制料斗门的开合，在智能家居改装里用来控制升降柜门的动作，在小型车载设备里用来控制外置附件的展开和收纳，在农用小型辅助装置里用来控制遮阳棚、通风口的调节，都能直接选用这款结构，不用再从零开始设计传动和防护结构。结构设计上对传动件的受力做了优化，推杆采用硬质金属材质，能承受额定负载下的径向力和轴向力，不会因为长期带载伸出出现弯曲变形，内置的行程限位结构能在推杆走到行程端点的时候自动切断动力，避免电机堵转烧毁，提升长期使用的可靠性。
