小型滑移转向装载机整机结构设计

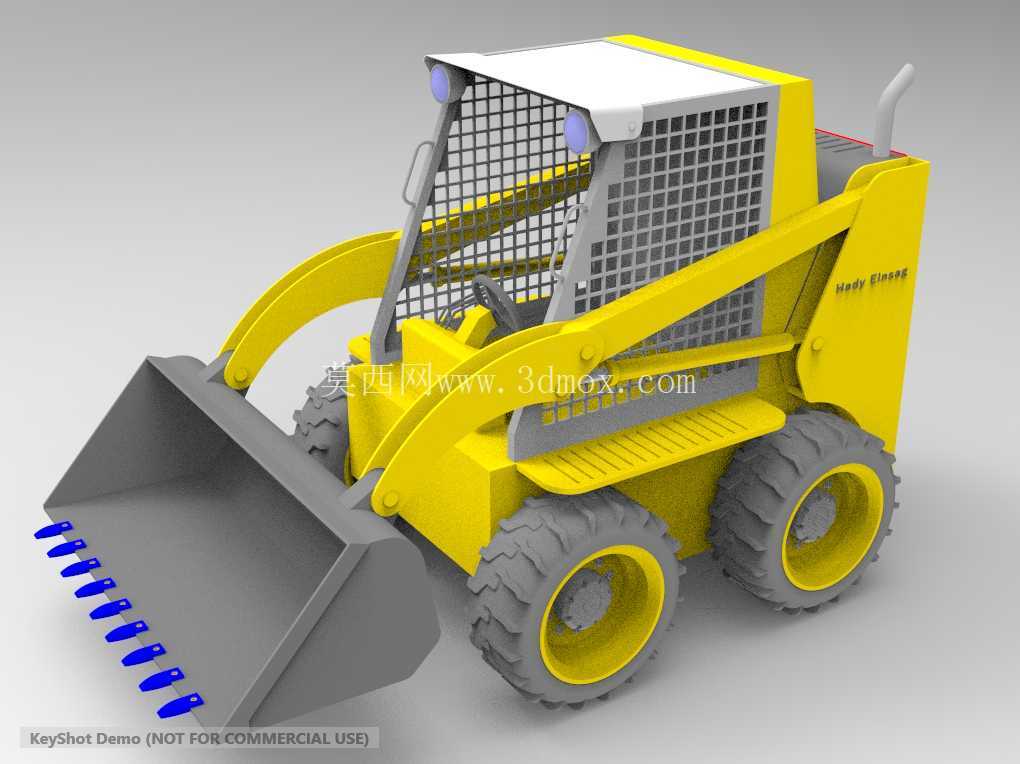

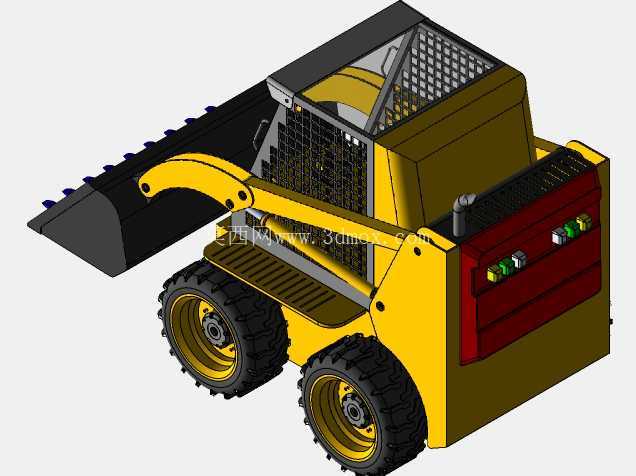

　　这款轮式滑移转向装载机的三维结构设计，核心围绕狭小作业空间的灵活作业需求展开，区别于常规大中型装载机的大转弯半径设计，滑移转向结构可实现整机原地转向，适配厂房内部物料转运、市政巷道施工、厂区零散堆料清理、小型土石方作业等常规设备无法进入的受限场景。整机采用轮式行走布局，四轮独立驱动配合左右轮速差实现转向，无需额外设置转向桥结构，大幅压缩了整机的横向与纵向尺寸，在保证额定铲装能力的前提下，将整机转弯半径控制在极小范围内，可在宽度不足两米的通道内完成转向与作业动作。

　　铲斗部分采用带斗齿的通用型铲装结构，斗齿采用可拆卸式安装设计，斗刃做了加厚耐磨处理，可适配散状砂石、土方、工业废料、袋装物料等多种介质的铲装、转运、堆垛作业，铲斗与动臂的铰接点位置经过反复校核，在举升极限位置时可保证足够的卸料高度，同时在收斗位置能避免物料洒落至驾驶室前方。动臂采用双侧对称的箱型焊接结构，沿机身两侧布置，举升过程中动臂运动轨迹平稳，不会遮挡驾驶员的前方作业视野，动臂与机身的铰接点位于机身中后段，可平衡铲斗满载时的前端载荷，避免整机作业时出现翘头失稳的问题。

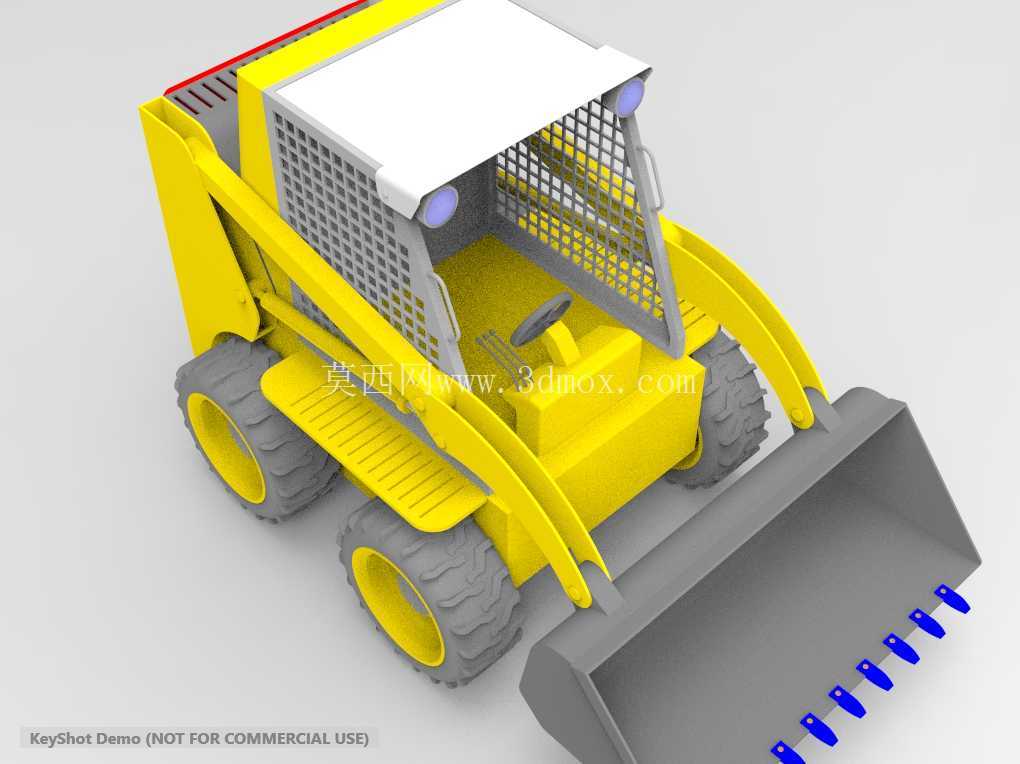

　　驾驶室采用防落物的网格防护结构，顶部设置遮阳挡雨的顶棚，防护网格的网格尺寸经过优化，既可以阻挡作业过程中飞溅的碎石、物料撞击驾驶员，又不会过度遮挡观察视野，驾驶室内部预留了操纵机构、座椅的安装空间，操纵杆件的布置位置符合人体工程学要求，驾驶员无需大幅挪动身体即可完成所有行走、举升、收斗的操作动作。机身尾部预留了动力系统、液压系统的安装舱位，液压管路沿动臂内侧与机身内部走线，避免作业过程中管路被外物剐蹭破损，液压油缸的铰接点位置匹配动臂的运动行程，可保证举升、收斗动作的出力均匀，无运动死点。轮胎采用大花纹的工程专用越野轮胎，胎面深度足够应对工地、厂区的非硬化路面，轮毂与轮边驱动结构直接连接，传动路径短，传动效率高，四轮接地比压经过匹配计算，在松软路面作业时可减少下陷量，提升整机的通过性能。整机的外形尺寸边界经过严格控制，长度方向包含铲斗在内的尺寸适配小型货运车辆的装载要求，可无需拆解直接通过普通轻卡转运，宽度方向可通过常规的厂区防火门、施工临时通道，高度方向可进入层高较低的厂房、地下空间作业。

　　设计过程中对所有运动部件做了干涉校核，动臂举升、下降、收斗、卸料的全行程内，各部件之间无运动碰撞，铰接点的衬套安装位置预留了润滑维护空间，日常保养时可方便加注润滑脂，易损件如斗齿、轮胎、液压密封件的安装尺寸均采用行业通用规格，后期运维更换无需定制特殊配件。机身侧面设置了检修口盖板，日常检查液压油位、清理散热器、维护动力系统时无需拆解大面积外壳，可大幅降低日常维护的工作量。整机的配重分布经过重心校核，空载与满载状态下的重心均落在四轮支撑的安全范围内，坡道作业、侧方卸料时的稳定性满足工程作业的安全要求，不会发生侧翻风险。
