铰接式轮式装载机整机三维结构设计

项目分类:机械设备 发布时间:2026-06-01 ID:1167793
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计
  • 铰接式轮式装载机整机三维结构设计

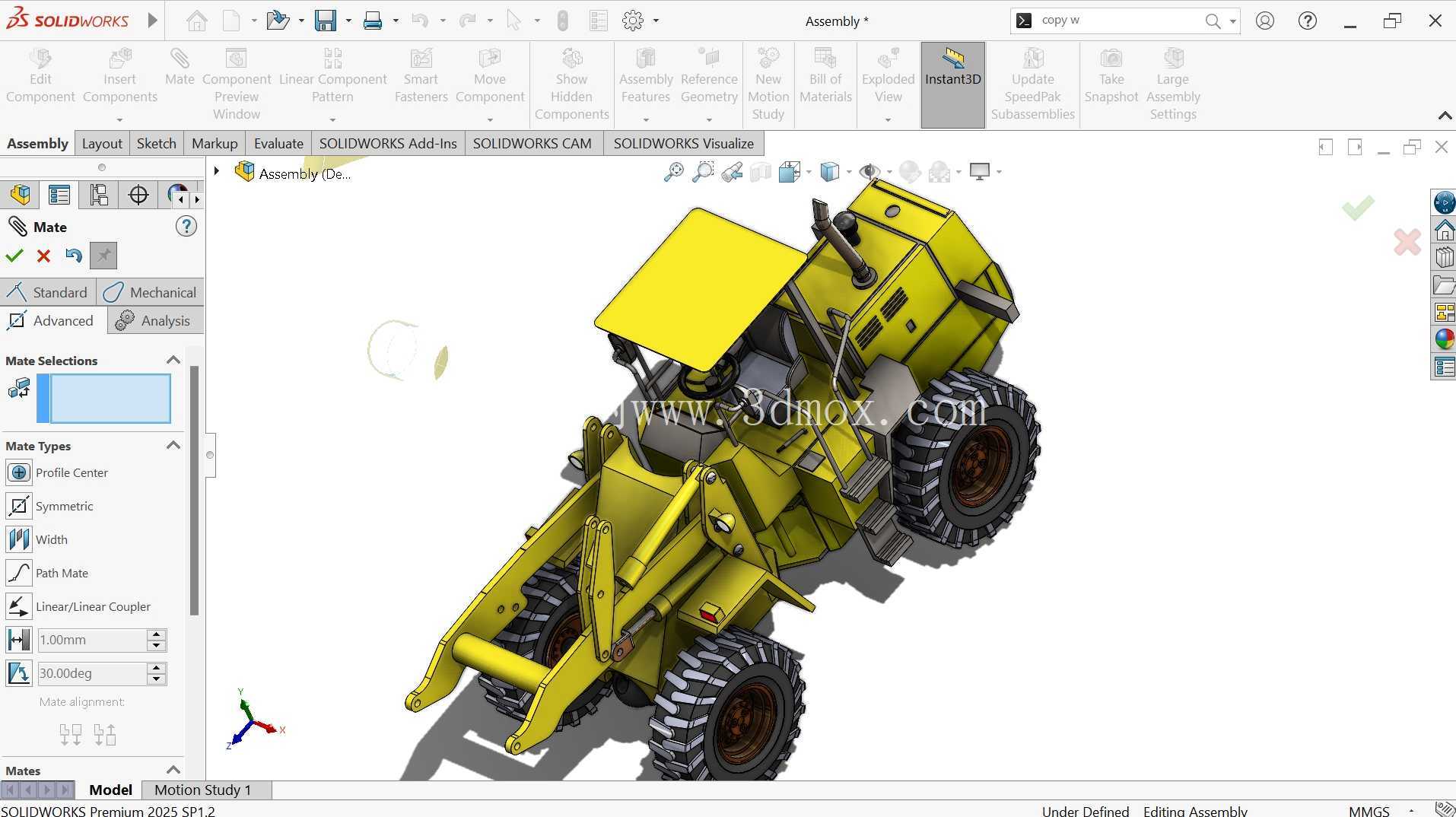

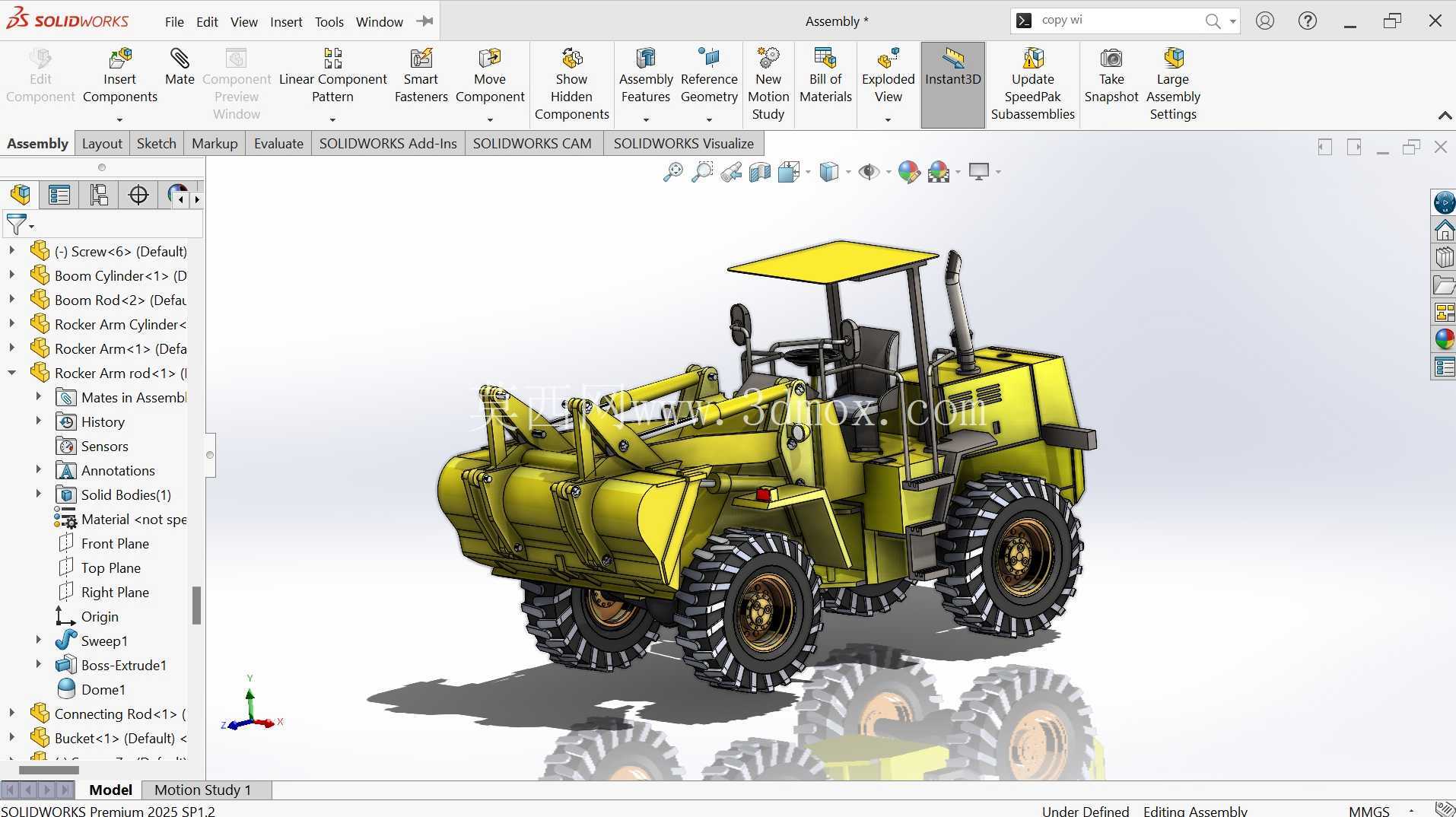

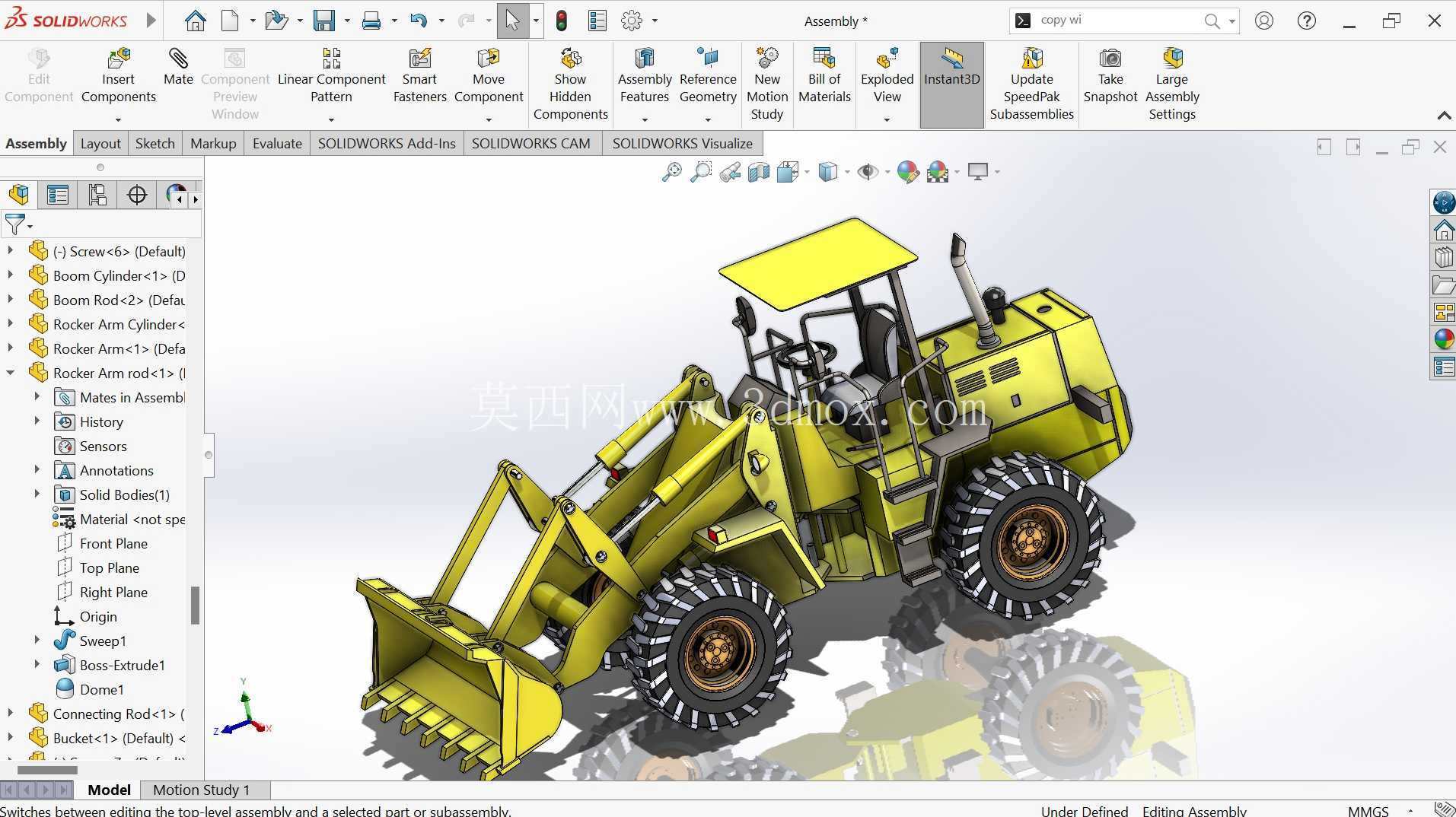

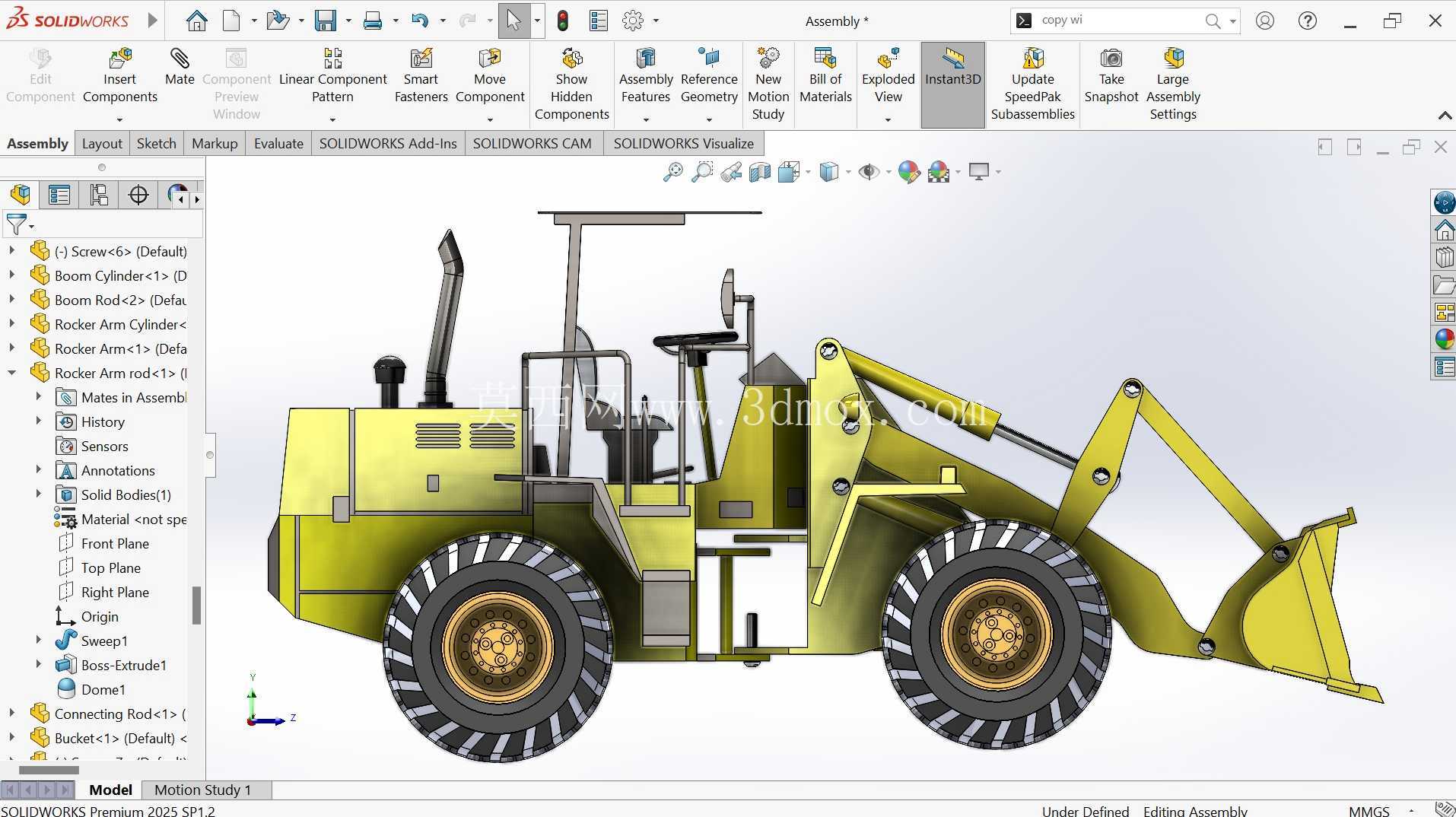

在土石方转运、散料装卸、基建场地清整、矿山短距离物料倒运这类作业场景里,轮式装载机是出场率极高的通用工程设备,相比履带式机型,它的转场速度更快,对硬化路面的破坏程度更低,在市政施工、货场散料堆存、小型矿山采掘面的辅助作业里适配性极强。这套三维装配结构完整还原了铰接式轮装的全部机械构成,没有做简化的外观包覆处理,每一处运动副的连接关系、零件间的装配约束都按照实际设备的物理连接逻辑搭建,能直接用于运动仿真验证、结构受力分析的前置建模参考。

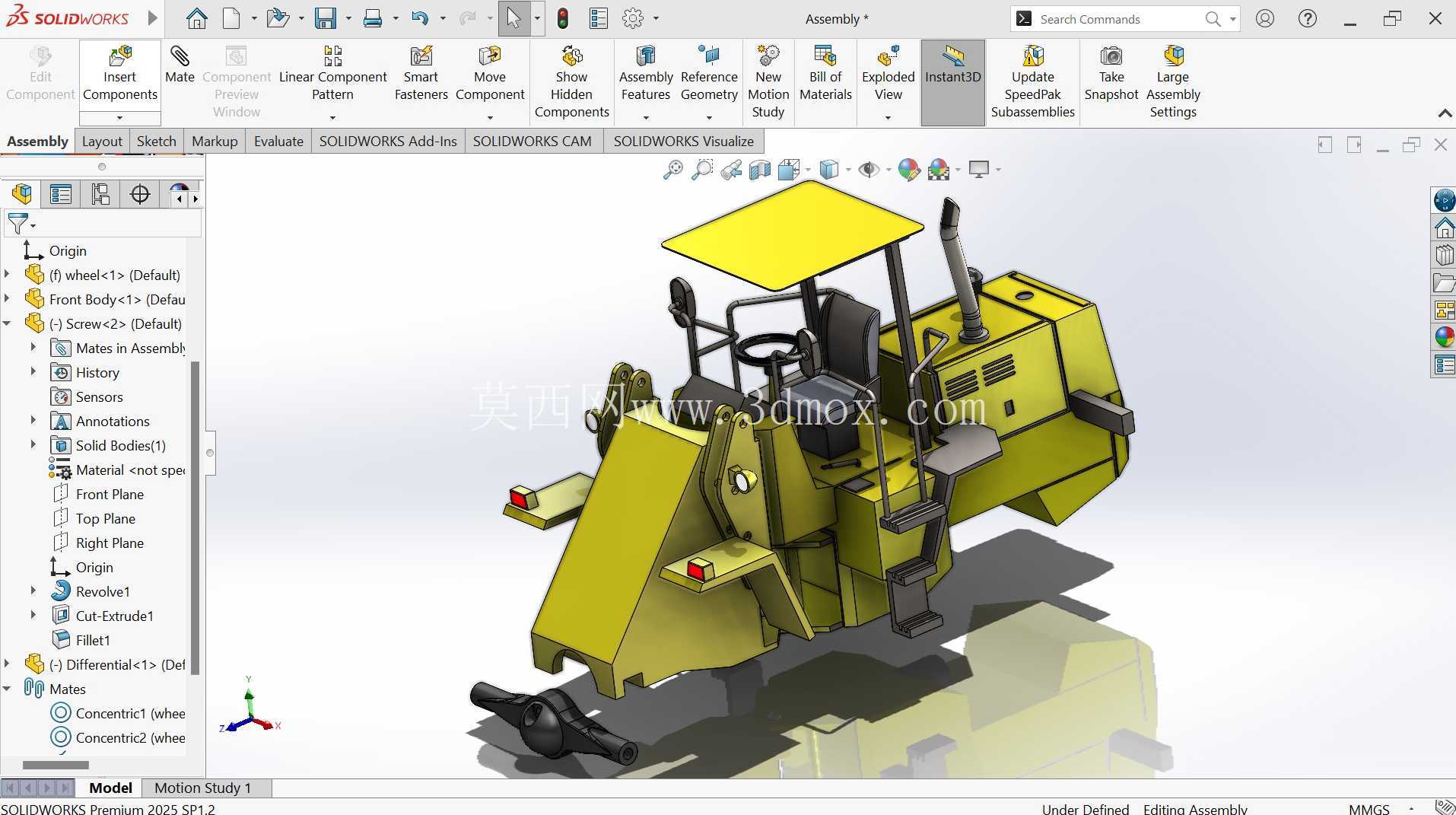

从实际作业逻辑来看,这类设备的核心功能围绕铲斗的掘起、举升、倾卸,以及整机的转向、行走展开,建模时首先要锁定的是前后车架的铰接回转边界,这部分是轮装区别于整体车架设备的核心结构——前车架承载工作装置与前驱动桥,后车架布置动力舱、驾驶室与后驱动桥,中间通过上下铰接销连接,转向动作由左右对称布置的转向油缸推拉实现,建模时需要严格控制铰接点的同轴度,预留转向时的车架间隙,避免左右满打方向时前后车架出现结构干涉。

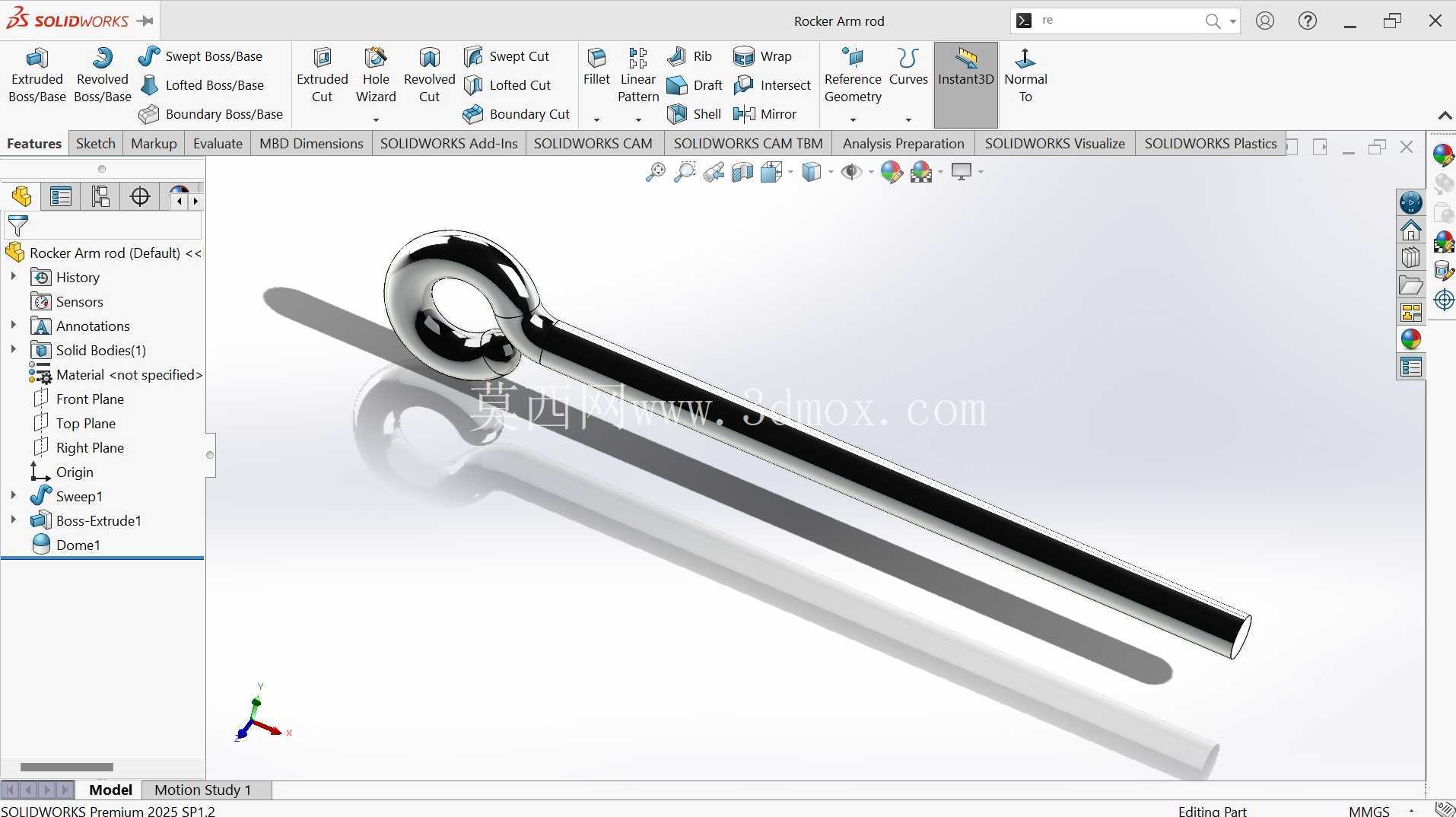

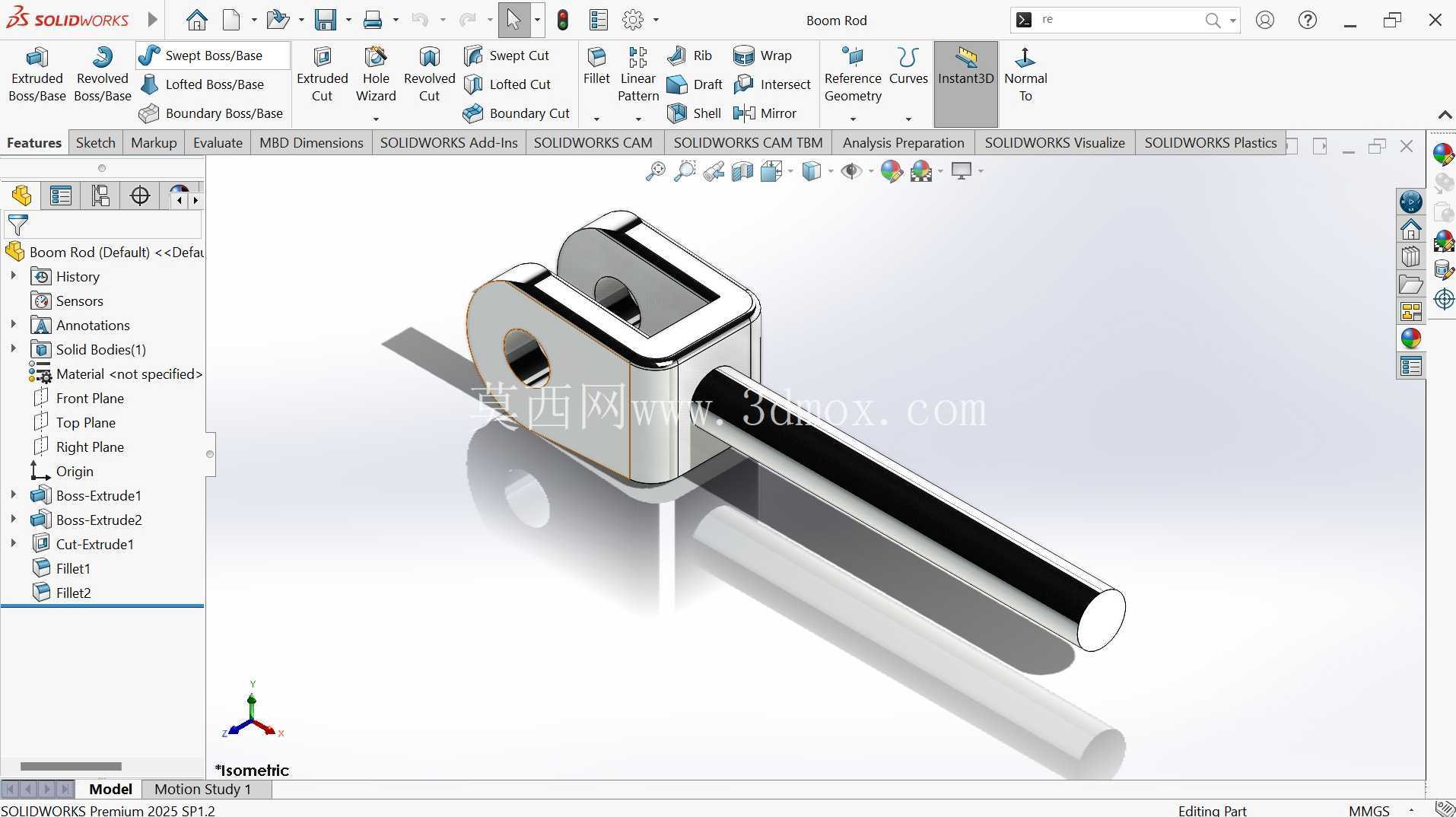

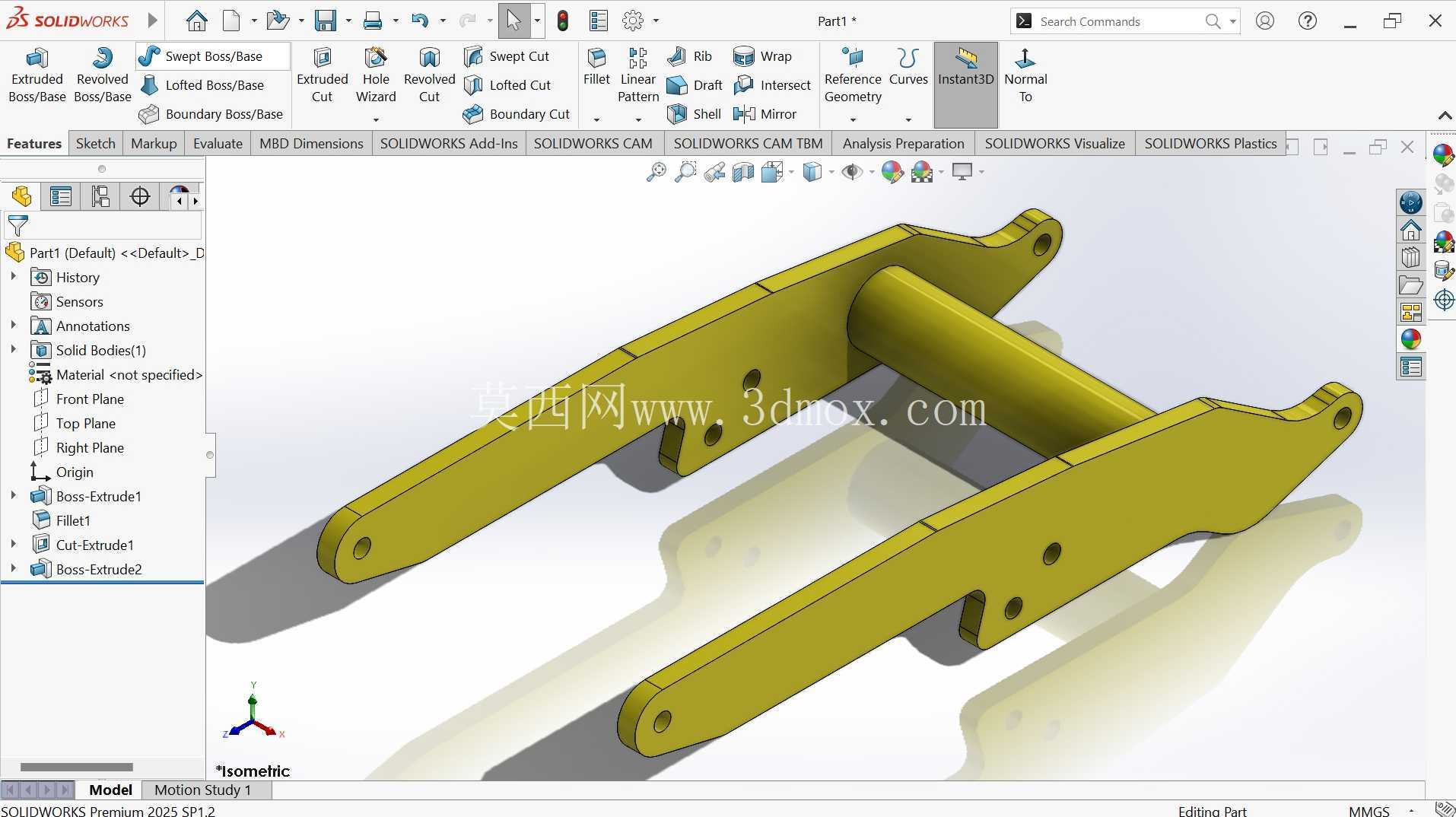

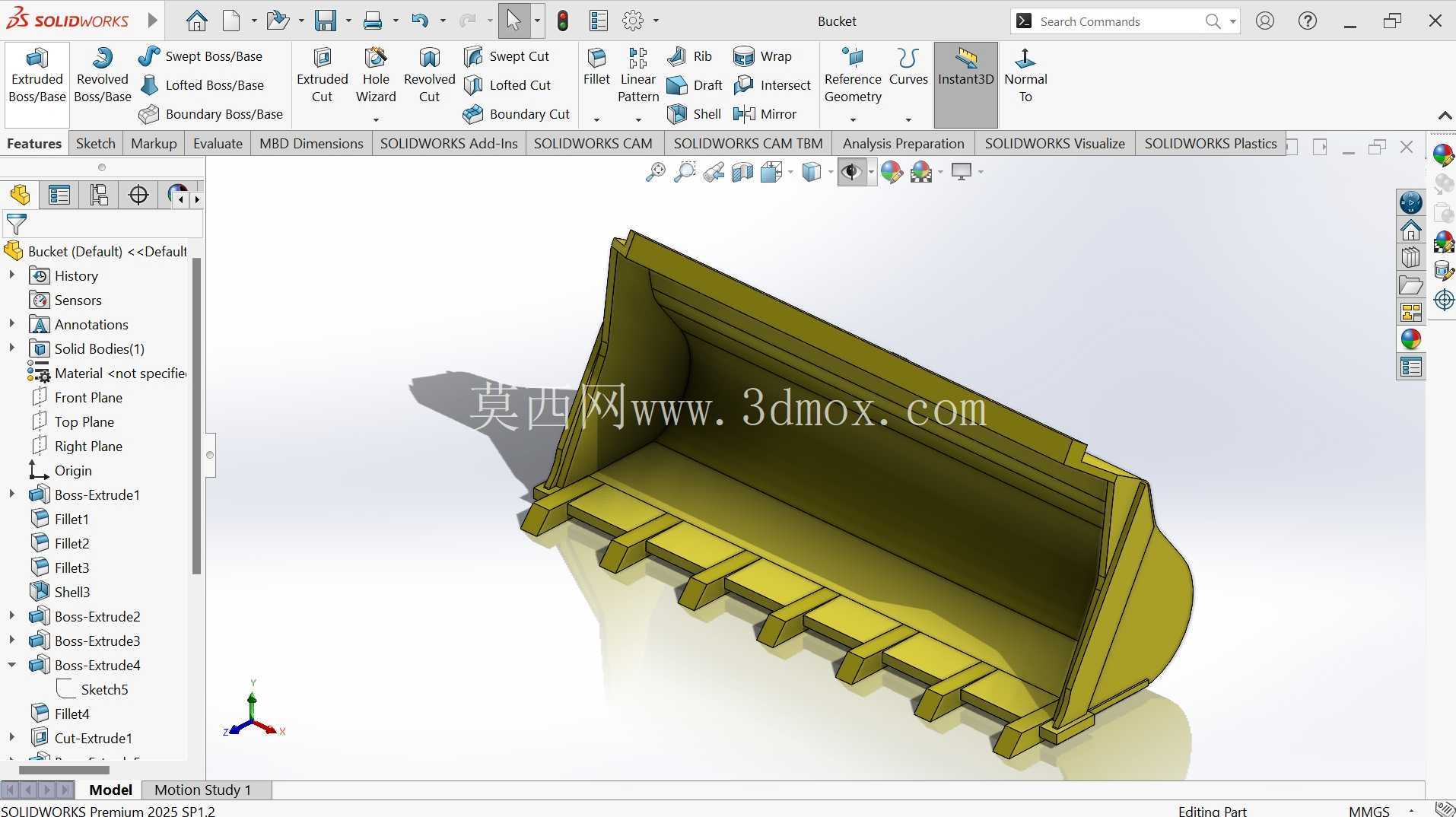

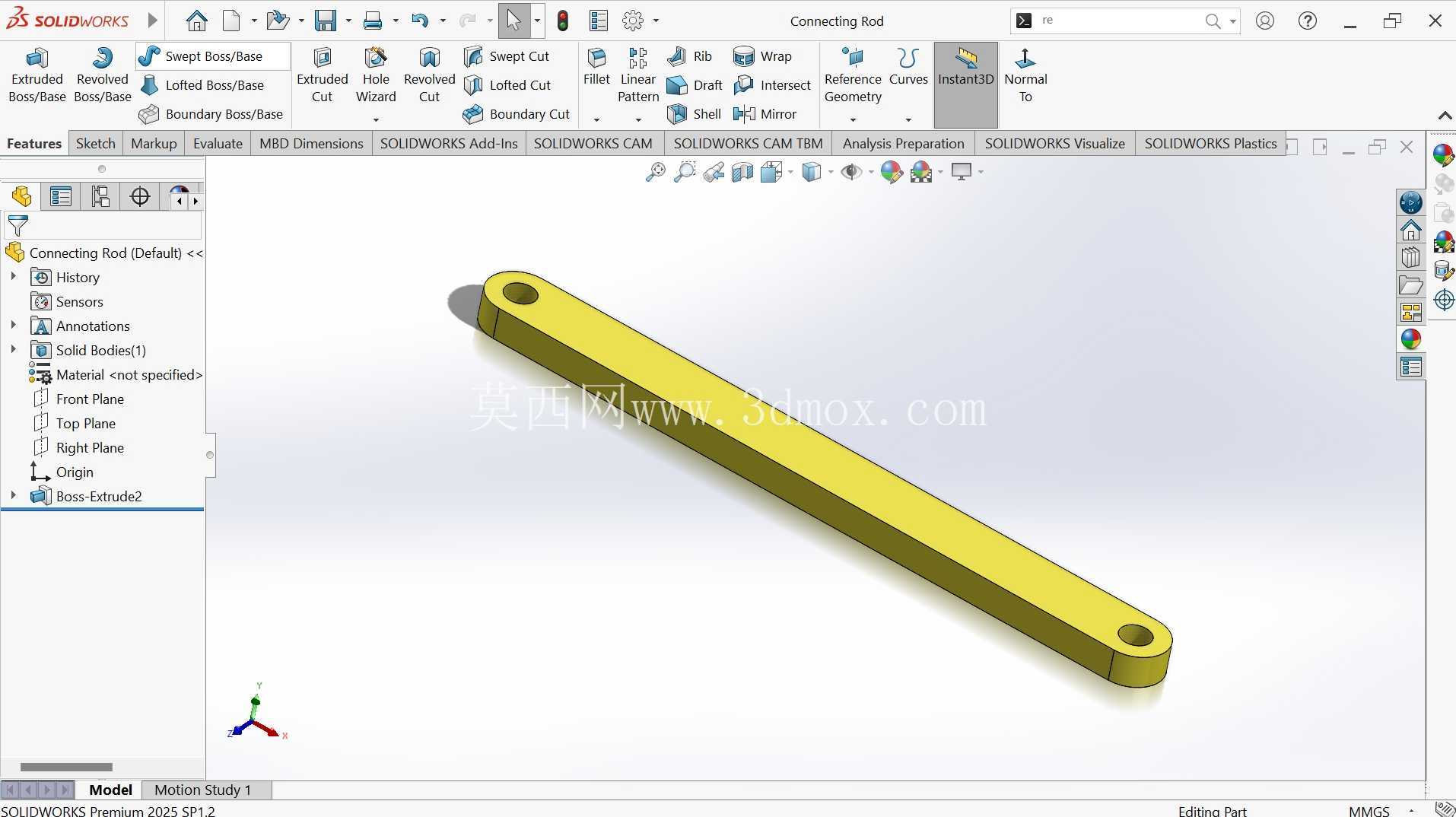

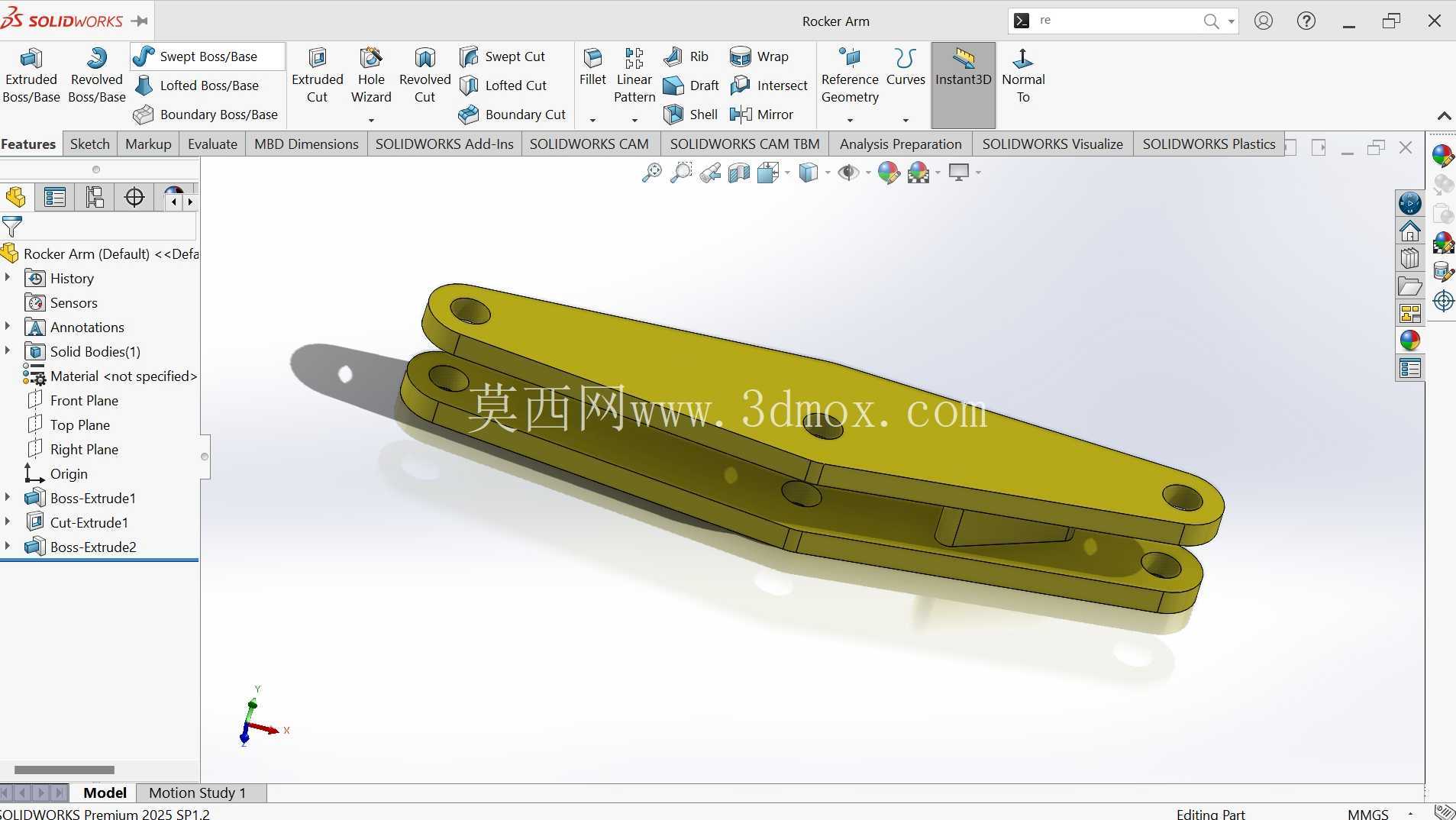

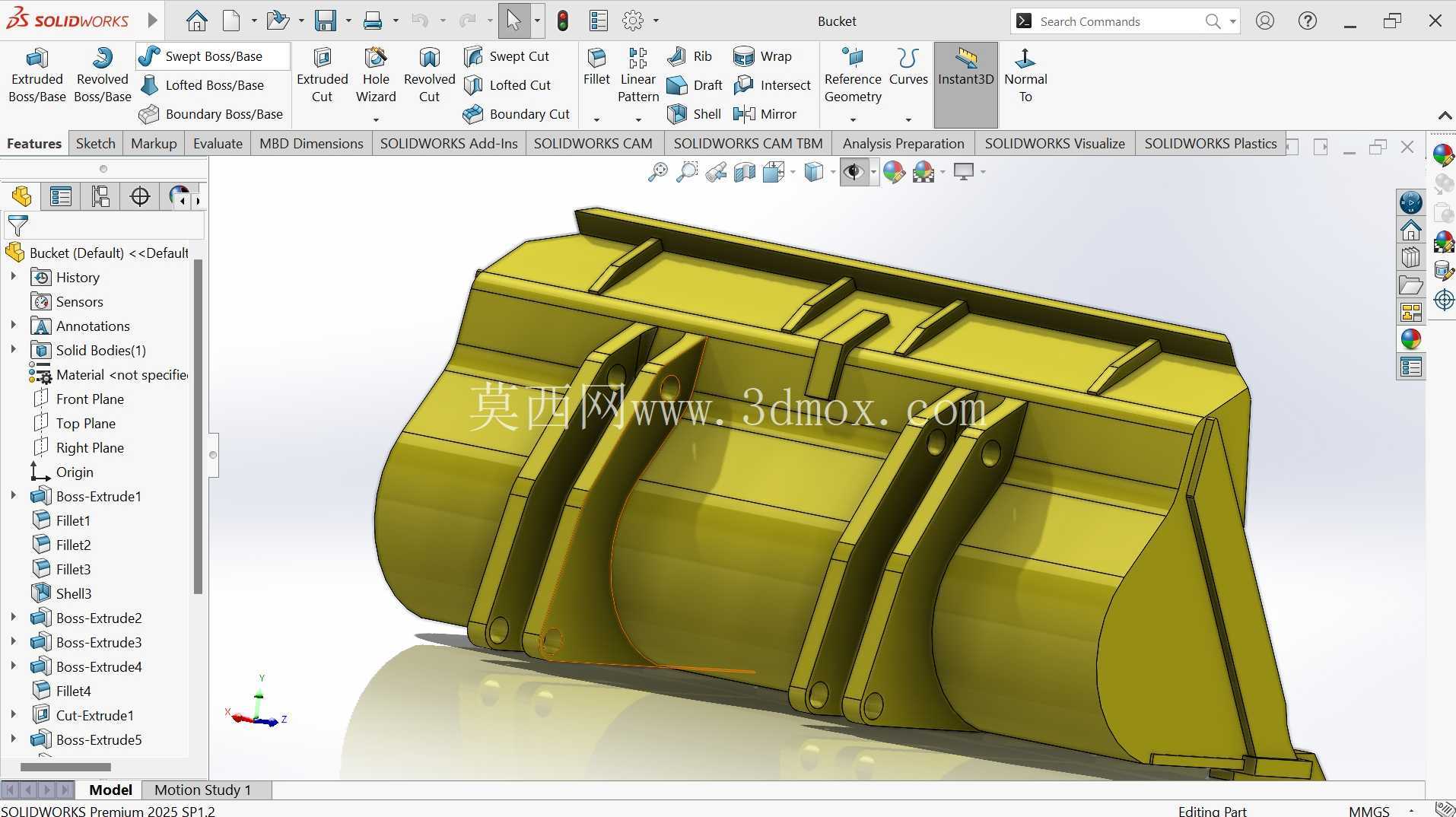

工作装置部分采用常见的反转六连杆结构,建模时依次梳理了动臂与前车架的铰接点、动臂油缸的安装位、摇臂的中间回转支点、铲斗拉杆的连接端、铲斗与动臂前端的铰接位,每一处连杆的长度比例、铰接点的相对位置都参照实际作业参数设定,保证动臂举升过程中铲斗能保持近似平动的状态,避免散料在举升过程中洒落;同时铲斗的倾翻角度也按照实际卸料需求设置,保证在最高举升位置时,铲斗倾翻角度能满足快速卸料的要求,不会出现物料卡滞的情况。

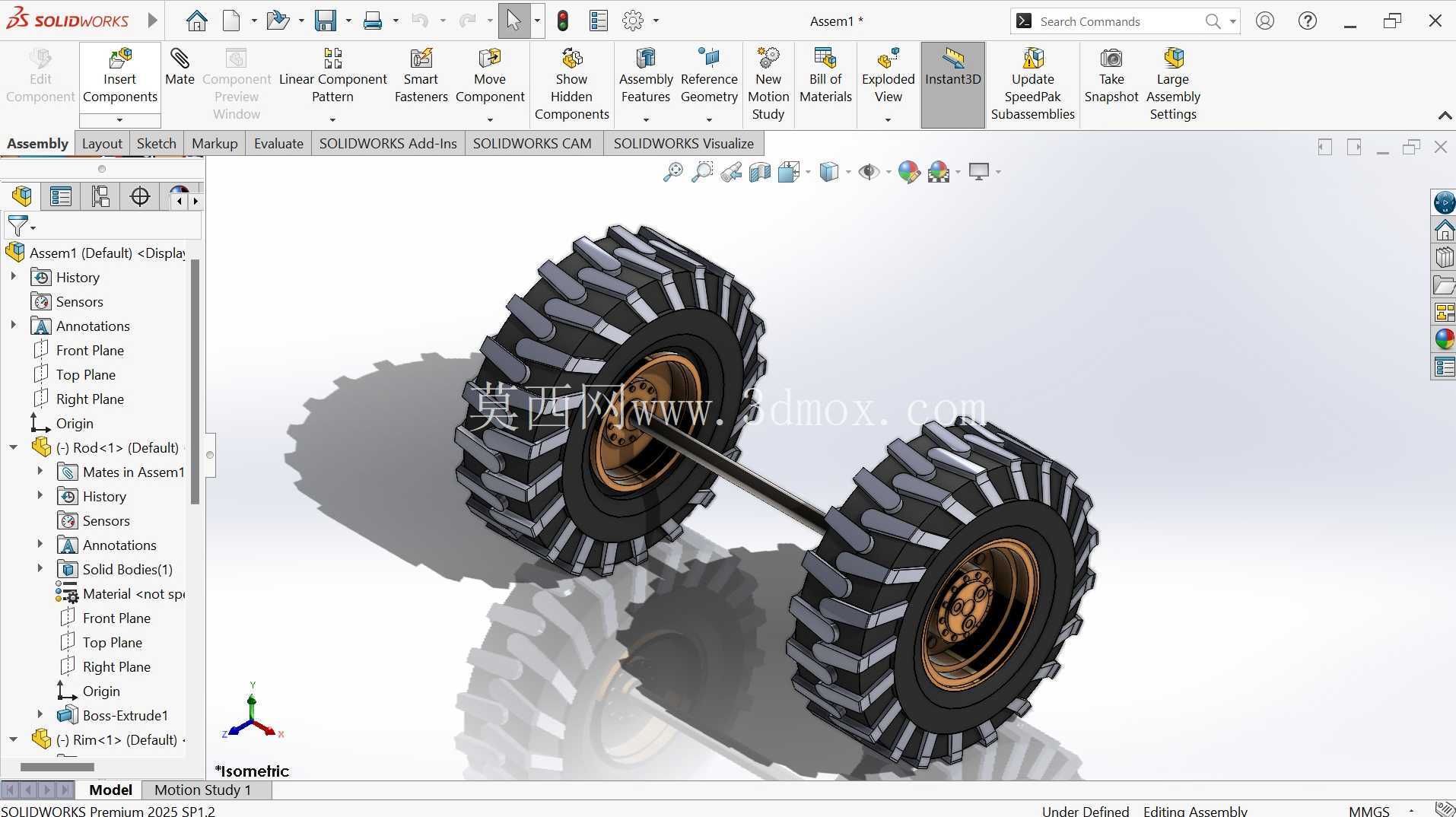

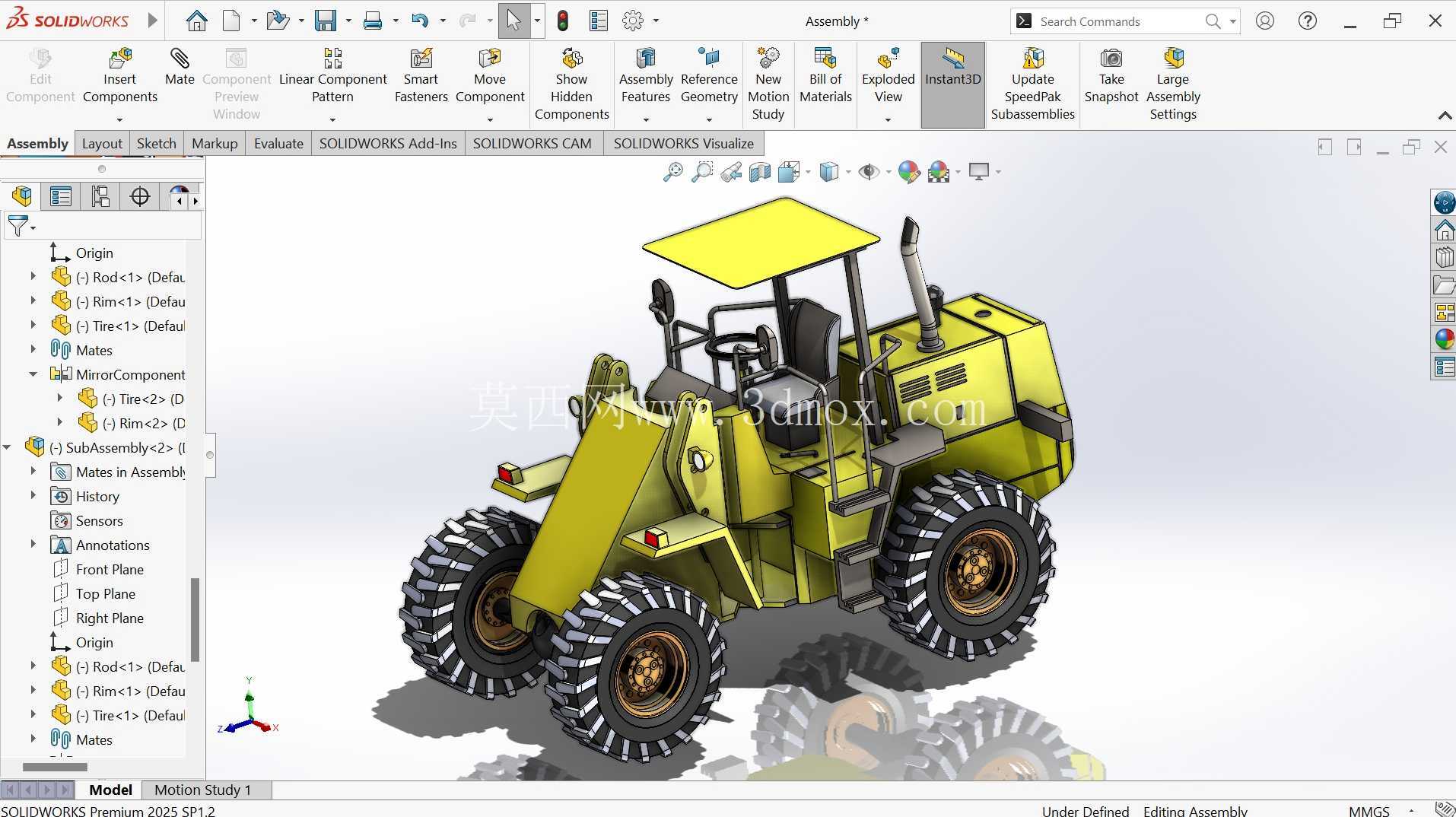

行走系统部分单独搭建了前后驱动桥、轮边减速器、轮胎轮毂的完整结构,轮胎的花纹、轮辋的连接螺栓都做了实体建模,前后桥与车架的连接通过悬挂支座实现,预留了作业时的缓冲摆动余量;驾驶室部分做了简化的安全架结构,顶棚的安装位置、操纵台的预留空间都符合实际人机工程的布置要求,不会出现操作空间干涉的问题。动力舱的布置预留了发动机、液压油箱、燃油箱的安装边界,各个部件之间的检修间隙也按照实际维护需求做了预留,方便后续做管路布置、散热系统的配套建模。

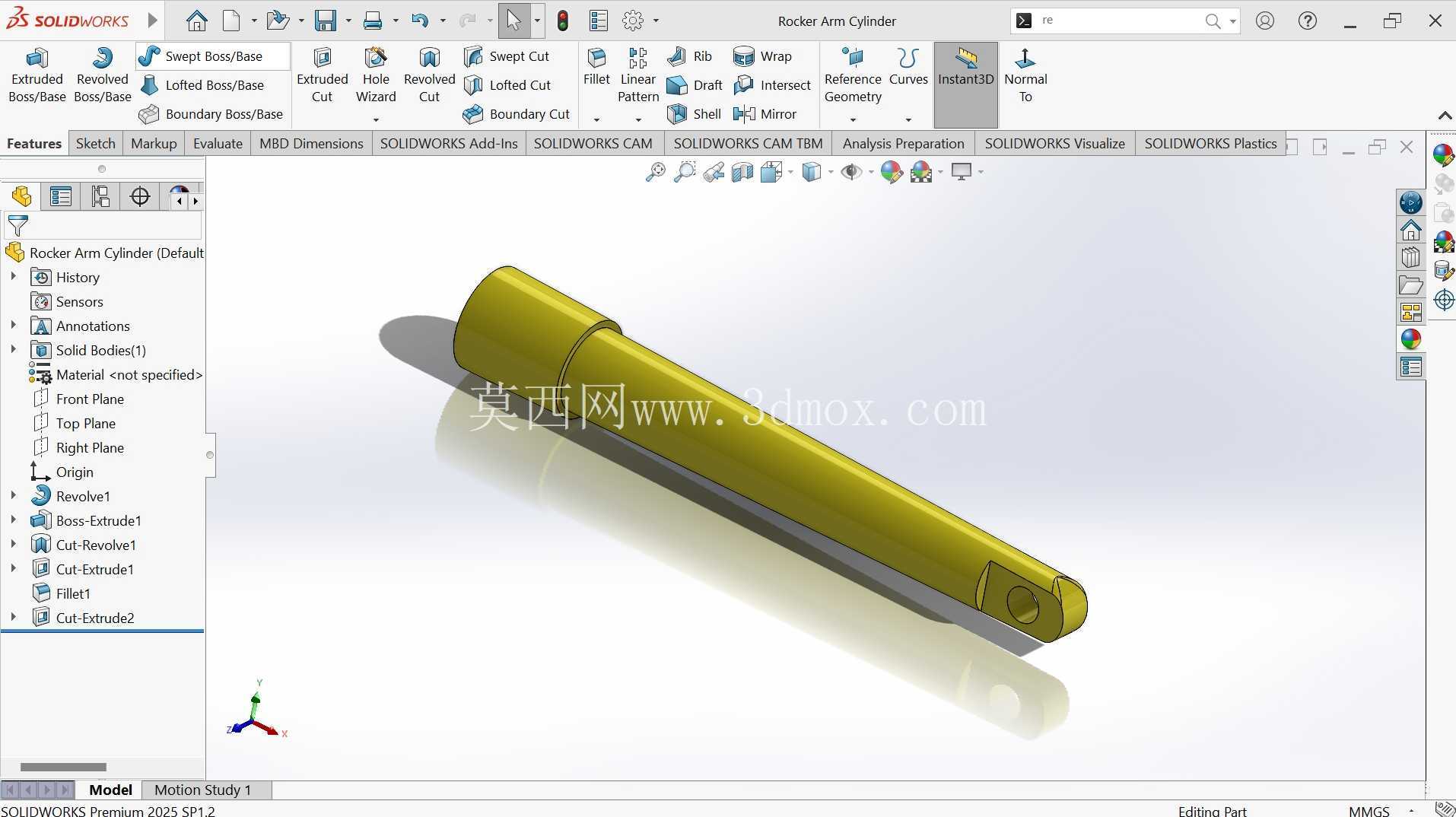

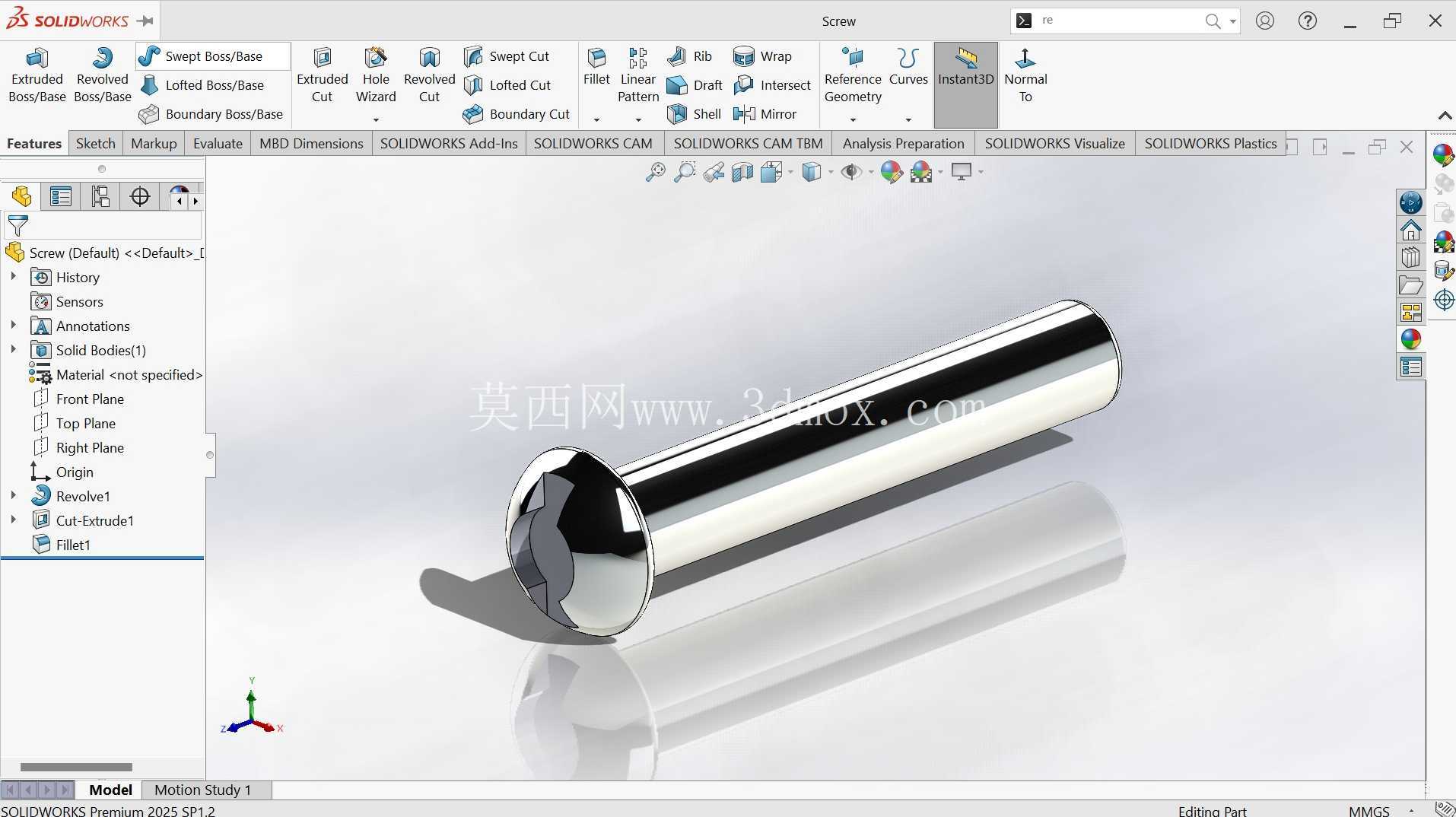

建模过程中所有的运动副都添加了符合实际工况的约束,动臂油缸、转斗油缸、转向油缸都设置了合理的行程参数,能直接模拟从铲装、举升、卸料、复位的完整工作循环,也能模拟左右转向的整机运动状态。零件建模时区分了焊接件与装配件的结构差异,比如前车架、动臂这类焊接结构件,是按照板材拼焊的逻辑拆分建模的,能直接导出对应的板材下料尺寸参考;销轴、螺栓这类标准件都按照对应国标规格建模,方便后续生成工程图时直接调取标准件明细。

从安装边界来看,整机的宽度控制在常规轮装的尺寸范围内,能满足一般工地便道的通行要求,最小转弯半径按照铰接转向的角度计算,符合狭小场地作业的转向需求;工作装置的最大举升高度满足常规货运车辆的卸料高度要求,掘起力对应的连杆力臂参数也符合同级别设备的作业能力,不会出现结构参数与实际作业需求脱节的问题。整个装配体的零件层级按照实际装配逻辑划分,从总装到部件装配再到单个零件的层级清晰,能快速定位到任意一个零件的结构,不管是做局部结构的优化改型,还是做整机的运动学、动力学仿真,都不需要再做大量的结构修补工作,能直接作为同级别轮式装载机开发的基础建模参考,也能用于机械设计教学中的装配结构、运动原理演示。
