桌面级FDM设备双挤出送料结构设计

　　做桌面级FDM设备改装这么多年，见过不少用户在双色打印、多材料切换场景下踩的坑，单挤出头换料的残留串色、换料等待时间长、不同材料进料阻力不匹配导致的堵头断料，这些问题在小批量打样、创客手板制作场景里尤为突出，这套双挤出送料结构就是针对这些实际痛点做的适配设计。先从安装边界说起，整个结构的安装孔位完全匹配常见的2020铝型材龙门安装位，安装面的定位销孔做了H7公差配合，不需要额外做转接件就能直接固定在X轴滑台上，整体厚度控制在42mm以内，不会和两侧的Z轴导轨、限位开关产生运动干涉，打印过程中X轴往复运动的惯量也经过配重核算，不会因为单侧重量偏移导致打印层纹错位。

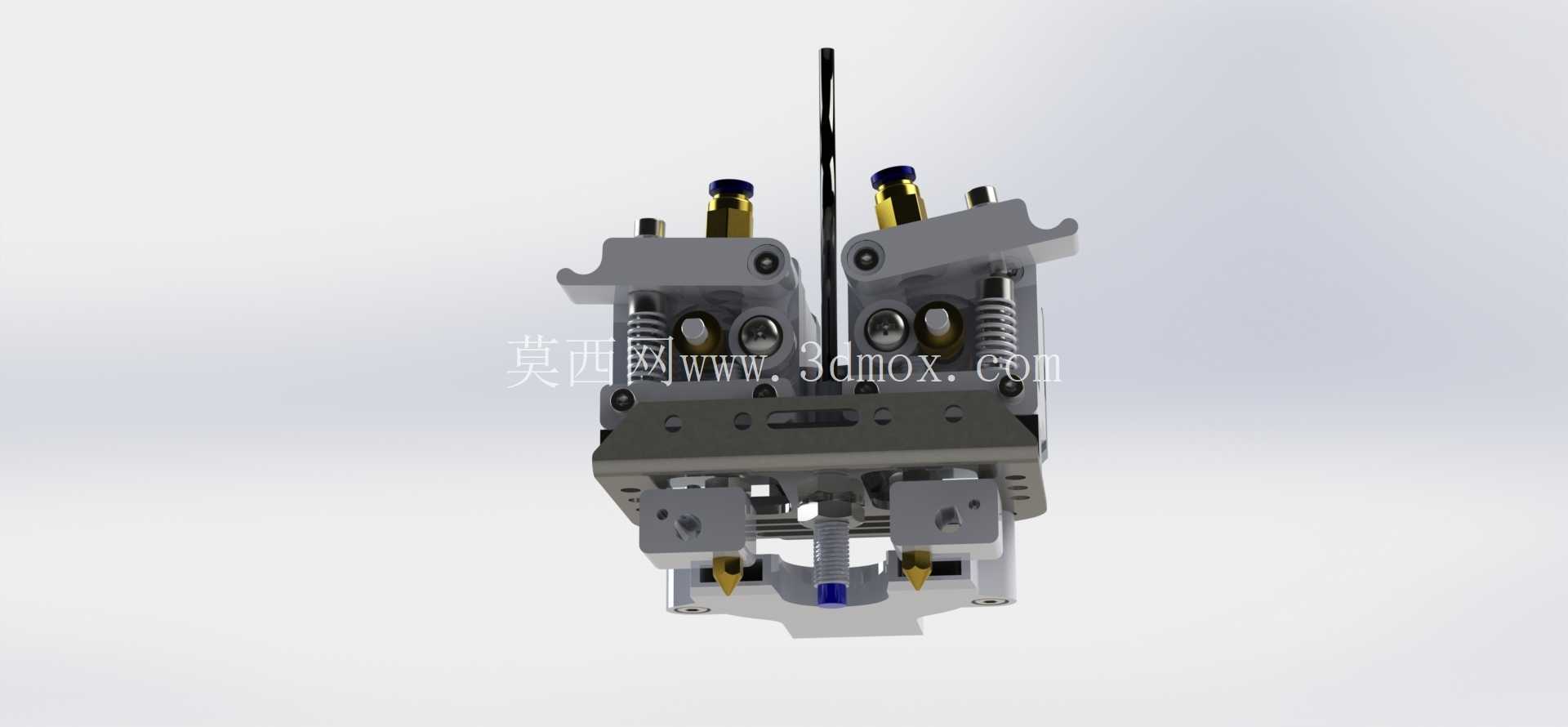

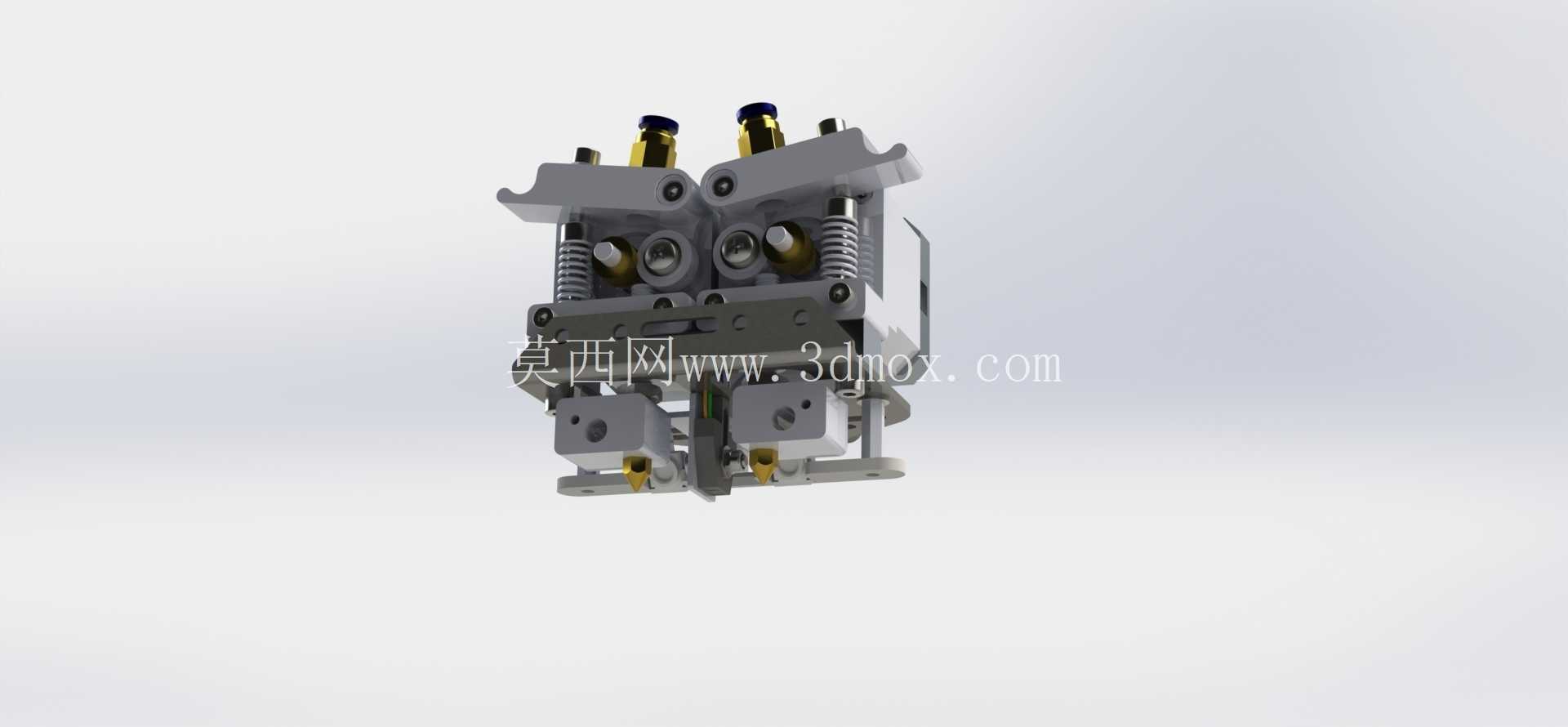

　　从功能特性上看，两套独立的送料轮组件分别对应两路进料通道，每一路都配置了独立的压紧弹簧调节结构，针对PLA、ABS、TPU不同硬度的耗材，可以单独调整压轮对耗材的压紧力，比如打印柔性TPU的时候可以适当加大压紧力避免耗材打滑，打印脆性PLA的时候减小压紧力防止耗材被压裂变形，两路进料通道的末端汇流到同一个喷嘴流道，相比独立双喷嘴的结构，不会出现两个喷嘴高度差调平困难、打印时闲置喷嘴刮蹭打印件表面的问题，同时双色切换时的流道残留长度控制在8mm以内，大幅减少换料时的废料排出量，降低耗材损耗。

　　设计思路上没有采用市面上常见的齿轮减速送料结构，而是直接用42步进电机直连送料轮，送料轮的齿形做了圆弧过渡处理，不会在耗材表面压出过深的齿痕导致耗材强度下降断在送料管里，每一路的送料通道都做了0.2mm的倒角导向，耗材穿入的时候不需要刻意对准就能顺利进入送料轮咬合位置，日常换料操作的便利性提升不少。结构上的散热部分也做了针对性优化，进料端的散热铝块和加热块之间用PEEK隔热件做了隔断，避免加热块的温度顺着进料通道向上传导，导致耗材提前膨胀软化堵在喉管位置，两套挤出组件的固定座采用一体化钣金折弯加工，相比拼接式的塑料固定座，长期工作下的形变量控制在0.05mm以内，不会因为反复拆装压紧弹簧导致固定座变形影响送料精度。

　　实际应用场景里，这套结构既可以用于新设备的原厂配套，也适合老款单挤出桌面3D打印机的用户自行改装，不需要更换主板，只需要在固件里增加第二路挤出机的驱动参数就能实现双色打印、水溶性支撑材料打印的功能，打印水溶性支撑的时候，可以一路走模型材料一路走PVA支撑材料，打印完成后支撑可以直接溶解去除，不需要手动撬除支撑破坏模型表面细节，做复杂内腔结构的手板打样时优势非常明显。日常维护的时候，整个送料轮组件只需要拧开两个压紧螺丝就能拆开，清理送料轮齿缝里的耗材碎屑不需要完全拆解整个挤出头，喉管和喷嘴的连接采用标准M6螺纹，市面上通用的E3D系列喷嘴都能直接替换，用户不需要采购专用配件就能完成日常易损件的更换。结构的运动部件之间都预留了足够的润滑间隙，长期往复送料的磨损量经过实测，连续工作1000小时后的送料精度误差依然能控制在0.1mm以内，不会因为送料轮磨损导致出丝量不足、打印件填充密度不够的问题。针对高速打印场景，这套结构的送料响应速度也做了适配，步进电机的安装位置尽量靠近送料轮，减少传动间隙，在150mm/s的打印速度下依然能保证出丝均匀，不会出现高速打印时送料跟不上导致的断丝、缺料问题。
