适配回收挤压铝材的3D打印机转轮床架

在桌面级FDM3D打印机的运动系统改造场景中，X轴或Y轴的运动转轮支撑结构往往是影响打印精度与运行稳定性的核心部件之一，这款床架结构正是针对采用25.4毫米回收挤压铝材搭建的打印机运动单元设计的配套转轮支撑组件。从实际使用场景来看，不少DIY玩家和小型工作室会选用成本更低的回收挤压铝型材作为打印机的运动导轨基材，这类型材虽然截面尺寸符合标准，但表面平整度、形位公差往往存在小幅偏差，常规的一体式转轮座很难适配这类存在公差波动的型材，容易出现转轮卡滞、运动顿挫、运行噪音过大的问题，严重时还会因为运动阻力不均导致打印层纹错位、丢步等故障。

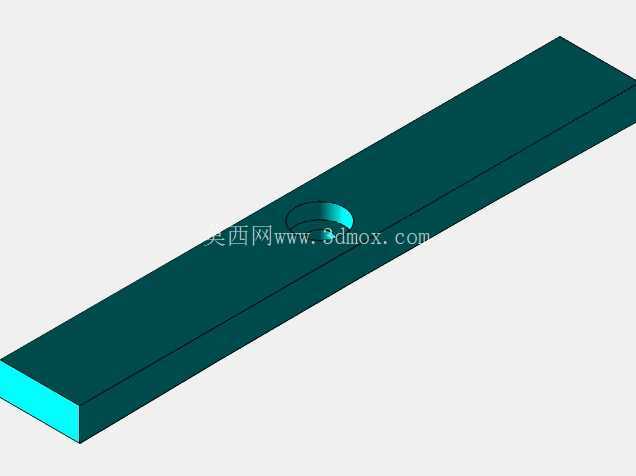

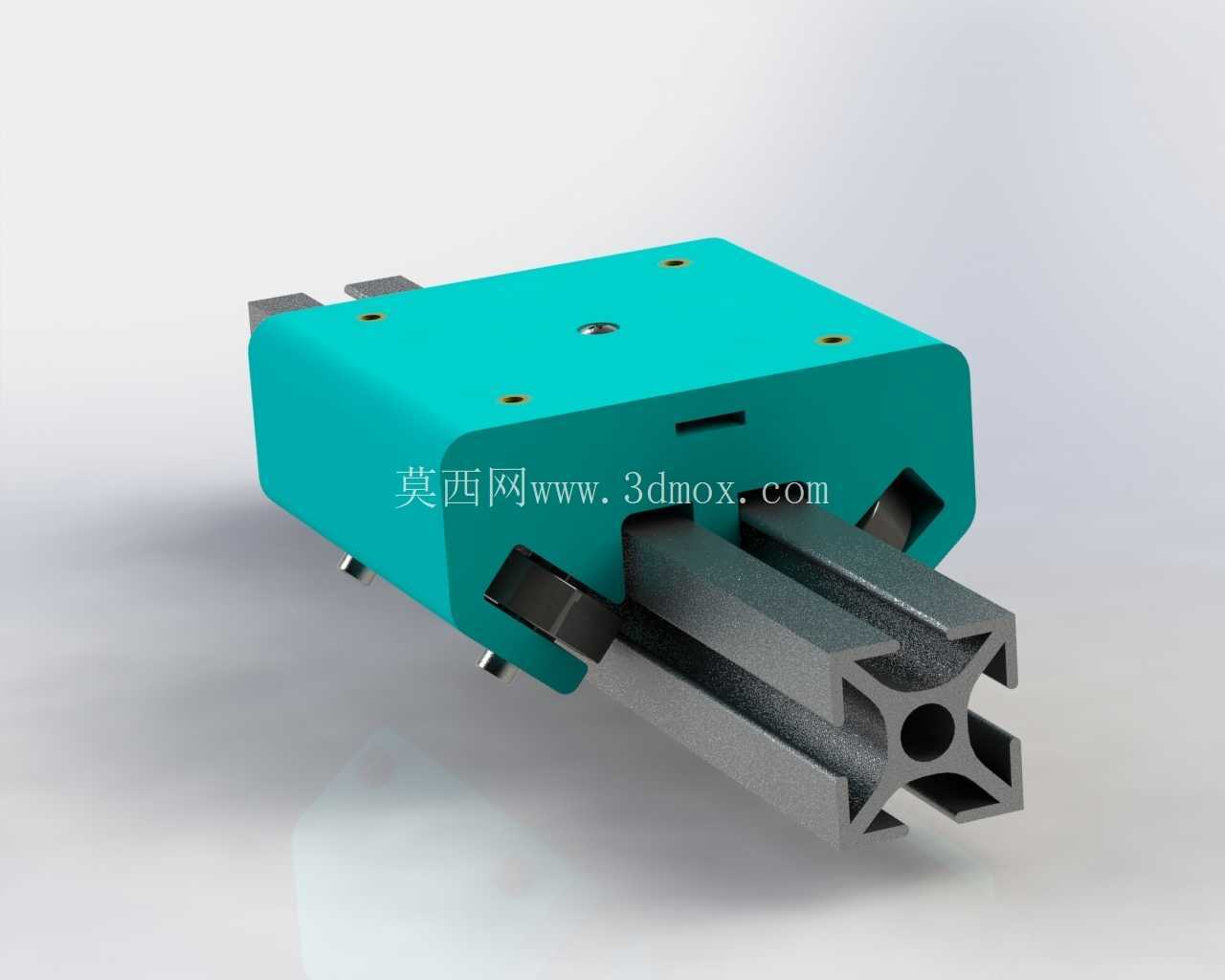

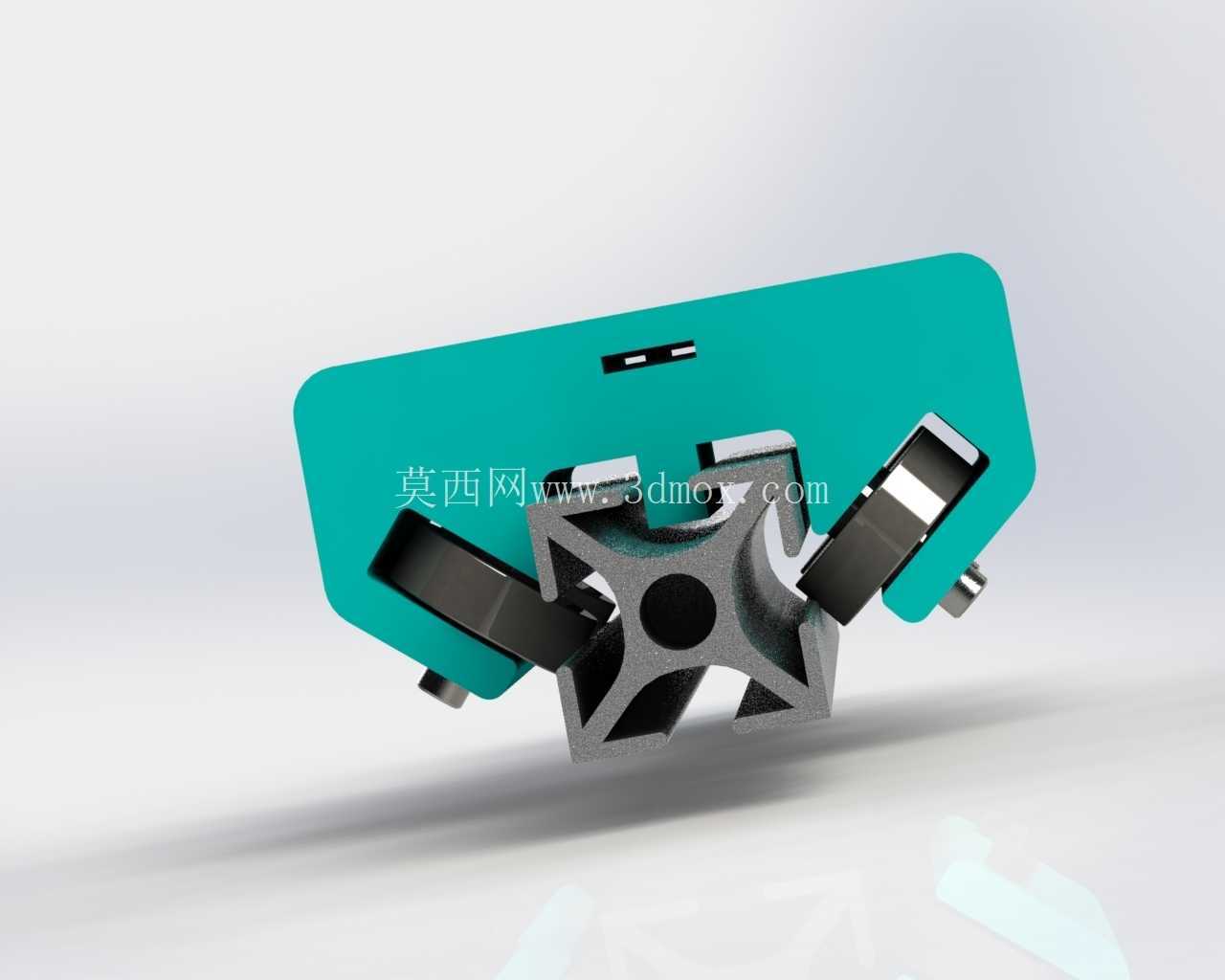

这款床架在设计时充分考虑了回收铝型材的公差适配需求，整体采用分体式卡接结构，主体支撑部分的卡槽宽度预留了0.3毫米的适配余量，能够卡合在25.4毫米宽度的挤压铝型材上，安装时不需要对型材做二次铣削加工，仅需要通过顶部的两个锁紧孔位拧入紧定螺钉，即可完成床架在型材上的固定，安装边界上，床架整体长度控制在82毫米，宽度36毫米，安装后突出型材表面的高度为28毫米，不会和打印机的打印平台、挤出机运动路径产生干涉，适配大多数采用20系列、25系列铝型材搭建的桌面级3D打印机运动轴改造。

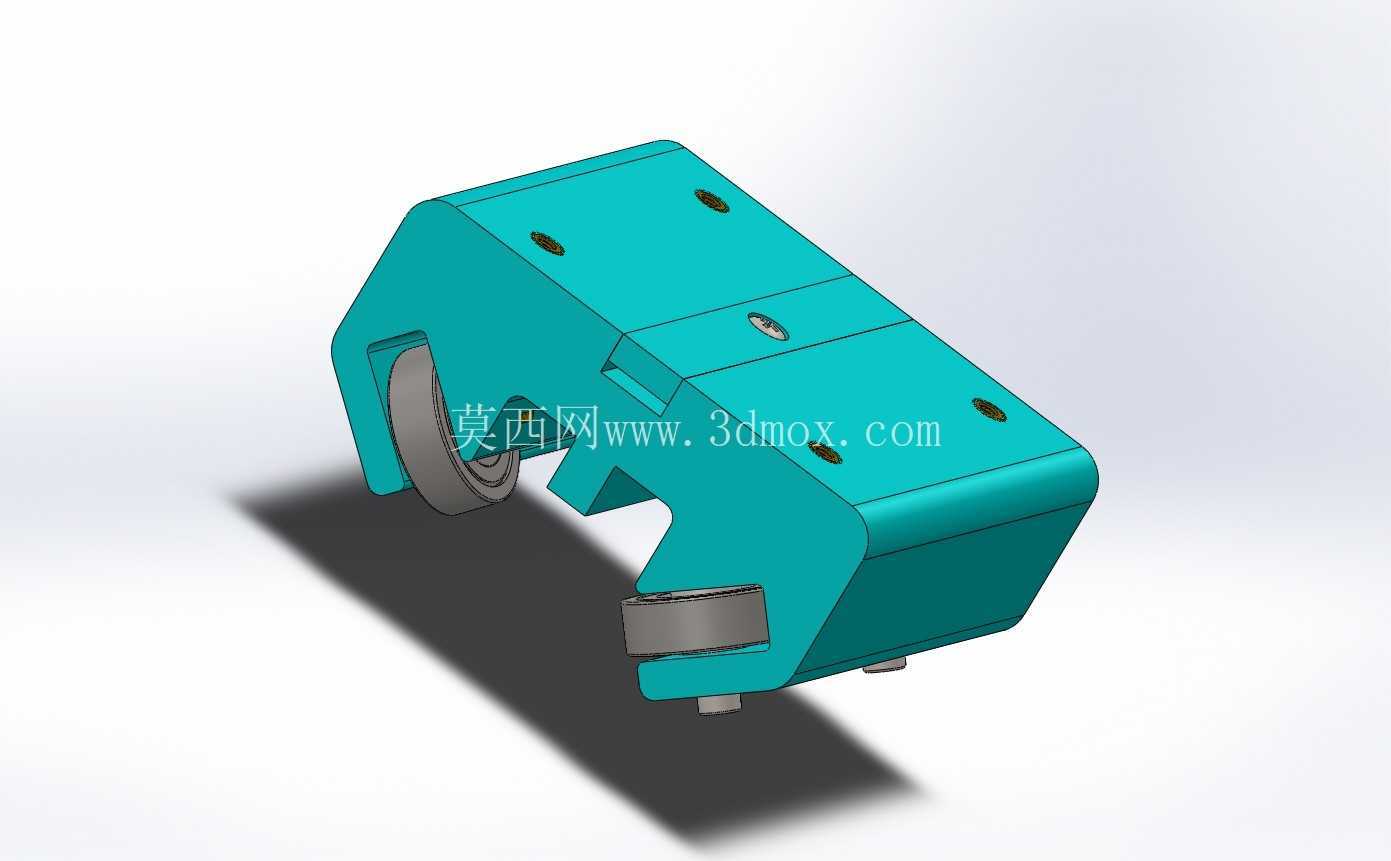

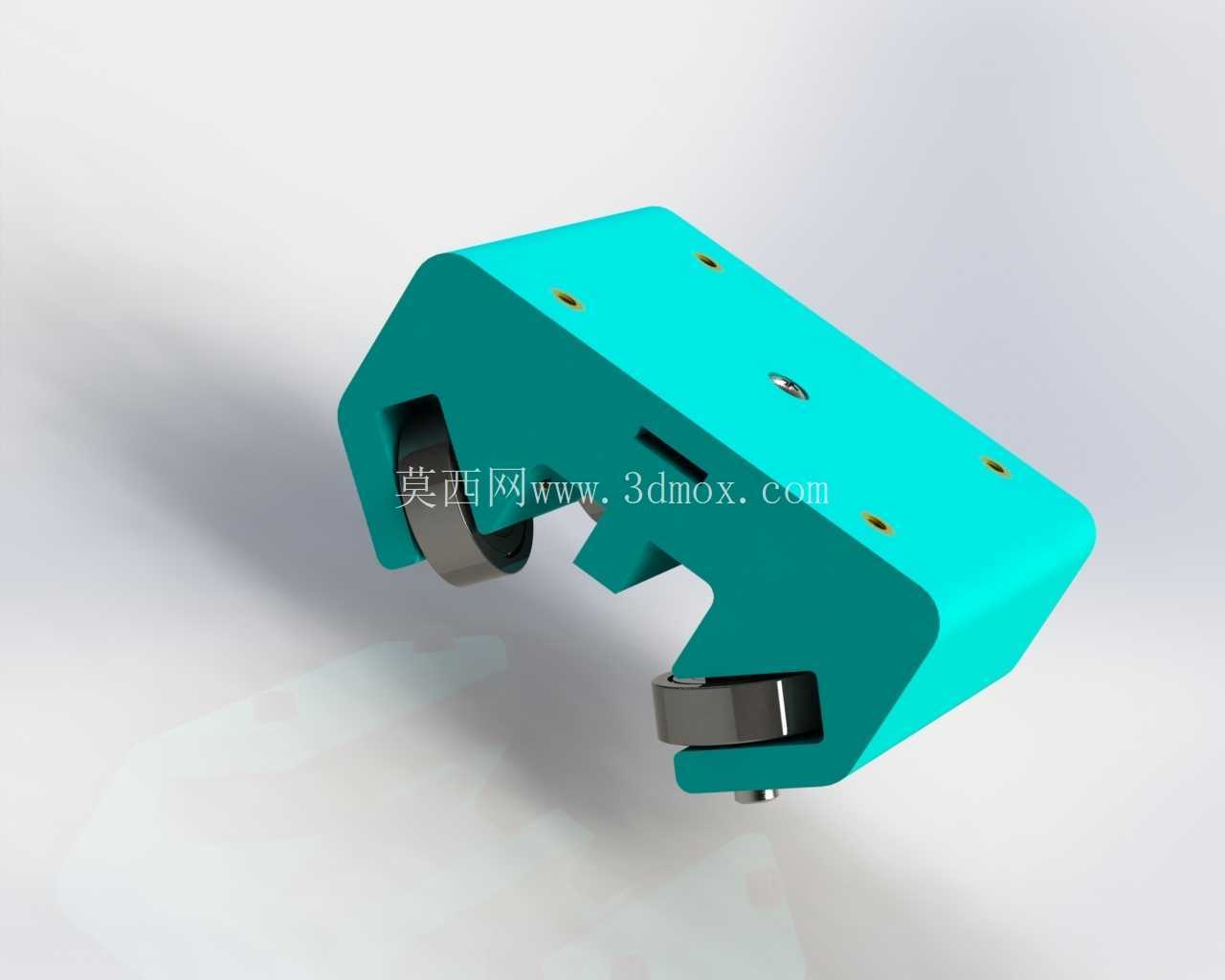

功能特性上，这款床架集成了两个转轮安装位，分别适配横向和纵向的限位导向需求，其中主转轮位采用标准608ZZ轴承的安装尺寸，轴承位的公差设计为过渡配合，安装时不需要额外涂抹固持胶即可将轴承压入到位，压入后轴承的径向跳动量可以控制在0.02毫米以内，能够保证转轮转动时的同轴度，避免运动过程中出现晃动。辅助定位的熔体嵌件安装位适配3毫米规格的标准熔体嵌件，安装后可以配合型材侧面的导向面实现预紧力的微调，用户可以根据型材表面的实际平整情况，调整嵌件的伸出长度，让转轮和型材表面的接触压力保持在合理区间，既不会因为压力过大导致转轮转动阻力增加，也不会因为压力过小出现运动过程中床架窜动的问题。

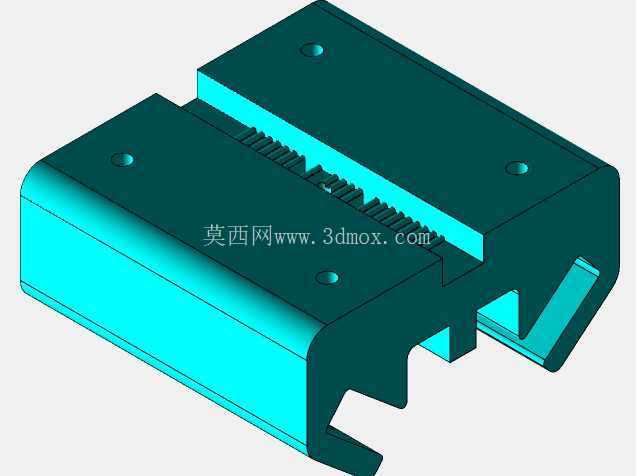

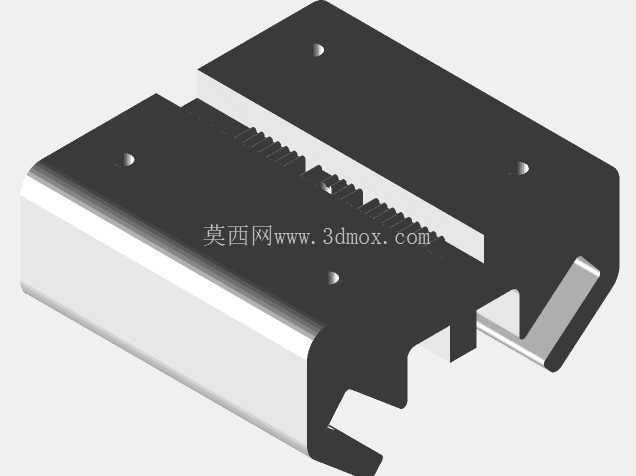

设计思路上，这款床架没有采用常规的一体式注塑或机加工结构，而是采用了分体拼接的形式，两个主体块通过中间的定位销孔实现对位，拼接后整体的结构刚性可以满足3D打印机运动轴每秒150毫米的快速移动需求，不会因为高速移动产生结构形变。床架上的G2腰带安装位是专门针对同步带传动的打印机设计的，安装位的槽宽和深度完全适配G2规格的同步带，带轮的中心高和转轮的中心高保持在同一水平面上，能够保证同步带传动时的张紧力方向和运动方向平行，避免同步带出现偏磨、跳齿的问题。从实际使用的反馈来看，采用这款床架搭配回收铝型材搭建的运动轴，运行时的噪音可以控制在45分贝以内，连续运行100小时后，转轮的磨损量小于0.01毫米，完全能够满足桌面级3D打印机长期稳定运行的需求。

在安装适配性上，这款床架的底部预留了两个限位凸台，凸台的尺寸和铝型材的槽口宽度匹配，安装时凸台可以卡入型材的槽内，起到辅助定位的作用，即使锁紧螺钉出现小幅松动，床架也不会在型材上出现横向偏移，进一步提升了运动系统的可靠性。转轮的突出量设计为5毫米，安装后轮面和型材表面的接触宽度为4毫米，接触面积足够分散运动时的载荷，即使打印机的运动单元搭载了重量较大的金属挤出机，也不会出现轮面压溃、形变的问题。针对回收铝型材表面可能存在的轻微毛刺、凸起，床架的卡槽入口处设计了15度的导向倒角，安装时不需要对型材做额外的打磨处理，即可顺利将床架卡入型材，大幅降低了DIY改造的加工门槛。
