龙门式数控雕刻加工设备结构设计

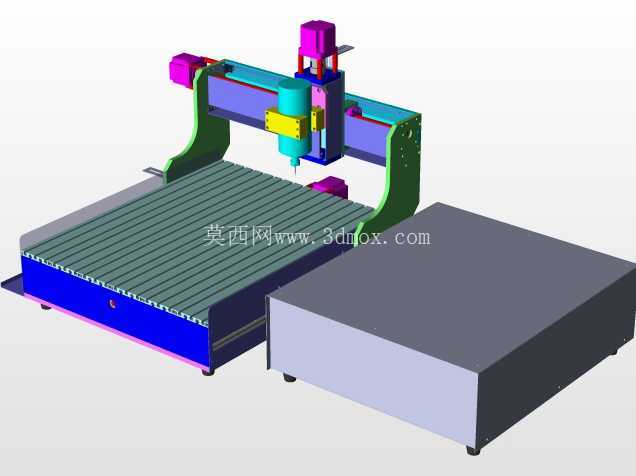

　　这款龙门移动式雕刻加工设备，主要面向非金属板材、软质金属的平面雕铣加工场景，常见于广告标识制作、木工浮雕加工、工艺礼品开料、小型模具精雕等生产环节，可适配不同材质的平面铣削、钻孔、轮廓切割、浮雕雕刻工序，相比固定龙门结构，其横梁沿床身两侧导轨做纵向进给，加工幅面调整灵活，对长尺寸板材的加工适配性更强。设备整体分为床身工作台、龙门进给组件、主轴加工单元、电控柜体四个核心部分，床身采用方管焊接框架结构，工作台面铺设T型槽铝型材板，方便通过压块固定不同尺寸的加工板材，台面下方设置集屑槽结构，可承接加工过程中产生的切屑，避免切屑堆积在导轨副上影响进给精度。

　　龙门组件的两侧立柱与横梁采用一体化连接结构，纵向进给驱动采用伺服电机搭配滚珠丝杠的传动方案，两侧导轨采用线性方轨，保证横梁纵向移动的直线度与重复定位精度，横梁上搭载横向进给滑座，同样采用丝杠传动搭配线性导轨的结构，滑座上安装垂直进给的Z轴滑台，主轴单元固定在Z轴滑台端面，可随滑座做垂直方向的进给运动，实现不同深度的加工动作。主轴选用高速风冷电主轴，转速区间覆盖常用的雕铣加工需求，可根据加工材质更换不同直径的刀具，夹头采用标准ER夹头结构，换刀操作便捷，主轴侧面安装冷却管路接口，可外接冷却系统对加工区域进行冷却，减少刀具磨损。

　　设备右侧独立设置电控柜体，柜体采用钢板折弯焊接成型，内部预留驱动器、电源模块、控制板卡的安装位置，柜体与床身之间通过走线槽连接所有动力线与信号线，避免走线外露干扰加工动作，柜体底部设置可调脚杯，可调整柜体水平度，保证内部电气元件的运行稳定性。设计过程中重点考虑了各轴的行程匹配关系，纵向行程覆盖整个工作台面的加工范围，横向行程匹配工作台的宽度方向，Z轴行程满足不同厚度板材的加工装夹需求，各轴的限位位置均设置硬限位挡块与软限位参数双重保护，避免超程碰撞损坏设备结构。

　　导轨副的安装面均设计有加工基准面，装配时可通过打表调整导轨的平行度与直线度，保证进给过程无卡顿、无爬行，丝杠两端采用固定支撑的安装方式，预紧后可消除反向间隙，提升加工的轮廓精度。床身底部同样配置可调脚杯与脚轮，方便设备的移位与水平调整，工作台边缘设置对刀仪安装位，可实现自动对刀操作，减少人工对刀的辅助时间。整体结构的刚性分配经过优化，立柱与横梁的壁厚满足高速进给时的抗振需求，避免加工过程中出现振纹影响表面加工质量，各运动部件的润滑点均预留集中润滑接口，可定期加注润滑脂维护导轨与丝杠的运行寿命。
