激光雕刻机旋转滚轴夹持工装

在圆柱类工件的激光表面加工场景中，常规平面雕刻设备受限于加工行程与工件装夹方式，无法完成圆周面的连续图案蚀刻，这类旋转滚轴工装正是为解决该类加工痛点设计的配套辅件。日常加工中，常见的保温杯、竹制笔筒、圆形木柄、金属管材等回转体工件，都需要依托这类回转工装带动工件匀速转动，配合激光头的轴向进给，实现整周图案、刻度、标识的连续加工，避免分段拼接出现的接缝错位、图案变形问题。

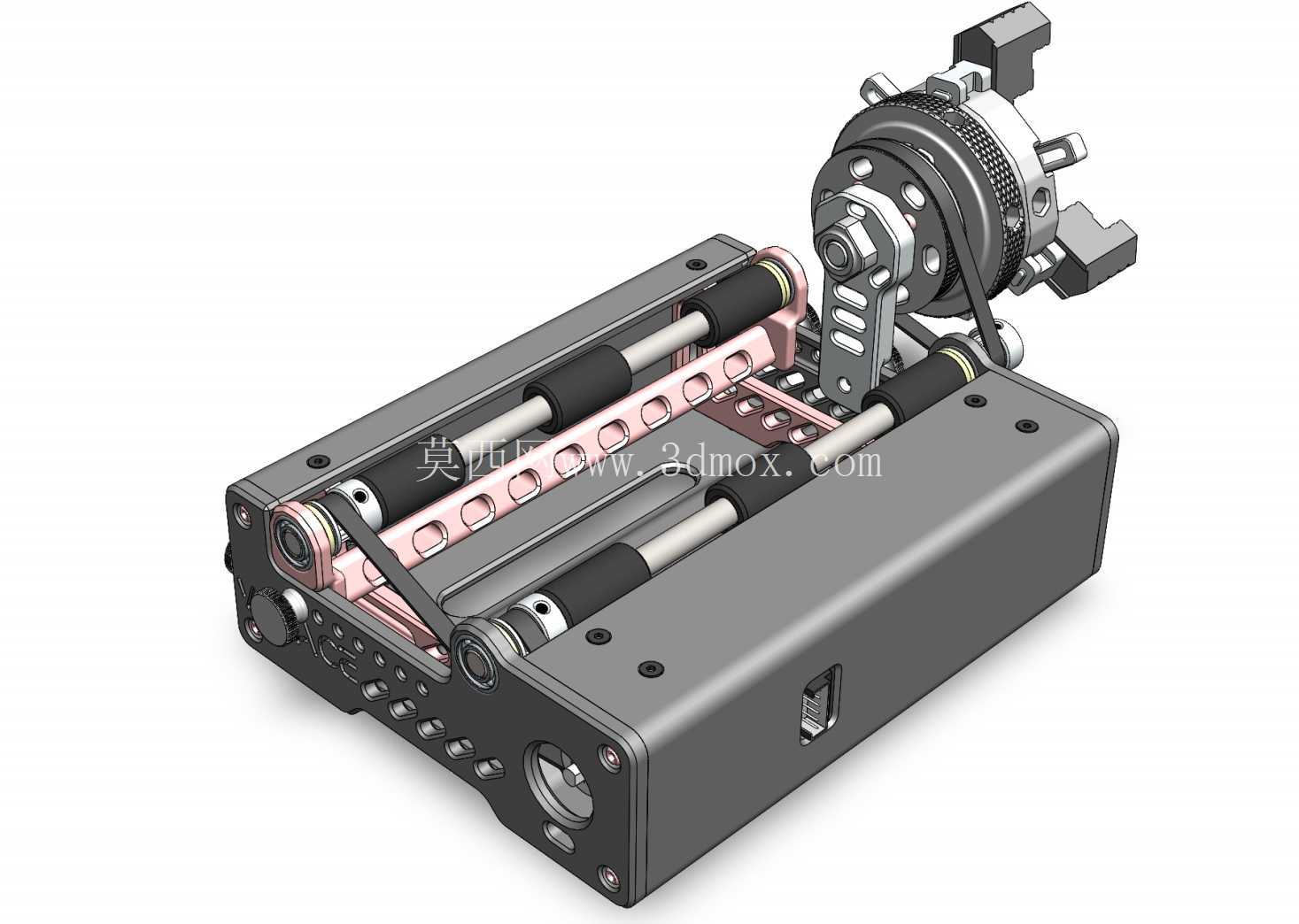

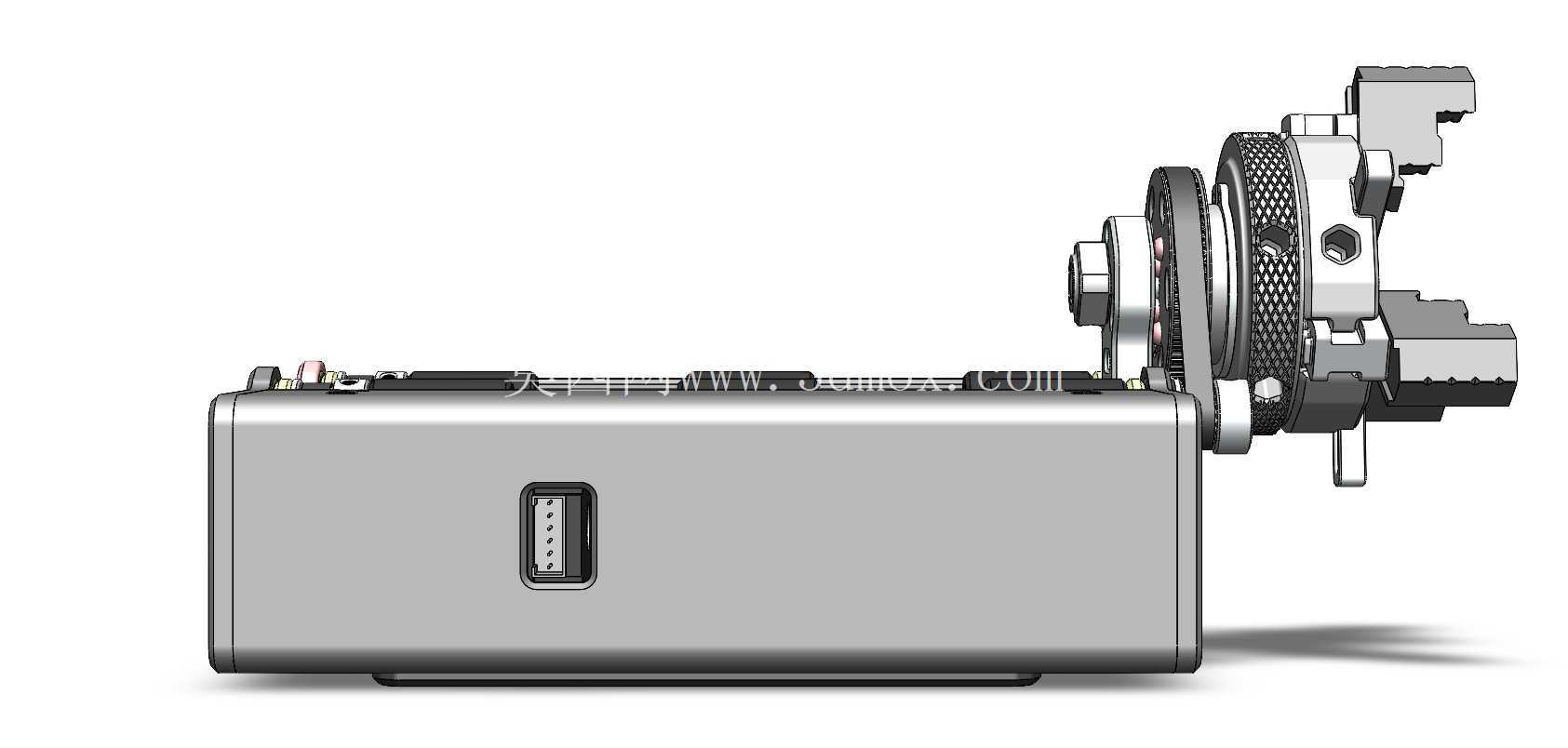

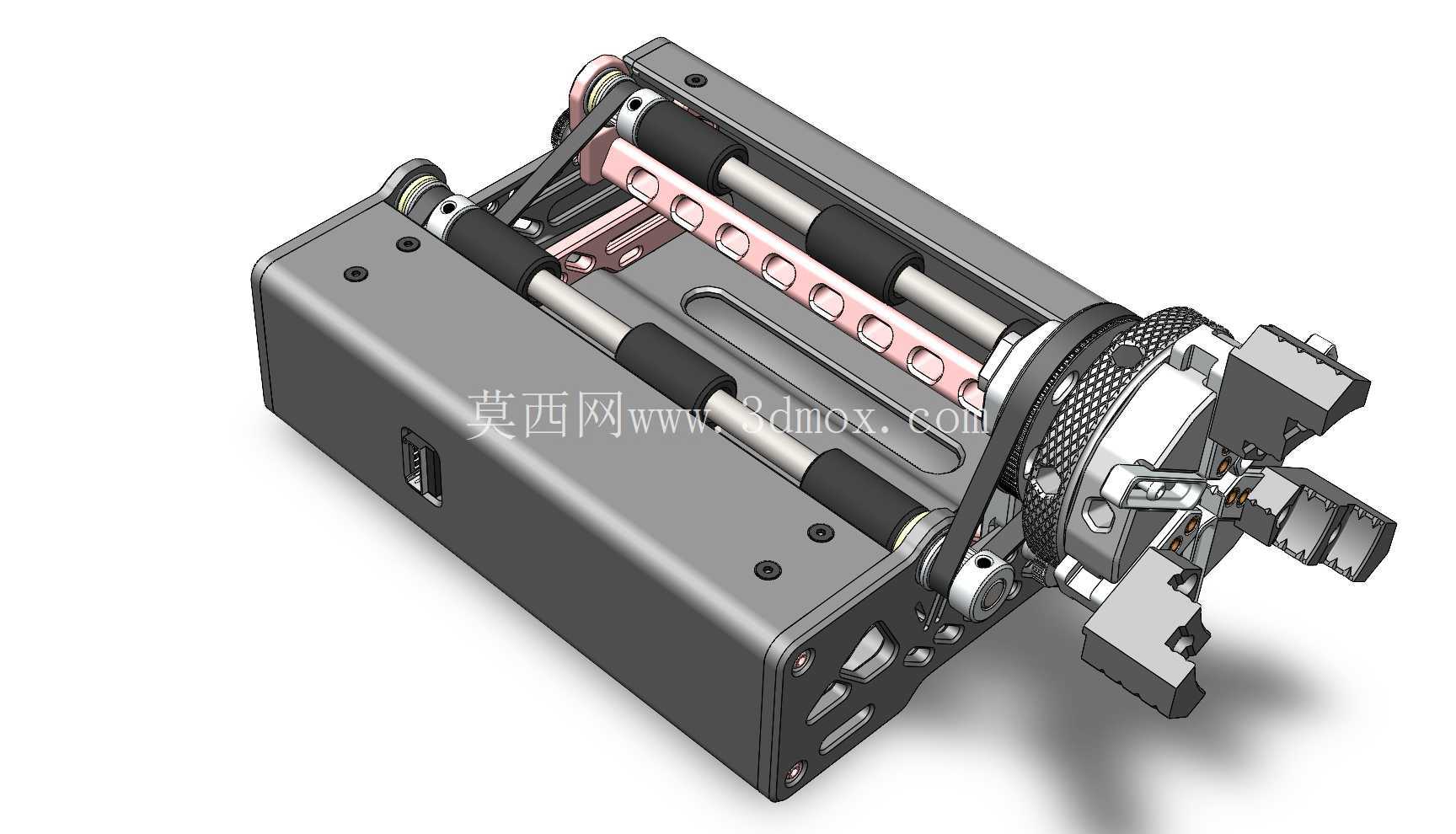

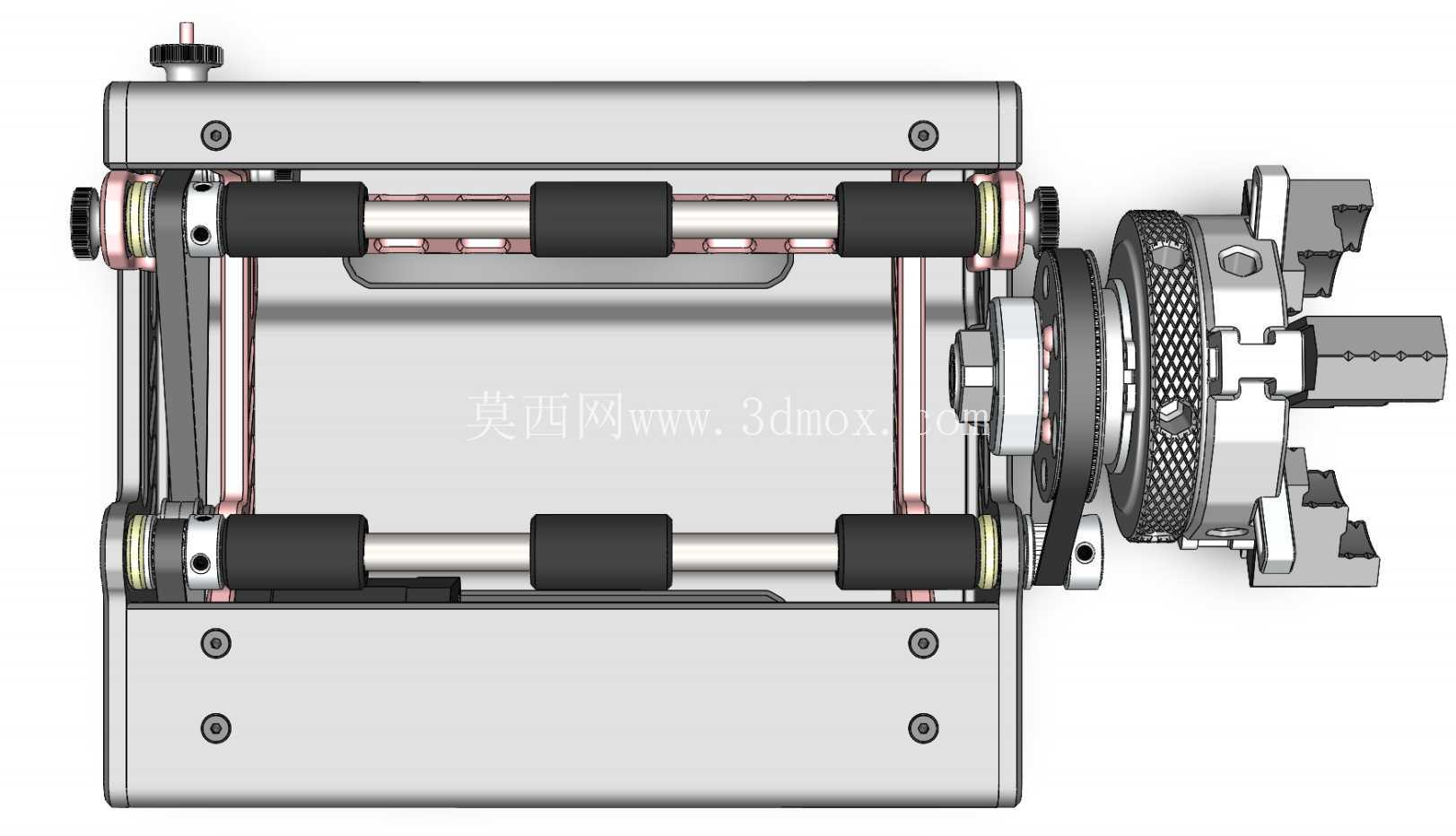

从功能结构来看，该工装集成了可调式夹持端与支撑滚轮组，夹持端采用类三爪卡盘的自定心结构，可适配不同直径的工件内孔或外圆装夹，支撑端的双滚轮组可根据工件长度调整跨距，抵消长轴类工件装夹时的悬臂挠度，保证工件转动时的径向跳动量控制在激光加工的焦深允许范围内，避免出现雕刻深浅不一、线条虚断的问题。夹持端的驱动部分内置减速传动结构，可匹配主流激光雕刻机的控制信号，实现转速与激光进给速度的同步匹配，保证圆周方向的雕刻精度与平面加工的线速度一致。

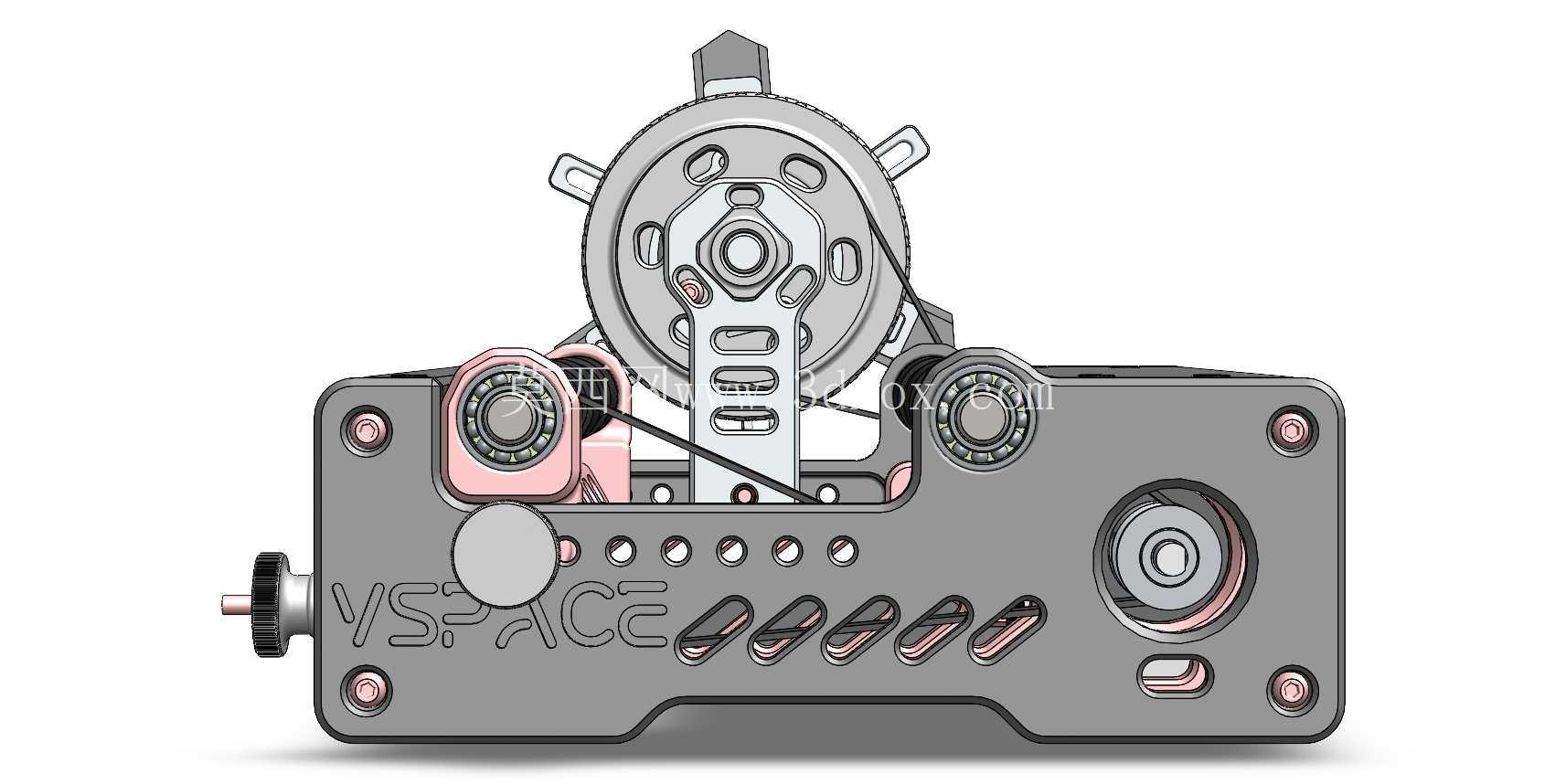

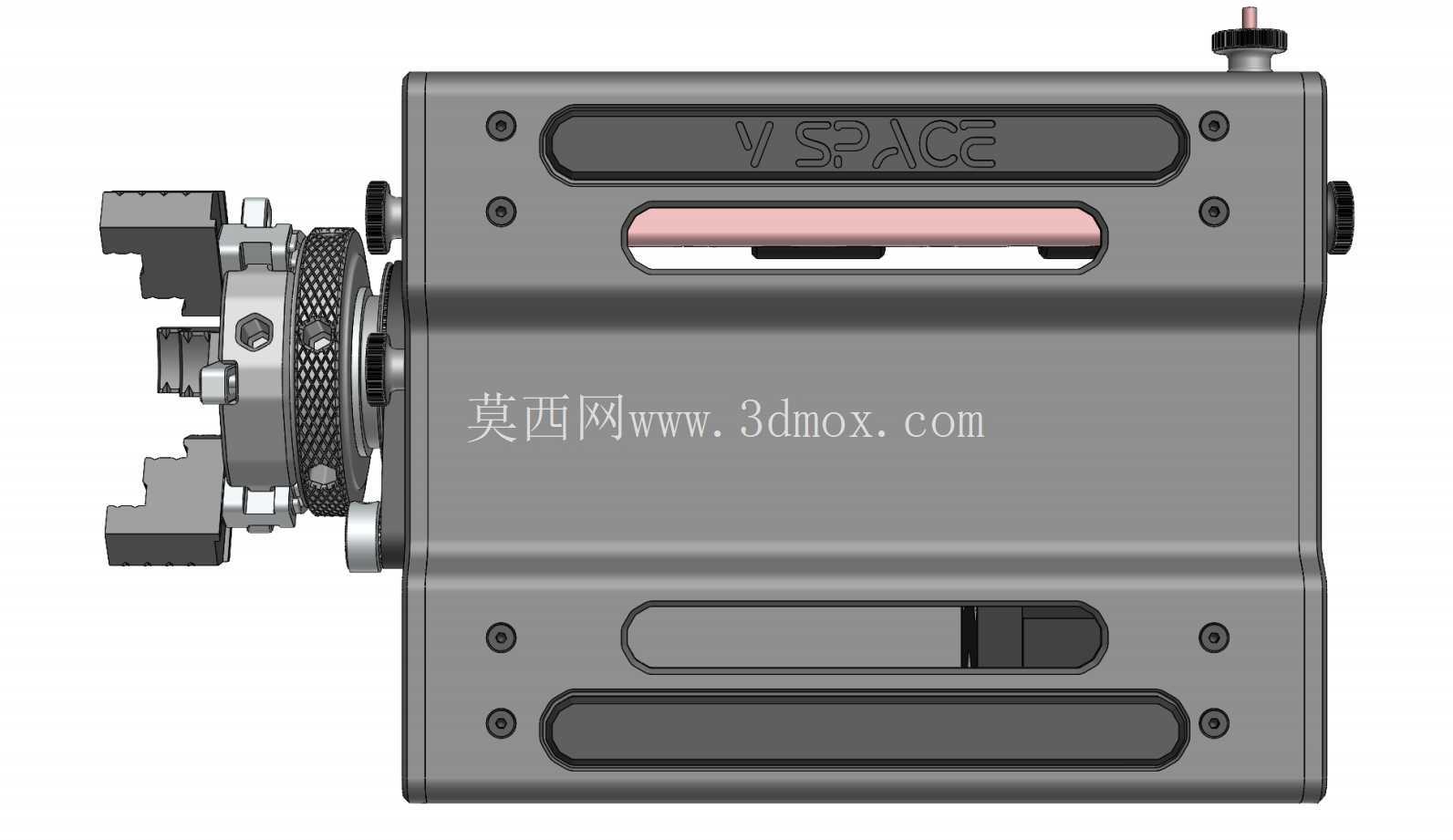

设计过程中，首先要考虑的是不同规格工件的适配边界，夹持端的卡爪开合范围覆盖了从小直径笔杆到大直径保温杯的常见加工尺寸，支撑滚轮的高度可做微调，保证不同直径工件装夹后，其中心轴线与驱动轴的回转轴线重合，避免转动过程中出现工件窜动。底座部分采用平直安装基准面，可直接固定在激光雕刻机的工作台面上，安装孔位匹配主流桌面级激光雕刻机的台面型材槽距，无需额外加工转接板即可完成装配。滚轮部分采用低摩擦的非金属材质，既可以避免划伤工件表面，也能减少转动过程中的阻力，保证工件回转的平稳性，不会因为滚轮卡滞出现工件表面的雕刻拖痕。

从实际使用的角度出发，该工装的设计充分考虑了桌面级加工场景的操作便捷性，卡爪的松紧调节采用外露的操作结构，无需额外工具即可快速完成工件装夹拆卸，支撑滚轮的位置调整采用快锁结构，更换不同长度工件时可以快速完成定位，减少加工辅助时间。传动部分的结构做了密封处理，避免加工过程中产生的烟尘、碎屑进入传动间隙，造成传动卡顿或者磨损，延长工装的使用寿命。在加工细长轴类工件时，可额外搭配辅助支撑附件，进一步降低工件的挠曲变形，保证长尺寸工件的整周加工精度。

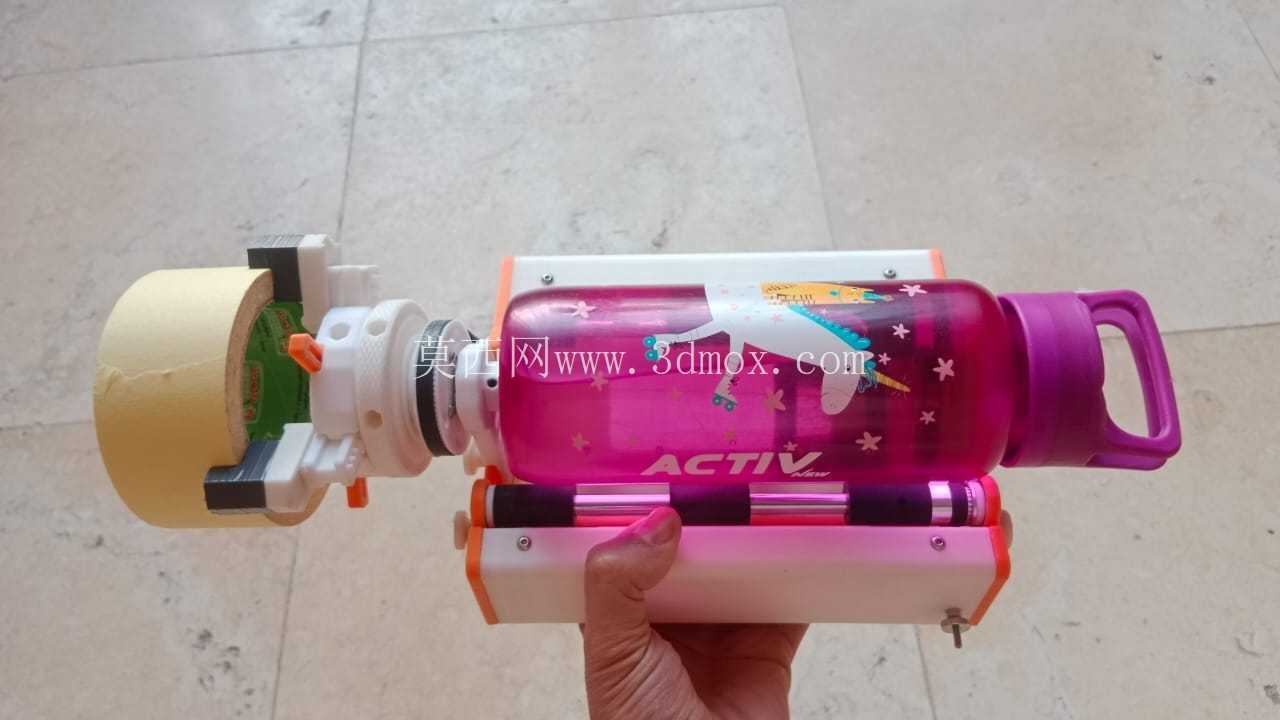

不同于专用的回转夹具，该滚轴工装兼顾了自定心夹持与无动力支撑的双重功能，对于一端封闭无法穿轴装夹的工件，比如带底的保温杯、封闭端盖的圆筒件，可通过卡盘夹持工件开口端的内孔或外圆，另一端由滚轮组承托工件外壁，无需贯穿工件内部即可完成装夹，适配更多类型的回转体工件加工。同时，工装的整体高度经过匹配设计，装夹工件后的加工面高度与激光雕刻机的常规焦距匹配，无需大幅调整激光头的高度即可完成对焦，减少设备调整步骤。在加工小直径工件时，可更换适配的软质卡爪，避免装夹力过大造成薄壁工件变形，比如加工薄铝管、塑料瓶这类易变形工件时，软爪可以增大接触面积，分散装夹应力，保证工件装夹后不会出现圆度变形。
