双轮自平衡移动机器人结构设计方案

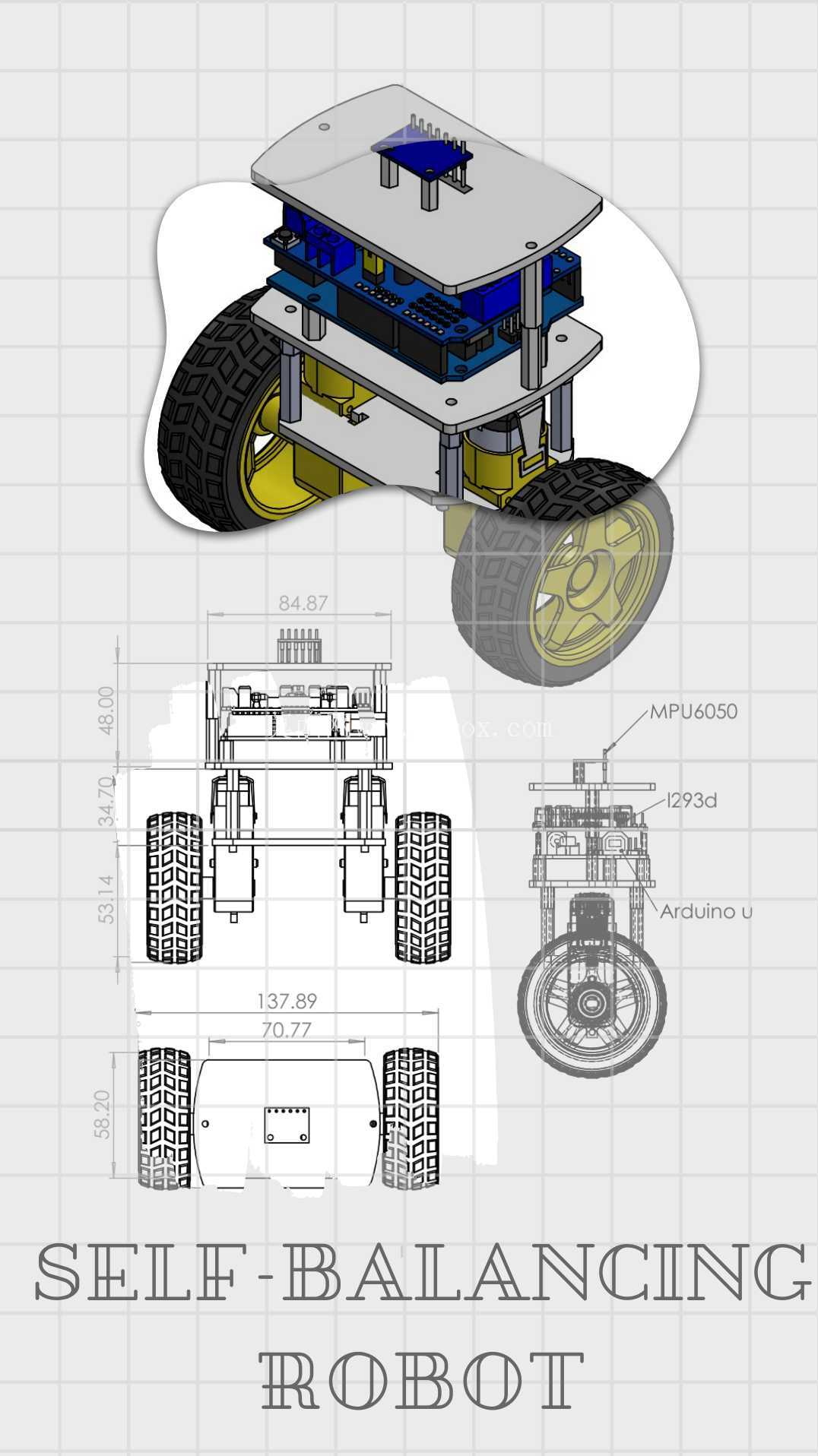

这款双轮自平衡移动载体的结构设计，核心围绕动态直立平衡的运动需求展开，整体采用层叠式模块化布局，将驱动单元、控制单元、传感单元沿竖直方向分层排布，在有限的安装空间内完成各功能模块的集成，同时保证整机重心落在轮轴支撑面的合理区间内，为平衡控制算法提供基础的硬件结构支撑。从实际应用场景来看，这类结构可作为小型移动巡检载体的基础平台，适配室内狭小空间的巡检、物料转运需求，也可作为高校机器人教学实验的硬件载体，用于验证姿态解算、运动控制算法的实际效果，层叠式的安装板预留了通用安装孔位，可根据不同使用场景加装传感器、小型机械爪或者载物平台，拓展不同的作业功能。

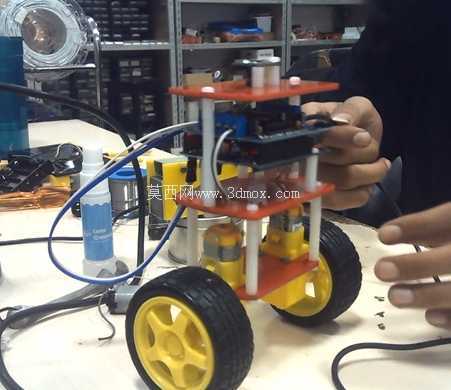

在功能特性设计上，整机依靠两个同轴布置的驱动轮提供行进与平衡调节的动力，轮体采用橡胶防滑胎面搭配硬质轮毂结构，既保证与地面的足够摩擦力，避免平衡调节过程中出现打滑失稳，也能通过轮毂的刚性结构传递驱动扭矩。驱动电机直接固定在下层安装板的对应位置，输出轴与轮体同轴连接，省去了额外的传动结构，减少传动间隙带来的控制延迟，让姿态调整的响应速度满足动态平衡的实时性要求。中层与上层安装板通过铜柱支撑固定，形成足够的安装空间用于布置控制电路板、姿态传感器以及供电模块，其中姿态传感器的安装位置特意选在整机重心附近的安装平面，减少机械振动带来的测量误差，保证倾斜角度、加速度数据采集的准确性，为PID控制算法提供可靠的输入参数。

设计过程中重点考量了安装边界与尺寸约束，整机的轮距设置兼顾了侧向稳定性与转向灵活性，过窄的轮距会导致侧向抗干扰能力不足，容易出现侧翻风险，过宽的轮距则会增大转向时的转动惯量，影响小空间内的转向灵活性，最终的轮距参数经过反复调整，可满足室内平整地面的通行需求，同时能承受一定程度的外力干扰。层间支撑铜柱的高度经过匹配计算，既预留了电路板接线、元器件安装的操作空间，也避免整机重心过高导致平衡控制难度增大，各层安装板的边缘做了倒角处理，避免装配过程中划伤线路或者操作人员。安装板上的孔位采用标准化设计，除了固定电机、铜柱的专用孔位外，还预留了多组通用M3安装孔，支持不同尺寸的功能模块加装，不需要额外打孔修改结构，降低二次开发的结构改造成本。

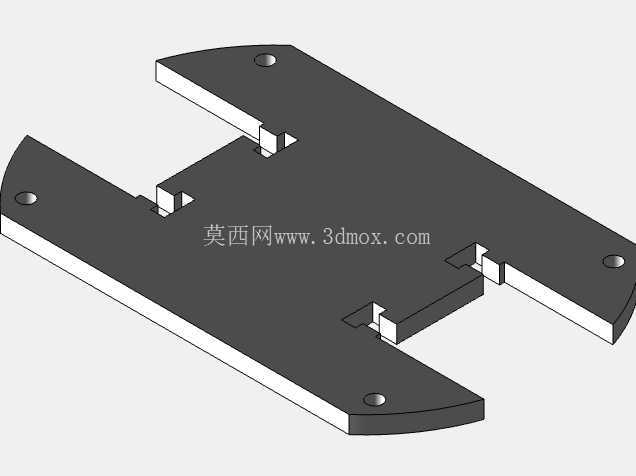

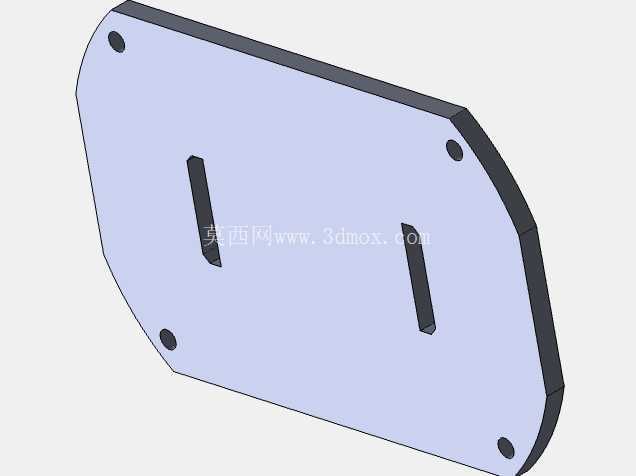

从结构可靠性角度来看，下层安装板作为主要的承重结构，采用了足够厚度的板材加工，承受电机、电池等重量较大部件的载荷，避免长期使用出现结构变形影响轮系同轴度；上层安装板作为拓展安装面，可根据使用需求更换不同尺寸的板材，适配不同的拓展设备安装。轮系的安装位置设置了微小的调节间隙，可在装配时调整两轮的同轴度，减少轮体转动过程中的阻力，避免因装配偏差导致电机负载增大、续航缩短的问题。整机的布线沿层间支撑铜柱排布，通过线卡固定在安装板背面，避免运动过程中线路卷入轮体造成故障，供电模块的安装位置靠近下层驱动单元，缩短动力线路的长度，减少大电流供电的线路损耗。

在实际使用过程中，这套结构可通过调整控制参数适配不同的负载重量，当上层加装不同重量的拓展设备时，只需要重新整定PID控制参数，不需要修改主体机械结构，即可重新实现稳定的自平衡运动。轮体的尺寸选择兼顾了越障能力与整机高度，小尺寸轮体虽然能降低整机重心，但越障能力不足，难以通过地面的微小线缆、接缝等障碍，最终选用的轮径尺寸可顺利通过室内常见的地面微小凸起，同时不会让整机重心过高影响平衡稳定性。整体结构没有多余的复杂构件，加工与装配难度较低，所有零部件均可采用常规加工方式获得，适合小批量制作或者教学场景下的组装调试，各模块之间的连接均采用可拆卸的螺丝固定，方便后期维护更换零部件，不需要对整体结构进行拆解即可更换故障的电机或者传感器模块。
