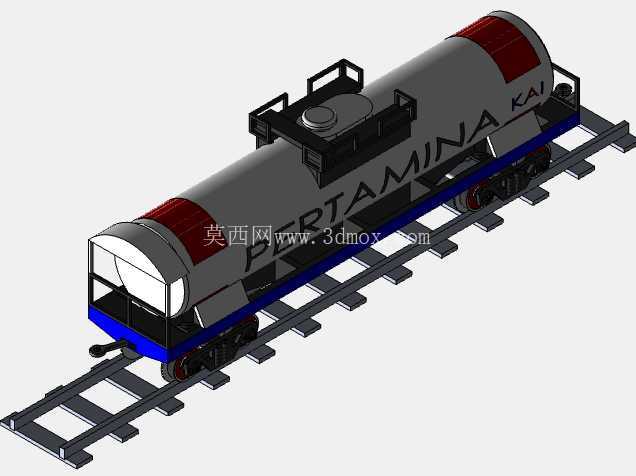

铁路运输用承压罐车罐体及走行部结构

　　该模型还原的是铁路干线货运体系中承担液态介质长距离运输的罐车整体结构，核心覆盖承压罐体、走行部、连接缓冲装置、顶部操作平台四个核心功能模块，建模过程中严格遵循铁路货运车辆的装配边界逻辑，所有部件的配合关系完全对齐现役罐车的实际安装公差要求。从实际应用场景来看，这类罐车主要承担成品油、化工液态介质、轻质燃油等大宗流体货物的铁路干线运输任务，适配国内标准轨距线路的通行限界要求，可在编组场完成与其他货运车厢的连挂编组，适配不同牵引吨位的货运机车牵引作业，罐体的承压设计可满足常温常压下易挥发液态介质的密闭储运需求，避免运输过程中介质泄漏、挥发带来的安全隐患与货损问题。在功能特性层面，罐体采用卧式圆筒形承压结构，两端采用标准椭圆形封头，封头与筒体的连接位置做了圆弧过渡处理，可降低承压状态下的应力集中系数，筒体外部设置的环形加强筋可提升罐体在满载状态下的结构刚度，避免长距离运输过程中因线路颠簸、编组冲击带来的筒体形变问题。罐体顶部设置的走台板与安全护栏，可满足押运人员、检修人员在车辆停站时的操作需求，顶部的人孔、装卸料接口、呼吸阀的安装位置完全对齐现役车型的操作高度，无需额外调整即可适配现有装卸货站台的作业接口。

　　走行部采用标准铁路货车转向架结构，轮对、轴箱、弹簧减震装置、侧架、摇枕的装配关系完全符合轨距1435mm的标准要求，转向架与罐体底架的连接采用心盘承载结构，可满足车辆通过曲线线路时的转向自由度要求，同时缓冲车辆运行过程中的垂向、横向冲击载荷，降低罐体承受的交变应力。底架部分的牵引梁、侧梁、端梁采用型钢焊接结构的建模逻辑，两端的车钩、缓冲器安装位置符合标准铁路车辆连挂尺寸要求，可与现役各型货运车钩实现互换装配，无需额外改造即可接入现有货运编组体系。

　　建模过程中优先保证各部件的安装边界准确性，罐体的外径、长度、轨面至罐体顶部的高度均严格遵循标准铁路机车车辆限界要求，避免出现超限界无法上线运行的设计问题，罐体底部与底架的连接鞍座做了贴合弧面处理，可均匀传递罐体满载时的重量载荷，避免局部应力过大导致的底架变形问题。罐体表面的色带、标识位置参考了实际运营车辆的涂装规范，可用于可视化仿真、货运场景模拟、教学演示等场景，各部件的拆分逻辑完全对齐实际车辆的检修拆解流程，可单独拆分出转向架、罐体、底架、顶部操作装置等独立模块，用于结构受力分析、装配工艺模拟等工程应用场景。

　　在设计思路上，建模时优先保证功能结构的完整性，省略了非核心的内饰、细小管线等不影响整体结构认知的部件，同时保留了所有影响安装、装配、功能实现的关键结构特征，比如罐体底部的排污口、顶部的安全阀接口、走行部的制动装置安装位等，确保模型可直接用于后续的工程分析、方案展示、虚拟装配等工作环节，不需要额外做大量的结构补全工作。针对不同的应用场景，模型的结构层级做了清晰划分，可根据需求单独显示罐体、走行部、连接装置等不同模块，方便在做方案汇报、结构讲解时快速定位到对应部件，各部件的配合面均做了公差适配的简化处理，既保证装配关系的准确性，也避免了过于细碎的特征导致模型在大场景仿真中出现运行卡顿的问题。
