不倒翁吉拉托里奥弹壳清理传动装置

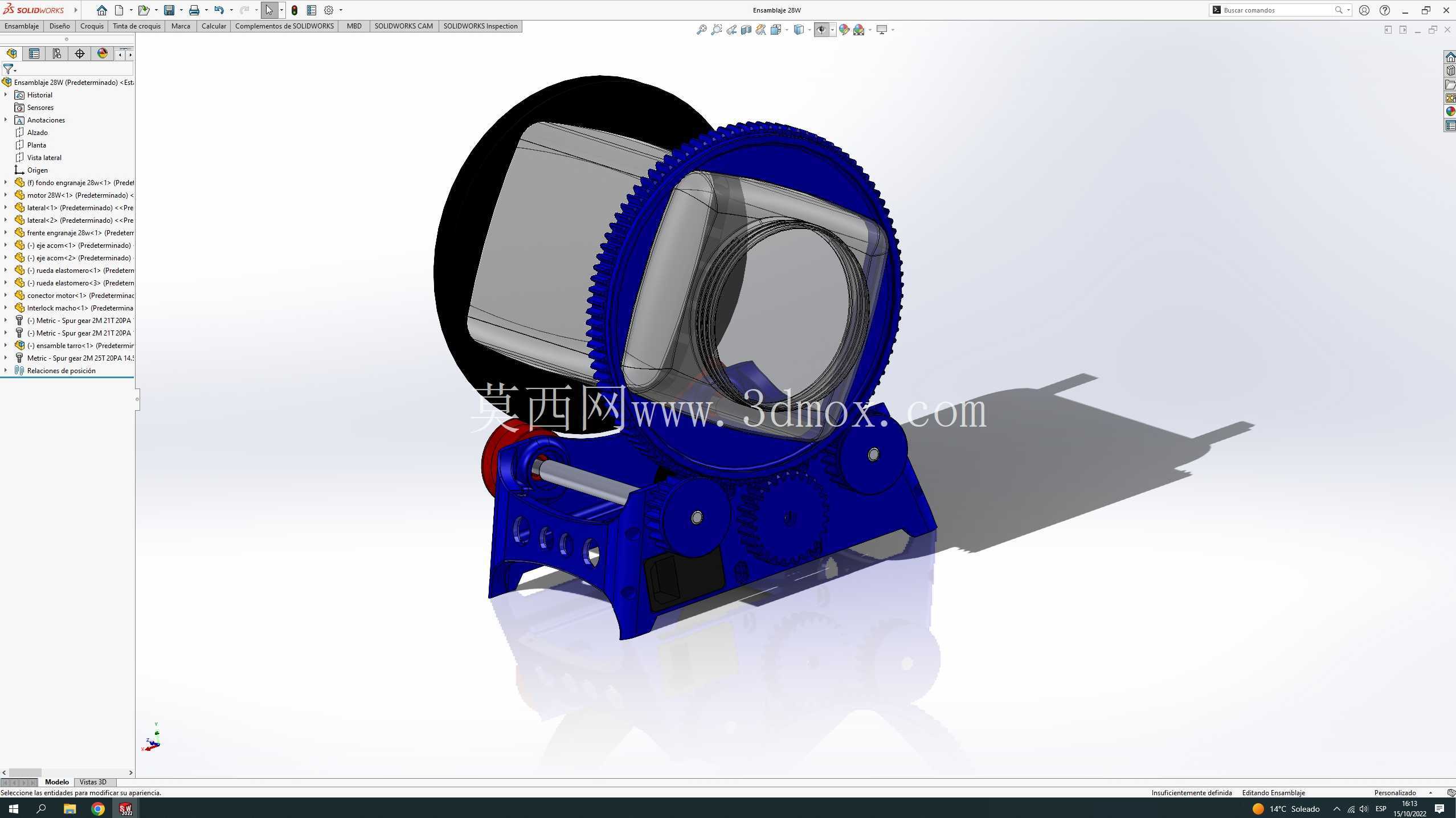

这套传动结构主要面向民用射击场、复装弹药爱好者的弹壳清理作业场景，解决手工逐个清理弹壳内壁残留火药残渣、氧化层效率低下的问题，可适配9X19规格手枪弹壳的批量滚抛清理作业，整套结构采用模块化布局，核心传动部分采用直齿圆柱齿轮啮合传递动力，两个平行布置的托辊作为滚筒承载部件，托辊表面做滚花处理增大摩擦力，带动放置在两辊之间的清理滚筒持续转动，滚筒内部可放置磨料与待清理弹壳，依靠转动过程中磨料与弹壳的相互摩擦完成内壁、外壁的污渍与残渣去除。

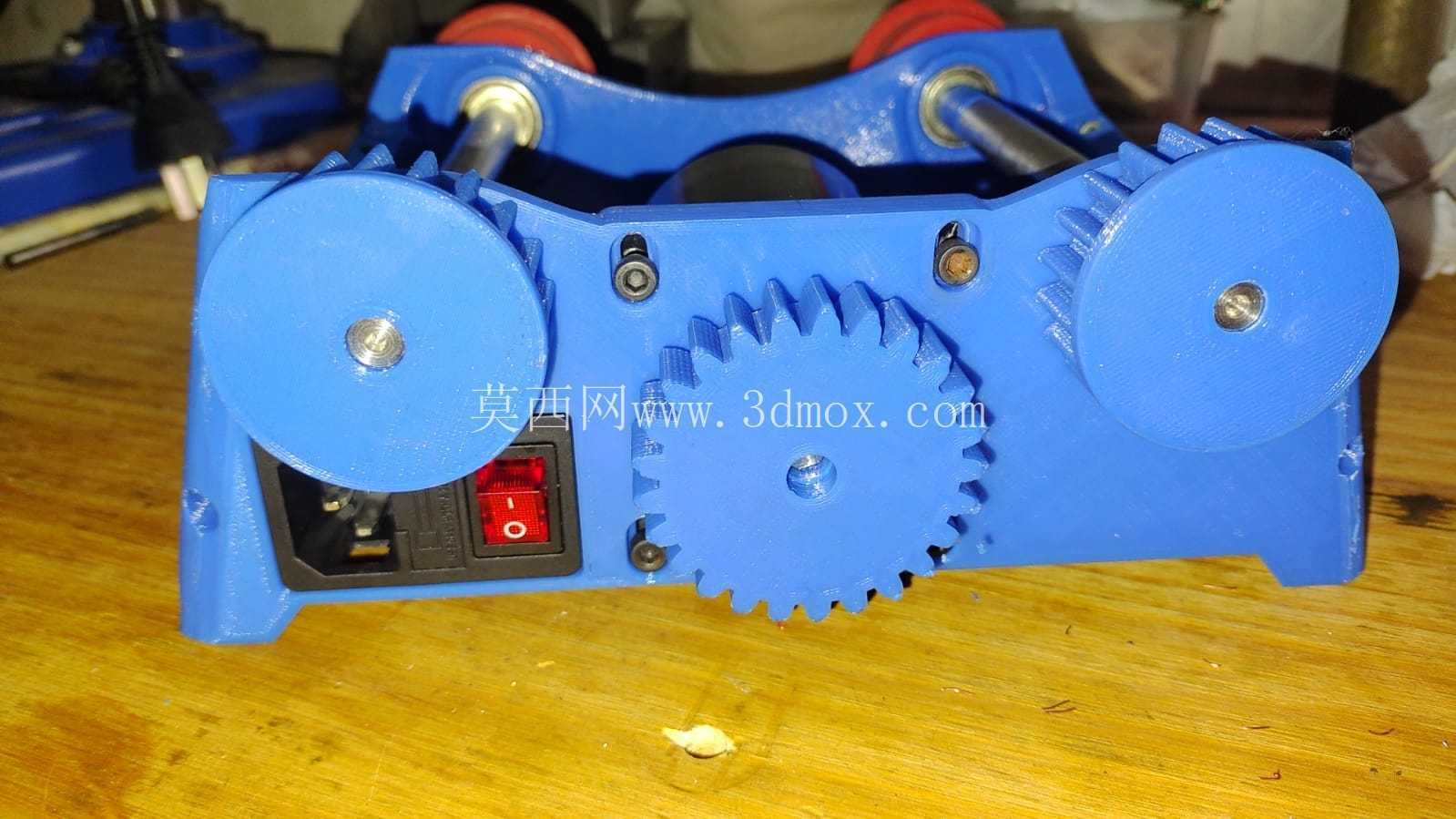

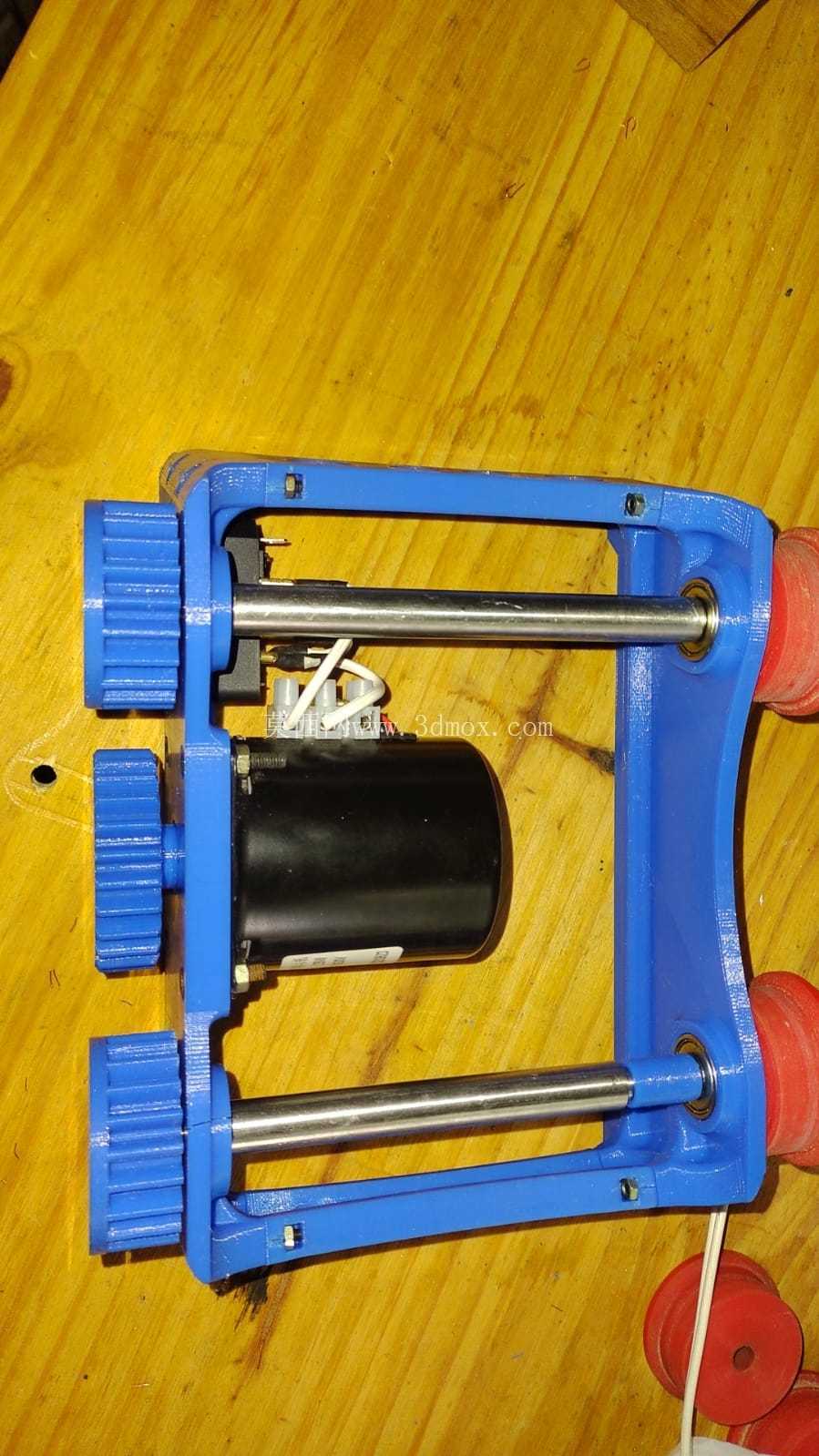

从结构设计逻辑来看，整套装置的动力输入端采用低压直流电机作为动力源，电机输出轴直接与主动齿轮连接，主动齿轮与中间的大直径从动齿轮啮合实现一级减速，从动齿轮同轴连接其中一根托辊，另一根托辊依靠与清理滚筒外壁的摩擦实现随动，这种设计省去了额外的同步传动结构，降低了整体装配复杂度，同时齿轮传动比经过匹配计算，可将电机的高转速降低至适合滚抛作业的低转速区间，避免转速过高导致筒内磨料、弹壳因离心力贴附筒壁失去研磨效果，也能防止转速过低导致研磨效率不足。

装置的底座采用一体式弯折成型的钣金结构，两侧的立板直接作为托辊、齿轮组件的安装基准面，所有轴孔均采用一次装夹加工完成，保证两根托辊的平行度公差控制在0.1mm以内，避免托辊转动时出现跳动导致清理滚筒滑脱；齿轮与托辊的连接采用顶丝锁紧结构，方便后期维护时快速拆解更换磨损部件，底座上预留的电源开关安装位直接集成在底座侧面，无需额外加装控制盒，减少了外部走线的裸露部分，提升作业时的安全性。

从安装边界来看，整套装置的底座宽度可适配直径100mm至150mm的标准清理滚筒，托辊的中心距可通过轴孔的长圆孔结构进行小范围调整，适配不同直径的滚筒使用需求，齿轮组件的啮合间隙也可通过调整主动齿轮的安装位置进行微调，避免因加工误差导致齿轮啮合过紧出现卡滞、异响，或者啮合过松出现打齿问题。装置底部预留有四个橡胶减震脚的安装孔，安装减震脚后可降低设备运行时的振动传递，避免作业时装置在工作台面出现滑移。

这套结构的不倒翁设计思路体现在整体重心的布置上，整套装置的重心被控制在两个托辊中心连线的中垂线上，即使放置的清理滚筒装载量出现一定偏差，装置整体也不会出现侧翻风险，底座下部预留的配重安装位可根据实际使用的滚筒重量添加配重块，进一步提升运行稳定性。电源接口采用标准的品字插座，直接与开关、电机串联接线，接线部分全部隐藏在底座内部的空腔中，外部无裸露导线，避免作业时磨料、粉尘进入接线部位造成短路风险。

在实际使用场景中，这套装置可连续运行完成单批次数百发弹壳的清理作业，齿轮传动部分的润滑采用脂润滑方式，无需频繁添加润滑油，避免油污污染弹壳与磨料，托辊与滚筒接触的部位采用非金属材质衬套，减少金属之间的硬摩擦，降低运行噪音的同时也能避免刮花清理滚筒的外壁。整套结构没有复杂的电控部分，仅通过船型开关控制设备的启停，故障率极低，即使没有机械维修经验的使用者也能快速上手操作，拆解维护时仅需要内六角扳手即可完成全部部件的拆装，更换易损件的成本极低。
