伯莱塔22LR型号71弹匣结构三维数模

这款弹匣结构的三维数模，还原了.22LR口径枪械配套供弹具的核心结构特征，在轻武器配套零部件的设计验证、铸造工艺开发环节有着明确的应用指向。从实际使用场景来看，这类弹匣是小口径半自动枪械的核心供弹部件，承担着储存枪弹、按既定顺序向供弹位置输送弹药的功能，射击过程中需要承受反复的插拔冲击、弹簧往复作用力，以及枪弹入膛时的位置精度约束，对结构强度、尺寸一致性的要求远高于普通民用冲压件。

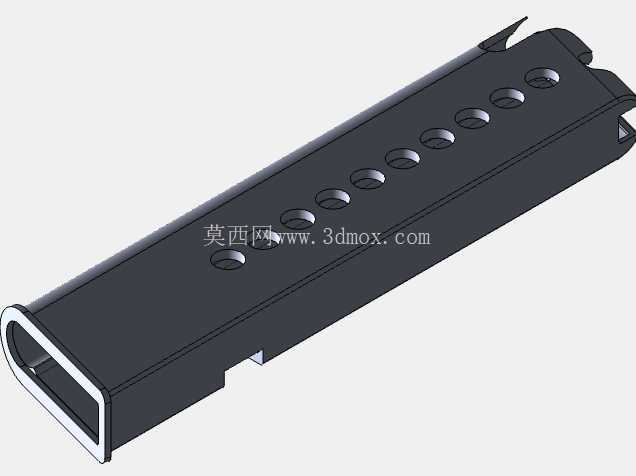

从结构设计思路来看，该模型还原了弹匣主体的盒式轮廓，主体采用单侧开口的U型截面设计，内壁设置有对应枪弹排列的导向限位凸台，能够保证.22LR边缘发火弹在弹匣内部按单列排布，不会出现枪弹歪斜、卡滞的问题。弹匣尾部的弧形收边结构，是适配枪械握把轮廓的安装边界设计，安装时该曲面需要与握把内部的安装槽完全贴合，保证弹匣插入后不会出现晃动，同时让弹匣口部的抱弹位置与枪机进弹路线完全对齐，避免供弹故障。

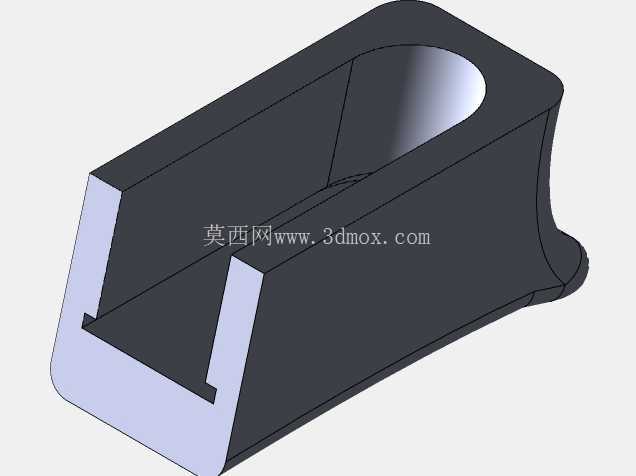

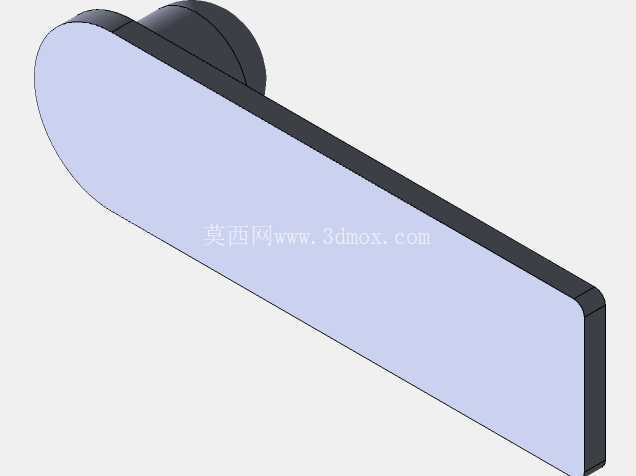

在功能特性层面，模型还原的弹匣主体壁厚均匀，符合铸造工艺的成型要求，内壁的导向槽与外壁的定位卡槽为一体化结构，减少了后续机加工的工序量。弹匣口部的抱弹唇位置做了局部加厚处理，这个位置是供弹过程中受力最集中的区域，加厚设计能够提升抱弹唇的抗变形能力，避免反复装填、供弹过程中唇口张开导致的枪弹脱落问题。弹匣底部的封闭端设置有底板安装卡槽，用于固定托弹簧与托弹板的限位结构，卡槽的尺寸公差控制在0.1mm级别，能够保证底板安装后无松动，同时方便日常维护时的拆解操作。

从安装边界尺寸来看，该弹匣的整体长度适配伯莱塔71型手枪的握把内部空间，插入握把后外露部分的轮廓与握把底部齐平，不会突出影响握持手感。弹匣两侧的定位凸起间距与握把内的弹匣槽宽度完全匹配，插入过程中能够通过凸起实现导向，到位后会与握把内的弹匣卡笋配合实现锁定，按压卡笋即可顺利释放弹匣。模型中还原的内壁导向凸台高度为1.2mm，刚好能够卡住.22LR弹的弹壳肩部，不会因为凸台过高导致托弹板上升卡滞，也不会因为凸台过低导致枪弹在弹匣内翻转。

在铸造工艺适配性上，该结构的所有转角位置都做了R0.5以上的圆角处理，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，主体壁厚控制在2.5mm，既保证了结构强度，也符合金属铸造时的熔体流动要求，不会出现壁厚不均导致的缩孔问题。内壁的所有导向结构都带有1度的拔模斜度，方便铸造完成后脱模，减少后续打磨修整的工作量。这类弹匣的铸造毛坯完成后，只需要对抱弹唇位置、弹匣口部的配合面做少量精加工，即可进入后续的表面处理、组件装配环节，相比传统冲压焊接的弹匣结构，一体化铸造的主体结构强度更高，抗磕碰变形能力更强，适合小口径民用枪械的配套使用需求。

在实际的结构验证环节，通过该三维数模可以直接开展供弹路径的运动仿真，模拟托弹板在弹簧作用下推动枪弹逐发上升的全过程，检查枪弹在上升过程中是否会与内壁结构发生干涉，抱弹唇位置对枪弹的约束是否合理，进弹过程中枪弹的姿态是否能够顺利对齐弹膛。同时也可以基于该数模开展有限元分析，模拟弹匣落地冲击、反复插拔过程中的应力分布，对壁厚不足、应力集中的位置提前做结构优化，减少实物样机测试阶段的迭代次数，缩短零部件的开发周期。
