CreatbotDE3d打印机E3d挤出机适配结构

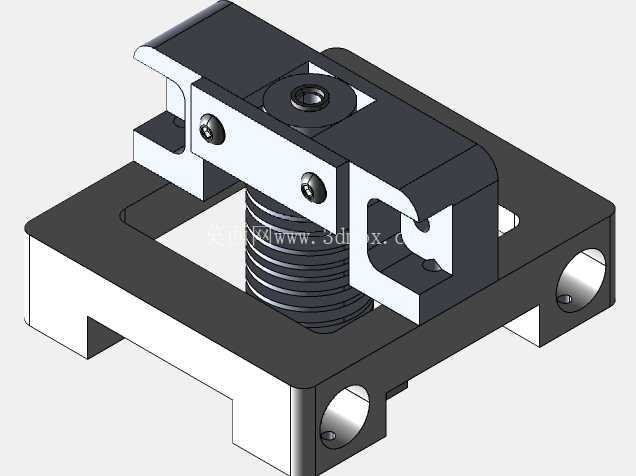

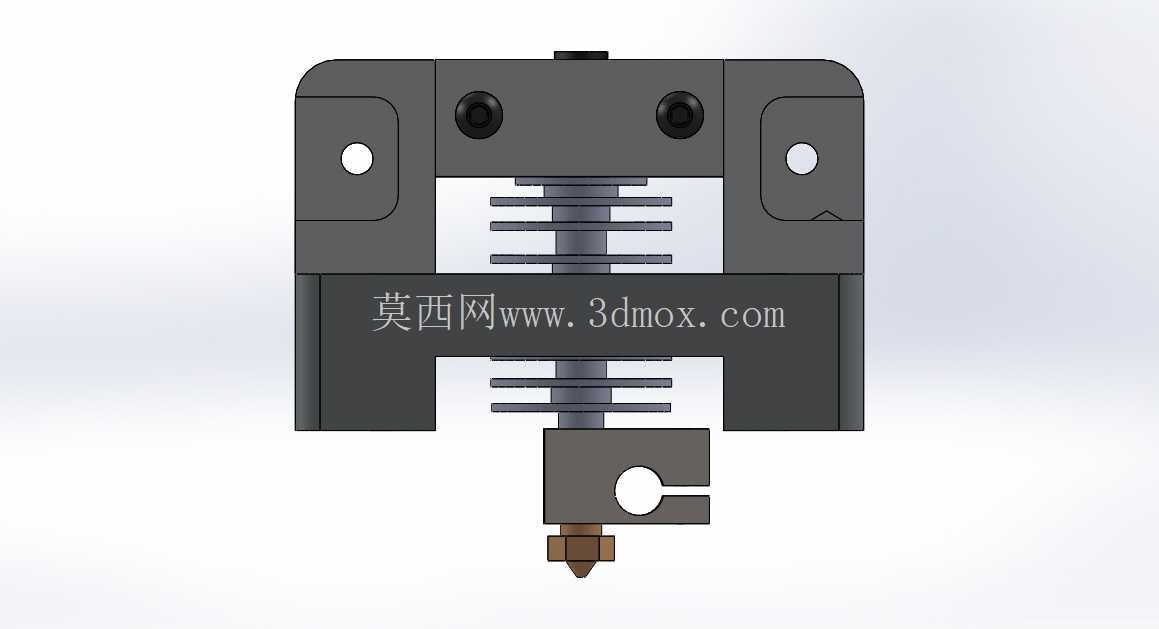

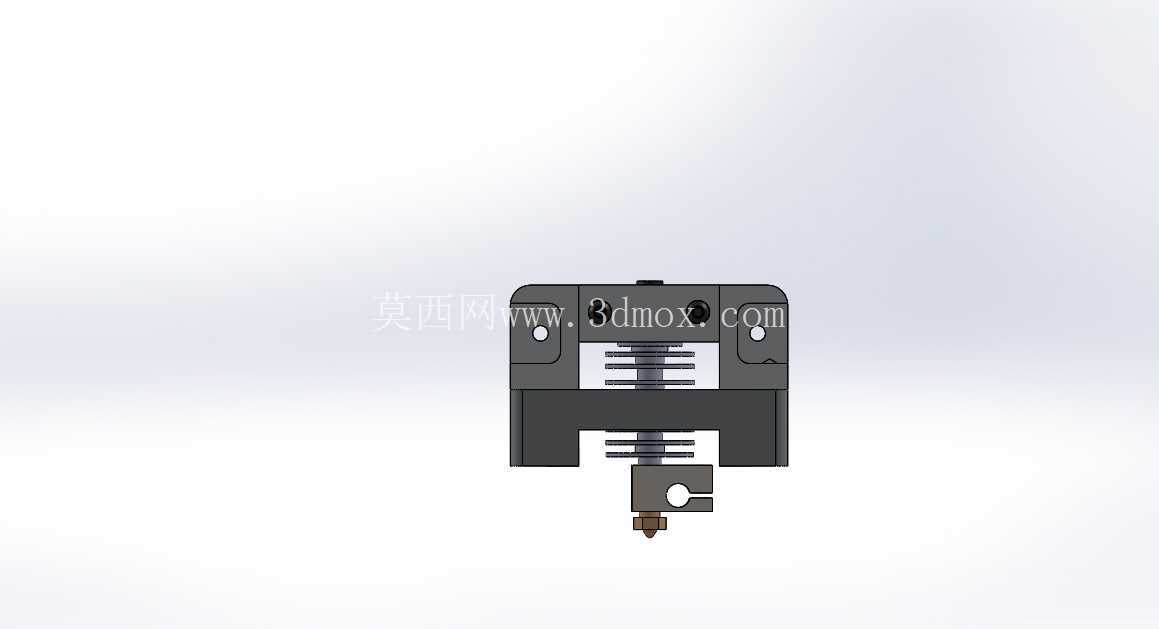

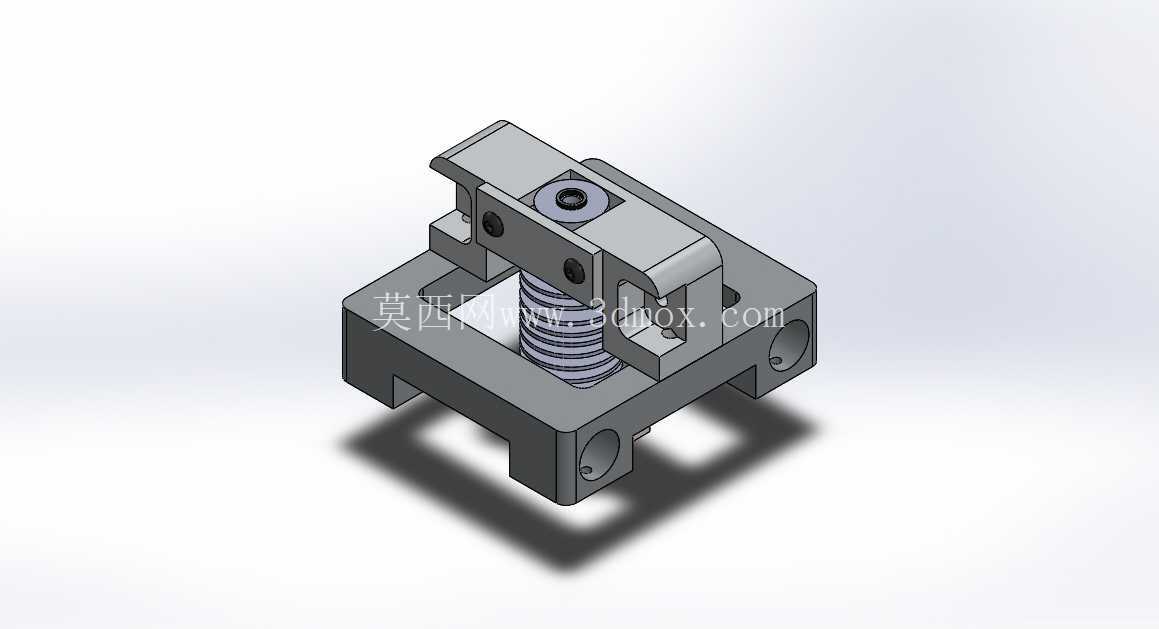

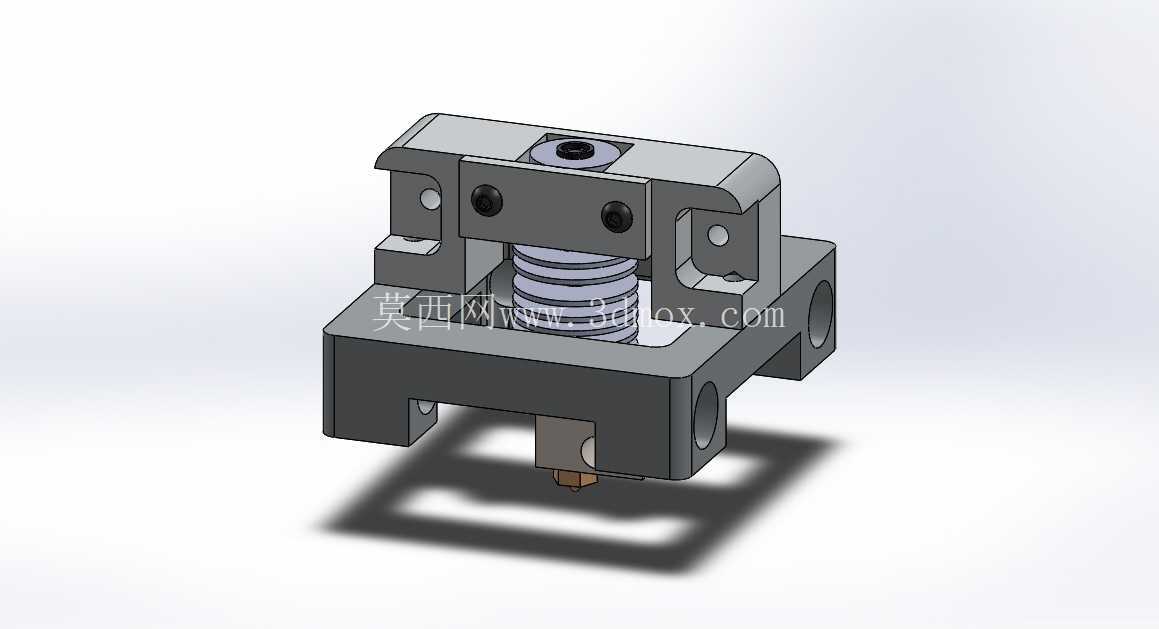

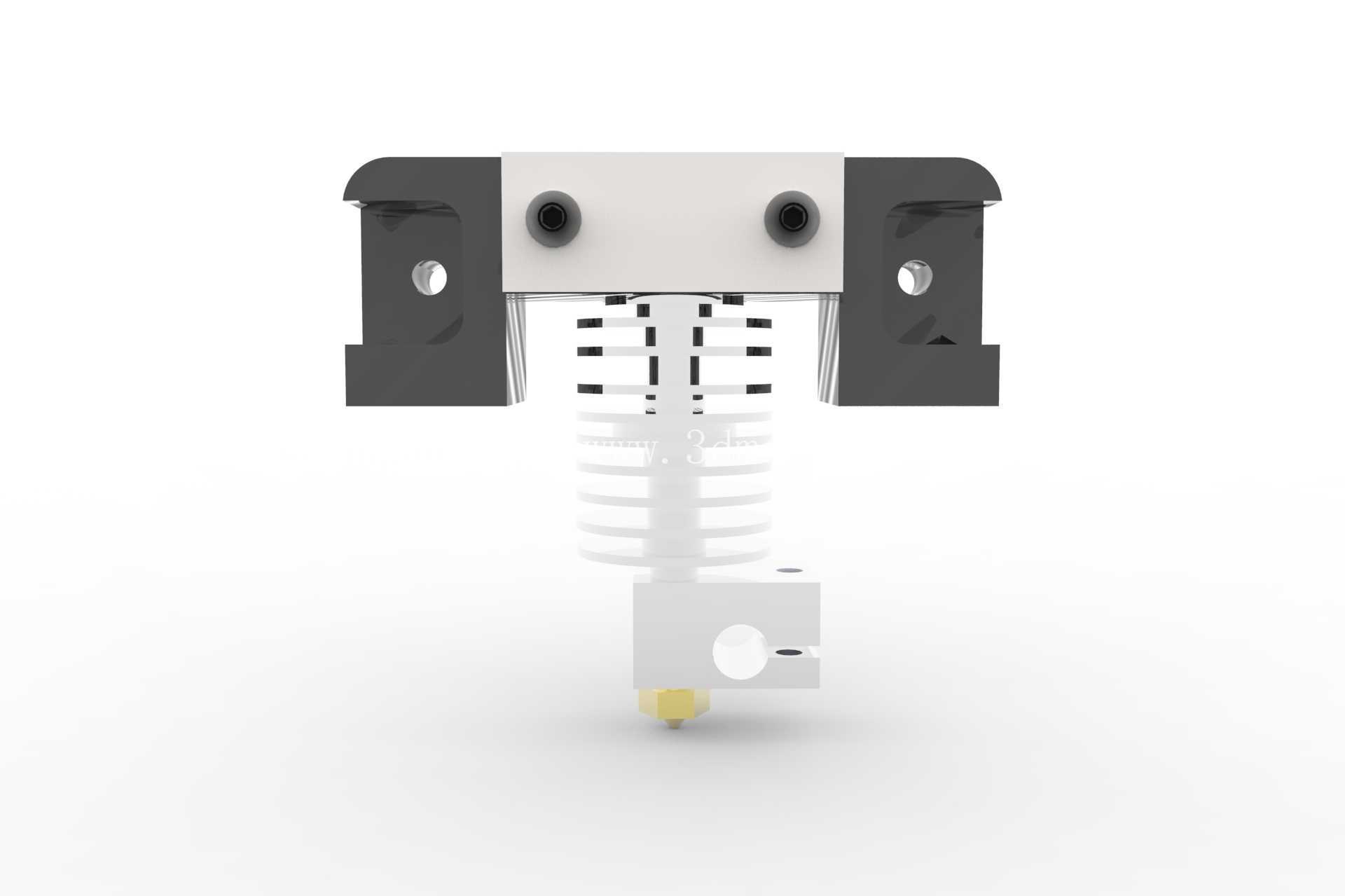

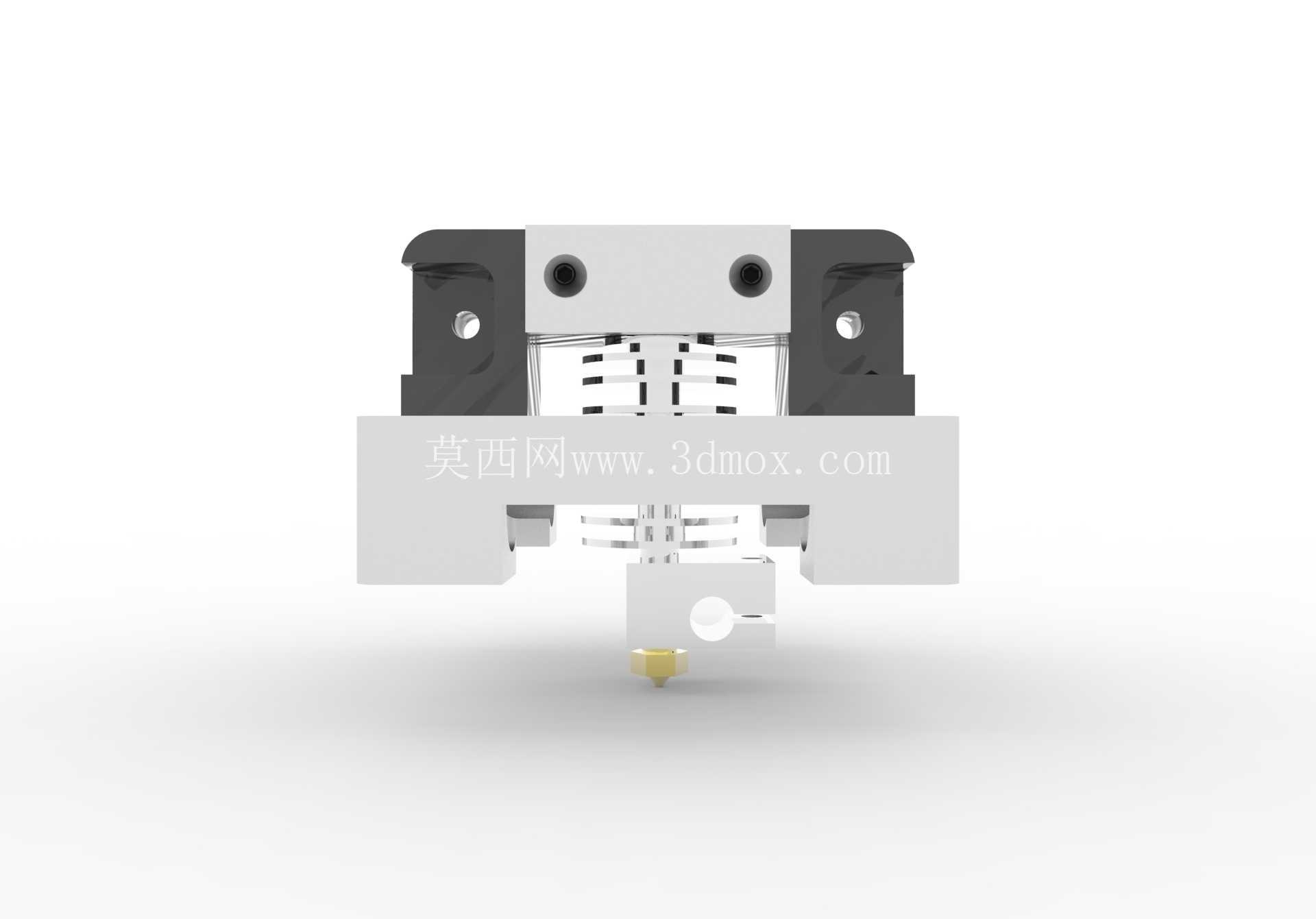

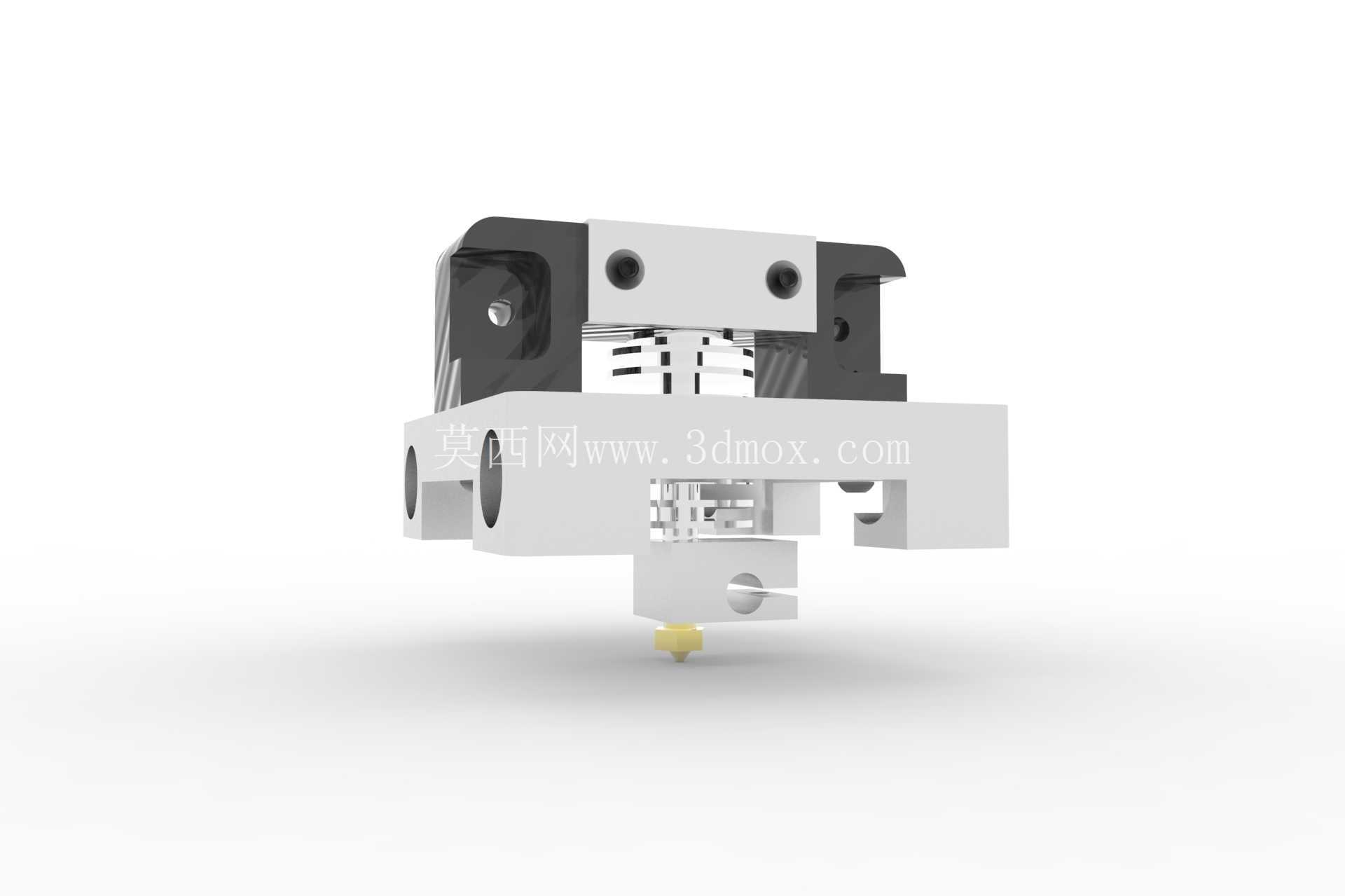

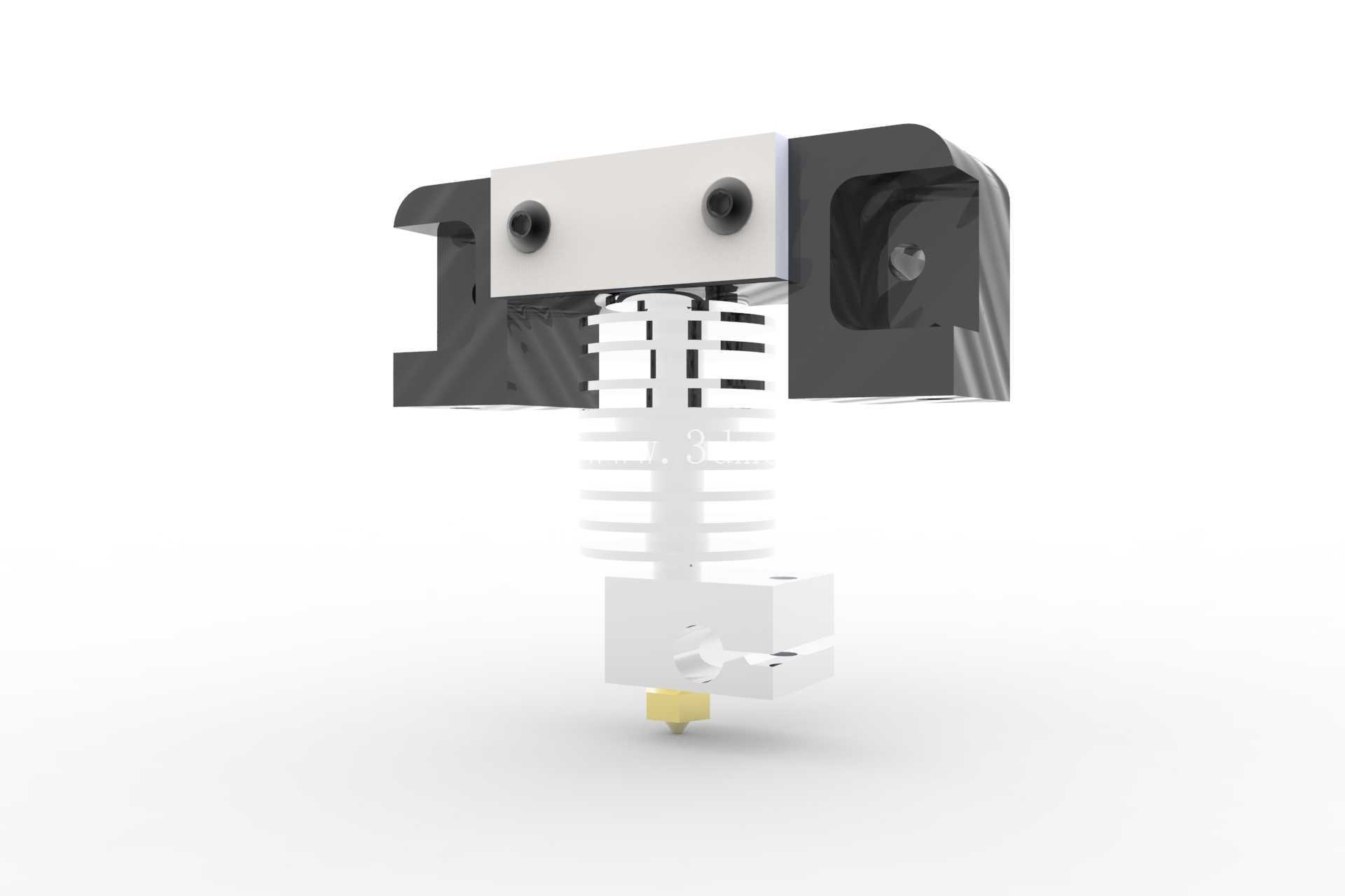

桌面级FDM3D打印设备的挤出结构，直接决定了耗材送进的稳定性、出胶的均匀度以及长时间打印的可靠性，不少使用双喷头架构的CreatbotDE机型用户，在实际生产中会遇到原配挤出结构维护成本高、耗材适配范围窄的问题，这套适配E3d挤出方案的结构设计，正是针对这类现场改装需求完成的落地结构。从实际应用场景来看，这类改装结构主要面向小批量定制件生产、创客空间设备运维、教学类3D打印实验室的设备升级场景，相比原配的一体化挤出总成，E3d方案的热熔段、散热段、送料齿轮都是通用标准件，后期更换喉管、喷嘴、送料轮的成本仅为原配总成的五分之一不到，且能兼容PLA、ABS、TPU、PETG等多种不同熔融温度、不同硬度的打印耗材，不用再针对不同耗材更换整套挤出总成。

在功能特性上，这套结构保留了原机的安装定位基准，没有改动原机X轴滑台的安装孔位、走线槽位置以及喷头零点触发的触片位置，改装时不需要对原机的钣金件、运动件做任何打孔、切削类的二次加工，所有连接位都采用原机的螺栓规格，拆装过程仅需要内六角扳手即可完成，普通运维人员半小时内就能完成整套替换。结构的送料部分采用了双齿轮压紧的送料架构，相比原机的单齿轮送料，对软质TPU耗材的咬合力提升了40%以上，不会出现软料送进时打滑、堵头的问题；散热段采用了加厚的铝制散热鳍片配合原机的轴流风扇风道，能保证喉管上部的温度始终控制在耗材玻璃化转变温度以下，避免耗材提前熔融造成的堵头、溢料问题；热熔端的加热块预留了热敏电阻、加热棒的标准安装孔，和通用E3dV6版本的加热配件完全通用，不需要单独定制非标加热元件。

设计思路上，整个结构优先保证安装兼容性，所有安装孔的位置度公差控制在0.05mm以内，和原机滑台贴合的安装面平面度公差控制在0.02mm，避免安装后出现喷头倾斜、打印首层不平的问题；结构的受力部分采用了对称式的加强筋设计，在快速移动、急停换向的工况下，挤出头的形变量控制在0.01mm以内，不会因为高速打印的惯性造成打印件表面出现振纹。考虑到日常维护的便利性，结构的喷嘴更换位置预留了足够的扳手操作空间，不需要拆除整个挤出总成就能完成喷嘴的更换、疏通操作；压紧送料齿轮的压臂采用了快拆式的卡扣设计，更换耗材、清理送料轮残留的耗材碎屑时，只需要掰开卡扣就能完成操作，不需要拧动固定螺栓。

从安装边界尺寸来看，整套结构安装完成后，相对于原挤出总成的X方向外轮廓尺寸没有超出原机的防护罩范围，不会在打印过程中干涉到打印件的外轮廓，也不会触碰原机的限位开关；Z方向的总高度比原挤出总成低2mm，对应的Z轴零点偏移量可以直接在设备固件里调整，不需要改动原机的限位触发挡片位置；Y方向的走线位置和原机完全对齐，原有加热线、热敏线、风扇线的长度完全足够，不需要额外延长接线，避免了接线改动带来的电路故障风险。整个结构的重量比原机原配的金属挤出总成轻120g，能有效降低X轴滑台的运动负载，减少X轴同步带的磨损，延长运动部件的使用寿命，在高速打印工况下，更低的运动惯量也能提升打印件的边角成型质量，减少过冲造成的尺寸误差。
