在光学实验台光路搭建、工业视觉检测工位的光路校准、小型摄影器材光圈改装、激光设备出光口径调节这类场景里,机械光圈是非常实用的通光口径调节构件,和电子光圈不同,纯机械结构的光圈不需要供电,依靠手动拨杆的转动就能实现中心通光孔的连续无级缩放,在没有供电条件的实验场景、需要手动微调通光量的工装工位上,这类结构的适配性远高于电控调节构件。

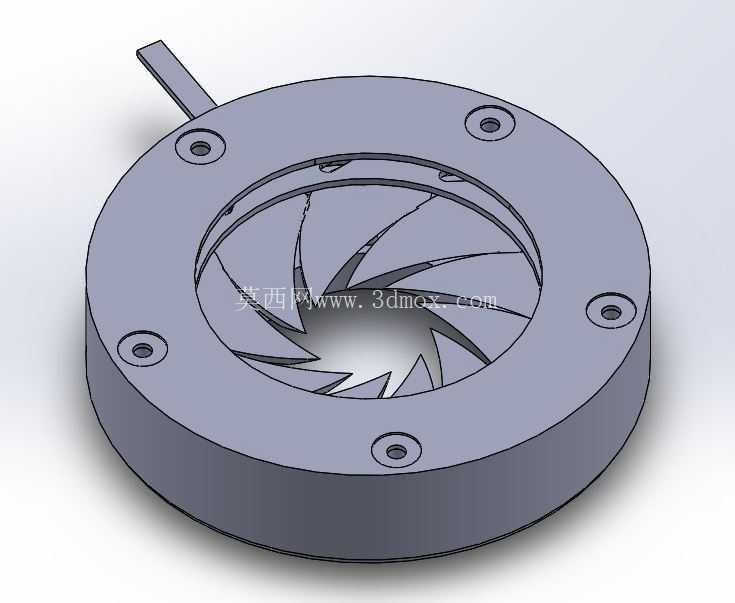

从结构功能来看,这款光圈的核心是多片叠层布置的弧形叶片,每一片叶片都通过底部的定位销嵌入底座的导向槽内,外侧的拨杆转动时会带动叶片同步沿导向槽滑动,所有叶片的内边缘共同围合出中心的通光孔,转动拨杆的过程中,叶片同步收拢或展开,就能实现通光孔径从完全闭合到最大开度的连续变化,调节过程中每一片叶片的运动轨迹都经过限位约束,不会出现卡滞、叶片错位的问题,转动拨杆的阻尼感均匀,调节到任意开度都能保持位置稳定,不会因为设备运行的轻微震动出现孔径自行偏移的情况。
设计这类结构的时候,首先要确定的是最大通光孔径和最小闭合孔径的参数边界,再根据这个参数反推每一片叶片的弧形轮廓曲率,叶片的曲率如果设计不合理,要么会出现小开度下叶片之间缝隙漏光的问题,要么会出现大开度下叶片互相干涉无法完全展开的问题。底座上的六个安装孔是沿圆周均布的,安装孔的位置公差需要控制在0.02mm以内,保证光圈安装到配套设备上的时候,中心通光孔和设备的光轴完全重合,不会出现通光孔偏心导致的光路偏移问题。拨杆的伸出长度做了优化,既不会因为太短导致调节时施力不便,也不会因为太长超出安装边界,干涉到周边的其他构件。
从安装边界来看,这款光圈整体为薄型圆盘式结构,整体厚度控制在较薄的尺寸范围内,适合嵌入到空间紧凑的光路通道内,外圈的六个沉头安装孔可以直接用M3的内六角螺丝固定到设备的安装面上,沉头孔的设计可以保证螺丝安装完成后端面不会突出光圈的上表面,不会影响后续的盖板安装或者其他构件的贴合。拨杆的转动行程做了机械限位,转动到最大开度和最小闭合位置时都会有轻微的触感反馈,避免操作人员调节时过度转动导致叶片受力变形。叶片的边缘做了微小的倒角处理,不会因为长期反复摩擦出现毛边卡顿,叠层布置的叶片之间预留了微小的间隙,既保证转动灵活,又不会出现间隙过大导致的漏光问题。
在实际选型使用的时候,需要注意这款光圈的调节方向,拨杆沿顺时针转动时通光孔缩小,逆时针转动时通光孔扩大,和多数光学设备的调节习惯保持一致,不需要额外适应操作逻辑。这类纯机械光圈的维护成本很低,长期使用后如果出现转动阻尼变大的情况,只需要在导向槽和叶片的接触位置涂抹少量的低温润滑脂就能恢复顺滑的调节手感,不需要更换核心构件。和电控光圈相比,纯机械结构没有电路元件,不存在电路故障、信号干扰的问题,在强电磁干扰的工业检测场景下也能稳定工作,不会因为周边设备的电磁影响出现调节失灵的情况。
很多做光路改装的工程师在自制实验设备的时候,往往会忽略光圈的安装同轴度问题,这款光圈的底座基准面和安装孔的位置度经过了严格的公差约束,安装时只要将底座贴合设备的安装基准面锁紧螺丝,就能保证通光孔和光轴的同轴度满足使用要求,不需要额外做同轴度校准,能节省不少设备调试的时间。叶片采用的是薄型金属片加工而成,表面做了发黑消光处理,不会反射光路内的光线,避免出现杂散光影响成像或者激光加工的精度,这一点在光学类应用场景里尤为重要,如果叶片表面反光,会在成像画面里出现眩光,或者导致激光能量反射损伤光源元件。
