多孔位异形连接支架结构设计练习件

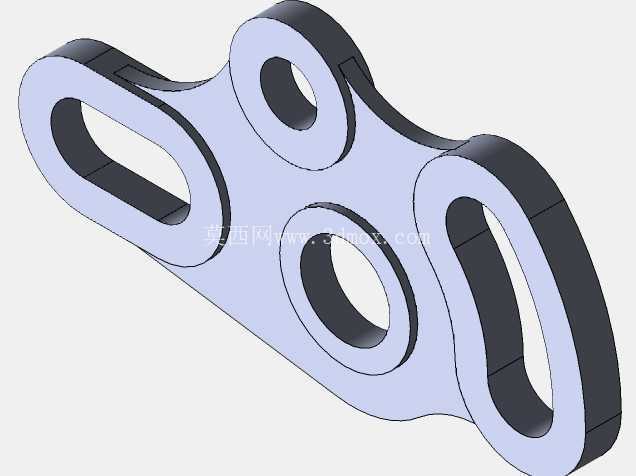

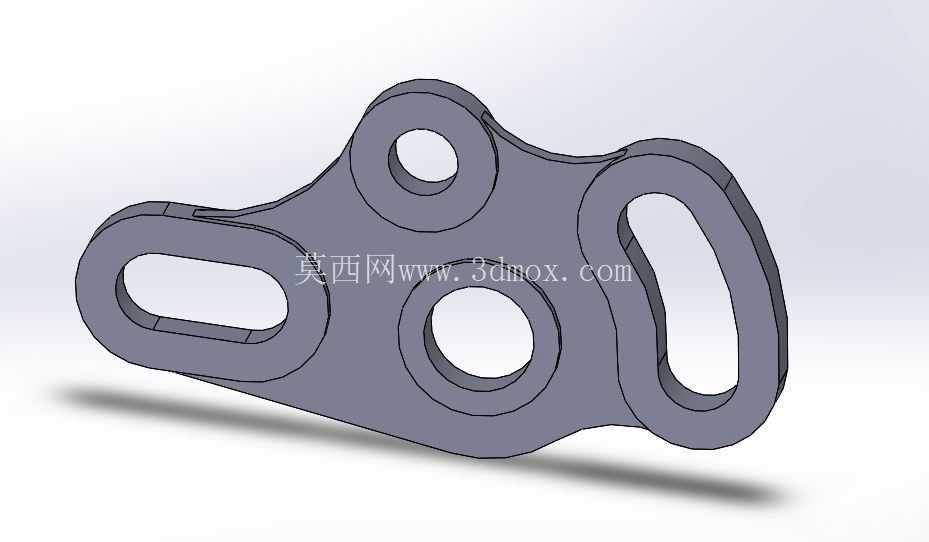

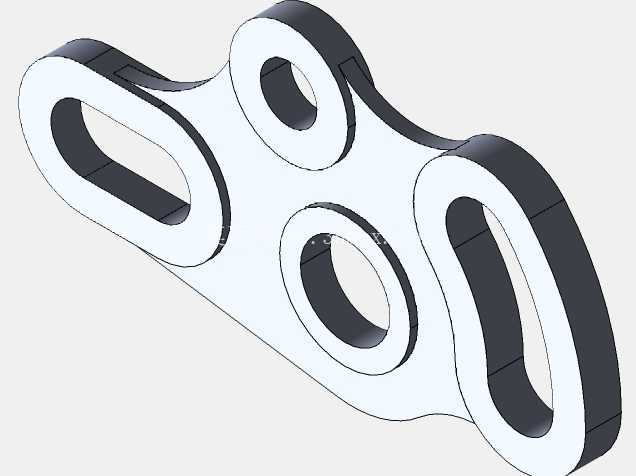

　　这类异形多孔连接支架，在轻工自动化输送线、小型专用设备的连杆传动机构中十分常见，主要承担跨距不等的两个组件之间的铰接、定位与载荷传递作用，区别于标准等厚连接板，它的非对称轮廓是为了适配安装空间内的周边避让需求，避免与相邻运动部件发生运动干涉。从结构细节来看，零件整体采用等厚薄板切割后去毛刺成型，主体厚度根据常规铰接载荷需求设定，三个圆形通孔分别对应不同规格的铰接销轴：上方最小的圆孔用于连接固定端的小直径销轴，承担主要的定位基准作用，中间的圆孔为核心受力铰接点，孔径匹配常规传动销轴尺寸，孔边做了微小倒角处理，避免装配时刮伤销轴表面镀层，也能减少应力集中带来的断裂风险；两个长圆形腰孔则是为了适配安装位置的调整需求，在设备装配调试阶段，可以沿着腰孔长度方向微调支架的安装位置，补偿组件加工带来的累计尺寸误差，降低装配对位的难度。

　　设计这类零件的时候，首先要确定核心铰接点的相对位置，也就是中间圆孔与上方定位圆孔的中心距，这个尺寸直接决定了连杆机构的传动行程，一旦偏差超过0.1mm就可能导致机构卡滞或者行程不足；其次要核算腰孔的长度范围，预留足够的调整余量，同时腰孔的宽度要与配套的紧固件外径匹配，间隙控制在0.2mm以内，既保证调整顺畅，又不会出现安装后松动窜动的问题。外轮廓的圆弧过渡不是随意绘制的，每一段圆弧都要对应周边相邻零件的运动包络线，比如左侧腰孔外侧的大圆弧，是为了避让摆动过程中相邻连杆的端部，右侧腰孔的外轮廓圆弧，则是避开设备机架上的凸起安装座，所有轮廓转角处都采用R3以上的圆角过渡，避免热处理或者受力时出现应力开裂。

　　安装边界方面，零件的整体外轮廓尺寸控制在小型机构的安装空间范围内，两个腰孔的中心距与机架上的安装孔位间距匹配，安装时可以先穿入腰孔的紧固件预紧，调整好支架的角度与位置后，再装入中间铰接销轴与上方定位销轴，最后锁紧所有紧固件，这种设计大幅降低了零件加工精度的要求，不需要每个安装孔都做到极高的位置精度，就能顺利完成装配，适合小批量设备的生产配套。从受力角度分析，零件工作时主要承受铰接点传来的交变拉压载荷，中间圆孔与腰孔之间的连接筋是受力薄弱区域，设计时特意加宽了这部分的截面宽度，保证在额定载荷下的变形量控制在0.05mm以内，不会因为长期受力出现塑性变形导致机构精度下降。

　　这类零件也是三维建模初学者练习草图绘制、几何约束、特征拉伸的典型案例，绘制过程中需要先理清各个孔位的定位尺寸，再通过几何约束固定外轮廓的相切、同心关系，避免草图出现过约束或者欠约束的问题，最后通过拉伸特征生成实体，再添加孔边倒角的细节特征，完整还原零件的工程细节，建模过程中也能直观理解机械零件设计中避让、调整、受力强化的核心思路，为后续复杂结构件的设计打下基础。
