沥青厂骨料输送配料皮带机组

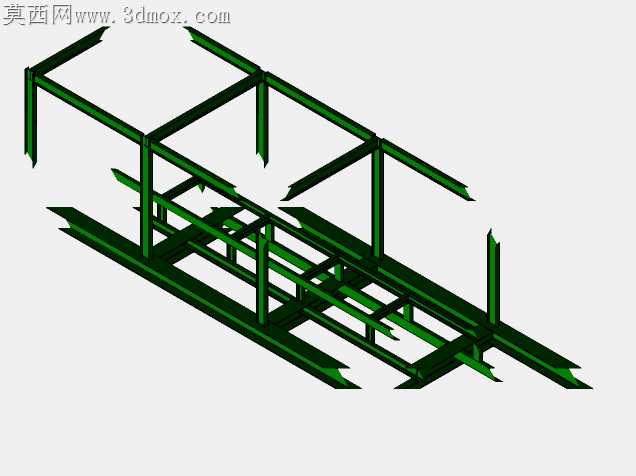

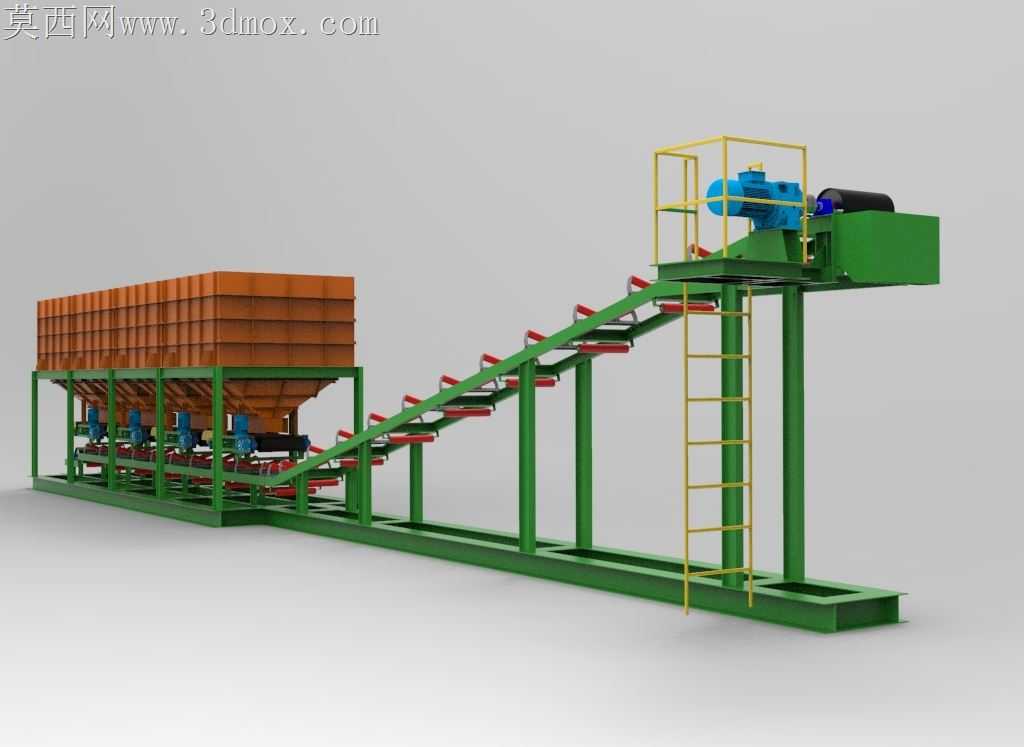

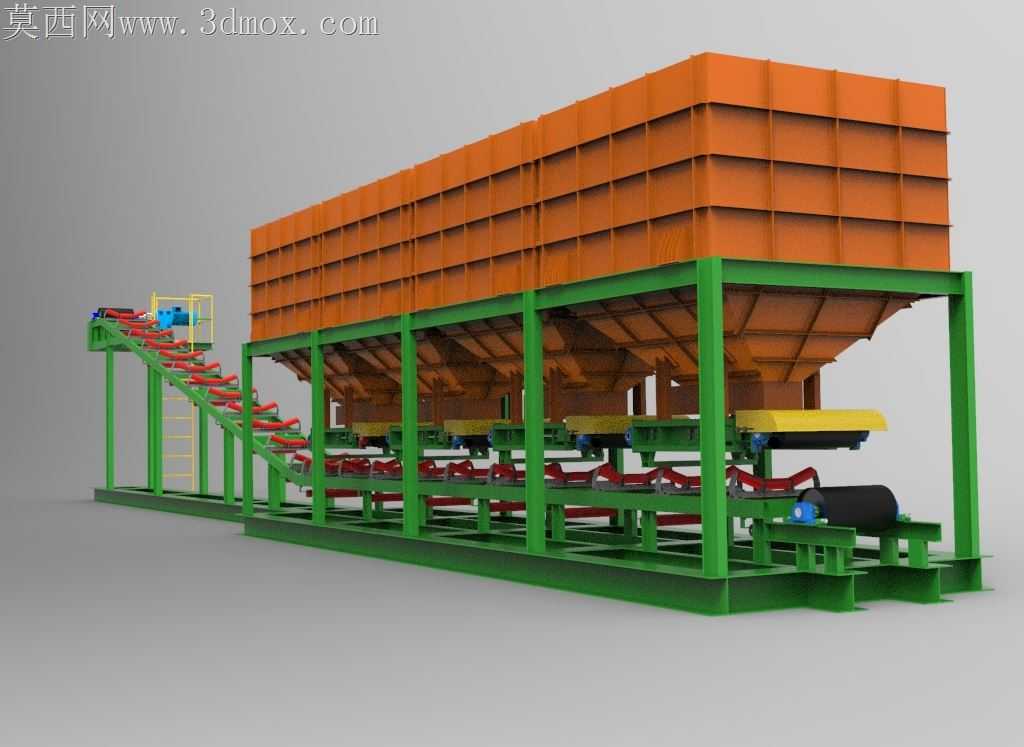

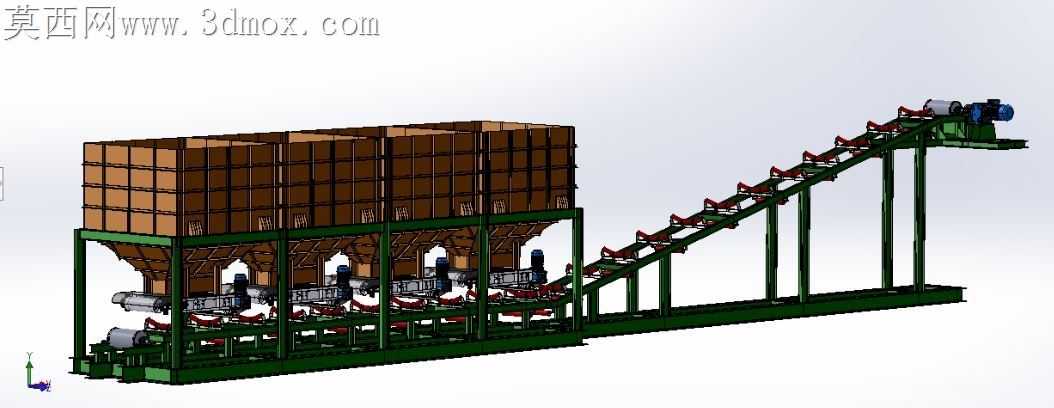

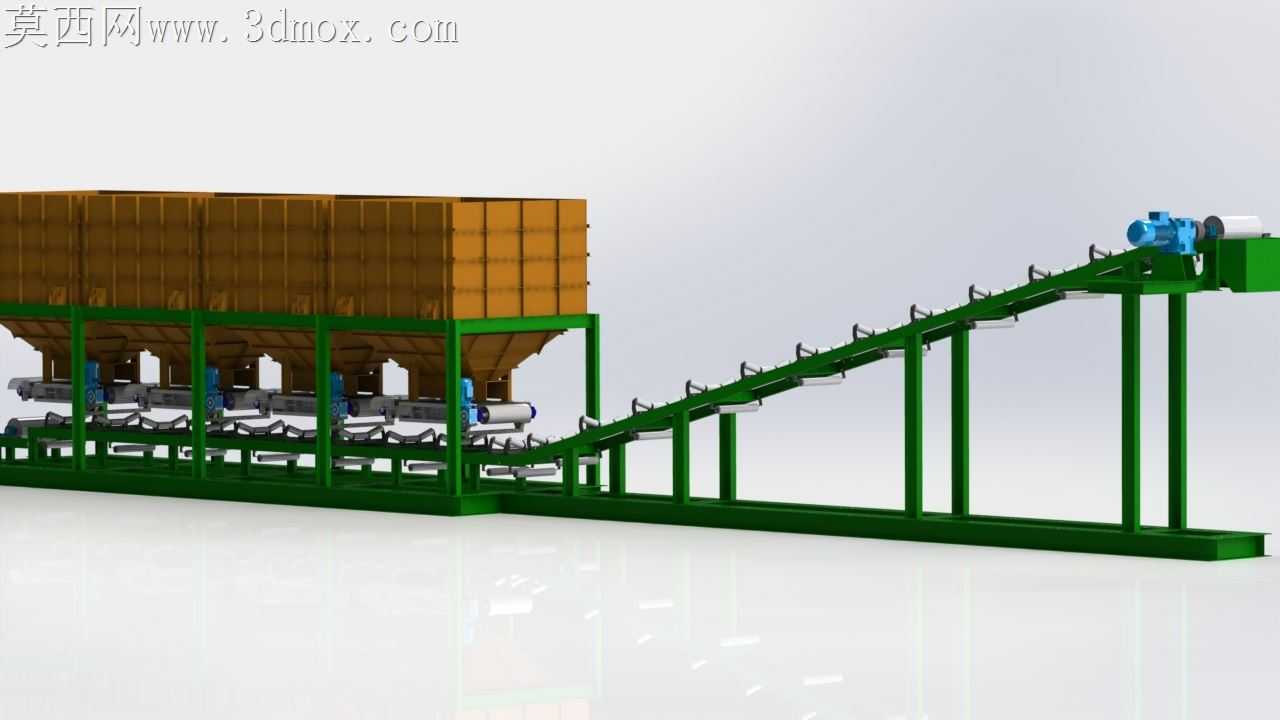

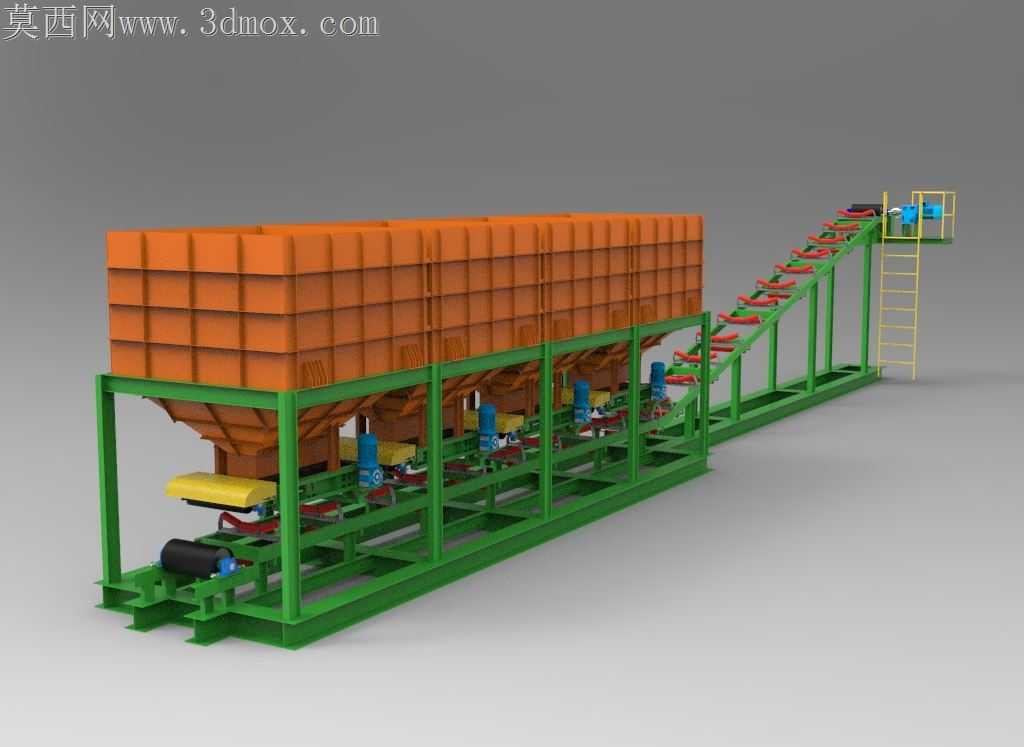

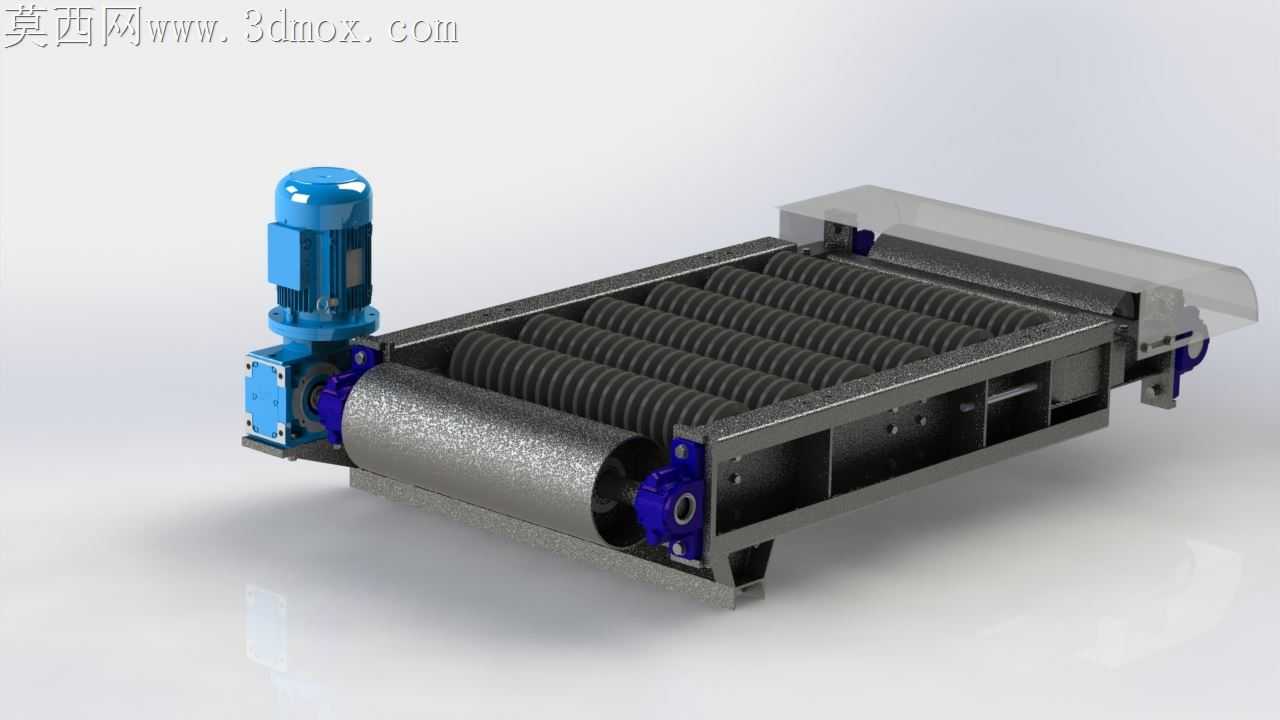

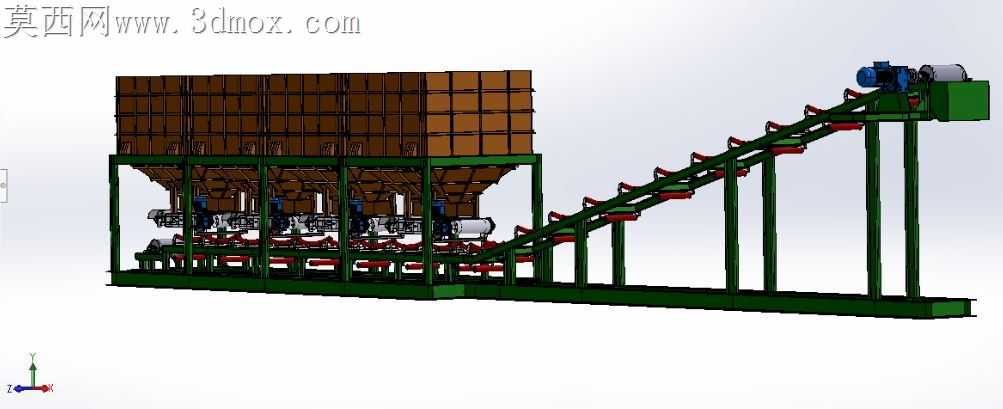

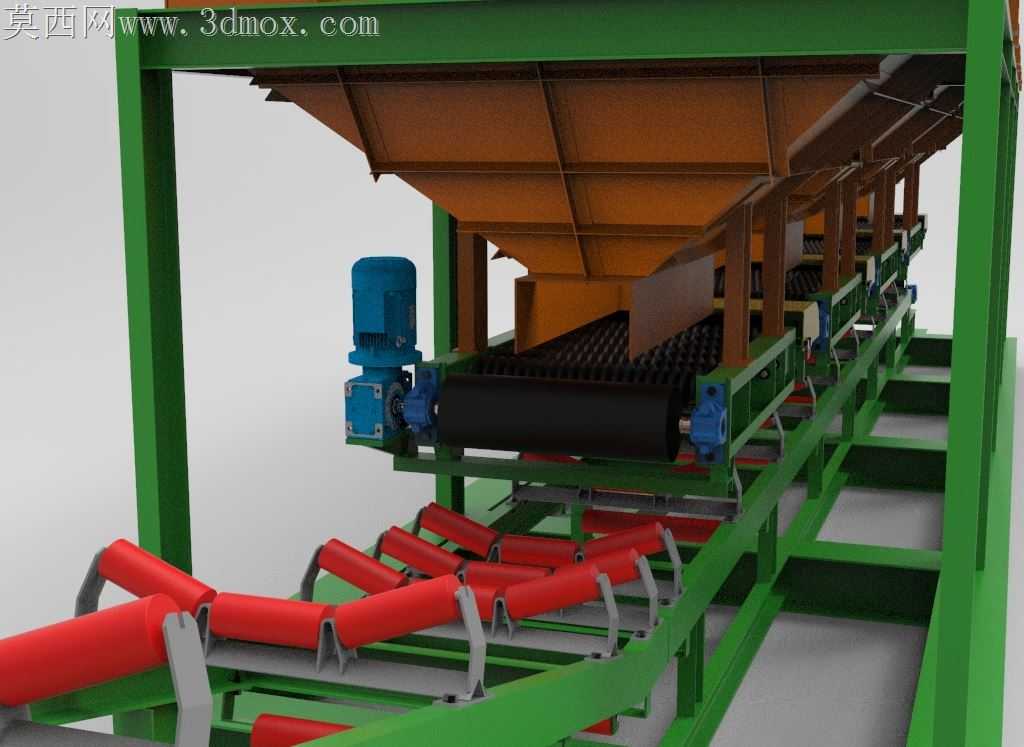

沥青拌合站现场的皮带输送系统，最容易出问题的从来不是驱动电机功率够不够，而是配料段落料冲击导致的皮带跑偏、机架长期受交变载荷出现的焊缝开裂，还有斜段输送时骨料滚落撒料的顽疾。这套140tph产能的带式输送配料机组，在结构设计阶段就把这些现场跑冒滴漏的痛点揉进了每一处细节里。四个配料仓的下料口没有直接对准水平段皮带的中心，而是顺着皮带运行方向偏移了120mm，让骨料落料时的初速度和皮带运行方向形成同向分量，减少垂直冲击对托辊组的砸损，也避免落料偏载扯动皮带向单侧偏移。斜段输送段的托辊组采用了前倾2度的安装角度，槽型托辊的侧辊倾角比常规散料输送机型加大了3度，既可以托住粒径偏大的沥青骨料不往两侧滚落，前倾的安装角度还能给皮带持续施加向中心的回正力，不用频繁调整张紧装置就能抵消长期运行的跑偏量。爬梯和顶部驱动平台的护栏没有采用现场焊接的方管结构，而是用螺栓连接的模块化框架，安装时不用在高空动火作业，后期护栏出现磕碰变形也能单独拆换，不用整段切割重焊。机架的长距离型材拼接处，没有直接对焊，而是在拼接位置加了8mm厚的内衬加强板，螺栓穿接固定后再做密封焊，既抵消了长机架运输过程中产生的形变，也能承受斜段满载时骨料和皮带的总重量带来的下挠应力，不会运行半年就出现机架中段下沉的问题。驱动端的减速机安装座做了腰型孔预留，后期更换三角带或者调整皮带张紧度时，不用切割底座重新打孔，松开螺栓就能滑动调整位置，现场维护的效率能提升不少。水平配料段的每个料斗下方都预留了清扫器的安装位，刮下来的余料会顺着导料槽落回皮带，不会堆积在机架底部被回程皮带卷进托辊，磨坏皮带背面的橡胶层。斜段靠近驱动滚筒的位置加了一道挡料帘，用废旧皮带裁剪成条状固定在横梁上，既能挡住偶尔滚落的大块骨料，也不会刮伤皮带表面，成本极低但实用性极强。顶部的驱动平台做了防滑花纹钢板的铺设，边缘的踢脚板高度做到了150mm，维修人员在上面调整减速机或者更换滚筒时，随身带的扳手、螺栓不会顺着斜段掉下去砸到地面的作业人员。整套结构没有用什么特殊的定制型材，全是常规的槽钢、角钢和标准托辊配件，加工时不用开特殊模具，现场安装时按编号拼接即可，容错空间留得很足，就算现场基础浇筑有几厘米的误差，也能通过机架底部的调节垫板找平，不用返工重做基础。
