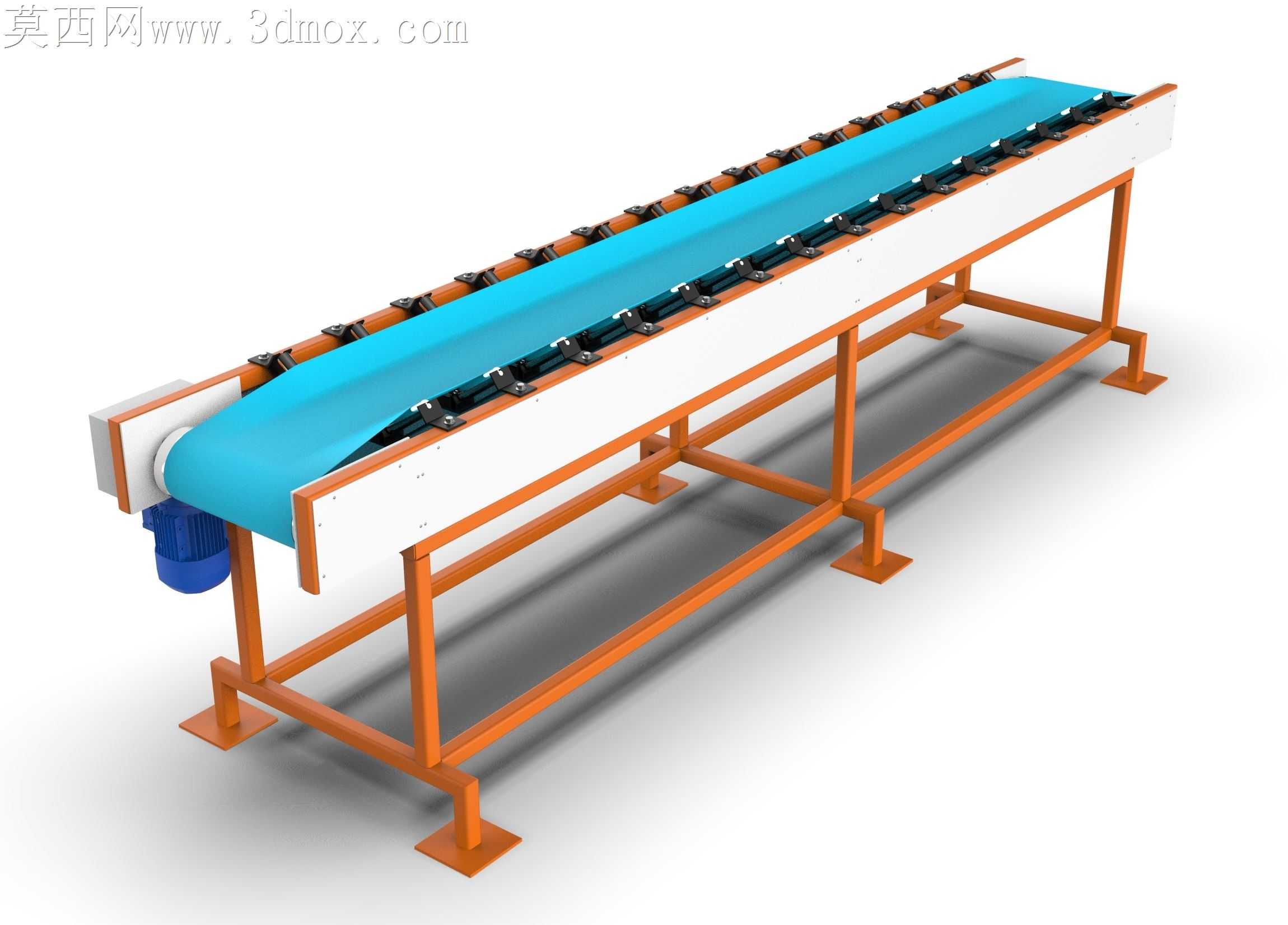

带侧滚柱支架的蓝色皮带输送装置

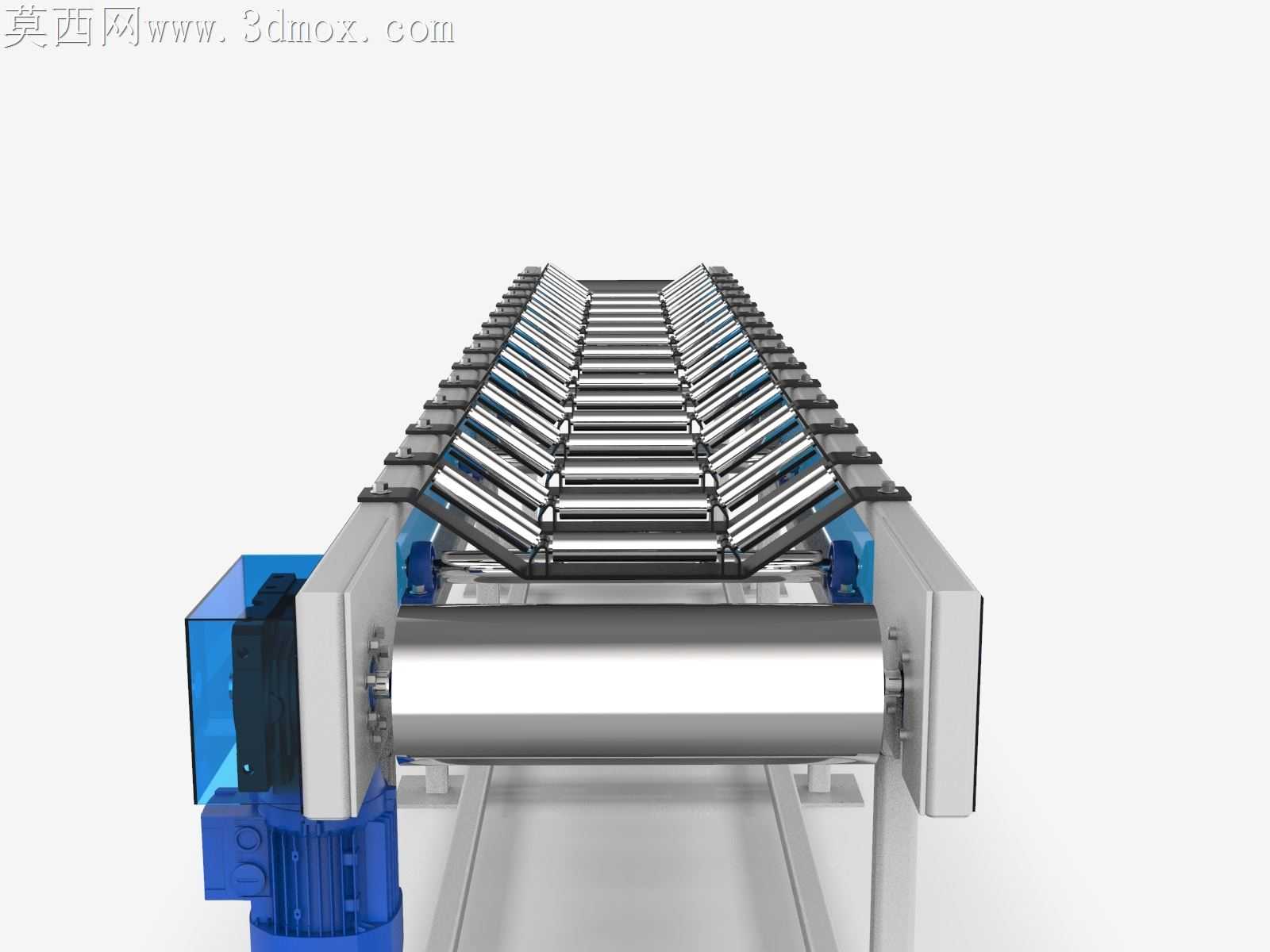

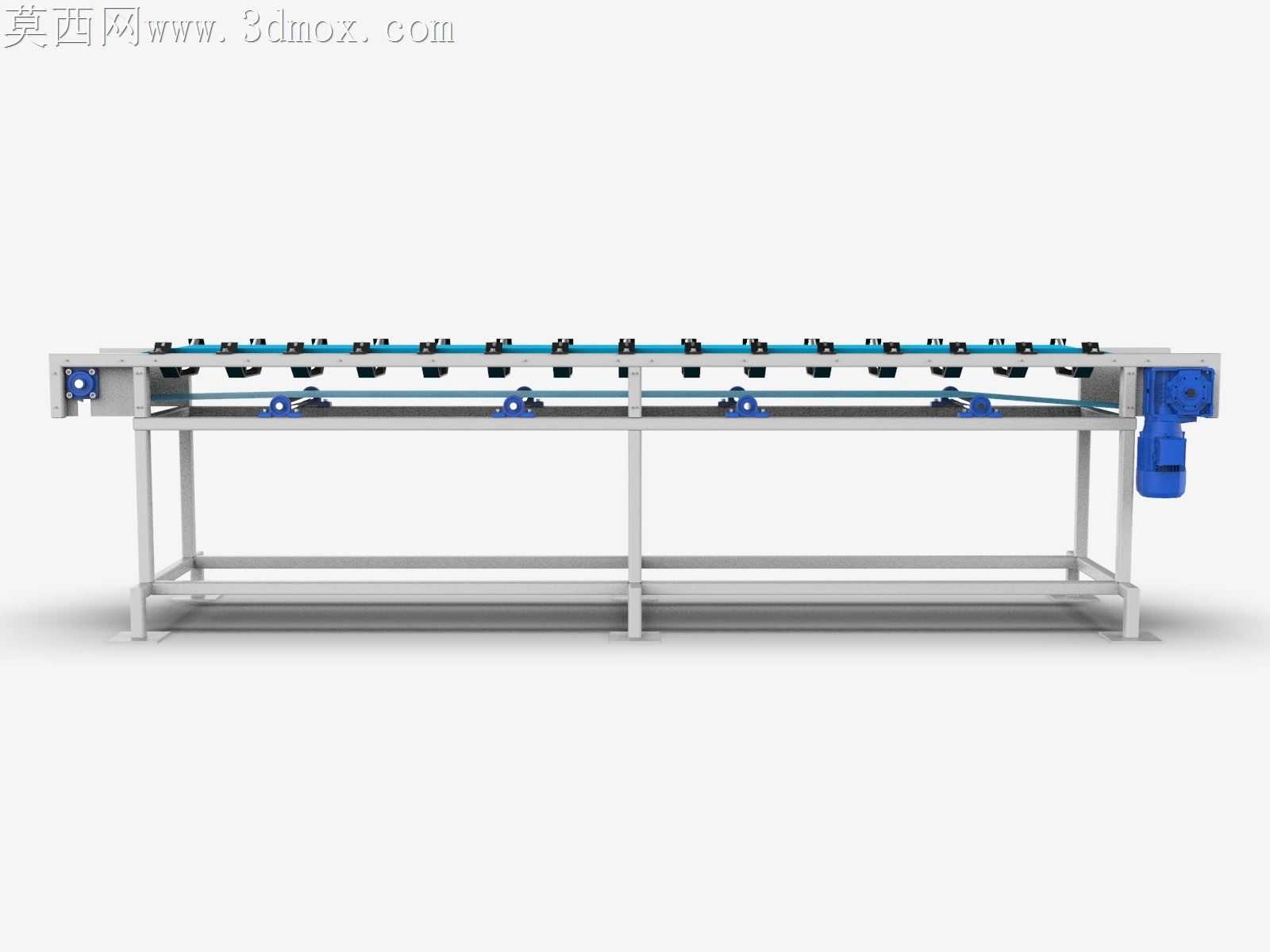

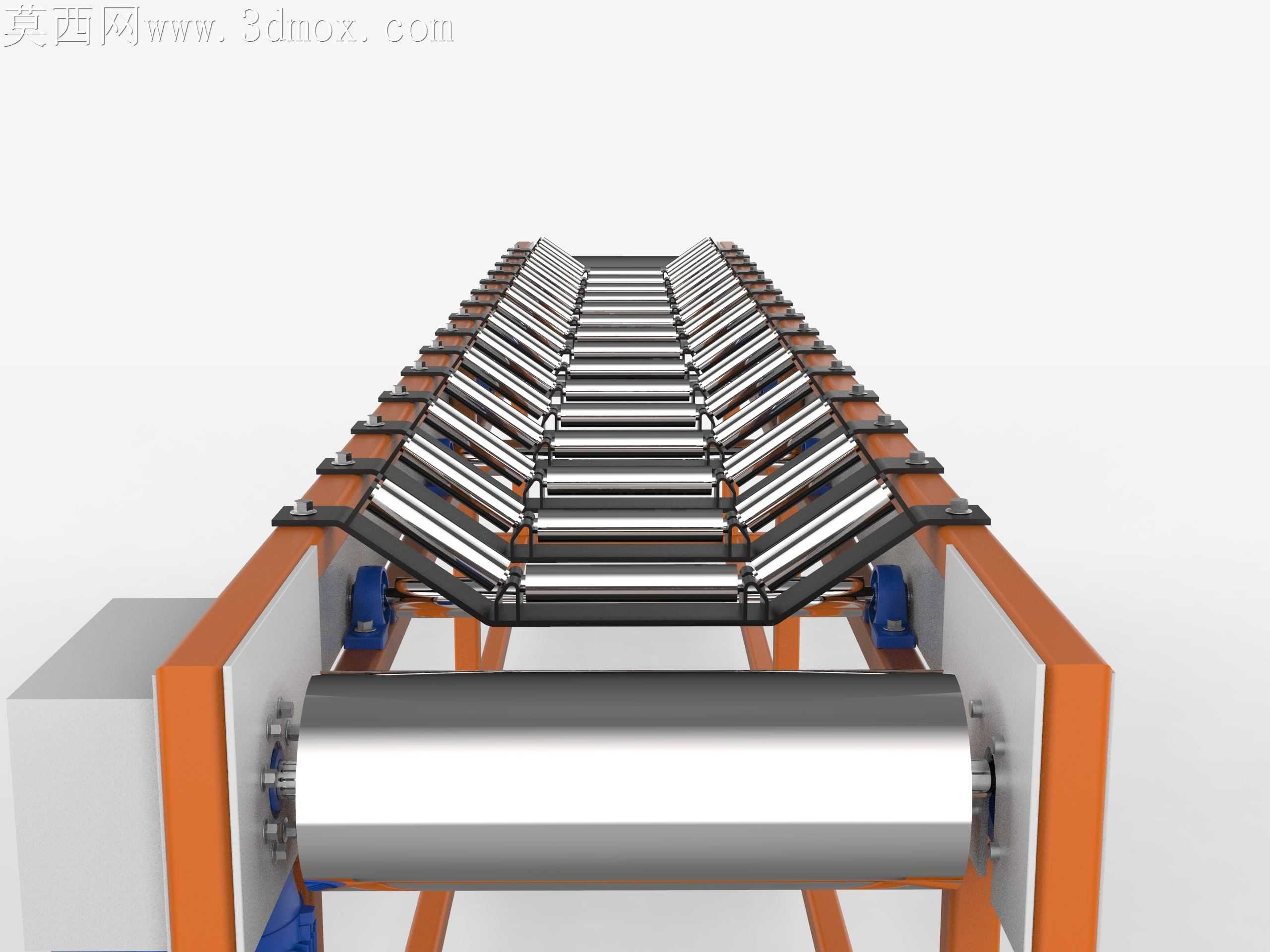

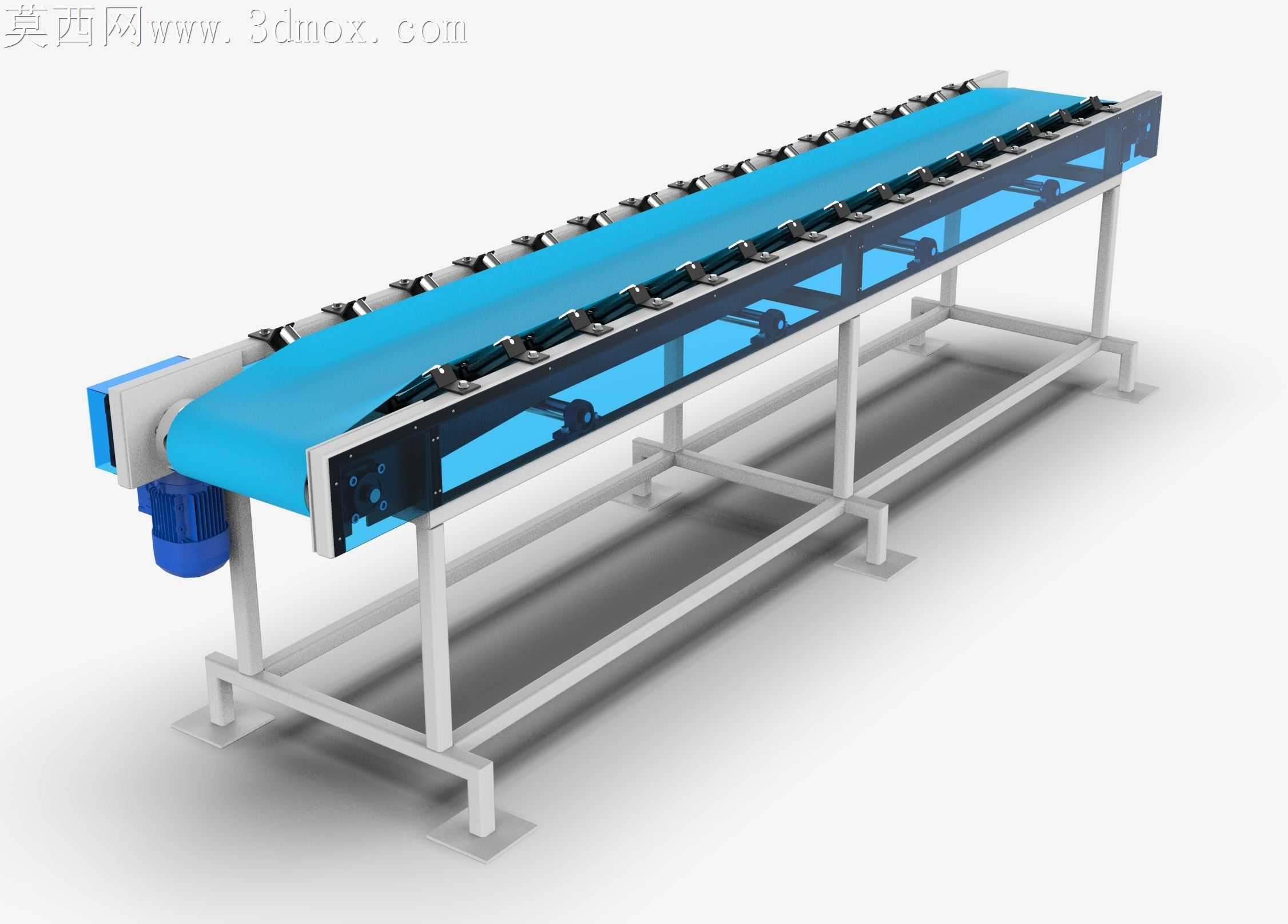

粗糙散碎物料在普通皮带上输送时，常因物料剐蹭、局部卡滞出现皮带跑偏、边缘磨损过快的问题，常规平托辊支撑的皮带架很难适配这类工况的侧向受力需求。这款输送装置的侧滚柱支架设计，刚好针对这类痛点做了结构适配，每段侧滚柱的安装座都预留了0.2mm的轴向调整间隙，滚柱端面和皮带侧边的接触压力可以通过支架上的腰型孔微调，既不会因为间隙过大失去纠偏作用，也不会因为压得过紧加速皮带边缘的磨耗。皮带下方的支撑托辊采用等距排布，相邻托辊的间距控制在150mm，刚好能承载散碎物料的局部集中载荷，避免皮带在重载段出现凹陷撒料的情况。机架采用方管焊接结构，支脚处的方形安装底板预留了膨胀螺栓固定孔，安装时可以根据现场地面的平整度微调支脚高度，不需要额外加工调整垫片。驱动端的电机安装座同样设计了腰型调节槽，张紧皮带时不需要拆解其他部件，只需要松开安装螺栓调整电机位置就能完成张紧操作，日常维护的拆装效率能提升不少。侧护板采用半透明的蓝色板材，既可以观察皮带运行时的物料状态，也能阻挡细碎物料从侧边飞溅，护板和机架的连接采用快拆式卡扣，清理卡入缝隙的物料时不需要拧动多颗螺栓，直接掀开护板就能操作。滚柱内部的轴承位做了台阶限位，装配时轴承可以直接压装到位，不需要额外调整轴向位置，能有效避免装配时轴承偏斜导致的转动卡滞问题。皮带两端的滚筒做了轻微的腰鼓形加工，即使没有侧滚柱的辅助，也能在运行时让皮带自动对中，和侧滚柱形成双重防跑偏的结构保障。机架的横梁和支腿连接位置加了三角形加强筋，满负载运行时的机架形变量能控制在0.1mm以内，不会因为长期受力出现焊缝开裂的情况。
