Weber40DCOE配套90毫米进气速度堆栈

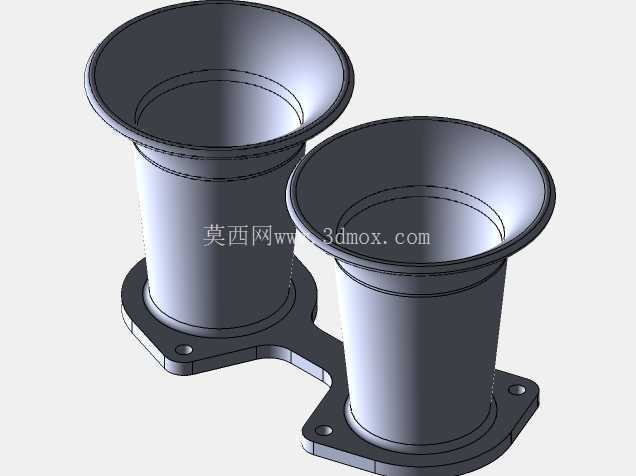

在化油器式内燃机的进气系统改装与原厂配套设计场景中，速度堆栈是直接影响进气效率、气缸充气效率的核心零部件，这款适配Weber 40 DCOE双腔化油器的速度堆栈，整体采用双筒连体式结构，单筒有效导流长度为90毫米，是经过流动模拟验证的成熟结构方案。

从实际装车用途来看，这类速度堆栈主要替代化油器原有的进气喇叭口结构，通过拉长进气导流段的长度，优化进气气流的走向，减少进气过程中的紊流与气流分离现象，让进入化油器喉管的气流更加平顺稳定，在高转速工况下能够有效提升气缸的充气效率，改善发动机高转区间的动力输出响应，同时也能在一定程度上优化进气谐振效应，匹配特定排量、特定转速区间的发动机动力输出特性。

从设计思路层面拆解，这款双连体速度堆栈采用了对称式的布局结构，两个导流筒的中心距完全匹配Weber 40 DCOE双腔化油器的两个喉管中心间距，保证每个进气腔都能获得独立、均匀的进气导流效果，避免双腔之间出现进气干涉的问题。导流筒的入口端采用大圆角扩口设计，扩口段的曲率经过流体仿真优化，能够引导周边空气平滑流入筒内，避免入口处出现气流收缩导致的进气阻力上升；筒身主体采用等径直段设计，能够对流入的气流进行整流，让气流以更稳定的层流状态进入化油器喉管，提升燃油与空气的混合均匀度。

安装边界方面，速度堆栈底部采用连体式法兰安装结构，法兰上预留的安装孔位完全对应Weber 40 DCOE化油器顶部的安装固定点位，安装时可通过螺栓直接将堆栈固定在化油器进气端，无需额外制作转接法兰，法兰与化油器的贴合面为平面加工结构，能够保证密封性能，避免出现进气泄漏导致的空燃比异常问题。整体结构的壁厚设计均匀，既能够满足安装使用过程中的结构强度要求，避免因发动机舱振动导致部件开裂，也能控制部件整体重量，不会给化油器顶部带来过大的附加载荷。

从实际应用的适配场景来看，这款速度堆栈除了适配原厂Weber 40 DCOE化油器的常规装车场景外，也广泛应用于老式性能车修复、改装赛车的进气系统搭建场景，在使用多个Weber化油器的多喉直喷改装方案中，统一配置该款速度堆栈能够保证每个气缸的进气状态一致，避免出现各缸动力输出不均匀的问题。在建模实现过程中，需要重点保证导流筒内壁的曲面顺滑度，不能出现折线、凹凸等缺陷，否则会干扰气流的正常流动，抵消速度堆栈的整流效果；法兰上的安装孔位公差需要控制在合理范围内，保证安装时能够与化油器的安装点位精准对齐，避免出现安装错位导致的密封问题；两个导流筒的同轴度、中心距公差也需要严格控制，保证与化油器喉管的对接精度，避免出现台阶干扰气流的问题。

不同于普通的单进气喇叭口结构，这款连体式双筒速度堆栈在设计时还考虑了安装空间的兼容性，整体外轮廓尺寸紧凑，在安装后不会与发动机舱内的其他部件如点火线束、燃油管路、气门室盖等产生干涉，能够适配多数搭载Weber 40 DCOE化油器的直列四缸、V型六缸发动机的安装空间要求。筒身与法兰的连接位置采用圆角过渡结构，既能够减少应力集中，提升部件的结构强度，也能避免连接位置出现气流扰动的问题，保证从筒身到法兰对接位置的气流平顺过渡。
