三股绳八形态绳索编织设备结构设计

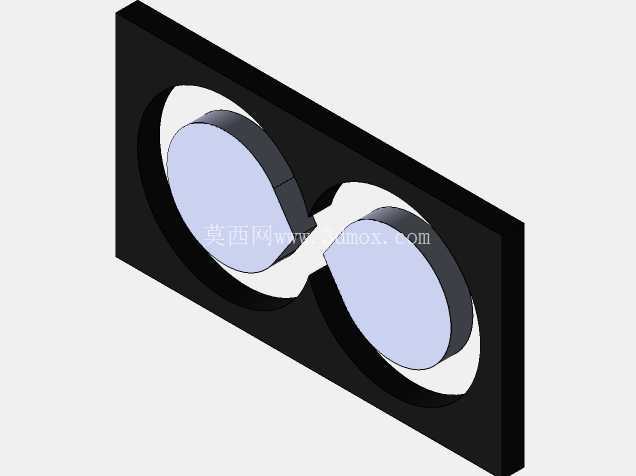

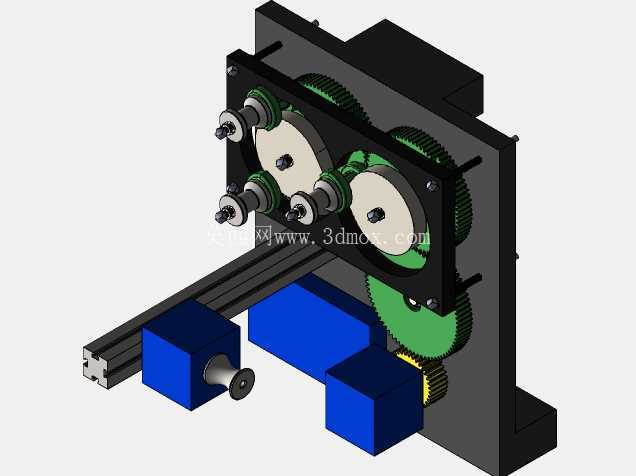

　　在绳带加工生产场景中，这类多形态绳索编织结构主要面向三股螺纹绳的批量成型作业，可覆盖8种不同绳纹结构的编织需求，适配化纤、棉麻、混纺等多种材质绳线的加工工况，常见于户外绳缆、包装捆扎绳、工艺装饰绳的生产工位。整套结构采用立式板架安装形式，核心编织执行端布置在立板前侧，传动齿轮组集成在立板后侧，动力输入端通过底部的齿轮啮合传递扭矩，避免传动部件外露干扰编织作业，同时也能减少生产过程中纤维飞絮附着在传动齿面造成的磨损问题。

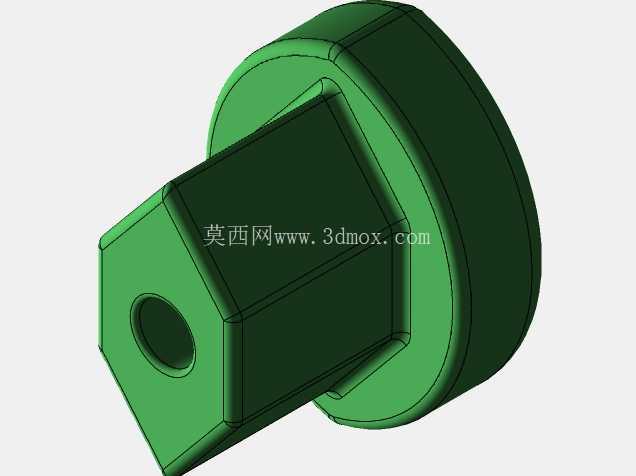

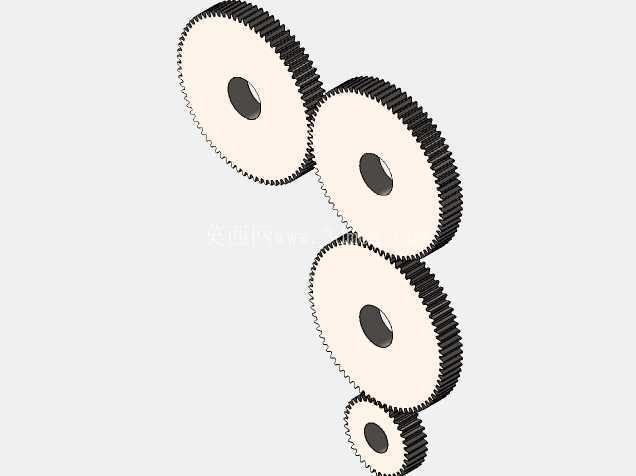

　　从实际功能实现来看，三个编织锭座沿圆周方向均布在前端转盘上，每个锭座自带独立的张紧调节结构，可根据不同绳线材质调整出线阻尼，避免编织过程中出现绳股松紧不均、跳线断丝的问题；后侧的齿轮组采用定比传动设计，三个锭座的自转与转盘的公转通过齿轮啮合保持严格的速比匹配，确保三股绳的捻度均匀一致，切换不同绳纹形态时，只需调整对应齿轮组的啮合位置与传动比，无需整体更换核心转盘部件，能大幅减少换型调试的时间成本。

　　设计过程中优先考虑了安装边界的适配性，底部采用标准工业铝型材作为支撑基座，可直接固定在常规生产线的工作台面上，整体横向安装尺寸控制在600mm范围内，纵向伸出长度不超过400mm，立板高度控制在500mm以内，不会占用过多生产线空间，同时铝型材基座自带T型槽结构，可根据现场布线、接料需求调整导向轮、收线机构的安装位置，适配不同收线速度的配套设备。结构细节上，每个锭座的转轴处都配置了带密封的滚动轴承，可承受长时间连续运转的径向载荷，齿轮组的模数选取兼顾了传动扭矩与结构紧凑性，大齿圈与小驱动齿轮的啮合间隙预留了0.1-0.2mm的调整量，可通过立板上的腰型安装孔调整中心距，补偿长期运转后的齿面磨损，避免出现传动卡滞、异响的问题。

　　前端的出线导向轮采用锥面设计，可引导编织完成的绳索沿中心轴线方向输出，避免绳体与机架边缘摩擦造成起毛、断股，导向轮的安装支架可沿轴向调整位置，适配不同捻距绳索的导出角度，减少绳体内部的附加应力。整套结构还预留了仿真验证的运动干涉检查边界，所有运动部件的运动行程都做了包络校核，锭座公转过程中不会与立板、导向支架发生碰撞，齿轮啮合的重合度满足连续传动要求，在额定转速下运转平稳无冲击，可直接对接常规的调速电机作为动力源，无需额外增加减速机构即可满足常规绳索编织的线速度要求。针对不同绳径的加工需求，三个锭座的出线嘴可快速更换，适配1-8mm直径范围的三股绳编织作业，更换出线嘴时无需拆卸整个转盘，只需松开前端的锁紧螺母即可完成操作，日常维护时可直接打开立板后侧的防护盖板，对齿轮啮合面加注润滑脂，检查轴承运转状态，维护操作空间充足，不需要复杂的专用工装。
