手动杠杆式冲压装配工装结构设计

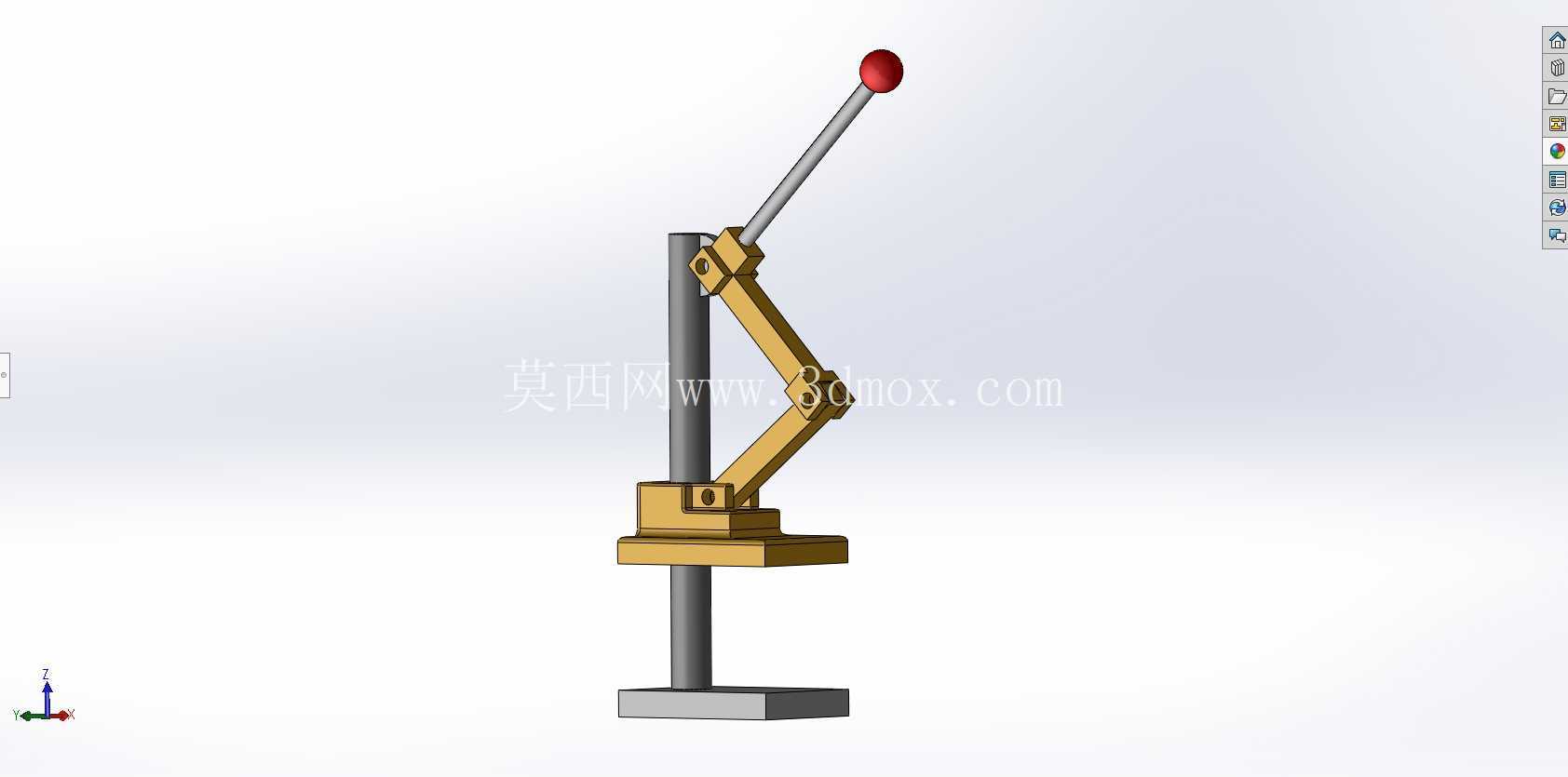

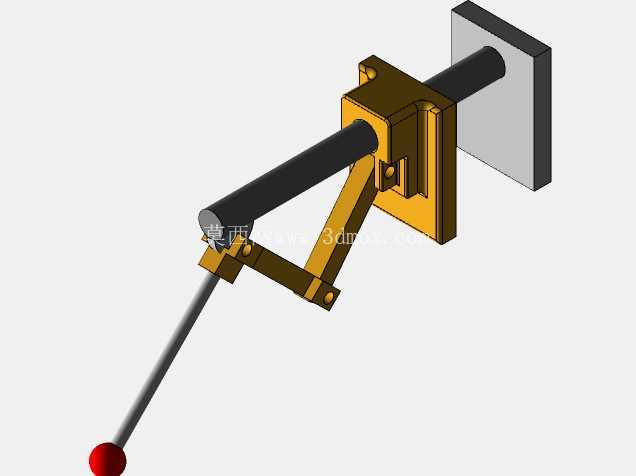

　　这套手动杠杆式压装结构，主要面向小批量零部件压装、小型冲压工序的作业场景，在电子元器件引脚压合、小型五金件铆接、塑胶件与金属嵌件装配、小尺寸轴承与轴类零件过盈配合压入等工位都能适配，不需要外接动力源，靠人力操作就能完成作业，很适合零散维修工位、小作坊生产、实验室试样加工这类没有集中气源或液压动力配套的场景使用。整套结构采用二级杠杆增力的设计思路，操作端的长杆手柄搭配中部的折臂杠杆结构，能把人手施加在手柄端部的力放大数倍传递到压头位置，操作人员不需要施加过大的握力就能获得足够的压装出力，操作端的红色球形握把做了圆弧过渡处理，长时间握持操作也不会出现硌手的问题，手柄的摆动角度经过合理限位，不会因为操作幅度过大导致结构超程损坏。

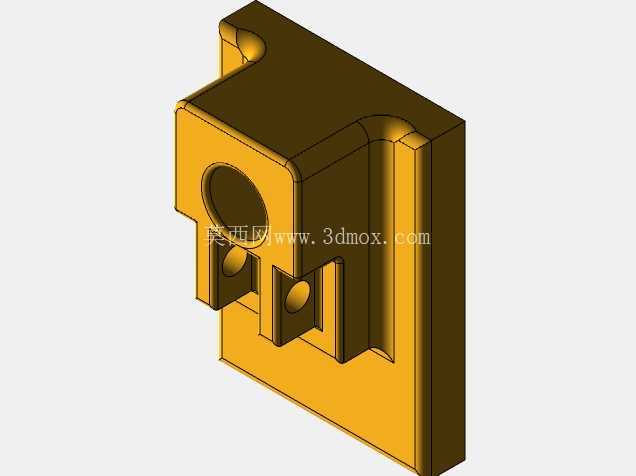

　　竖直方向的导向立柱采用实心圆钢材质，表面做了磨削处理保证直线度，整个压头滑套沿着立柱做上下直线运动，导向间隙控制在合理范围，压装过程中不会出现偏摆，保证压头的作用力始终垂直于工件安装面，避免压装过程中工件出现歪斜、压伤的问题。底部的安装底座采用平板式结构，预留了工装安装的固定孔位，可以直接通过螺栓固定在工作台面上，也可以根据加工工件的定位需求，在底座上加装定制的定位夹具，适配不同外形尺寸的工件压装需求。

　　整套结构的安装边界比较紧凑，整体占地尺寸不大，不需要预留过大的操作空间，普通的钳工工作台就能完成安装固定，竖直方向的行程经过合理设计，能够满足常规小尺寸零件的压装行程需求，压头位置可以根据工件的高度做一定范围的调整，通过锁紧结构固定位置后就能适配不同高度的工件作业。结构的铰接位置都采用了销轴连接，配合耐磨衬套减少长期使用的磨损量，日常维护只需要定期在铰接位置加注润滑脂就能保证操作顺畅，不需要复杂的维护保养流程。压头部分采用可拆卸设计，可以根据不同的压装作业需求更换不同形状的压头，比如平压头、V型压头、带定位销的专用压头，不需要改动整体结构就能适配不同的压装工序，拓展性比较强。

　　在实际使用过程中，操作人员只需要把待压装的工件放置到底座的定位位置，扳动手柄向下运动，通过杠杆结构带动压头下行完成压装作业，压装到位后松开手柄，靠结构的自重或者加装的复位弹簧就能带动压头回到初始位置，操作流程简单，新员工不需要长时间培训就能上手操作。整套结构没有复杂的电控、液压或者气动元件，故障率极低，即使在没有供电的场景下也能正常使用，对于压装力要求不高、生产批量不大的作业场景来说，实用性远高于大型动力压机，同时也能避免动力压机误操作带来的安全风险，操作过程中操作人员可以直接感知压装过程的力度反馈，对于过盈量较小的精密零件压装来说，更容易控制压装的力度和行程，避免压装力过大损坏工件。
