螺旋式冷榨油料取油设备结构设计

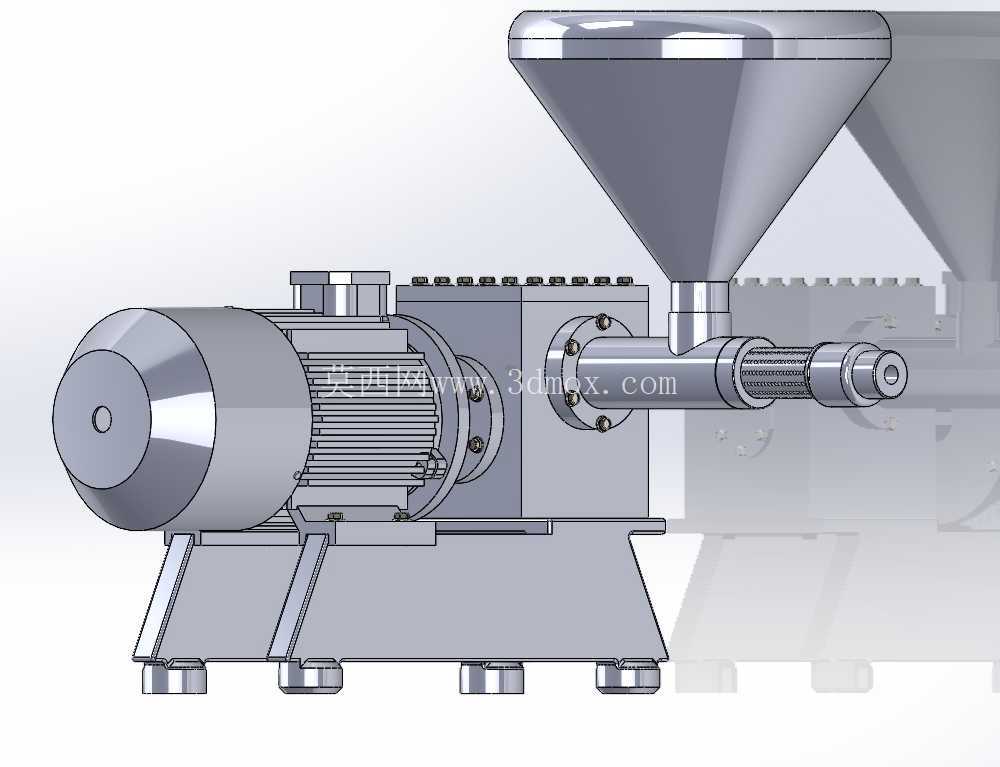

　　这套螺旋冷榨取油设备的三维结构，主要面向小批量天然油料加工场景，适配个体油坊、小型农产品加工点、特色油料种植合作社的日常生产需求，可处理红花籽、葵花籽、奇亚籽、亚麻籽这类高含油油料，全程不借助化学溶剂、不引入高温加工环节，能最大程度保留油料本身的营养成分与天然风味，避免高温榨油过程中产生的油脂氧化、营养流失问题。从结构布局来看，设备采用卧式同轴排布设计，驱动端与压榨端共用同一安装底座，动力单元直接通过法兰对接压榨腔体输入端，省去了中间皮带传动、链传动的冗余结构，既压缩了整机的横向安装尺寸，也减少了传动环节的功率损耗，日常维护时无需反复校准传动同轴度，降低了现场安装调试的难度。

　　设备顶部设置锥斗式进料结构，锥角设计参考了常见颗粒油料的自然安息角，能保证油料依靠自重连续稳定落入压榨螺杆进料段，无需额外加装拨料、强制送料机构，减少了易损件数量；锥斗与压榨腔体的对接位置设置在螺杆进料段的起始端，刚好匹配螺杆螺距从大到小的渐变区间，能避免油料在进料口架桥、堵塞，保证喂料连续性。压榨段采用连续变径变距螺杆设计，从进料端到出渣端，螺杆螺距逐步缩小、螺杆根径逐步增大，让油料在向前输送的过程中，腔体内部的压榨压力逐步线性提升，缓慢将油料细胞内的油脂挤出，油脂通过腔体壁的滤缝汇集到下部集油槽排出，榨完的干饼则从末端出饼口连续挤出，整个压榨过程连续无间断，不需要人工频繁卸料、装填，单人即可完成整套设备的操作值守。

　　驱动单元选用常规卧式异步电动机，电机端盖直接与压榨腔体的轴承座法兰对接，输出轴通过刚性联轴器与压榨螺杆直连，传动效率比带传动结构高15%以上，同时电机外壳自带的散热筋结构，能在长时间连续运行时保证绕组温度处于合理区间，适配油坊每天8-10小时的连续生产工况。整机的安装底座采用折弯钢板焊接结构，底部设置四个可调式支撑脚，可根据现场地面平整度调整设备水平度，避免螺杆高速运转时出现偏磨、振动异响；底座上预留的安装孔位，既可以直接放置在平整水泥地面使用，也可以通过膨胀螺栓将设备固定在预制基础上，适配不同生产场地的安装条件。

　　压榨腔体的滤缝尺寸参考了常见油料的榨渣粒径设计，既能保证油脂顺利流出，又能避免细小渣料大量混入毛油中，减少后续毛油过滤的工作量；腔体与端盖的连接采用内六角螺栓周向均布固定，拆解时只需松开对应螺栓即可抽出螺杆进行清理，换产不同油料时能快速完成腔体内部清洁，避免不同油料之间的风味串混。设备的出饼口设置可调节的调压结构，通过调整出饼间隙的大小，可以改变压榨腔体末端的压力值，适配不同含油率的油料加工需求：处理高含油率的亚麻籽、奇亚籽时，适当缩小出饼间隙提升压榨压力，保证残油率控制在合理区间；处理含油率稍低的葵花籽、红花籽时，适当放大间隙避免压榨压力过高导致渣料过细堵塞滤缝。从安装边界来看，整机横向长度控制在1.2米以内，宽度不超过0.5米，进料口顶部高度约1.1米，操作人员站在地面即可完成进料操作，不需要额外搭建操作平台，占用生产空间小，适合场地面积有限的小型加工场所使用。整套结构没有复杂的电控、液压辅助单元，所有部件均为常规机械加工件，备件采购替换方便，日常维护只需定期检查轴承润滑情况、螺杆磨损情况即可，不需要专业技术人员上门维保，非常适合基层小型加工场景使用。
