牧田款随机轨道偏心打磨砂光机结构设计

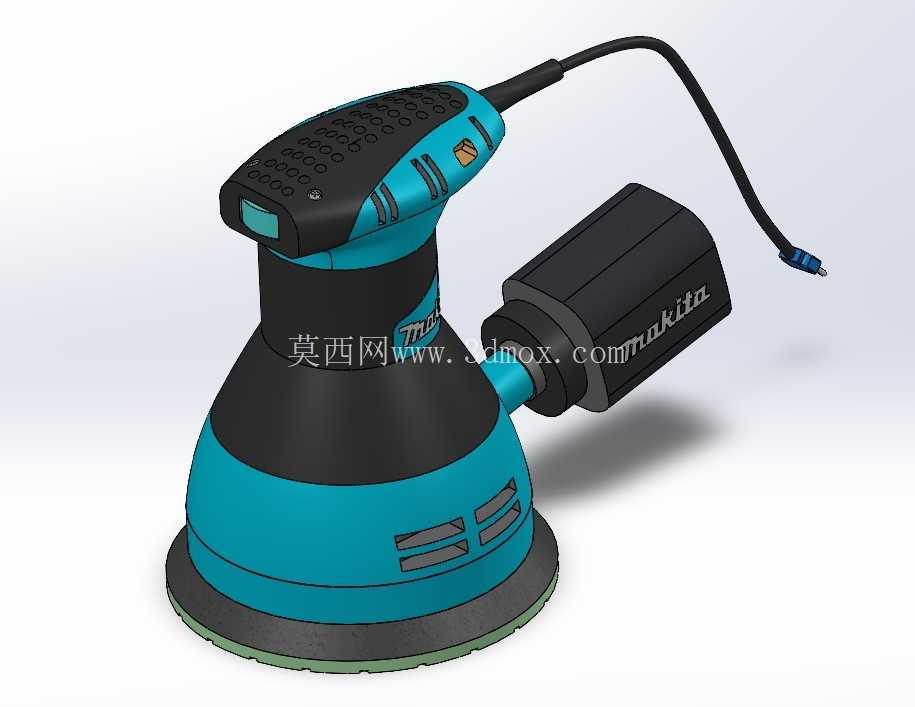

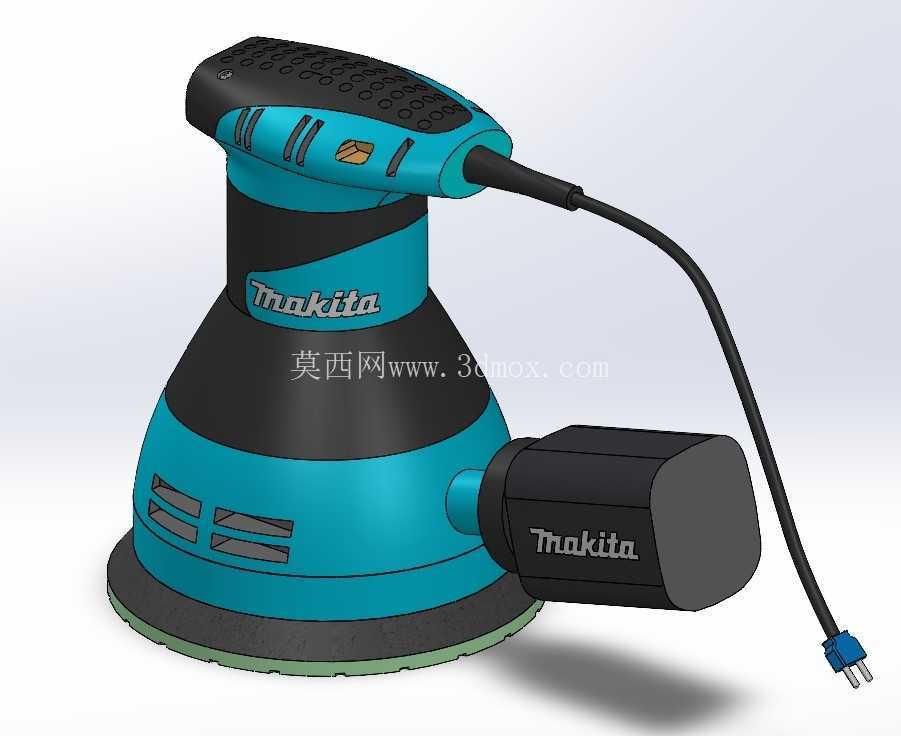

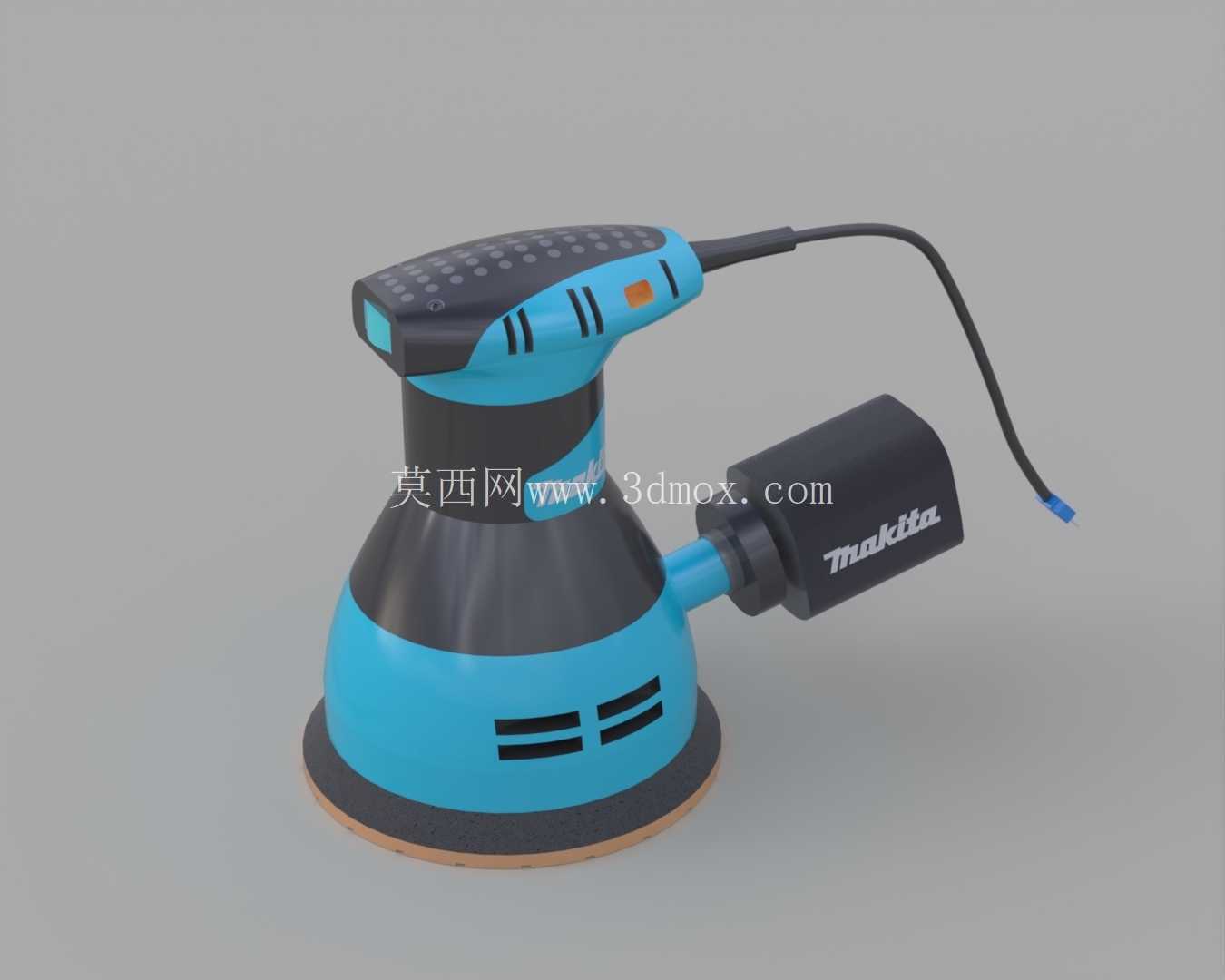

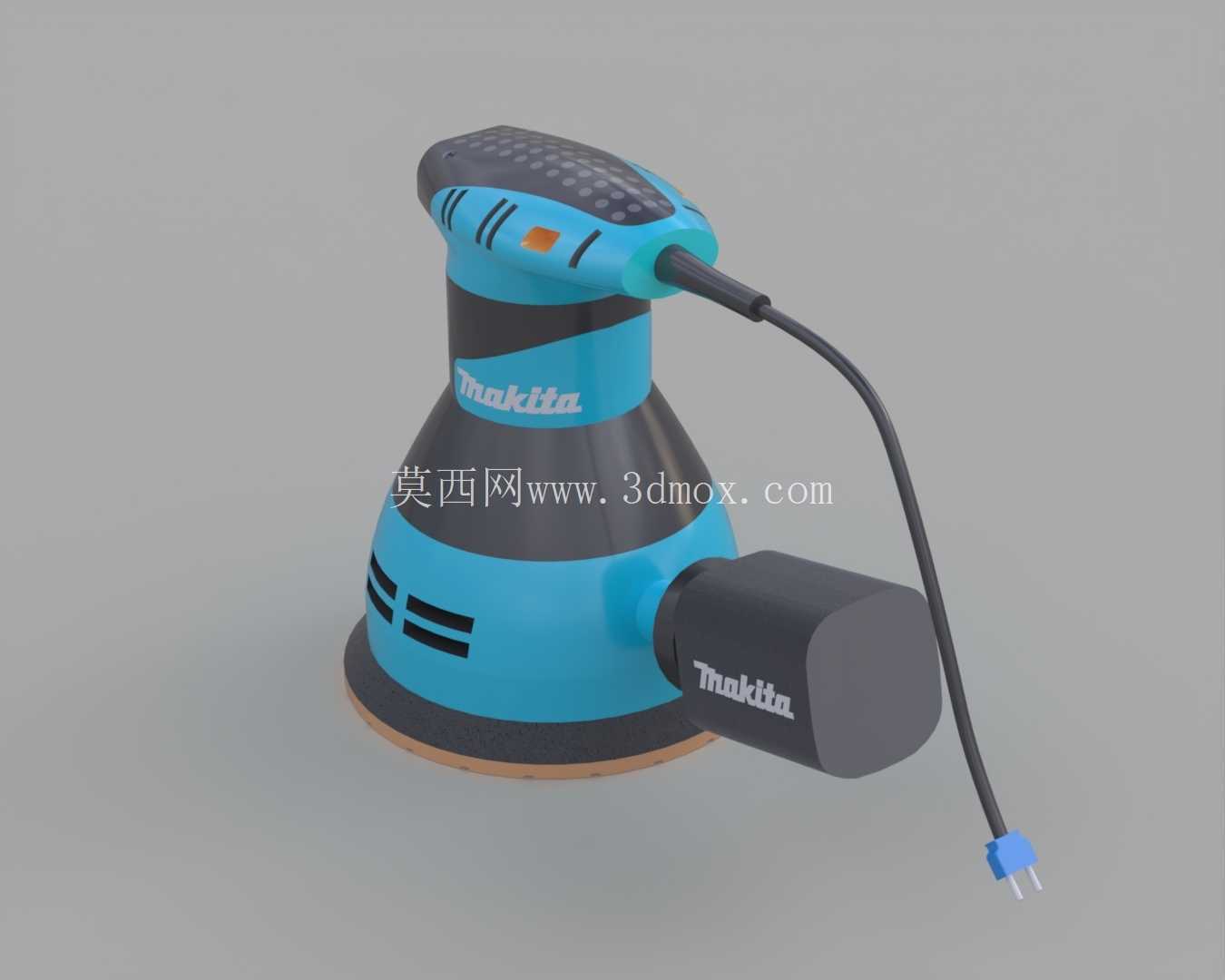

　　这款手持偏心轨道砂光设备，核心应用场景覆盖木工板材饰面精磨、汽车钣金漆面修整、金属构件去毛刺、家装腻子层找平几大领域，和传统纯圆周运动的圆盘砂光设备不同，它的打磨盘同时叠加圆周公转与小幅度椭圆偏心运动，运动轨迹无规律重叠，作业时不会在工件表面留下规则的旋涡状磨痕，能一次性获得更均匀的哑光打磨面，减少后续抛光工序的工作量。从结构设计逻辑来看，整机采用上窄下宽的类锥形握持布局，上部握持区做了细密的防滑凸点纹理，匹配单手抓握的人体工学弧度，长时间握持作业时手腕受力更均匀，不易产生疲劳；机身中部的动力舱做了分段式散热槽布局，进风口避开握持区域，防止作业时打磨产生的木屑、粉尘被直接吸入电机舱，延长内部碳刷与绕组的使用寿命。

　　设备侧置的集尘仓采用快拆卡扣结构，和机身排尘口做了锥面过盈配合，不需要额外辅助工具就能快速拆下倾倒积尘，集尘仓内部做了导流筋设计，能让吸入的含尘气流在仓内形成旋流，大颗粒粉尘直接沉降在仓底，减少细微粉尘从仓体缝隙溢出的概率，配套的电源线从机身侧后方引出，出线位置做了防弯折橡胶护套，能承受频繁拖拽、弯折的工况，避免线芯断裂。从安装边界与尺寸适配角度来说，打磨底盘采用标准5英寸魔术贴粘扣结构，适配市面通用的圆形植绒砂纸，不需要额外定制专用耗材，底盘边缘做了1mm的圆角过渡，打磨工件边角位置时不会因为底盘直角磕碰造成工件边缘崩缺；整机重心落在打磨盘中心正上方，作业时只需要施加轻微的下压力就能让砂纸和工件表面完全贴合，不需要刻意施压就能保证打磨压力均匀，新手操作也不容易出现局部磨穿的问题。

　　设备的偏心块做了动平衡校准，空载运行时整机振动幅度控制在极低范围，握持时不会出现明显的手麻感，开关按键布置在握持区拇指可及的位置，采用防尘密封结构，打磨产生的粉尘不会进入开关内部造成接触不良。在实际工况使用中，这款设备既可以搭配粗目砂纸完成实木拼板的焊痕、毛刺粗磨，也能更换细目砂纸完成漆面的最后一遍精磨，甚至搭配海绵抛光垫就能完成小型工件的抛光作业，适配的耗材范围广，不需要额外配置多台打磨设备就能覆盖从粗磨到精抛的全流程作业需求。机身外壳采用抗冲击工程塑料材质，意外跌落时不会轻易开裂，表面的哑光纹理不容易残留打磨产生的污渍，日常清洁只需要用干布擦拭即可。

　　集尘接口也可以转接常规的工业吸尘软管，连接中央集尘系统后能实现近乎无尘的作业环境，适合封闭车间内的长时间批量打磨作业，避免粉尘扩散影响作业人员健康。从结构建模的细节来看，整机的零件拆分完全符合实际量产装配逻辑，外壳的止口、卡扣位置、内部电机的安装筋位、偏心轴的轴承安装位都做了符合工程公差的设计预留，不是单纯的外观曲面建模，每一处结构都对应实际生产中的装配需求，比如电池仓（不对，是集尘仓）的卡扣位置做了0.2mm的装配间隙预留，拆卸时的卡扣变形量在塑料件的许用变形范围内，长期反复拆装也不会出现卡扣断裂的问题；电源线的护套和机身外壳的配合处做了环形密封槽，能防止粉尘从出线位置进入机身内部。打磨盘的缓冲泡棉层做了不同硬度的分区设计，边缘区域泡棉硬度稍低，打磨曲面工件时能更好地贴合曲面弧度，不会出现边缘打磨过度的问题，中心区域硬度稍高，保证平面打磨时的压力均匀。
