汽车传动系统离合器总成结构设计

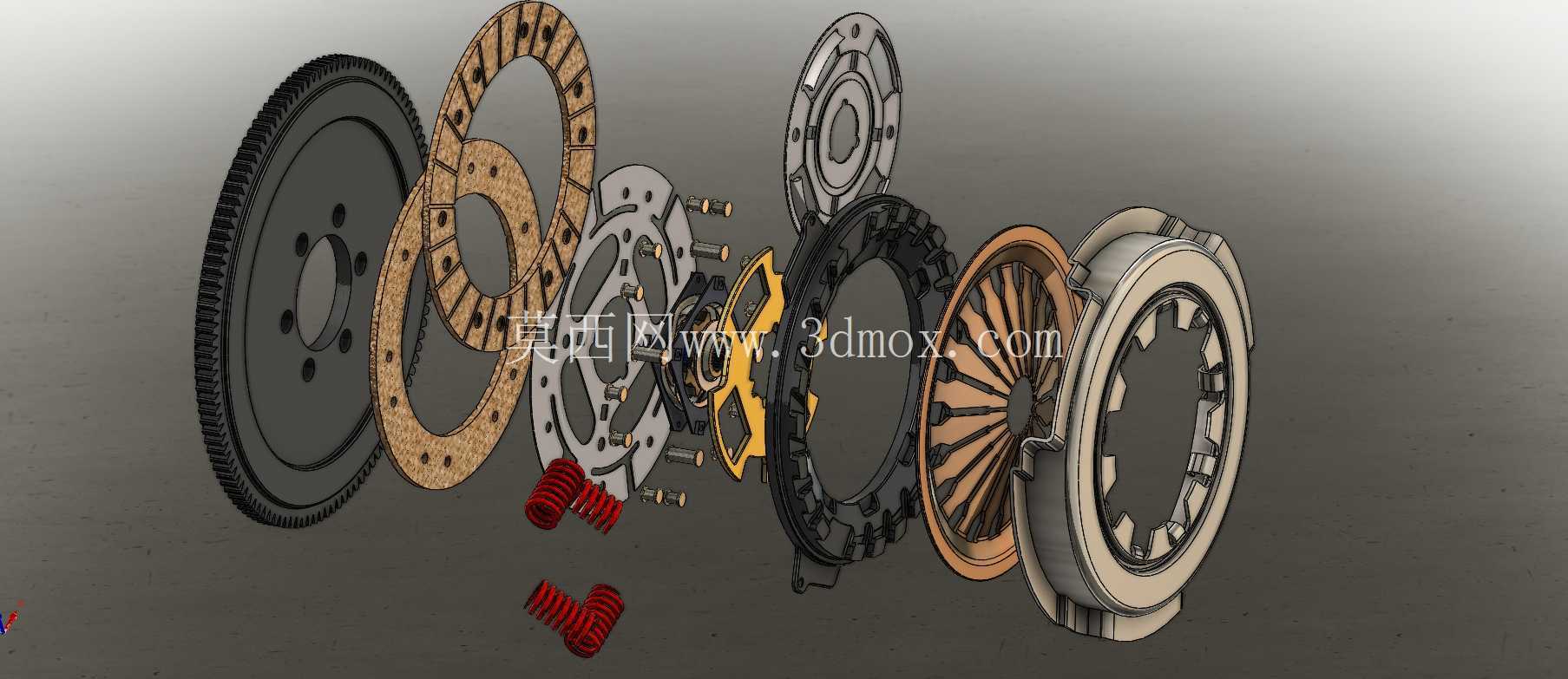

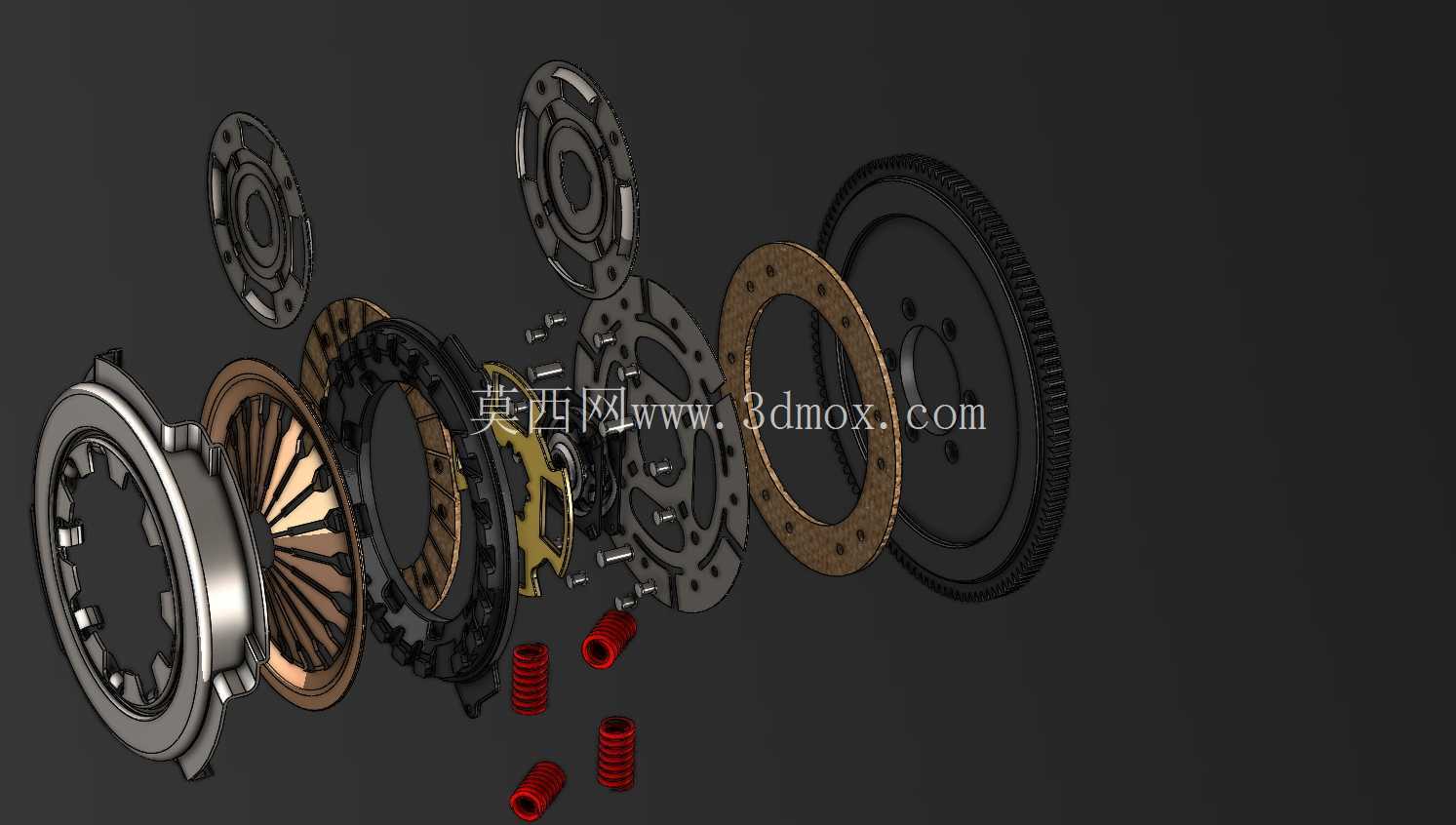

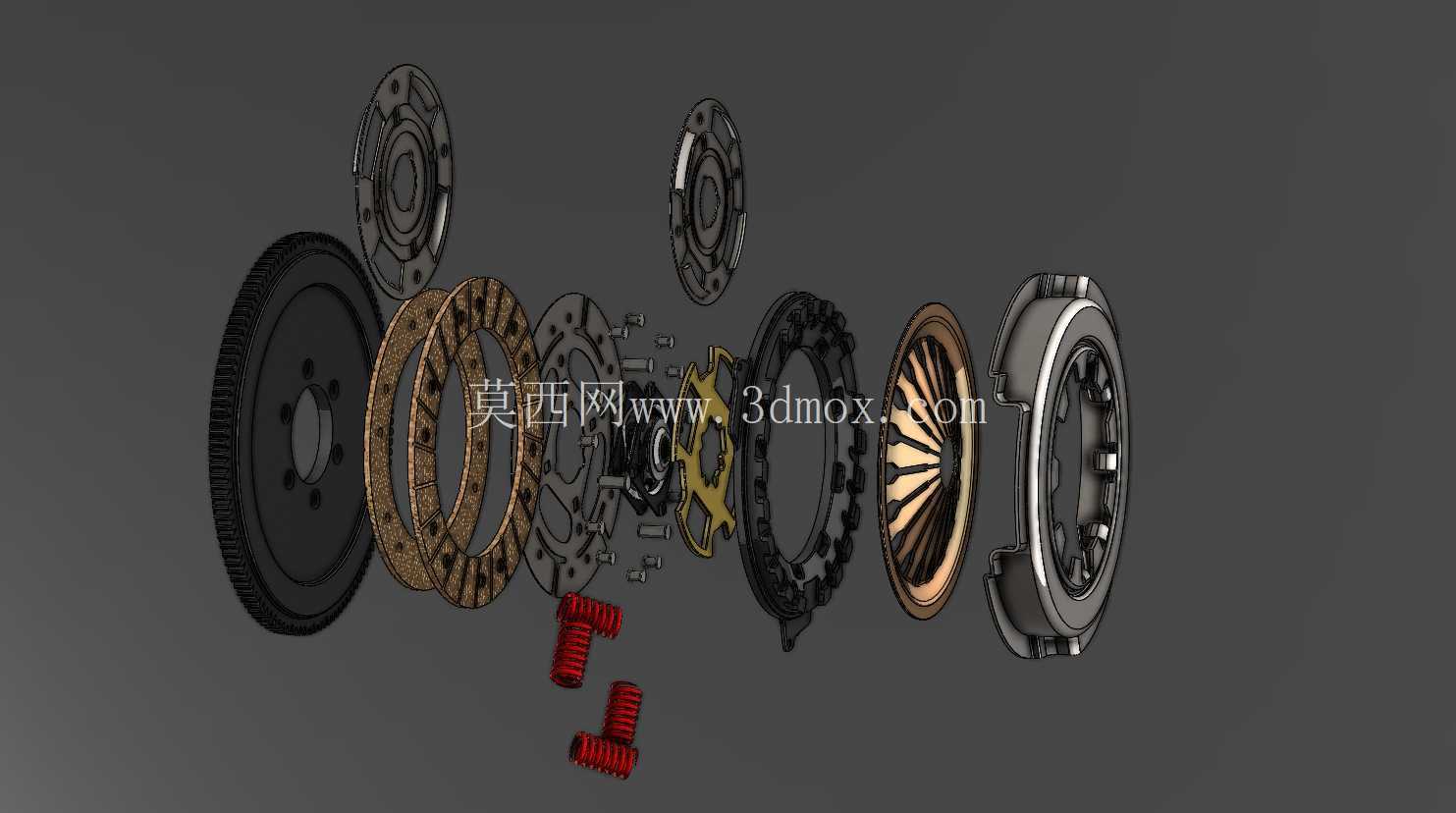

在手动挡乘用车辆与部分商用车辆的传动链路中，离合器总成是衔接发动机动力输出端与变速器输入轴的核心部件，其性能直接决定动力传递的平顺性、传动系统过载保护能力以及换挡操作的手感反馈。这套总成的结构设计围绕动力切断与结合的核心功能展开，拆解后可清晰看到飞轮、压盘、膜片弹簧、从动盘摩擦片、轮毂法兰、马塞尔缓冲板、轴向缓冲弹簧、板垫圈、弹簧轮毂固定板等独立部件，各部件的配合精度直接影响整套机构的使用寿命与运行稳定性。

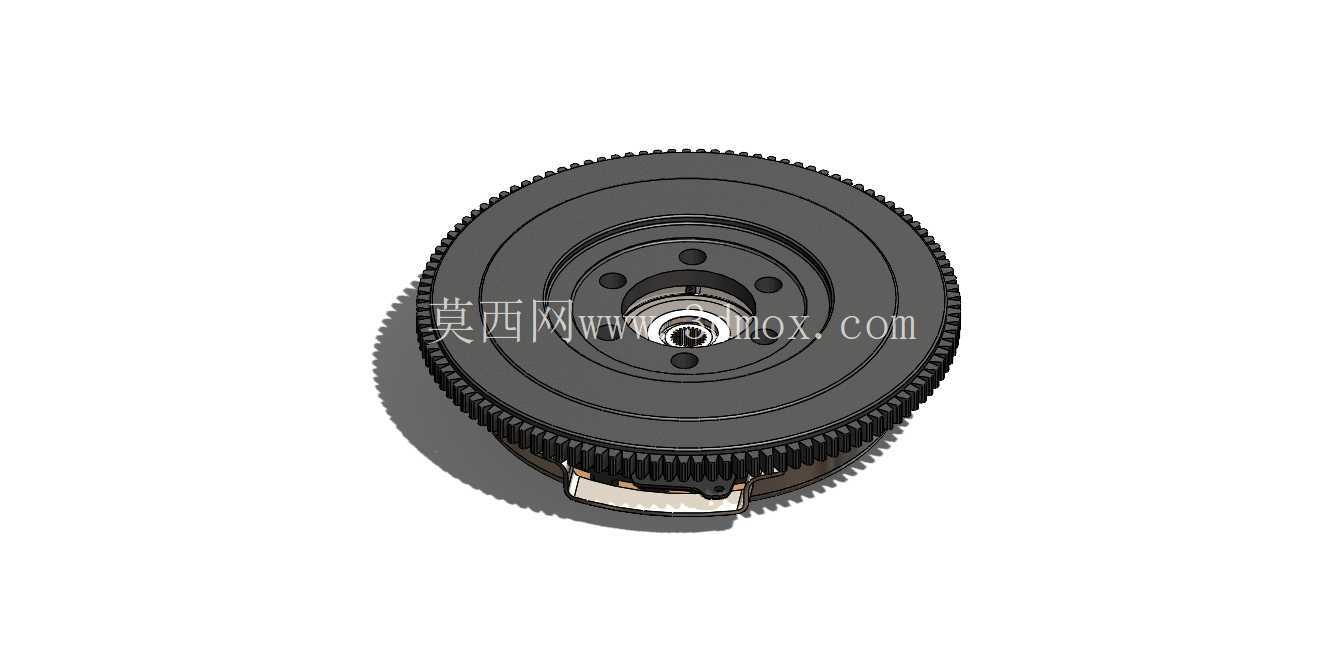

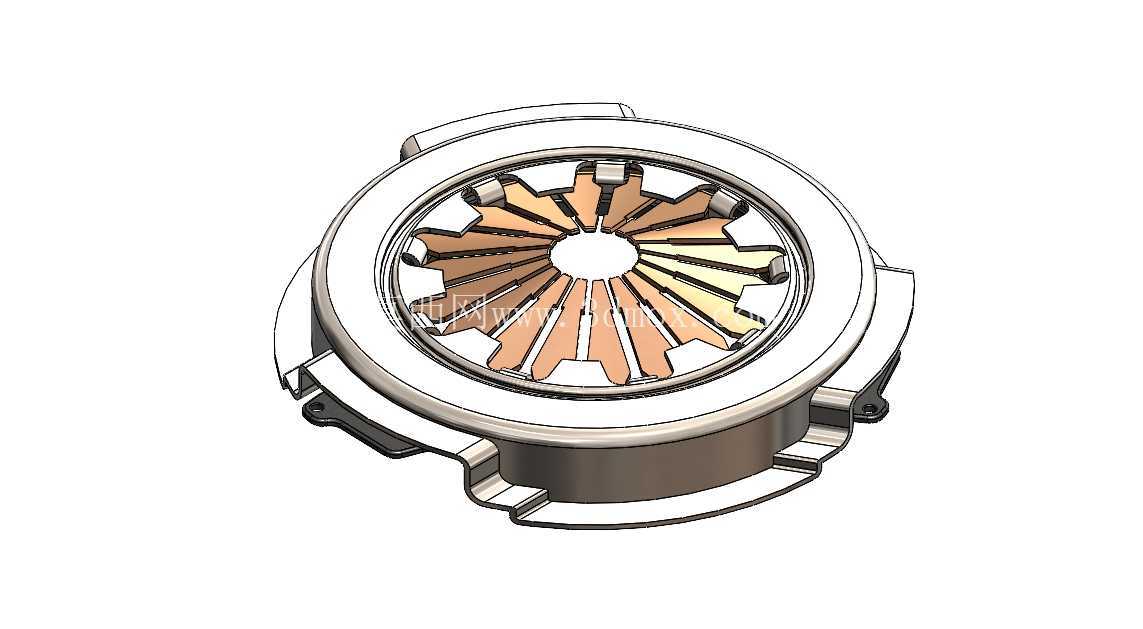

从实际装车场景来看，离合器总成的安装边界以发动机飞轮端面为基准，压盘组件通过周向均布的螺栓固定在飞轮上，从动盘夹持在飞轮摩擦面与压盘摩擦面之间，从动盘中心的花键毂与变速器输入轴配合，实现动力的可断可控传递。设计过程中首先要匹配发动机的最大输出扭矩，摩擦片的有效摩擦半径、摩擦系数、压紧力三者的乘积需要预留1.3-1.8倍的扭矩储备系数，避免大扭矩输出工况下出现打滑烧蚀的问题。膜片弹簧作为核心压紧元件，其杠杆比设计需要兼顾分离行程与踏板力的平衡，分离指端的高度差需要控制在0.2mm以内，防止分离过程中出现压盘偏磨、从动盘分离不彻底的故障。

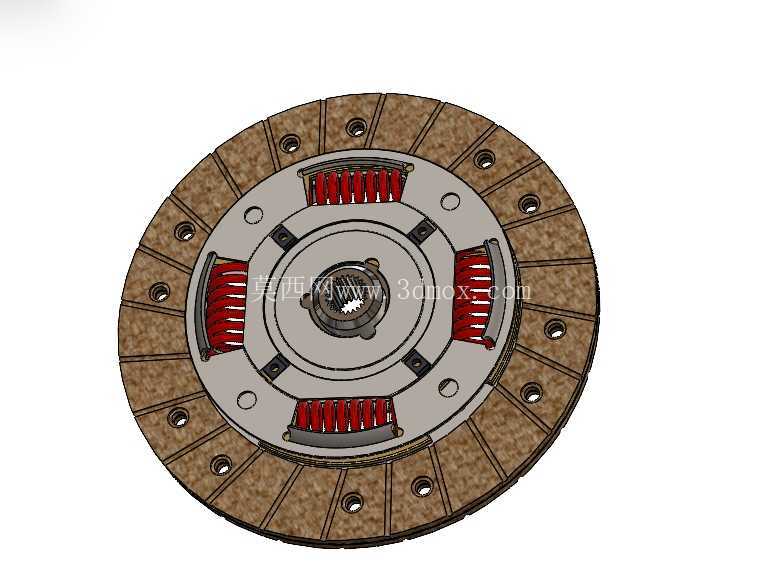

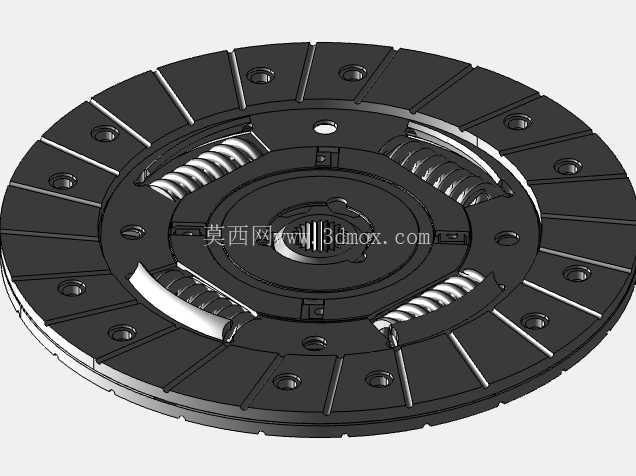

从动盘部分集成的马塞尔缓冲板与轴向缓冲弹簧，主要用于吸收动力结合瞬间的冲击载荷，当驾驶员松开离合器踏板时，发动机转速与变速器输入轴转速存在转速差，缓冲结构可以通过弹性形变逐步传递扭矩，避免传动系统齿轮受到刚性冲击，同时降低换挡过程中的顿挫感。摩擦片采用耐磨复合材料制作，表面开设的径向沟槽用于排出摩擦产生的磨屑与高温热量，避免高温下摩擦系数快速衰减导致的打滑失效。轮毂法兰与弹簧轮毂固定板的配合结构，需要保证从动盘在轴向滑动时的同轴度，花键部分的润滑结构设计可以减少滑动磨损，延长分离轴承与从动盘的使用寿命。

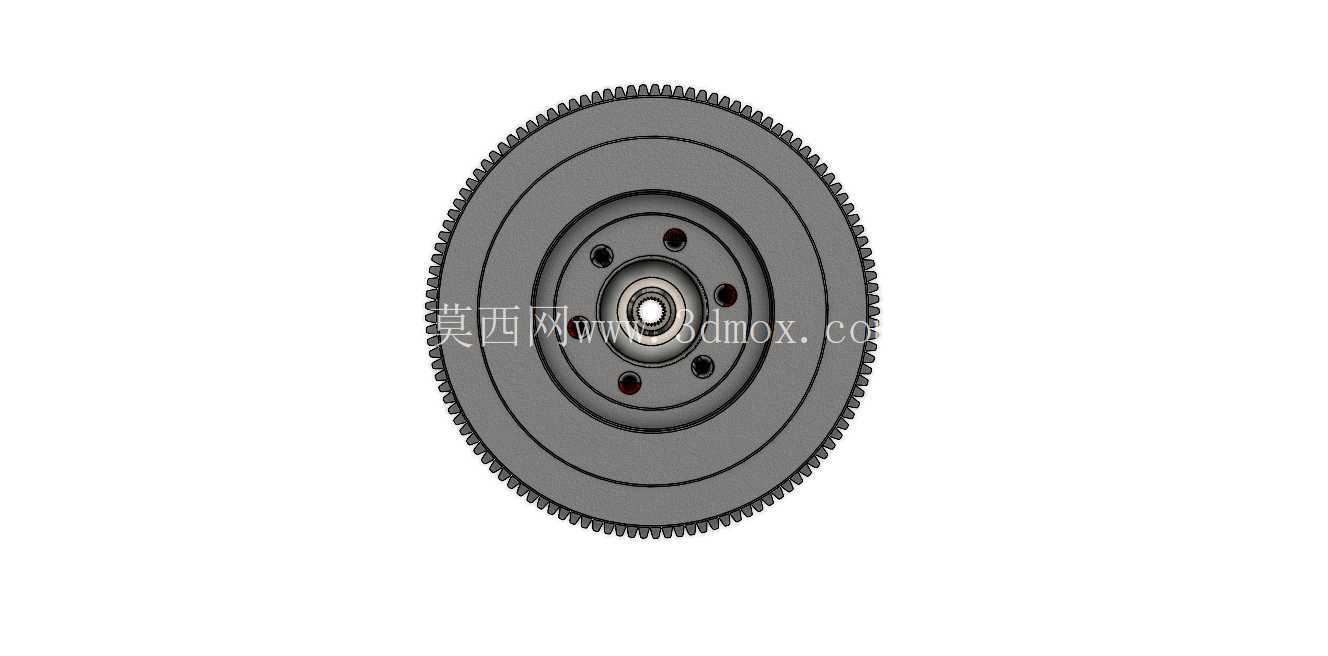

在结构建模过程中，各部件的装配公差需要严格匹配装车要求，压盘与飞轮的端面跳动量需要控制在0.1mm以内，膜片弹簧分离指的热处理硬度需要达到设计要求，避免长期使用后出现弹力衰减导致的离合器打滑。飞轮作为动力输入的基础部件，其端面的摩擦面粗糙度需要达到Ra1.6以下，同时飞轮本身的动平衡精度需要满足高转速运行要求，防止发动机怠速时出现传动系统抖动。整套总成的轴向尺寸需要匹配发动机与变速器之间的安装空间，分离轴承的工作行程需要与膜片弹簧的分离行程适配，保证踏板踩下时能够彻底切断动力，避免换挡时出现打齿现象。

从实际使用工况来看，频繁起步、半联动操作会导致摩擦片温度快速升高，设计时压盘的散热结构需要保证空气流通，带走摩擦产生的热量，同时压盘的材质选用铸铁材料，具备良好的导热性与高温强度，避免高温下出现形变。周向布置的定位销与弹簧结构，保证压盘在分离与结合过程中始终保持与飞轮的平行度，防止偏磨导致的摩擦片局部快速磨损。各金属部件的表面处理需要具备防锈能力，适应车辆底盘复杂的使用环境，螺栓的拧紧力矩需要按照工艺要求执行，防止高速运转时出现部件松动脱落的严重故障。
