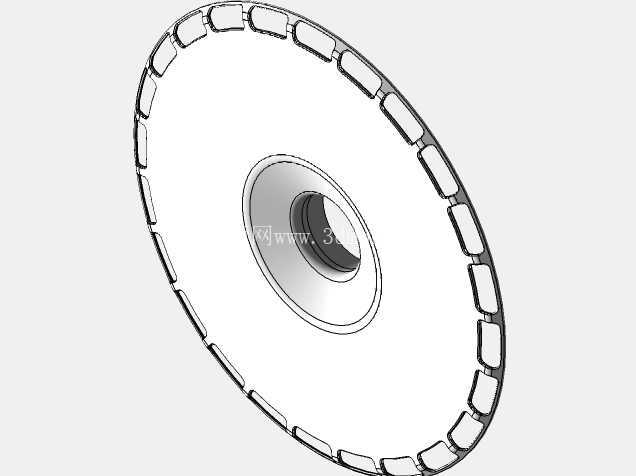

奥迪GTO Aerodisc轮毂制动盘结构

　　该轮盘结构主要应用于乘用车辆的行走系统配套，作为轮毂与制动系统衔接的关键部件，日常行驶过程中承担着轮端扭矩传递、制动热量散逸、轮毂装饰防护的多重作用，在车辆高速巡航、频繁制动的工况下，需要同时满足结构强度、动平衡精度、空气动力学效能的多重要求。从实际装车场景来看，这类带周向卡槽的盘体结构，既可以作为轮毂装饰罩的安装基体，通过周向均匀分布的卡扣位实现装饰罩的快速卡接固定，避免车辆行驶过程中装饰罩出现松脱、抖动的问题，也可以直接作为通风制动盘的配套结构，周向的开槽设计能够在盘体旋转时形成定向气流，带走制动片摩擦产生的高温，降低连续制动工况下的热衰减概率，提升制动系统的稳定性。

　　设计过程中首先需要匹配轮端的安装边界，中心的阶梯孔结构需要严格对应轮毂轴承的轴径尺寸，保证装配后盘体的同轴度误差控制在允许范围内，避免高速旋转时出现轮端抖动的问题；中心孔周边的凸台结构需要预留制动盘固定螺栓的安装空间，同时保证螺栓拧紧后盘体的端面跳动量符合整车装配的精度要求，不会出现制动片偏磨的情况。周向的卡槽结构并非等宽设计，每个卡槽的轮廓都经过弧度优化，一方面是为了匹配卡扣的安装导向角度，降低装配时的对位难度，另一方面卡槽之间的连接筋条需要经过强度校核，在承受轮端传递的扭矩、路面颠簸带来的冲击载荷时，不会出现应力集中导致的筋条断裂问题。

　　盘体的整体厚度需要匹配轮毂的内部安装空间，既不能过厚导致与制动卡钳出现运动干涉，也不能过薄导致结构刚度不足，在长期交变载荷作用下出现盘体变形的问题。从空气动力学设计的角度来看，盘体外侧的平整面可以梳理轮腔内部的乱流，降低车辆高速行驶时的轮腔风阻，周向的开槽则可以引导气流从轮盘外侧流向制动片位置，在不增加额外导风结构的前提下提升制动系统的散热效率，这种设计在性能取向的乘用车型上较为常见，能够在兼顾外观装饰效果的同时，实现实际的性能提升。

　　建模过程中需要重点关注周向卡槽的阵列精度，所有卡槽的角度、深度、轮廓弧度必须保持完全一致，否则会导致盘体的动平衡量超标，装车后出现高速方向盘抖动的问题；中心阶梯孔的同轴度、端面的平面度都需要设置严格的形位公差，保证与轮毂轴承、制动法兰的装配精度。实际装配时，该盘体通过中心孔定位套在轮毂轴承轴颈上，依靠端面的贴合面与制动法兰压紧，周向的卡槽与轮毂装饰罩的卡扣一一对应，按压即可完成装饰罩的固定，拆卸时只需要从卡槽位置撬动卡扣即可取下装饰罩，维护便利性较好。在日常使用场景中，这类盘体需要承受制动过程中产生的高温，因此材料选择上需要兼顾耐热性与结构强度，避免长期高温环境下出现材料蠕变，导致卡槽变形、装饰罩松脱的问题；同时盘体表面需要做对应的防腐处理，抵御路面泥水、融雪盐的腐蚀，延长部件的使用寿命。
