丝杠传动式机用台虎钳结构设计

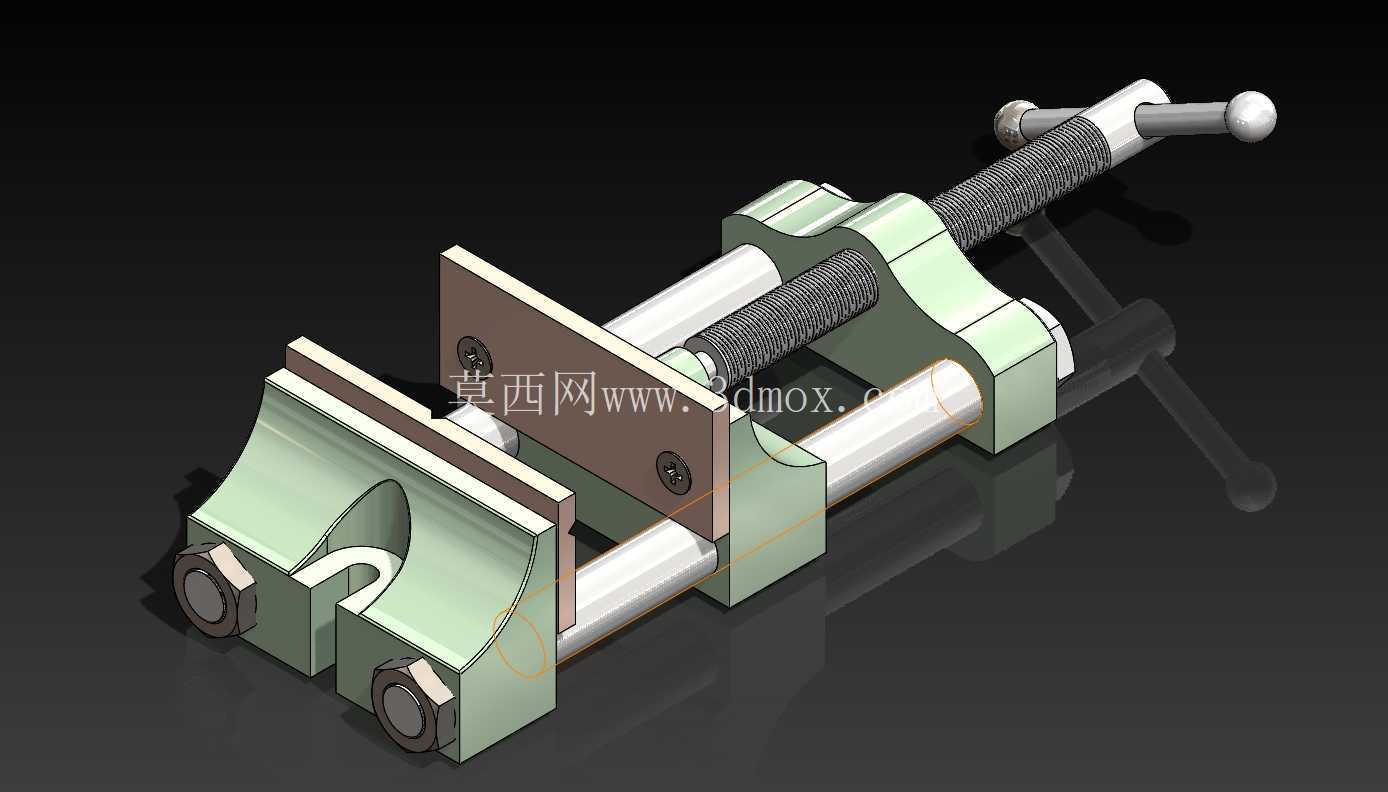

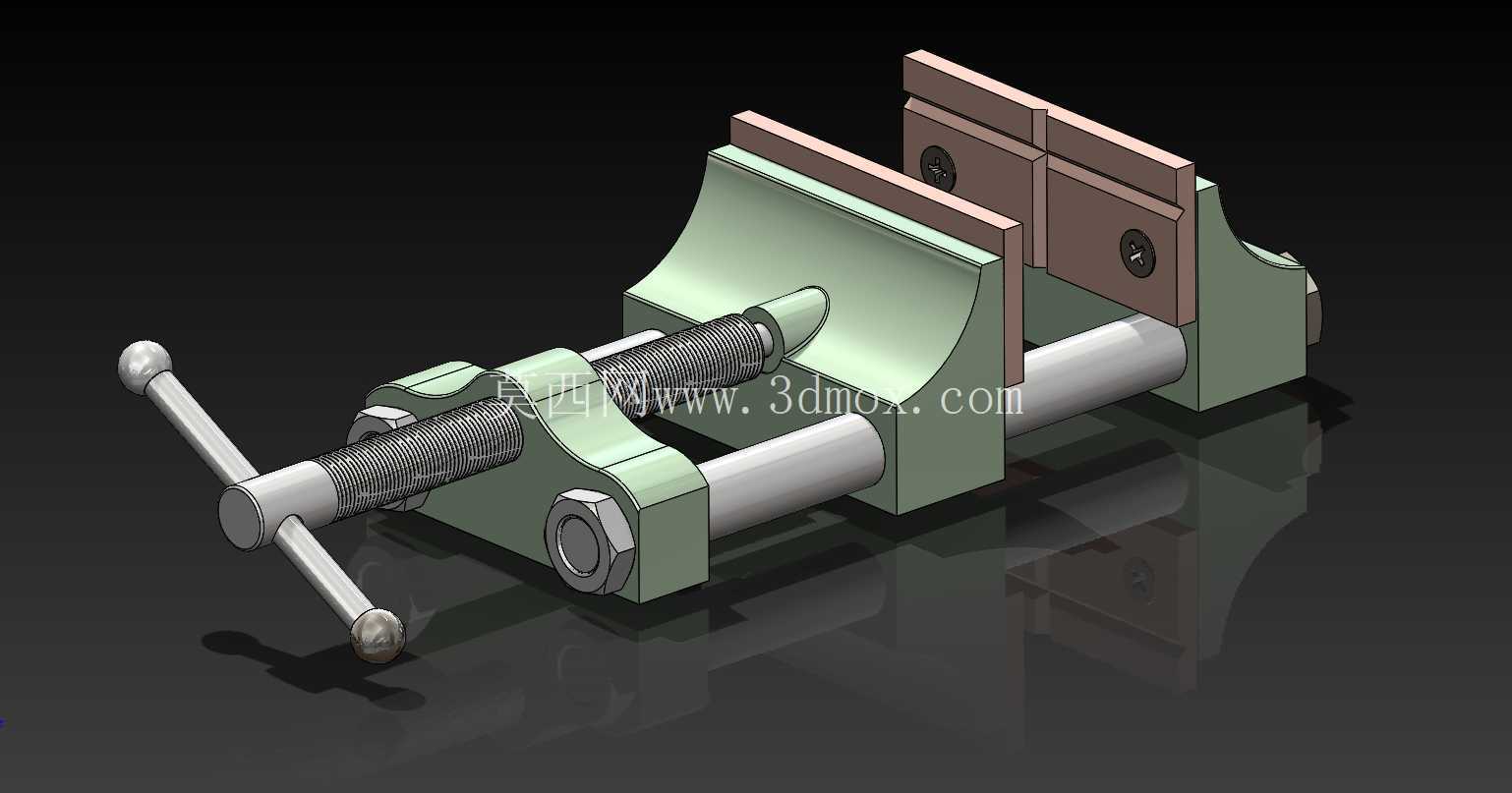

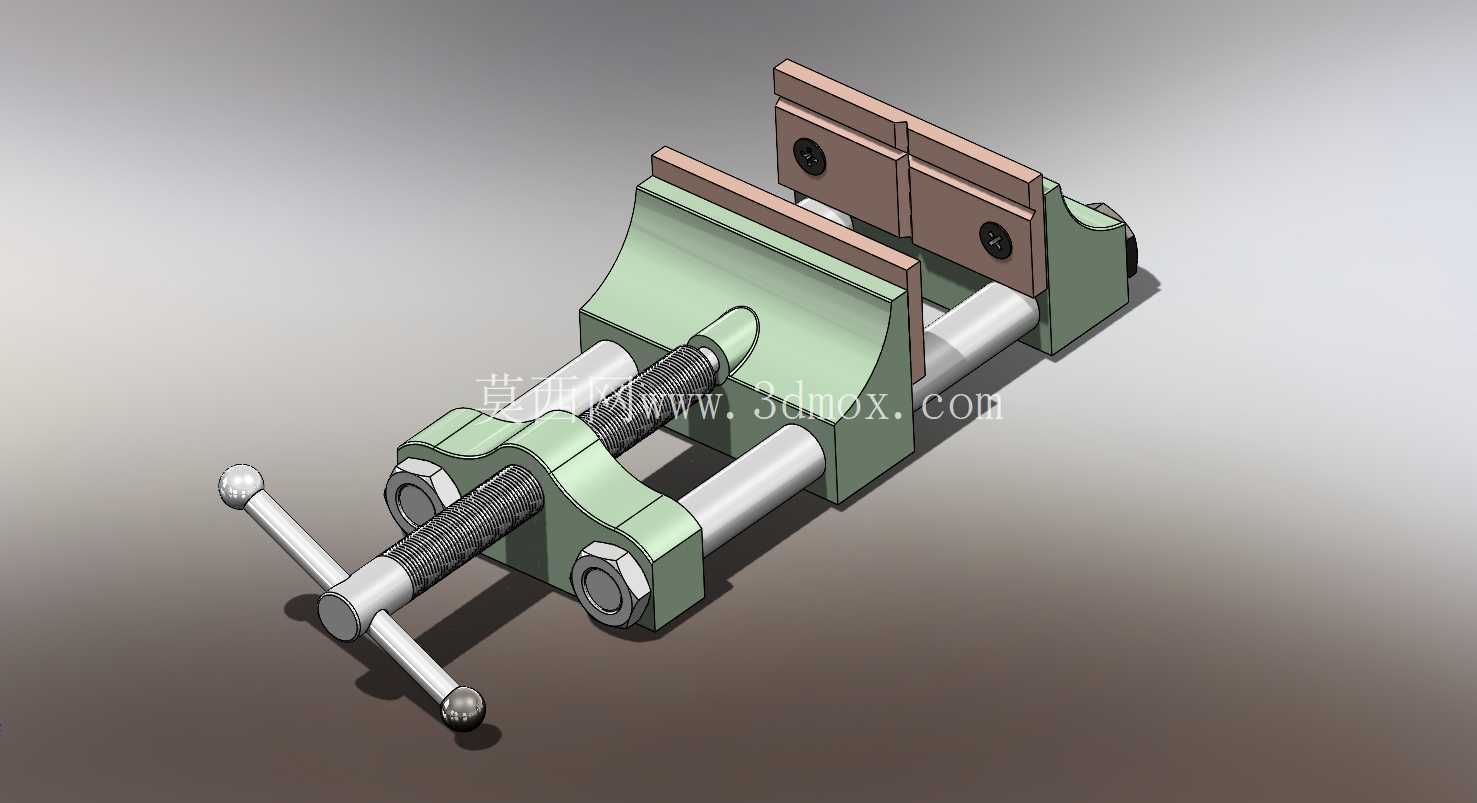

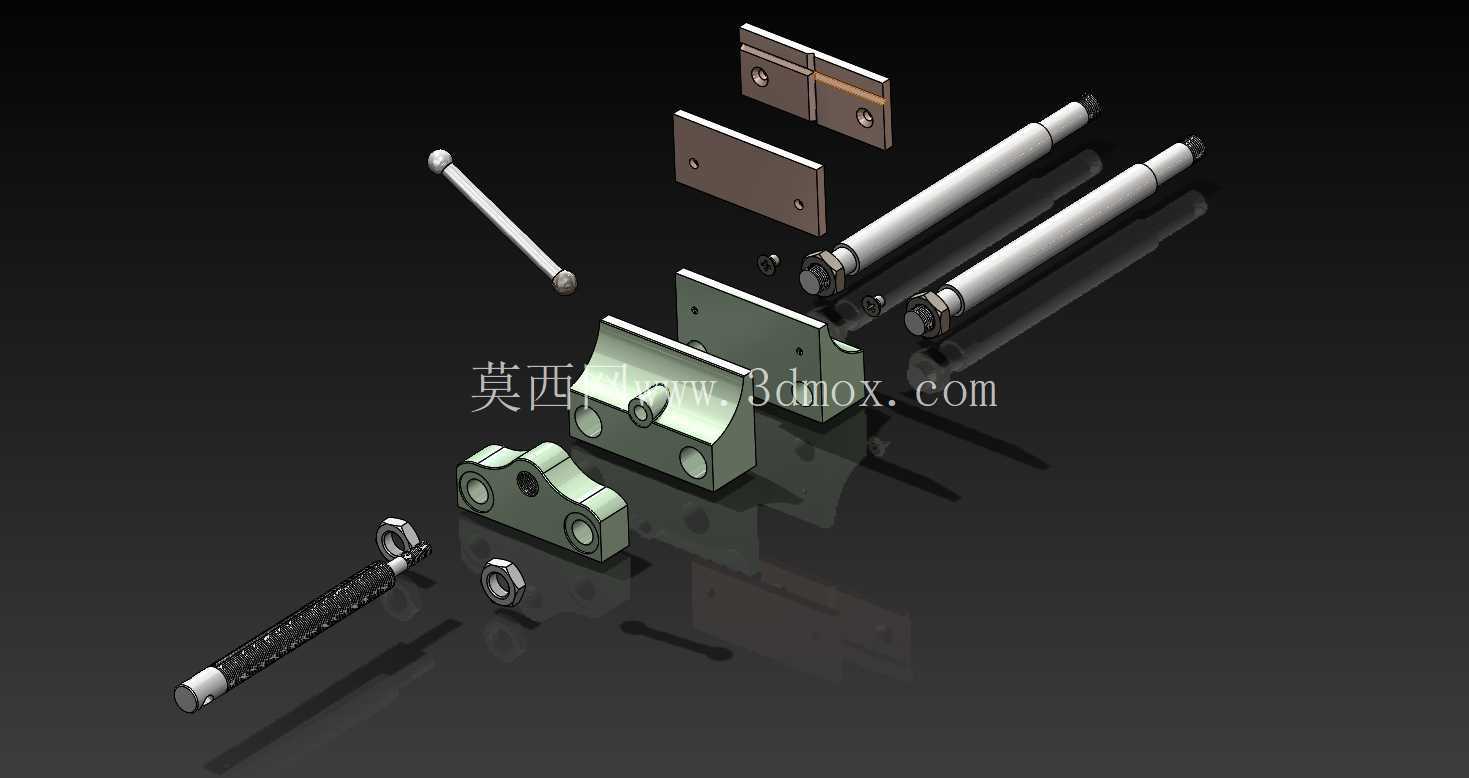

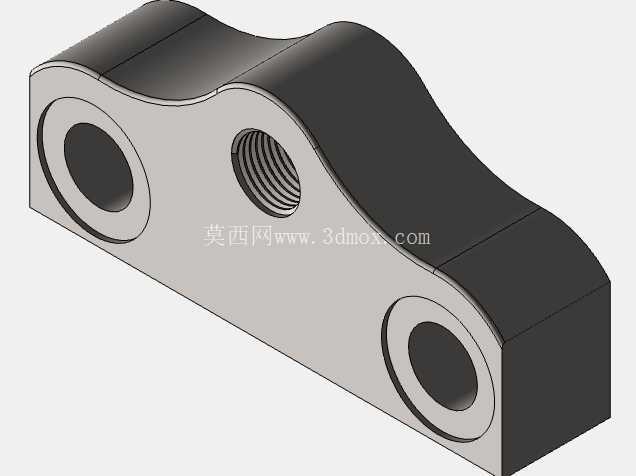

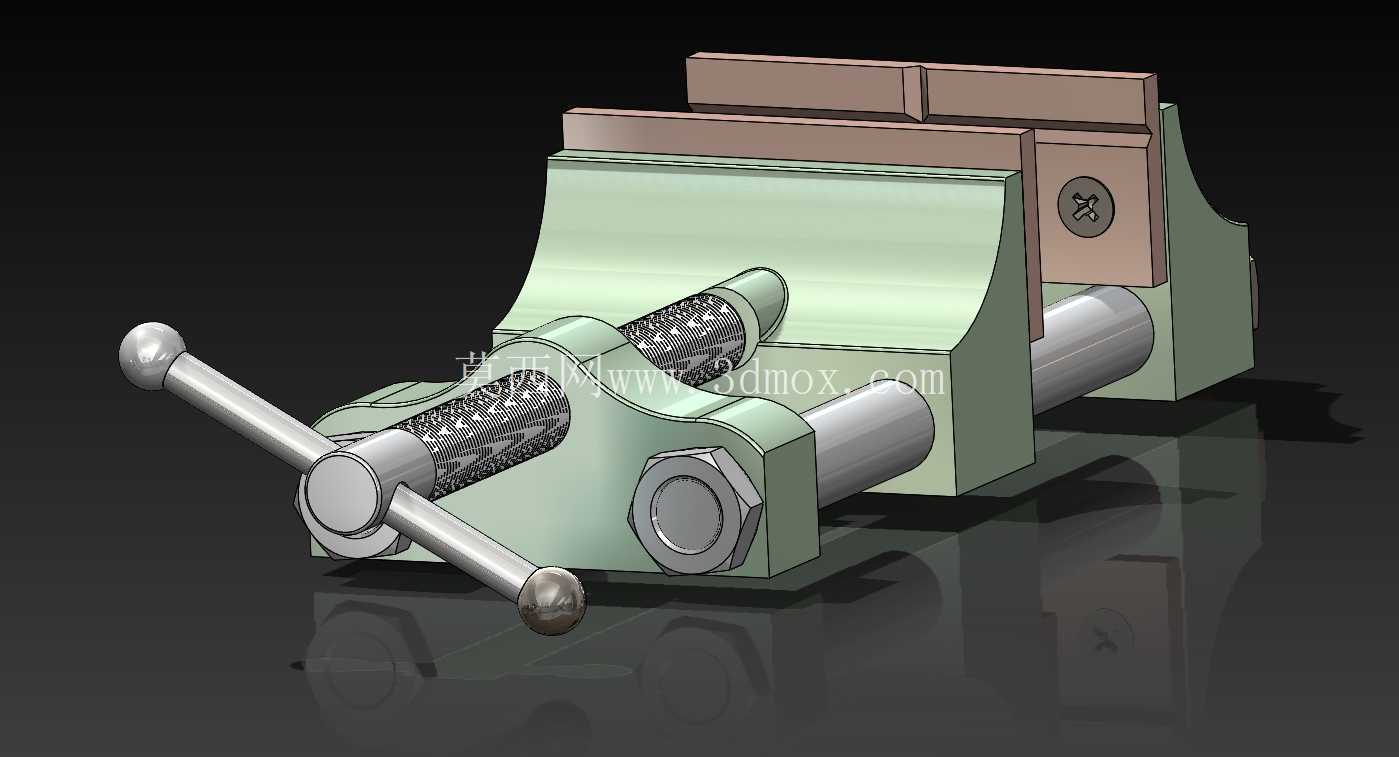

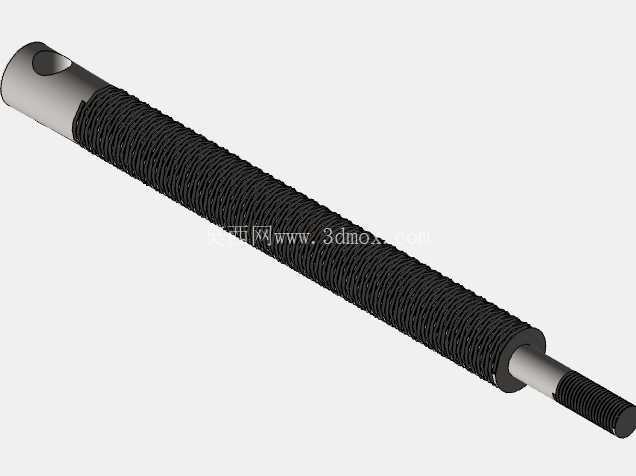

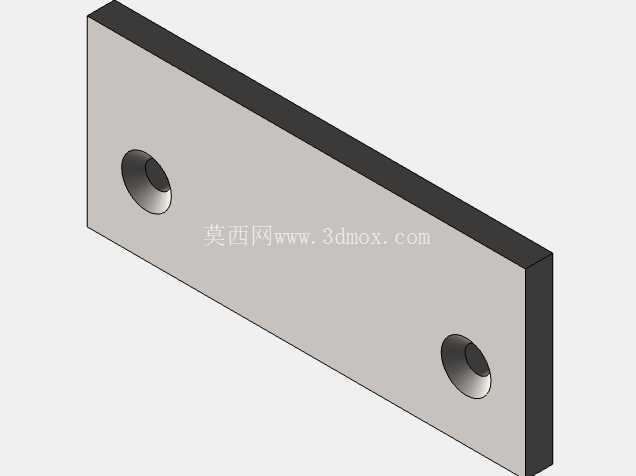

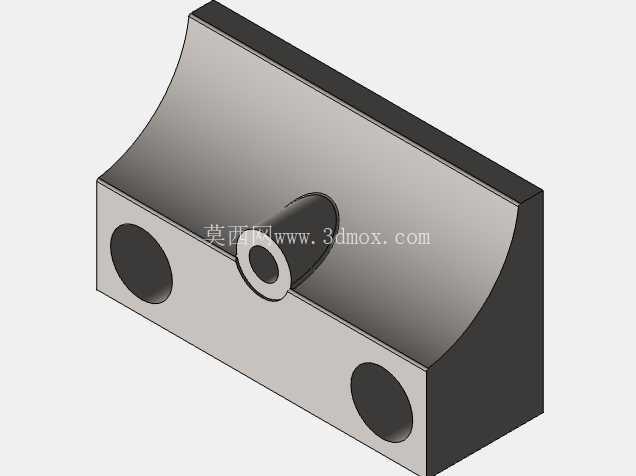

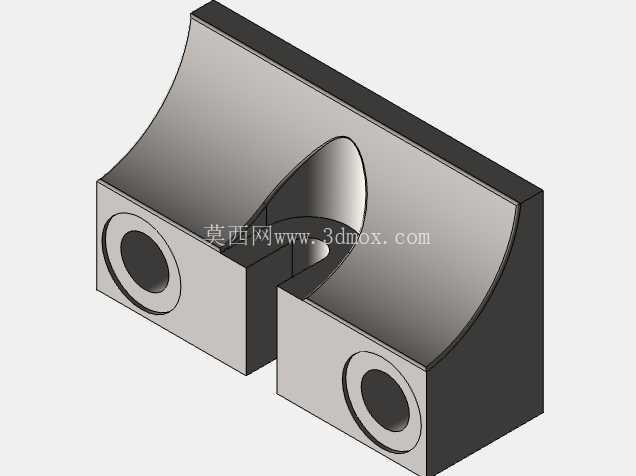

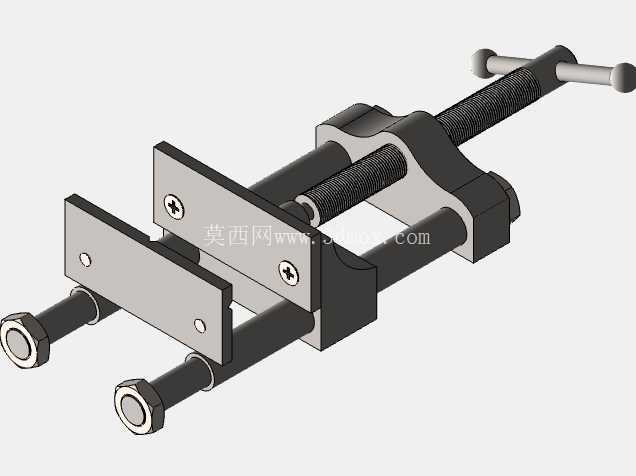

　　从结构布局来看，固定钳身与活动钳身通过两根平行的光轴导杆实现滑动导向，导杆与固定钳身的安装孔采用过盈配合装配，保证导杆的平行度与刚性，活动钳身的导套孔与导杆采用间隙配合，间隙控制在0.02-0.05mm区间，既保证活动钳身滑动顺畅无卡滞，又能避免滑动间隙过大导致的钳口错位，保障夹持时上下钳口的平行度。丝杠组件作为夹持力的传递核心，采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能够传递更大的轴向力，同时具备一定的自锁性能，当夹持力达到作业需求后，即使撤去手柄上的操作力，钳身也不会因为工件的反作用力出现松脱，保障夹持可靠性。在机械加工、钳工装配、模具修配等车间作业场景中，台虎钳是工位上不可或缺的通用夹持工装，无论是小型零件的锉削、钻孔、攻丝工序，还是小型组件的装配对位、修磨调整，都需要依靠台虎钳提供稳定的夹持力，避免工件在作业过程中出现位移、翘曲，保障加工精度与操作安全。这款台虎钳采用经典的双导杆丝杠传动结构，整体结构没有冗余设计，所有部件都围绕夹持稳定性、操作便捷性两个核心需求展开设计。丝杠的一端通过径向销钉与固定钳身的端部挡板形成转动副，限制丝杠的轴向窜动，另一端与活动钳身内部的螺母块配合，转动手柄时，丝杠的旋转运动转化为活动钳身沿导杆的直线进给运动，实现钳口的开合调整。钳口部分采用分体式可更换设计，钳口板通过内六角螺钉固定在钳身的安装面上，钳口工作表面加工有交叉网纹，能够增加与工件接触面的摩擦力，避免光滑工件在夹持受力时出现打滑移位；当钳口板长期使用出现磨损、牙型崩缺后，只需拆下固定螺钉即可更换新的钳口板，无需更换整个钳身，大幅降低工装的维护成本。

　　从安装边界来看，这款台虎钳的固定钳身底部预留了标准的工作台安装螺栓孔，可适配常规钳工工作台、钻床工作台、铣床辅助工作台的T型槽安装尺寸，安装时通过螺栓将钳身牢牢固定在工作台面上，能够承受最大夹持力下的作业反力矩，不会出现钳身晃动、移位的情况。在实际使用场景中，这款台虎钳的开口行程能够覆盖常规小型机械零件、模具镶件、五金工件的夹持需求，针对不同厚度的工件，只需转动手柄调整活动钳身位置，待工件贴合固定钳口后继续施加合适的锁紧力即可完成装夹，操作门槛低，新入职的钳工学徒经过简单讲解即可熟练操作。

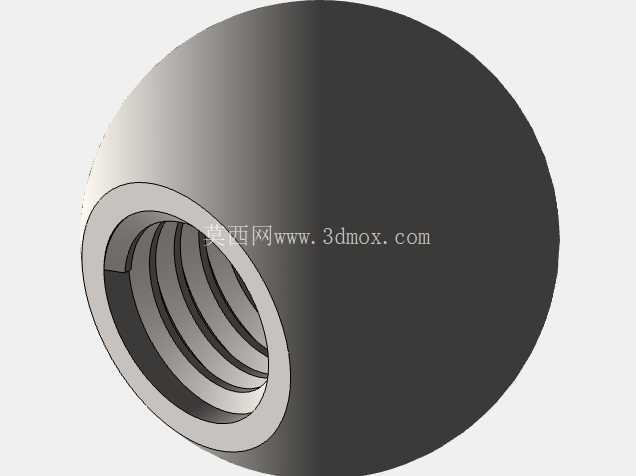

　　设计过程中充分考虑了作业时的受力分布，固定钳身与活动钳身的主体采用加强筋结构，在丝杠安装位、导杆安装位、钳口受力位都做了壁厚加厚处理，避免长期满负荷夹持导致钳身出现塑性变形；手柄部分采用穿装式圆钢手柄，手柄两端做了圆滑倒角处理，操作时不会划伤手掌，当需要更大夹持力时，可在手柄上加装套管增大力臂，不过设计时已经通过螺纹参数与手柄长度的匹配，保证正常手动操作即可提供足够的夹持力，无需额外加力即可满足常规加工作业的夹持需求。双导杆的平行度在装配时需要做精准调校，保证活动钳身全程移动无偏摆，钳口闭合时两块钳口板能够完全贴合，局部间隙不超过0.03mm，避免夹持薄壁工件时出现夹偏、夹变形的问题。

　　针对不同的作业场景，这款台虎钳还可以通过更换不同形式的钳口板拓展使用功能，比如更换软钳口可夹持表面精度要求高的铜件、铝件、精加工件，避免夹伤工件表面；更换V型钳口可夹持圆棒类、轴类工件，保证轴类零件装夹时的同轴度，方便进行钻孔、端面修磨等作业。整体结构没有复杂的电控、液压组件，纯机械结构的可靠性极高，日常维护只需定期在导杆表面、丝杠螺纹处涂抹润滑脂，清理螺纹缝隙里的铁屑、杂物，即可保证长期使用无故障，适合加工车间、维修工位、教学实训场地等多种场景使用，是通用性极强的基础工装设备。
