机用固定式螺杆夹紧虎钳结构设计

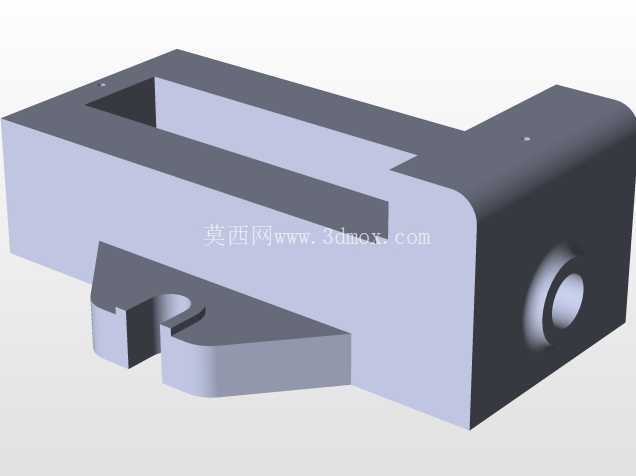

这款虎钳结构是面向常规铣削、钻削工位开发的通用夹持工装，在中小批量零件加工场景中应用极广，不管是普通立式铣床的平面铣削工序，还是台钻上的孔位加工，甚至是小型零件的打磨、装配工位，都能看到这类结构的身影。区别于重型机用虎钳的大夹持力设计，这款结构更侧重通用性与操作便捷性，固定钳身采用一体化铸造成型的思路，整体没有多余的拼接结构，从根源上避免了拼接缝隙带来的刚性不足问题，钳身的导轨面直接与活动钳身配合，滑动间隙可以通过侧边的调节镶条进行微调，长时间使用出现磨损后不需要整体更换部件，只需要调整镶条的压紧螺丝就能恢复滑动精度。

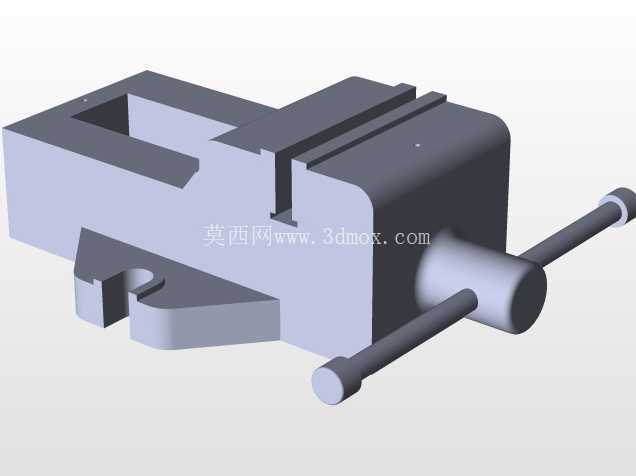

从功能逻辑上看，这款虎钳依靠螺杆的螺旋副实现夹持力的输出，操作杆直接穿在螺杆端部的通孔内，不需要额外的扳手工具，操作人员只需要扳动操作杆就能带动螺杆旋转，推动活动钳身沿导轨方向进给，当活动钳口接触工件后持续施加力矩，就能通过螺旋副的力放大作用输出足够的夹持力，避免加工过程中工件出现位移。钳口位置没有做额外的齿形结构，采用平面接触的设计，既可以直接夹持毛坯件的平整表面，也可以配合软钳口使用，夹持精加工后的零件表面不会留下压痕，适配不同加工阶段的工件夹持需求。

设计过程中优先考虑了安装边界的适配性，虎钳底部预留了标准的T型槽安装位，可以直接通过T型螺栓固定在机床工作台上，固定孔的间距匹配常规铣床、钻床工作台的T型槽间距，不需要额外制作过渡转接板就能完成安装。整体外形尺寸控制在适配中小型机床工作台的范围内，钳身的总长度不会占用过多工作台面空间，预留的操作空间足够操作人员完成工件装夹、拆卸的动作，操作杆的长度经过力矩匹配设计，既不会因为长度过短导致夹持力不足，也不会因为长度过长超出工作台边界，引发操作干涉。

结构细节上，螺杆的支撑端直接嵌入固定钳身的安装孔内，采用铜套作为滑动支撑，减少螺杆旋转过程中的磨损，活动钳身与螺杆的连接位置采用间隙配合的连接块，螺杆旋转时不会带动活动钳身同步转动，只传递轴向的进给推力，避免活动钳身在滑动过程中出现卡滞。钳身的排屑槽设计在固定钳身的内侧，加工过程中产生的铁屑可以顺着排屑槽滑落，不会堆积在导轨滑动面之间，日常清理只需要用毛刷顺着槽位清扫即可，不需要拆解结构就能完成日常维护。固定钳身的后侧预留了挡边结构，当夹持较重工件时，挡边可以承受部分轴向力，避免夹持力全部作用在螺杆上，延长螺旋副的使用寿命。

在实际使用场景中，这款虎钳既可以单独使用完成单工位的工件夹持，也可以多台并排安装在工作台上，实现多工件的同步装夹，提升批量加工的效率。针对不同形状的工件，还可以在钳口位置加装定制的钳口垫块，比如夹持圆柱形工件时更换V型钳口，夹持异形件时更换仿形钳口，不需要改动虎钳的主体结构就能拓展夹持范围。整体结构没有复杂的传动部件，所有零件都采用常规的机加工工艺就能完成生产，后期维护的配件通用性极强，螺杆、铜套这类易损件都可以直接采购标准件替换，不需要定制特殊规格的配件，大幅降低了全生命周期的使用成本。
