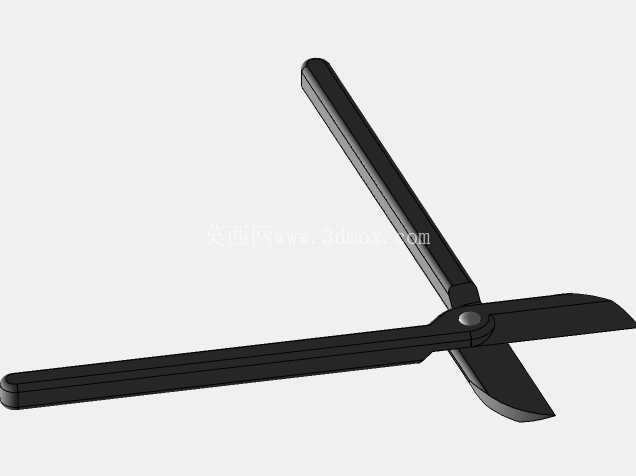

长柄直刃剪切工具三维结构设计

这款长柄直刃剪切工具的三维结构设计，核心围绕手动剪切作业的实际受力场景展开，整体采用对称式双杠杆结构，以中心销轴作为回转支点，将手柄端的输入力通过杠杆比放大后传递至刃口端，实现对薄金属片、皮革、硬纸板、橡塑板材等常见工装辅料的剪切作业。从结构布局来看，两个剪体构件完全对称，每一个构件都集成了手柄段、连接臂段与刃口段三个功能区域，没有额外的拼接零件，整体为一体化成型结构，减少了装配环节的公差累积。

设计过程中首先确定的是杠杆比参数，手柄段的有效握持长度与刃口段的有效剪切长度比值控制在3.2:1，这个比例是经过多轮手动受力测算得出的，既不会因为手柄过长导致工具整体收纳尺寸过大，也不会因为杠杆比不足造成操作时需要施加过大的握持力，适配大多数成年操作人员的手部施力范围。刃口部分采用平直斜刃设计，刃口斜面的倾角设置为12度，这个角度兼顾了刃口的锋利度与结构强度，倾角过小会导致刃口边缘过薄，在剪切硬度稍高的金属薄片时容易出现崩口问题，倾角过大则会让刃口变钝，剪切时需要更大的下压力，还容易出现材料滑移的情况。

中心销轴的位置设计做了针对性的限位处理，销轴与两个剪体的配合孔采用基孔制间隙配合，间隙量控制在0.02mm到0.04mm之间，既保证两个剪体能够绕销轴顺畅回转，不会出现卡滞问题，又不会因为间隙过大导致两个刃口在剪切时出现错位，造成剪切面毛边、剪不断材料的问题。销轴两端做了铆压限位结构，避免工具在长期反复开合使用后出现销轴脱出、结构散架的情况。手柄部分采用长直矩形截面设计，截面边缘做了R2的圆角过渡，没有尖锐的棱角，握持时不会硌手，同时直柄设计相比弯柄结构，更适合在狭窄的工装工位空间内操作，不需要额外的手部避让空间，在钣金维修、皮具裁切、包装材料拆解等场景下都能适配。

从安装与使用边界来看，这款工具为纯手动操作工具，不需要额外的动力源或者安装固定结构，整体展开时的最大开合角度为65度，这个开合角度下刃口的最大张开距离为45mm，能够满足常规厚度板材的插入剪切需求，完全闭合时两个刃口完全贴合，从支点位置到刃口尖端没有可见缝隙，保证剪切时材料不会从刃口缝隙中滑脱。两个剪体的连接臂段做了等厚度设计，厚度统一为5mm，在开合过程中两个连接臂的侧面始终保持平行，不会出现侧向偏移，保证刃口的剪切轨迹始终保持在同一平面内。

在实际应用场景中，这款工具既可以用于生产车间里的薄铜片、铝片、密封垫片的现场裁切，也可以用于仓储环节的打包带、硬包装纸板的剪切拆解，还能适配维修场景下的橡胶管、塑料扎带、薄铁皮的剪切作业。设计时特意没有做额外的弹簧复位结构，一方面是为了降低结构复杂度，减少易损零件，提升工具在复杂工况下的耐用性，另一方面是因为带弹簧复位的剪刀在剪切较硬材料时，弹簧的反作用力会额外增加操作人员的施力负担，在长时间连续作业时更容易产生手部疲劳。刃口段从支点到尖端的长度做了渐变厚度处理，靠近支点的位置厚度更大，能够承受更大的剪切力，适合剪切硬度稍高的材料，靠近尖端的位置厚度稍薄，刃口更锋利，适合做精细的小范围裁切，实现了同一工具兼顾大力度剪切与精细裁切的双重功能。手柄的长度设计为180mm，握持时手掌能够完全包裹住手柄段，施力时不会出现手柄末端硌压掌心的问题，同时手柄表面没有做额外的防滑纹理，是因为在多油污、多粉尘的车间场景下，凹凸的防滑纹理很容易积存油污与碎屑，反而会影响握持的稳定性，光滑的表面更方便日常擦拭清洁，适合工业场景下的长期使用。
