推拉式肘节夹紧工装夹具结构设计

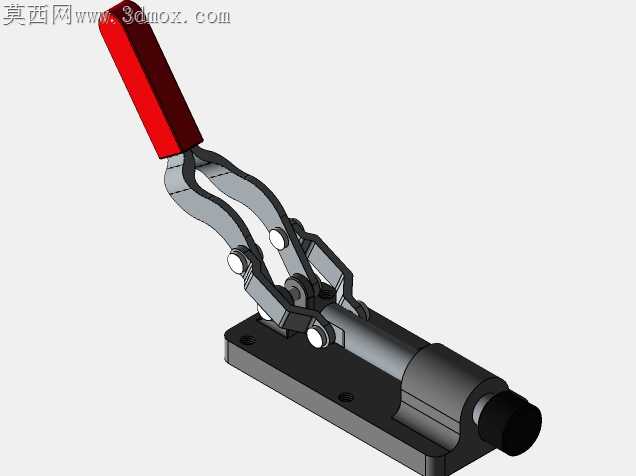

车间现场手动工装最容易出问题的环节，永远是反复开合后的锁紧可靠性，不少小厂做的推拉式夹钳用不到三个月就会出现压头偏移、锁止虚位，加工时工件窜动直接导致整批零件报废。这款肘节夹的连杆铰点排布特意做了偏置优化，没有照搬市面常规夹钳的等距连杆比例，手柄压下到死点位置时，中间传动连杆的轴线刚好越过推拉活塞杆的中心连线，形成稳定的机械过死点锁止，哪怕加工过程中工件受切削力产生反向推力，也不会推动连杆松脱，不需要额外加装弹簧或者锁扣就能保持夹紧状态。

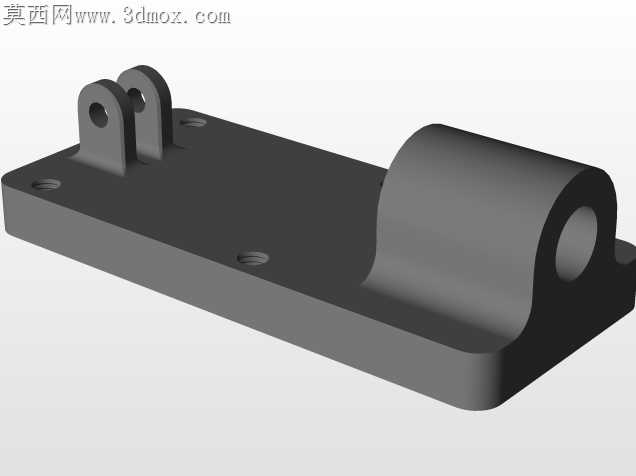

底座安装面做了下沉式沉孔设计，沉孔深度刚好覆盖内六角螺栓的头部高度，安装后螺栓头完全没入底座平面，不会突出刮碰工件或者操作人员的手套，底座和活塞杆导向段的垂直度公差控制在0.02mm以内，避免活塞杆长期伸缩出现偏磨，延长夹钳的使用寿命。夹头和活塞杆的连接位置留了微调螺纹段，现场装夹不同厚度的工件时，不需要拆改整个夹钳，只需要旋转夹头调整伸出长度，再用侧面的紧定螺钉锁死就能适配，比一体式夹头的适配范围宽出不少。

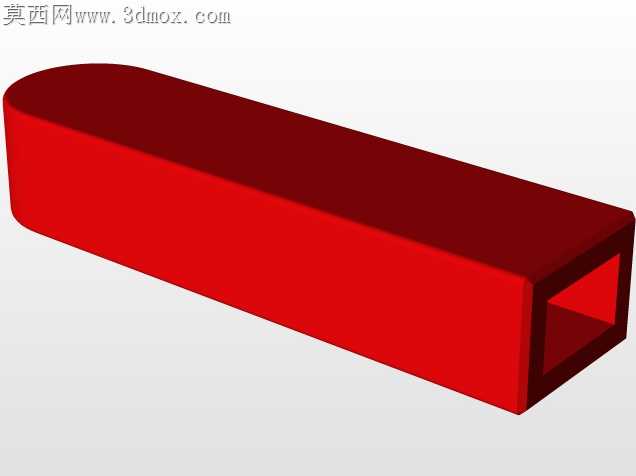

手柄部分的红色握套不是单纯做外观区分，软胶材质的摩擦系数比金属手柄高很多，操作人员戴沾了切削液的劳保手套操作时也不会打滑，手柄的力臂长度经过反复测算，普通人单手施加200N的握力时，夹头输出的夹紧力能达到1800N，足够覆盖普通铣削、钻孔工序的装夹需求，又不会因为力臂过长导致夹钳整体尺寸过大，挤占工装台的安装空间。两片式冲压连杆的拼接位置做了翻边加强，比单片冲压连杆的抗扭强度高40%以上，长期反复开合也不会出现连杆变形弯折的问题，铰点位置的销轴都做了淬火处理，表面硬度达到HRC45，耐磨性能远高于普通冷拔销轴，减少频繁转动带来的间隙磨损。

这类手动肘节夹最容易被忽略的细节是开合行程的限位，这款夹钳在手柄抬起的最高位置做了内置限位挡块，不会因为操作人员抬手力度过大导致连杆反向过死点，夹钳张开的行程刚好控制在35mm，足够工人取放工件，又不会因为张开行程过大浪费操作时间。所有转动配合的间隙都控制在0.01-0.03mm之间，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致夹头定位精度下降，装夹重复定位精度能稳定控制在0.05mm以内，满足普通机加工工序的装夹精度要求。
