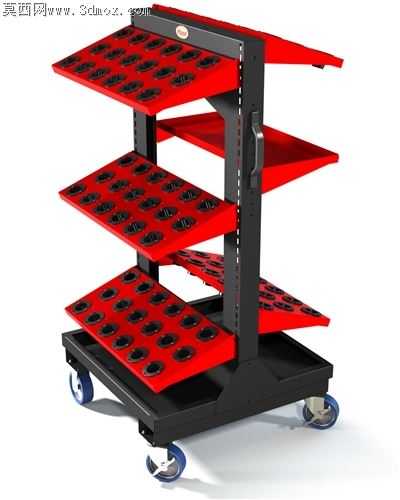

车间可翻转多层刀具收纳转运推车

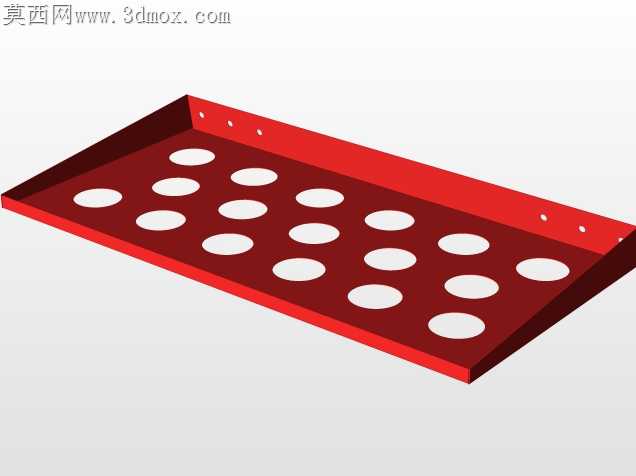

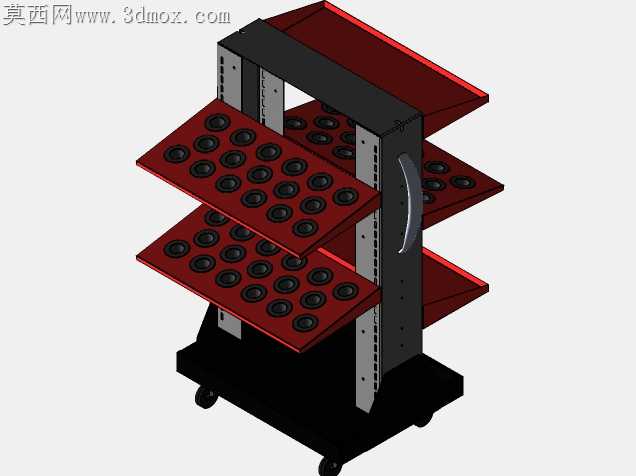

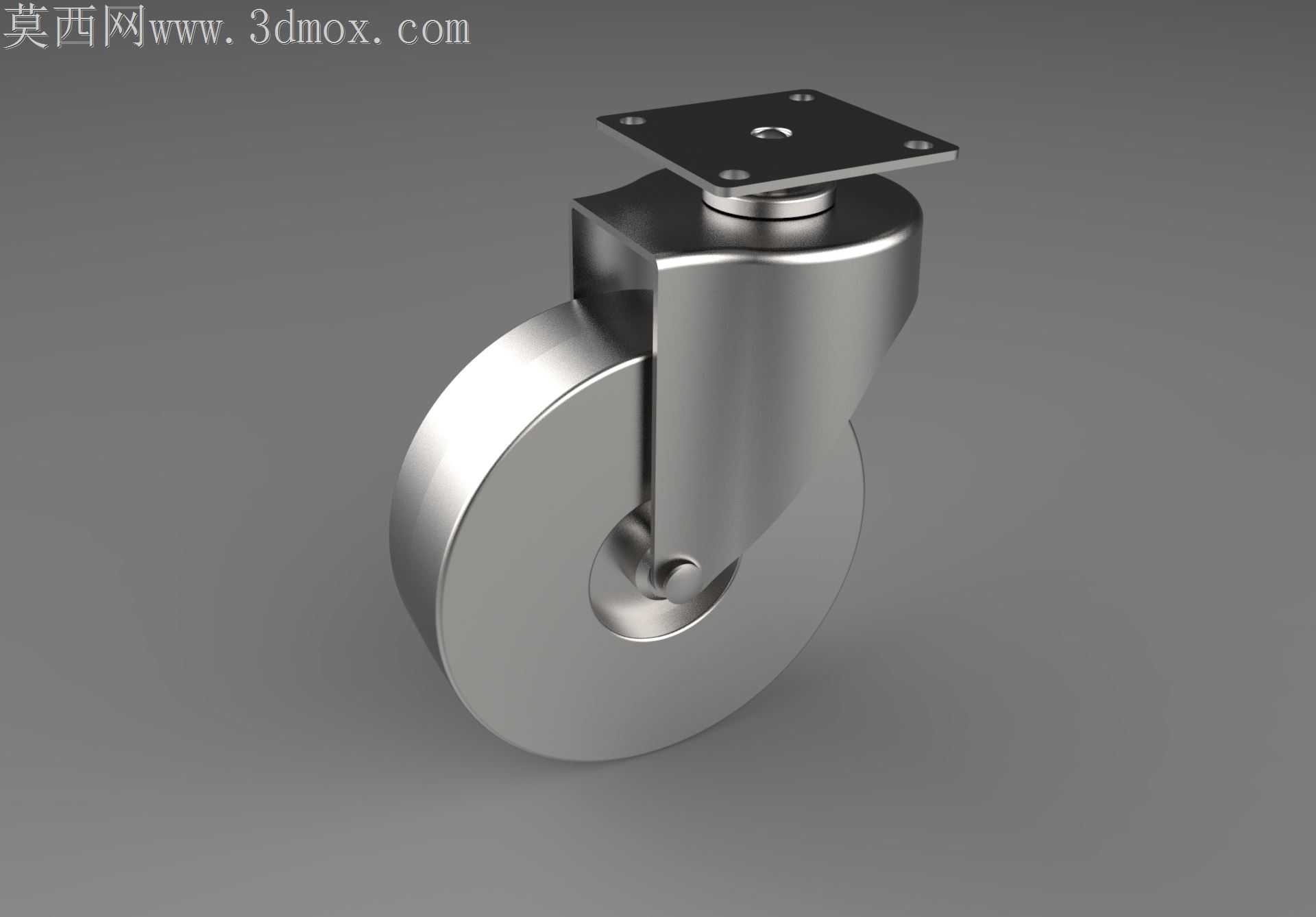

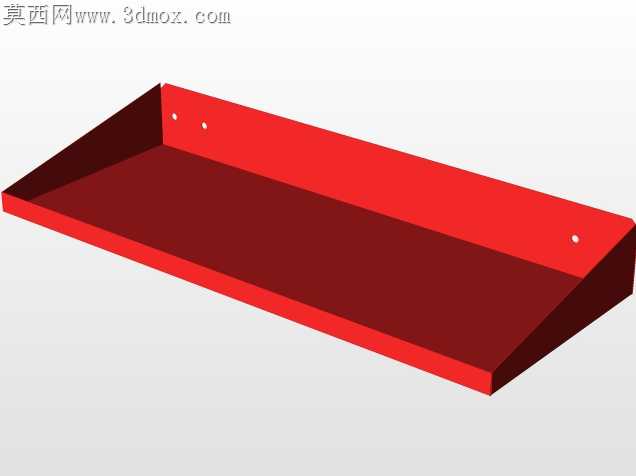

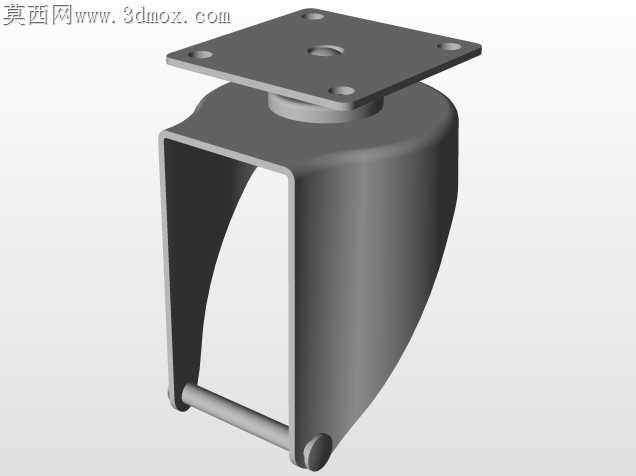

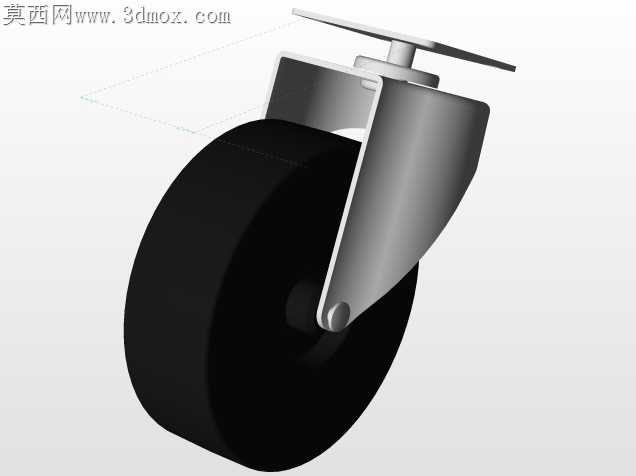

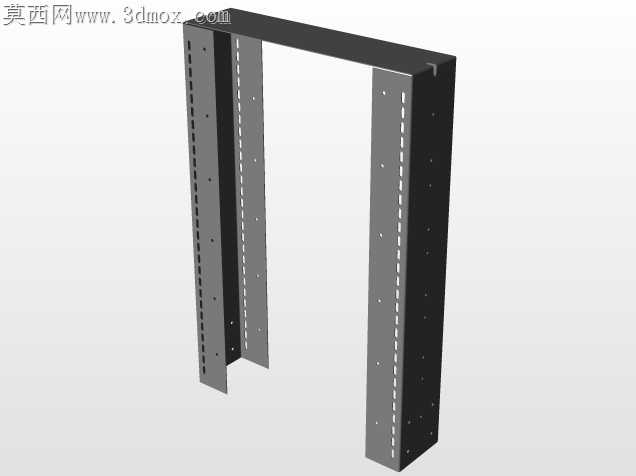

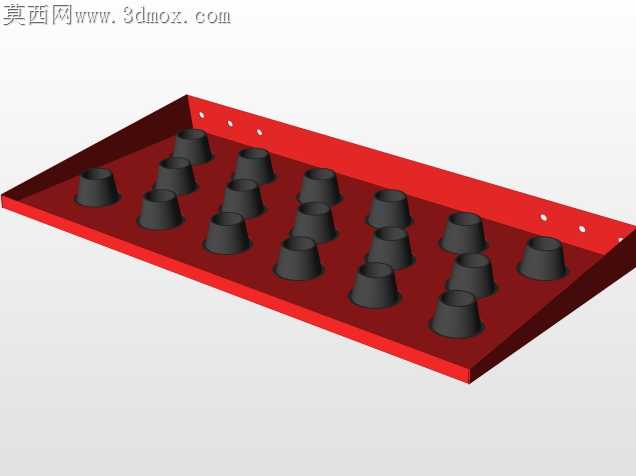

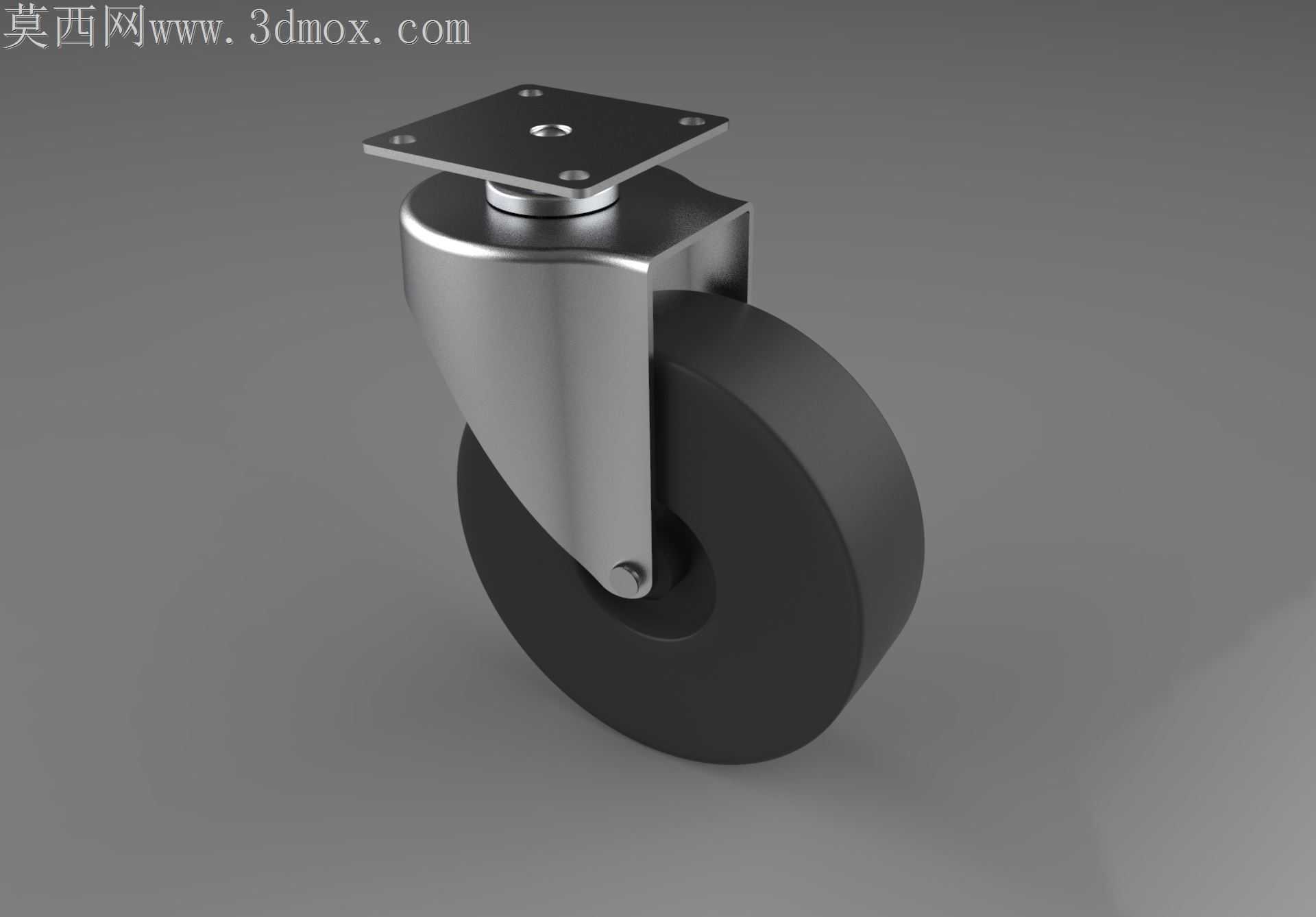

机加工车间日常换刀作业里，散落的刀柄磕碰、找刀耗时、转运时刀具滑落是常年绕不开的痛点，这款刀具转运推车的结构设计，恰好把这些现场隐患逐一拆解落地。三层可单侧翻转的刀套托盘，没有采用常见的双侧对称翻折结构，而是把翻转轴偏心设置在靠近立柱的1/4位置，翻起时托盘外侧抬升角度刚好卡在32度，既不会因为角度过大让刀套内的刀柄滑出，也不会因为角度过小挡住下层托盘的取刀空间，翻折后的托盘靠立柱侧边的弹性卡扣锁止，卡扣的接触面包了2mm厚的丁腈橡胶垫，锁止时不会和金属立柱碰撞产生刺耳噪音，也不会因为车间地面的震动自行松脱。底部的承载底座没有做全封闭的围边，而是在脚轮安装位上方留了15mm高的开放式置物槽，平时可以放置扳手、拉钉、卸刀座这类换刀辅助工具，槽边做了向内翻的10mm折边，推车经过车间地面的伸缩缝、轨道接缝时，小零件不会因为颠簸滑落到地面。立柱上的推拉把手没有用常见的圆管弯焊结构，而是采用了冲压成型的凹槽式把手，把手内侧做了连续的防滑凸纹，戴防滑手套推拉时不会打滑，把手的安装高度刚好卡在普通人站立时腰侧的位置，推运时不需要弯腰发力，长时间转运刀具也不会造成腰部劳损。四个脚轮里两个定向轮装在靠近把手的一侧，两个万向带刹车轮装在前端，转向时不需要大幅度扭转车身，停靠在机床旁边时踩下前端刹车，整个推车不会因为换刀时的倚靠出现滑移。每层托盘上的刀套孔位做了阶梯式沉孔设计，孔壁的锥度和标准BT刀柄的夹持锥度完全匹配，刀柄放进去后不会出现歪斜晃动，托盘表面做了红色喷塑处理，和黑色的立柱、底座形成强烈视觉差，掉落在托盘上的切屑、油污能一眼看到，日常清理时不会有遗漏。托盘翻折的铰接处没有用普通的间隙配合销轴，而是加了自润滑铜套，长期频繁翻折也不会出现销轴磨损松旷的问题，铜套外侧加了防尘密封圈，车间里的切削液雾气、金属粉尘不会进到铰接缝隙里造成卡滞。
