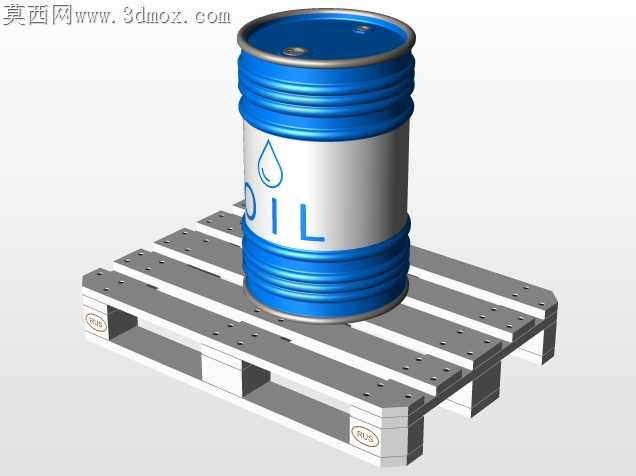

工业仓储用带托盘钢制储运桶结构设计

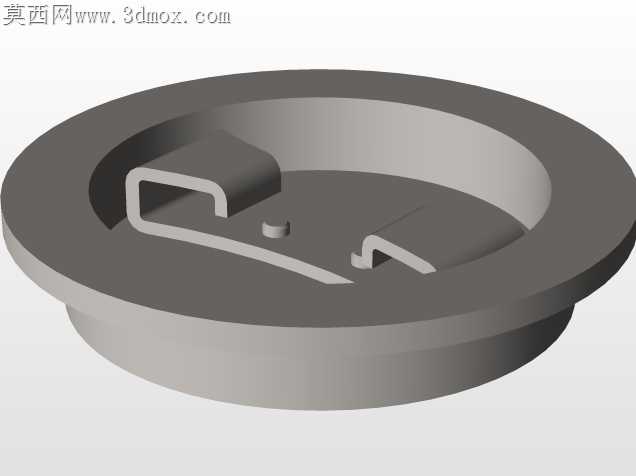

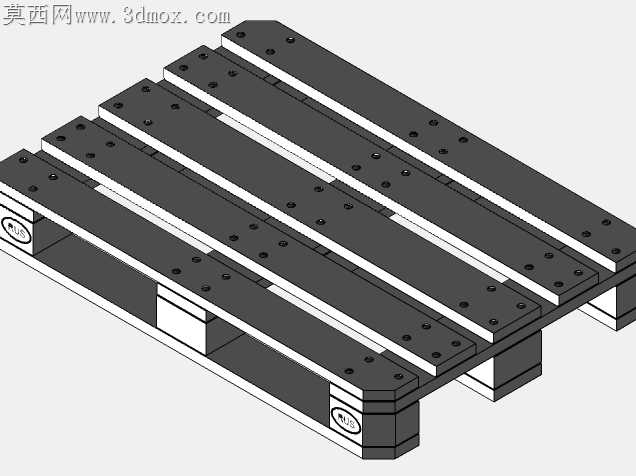

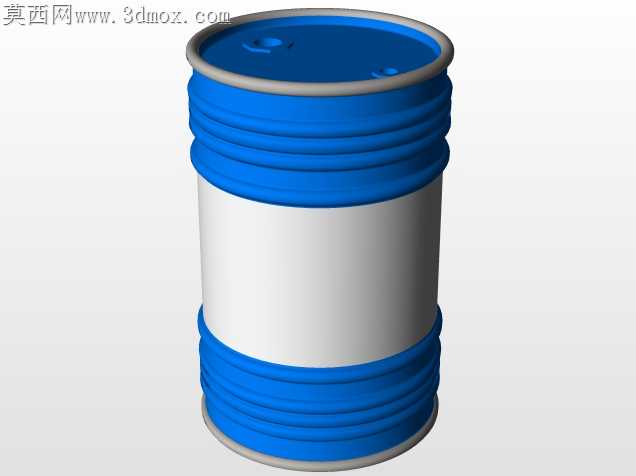

车间里散装液态、粉状工业物料转运时，普通钢桶单独堆码易滑移倾倒，人工搬运卡持无着力点，堆垛两层以上就存在桶身变形、侧翻的安全隐患，带托盘的钢制储运桶正是针对这类现场痛点做的结构适配设计。桶身与托盘的连接位没有采用满焊固定，而是在托盘承托面冲压出三个定位凸台，刚好卡入钢桶底部卷边的预留凹槽内，转运时叉车叉齿抬升托盘，凸台传递横向限位力，避免钢桶在急停、转向时出现位移滑脱，空桶返程时可以直接将钢桶从托盘上取下单独堆叠，托盘也能适配其他同规格圆柱类容器，不会出现焊死结构导致的空返空间浪费。钢桶的卷边结构做了加厚处理，常规钢桶卷边仅做两层咬合，这款模型里的桶口、桶底卷边都做了三层咬合压合，堆垛时上层钢桶的重量通过卷边传递到下层桶身的加强筋上，不会直接压在桶壁薄板上，满载堆高三层时桶身椭圆变形量控制在2mm以内，满足仓储堆高的承重要求。托盘的叉齿入口做了翻边强化，普通钢制托盘叉齿入口边缘是剪切后的 raw 边，叉车叉齿反复碰撞容易出现卷边、撕裂，这里把入口边缘向内冲压出15mm的翻边，相当于给入口加了一圈加强筋，叉齿碰撞时受力分散到整个托盘框架上，长期使用也不会出现入口变形导致的叉齿卡滞。桶身侧面预留的环形凸起不是装饰结构，是专门配合吊装夹具做的卡位，当需要用行车吊运单桶物料时，夹具的卡爪刚好卡入环形凸起的下沿，不会像普通光滑桶身那样出现夹具打滑脱落，凸起的高度控制在8mm，既不会影响钢桶在托盘上的放置，也能给卡爪足够的卡持深度。托盘底部的支脚高度做了公差适配，常规托盘支脚高度统一为100mm，这款设计里支脚高度做了±1mm的公差预留，地面不平整时，三个支脚的接触间隙不会超过2mm，叉车叉入时不会出现托盘翘头、钢桶倾斜的情况，支脚底部还做了防滑的压花纹理，堆垛时上层托盘的支脚刚好卡入下层托盘承托面的定位凹坑内，整垛的稳定性比平托盘提升40%以上。桶口的密封面做了平面度管控，常规钢桶桶口密封面冲压后容易出现轻微翘曲，装液态物料时密封垫压合不均匀会出现渗漏，这款模型里桶口密封面做了二次校平处理，平面度控制在0.1mm以内，配合橡胶密封垫可以满足0.2MPa的静压密封要求，转运易挥发、易洒落的工业物料时不会出现泄漏风险。
