四旋翼镂空轻量化无人机机架结构

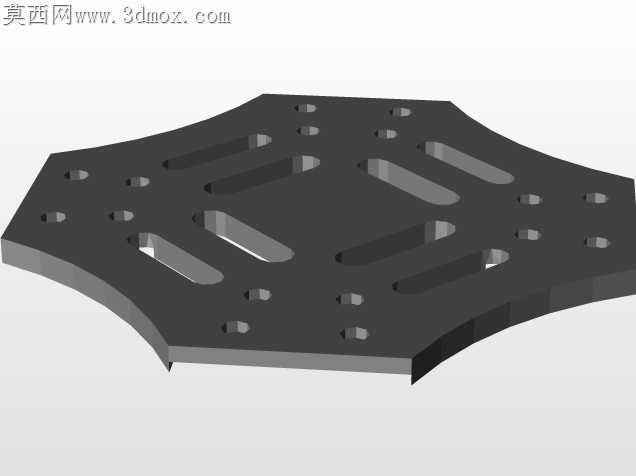

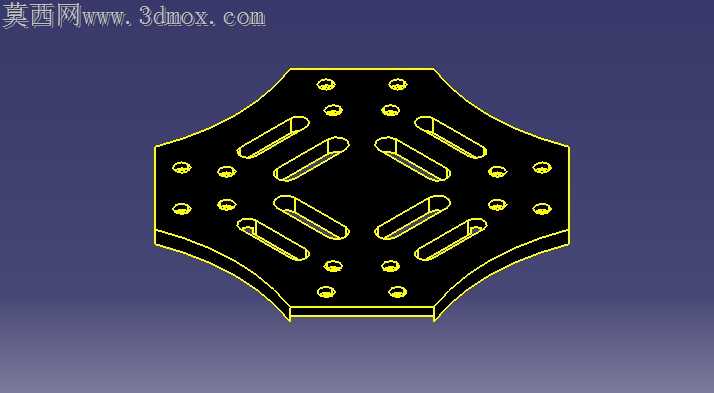

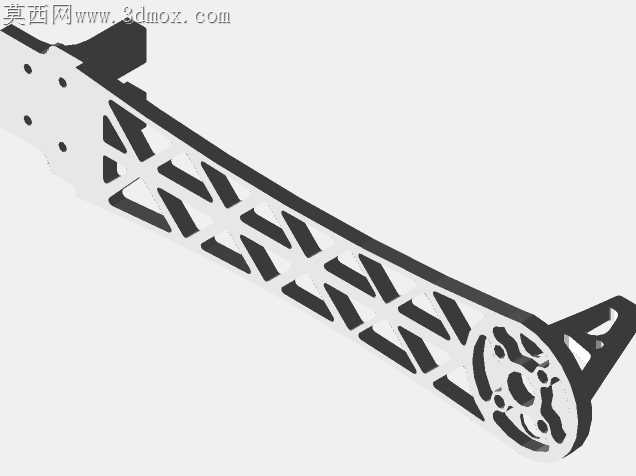

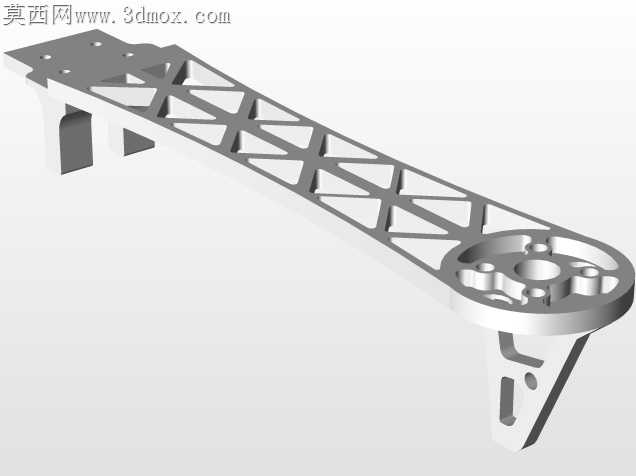

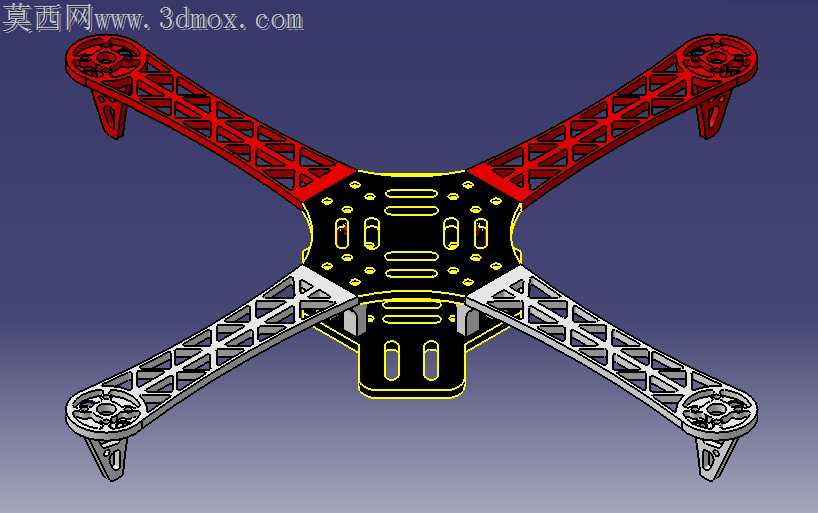

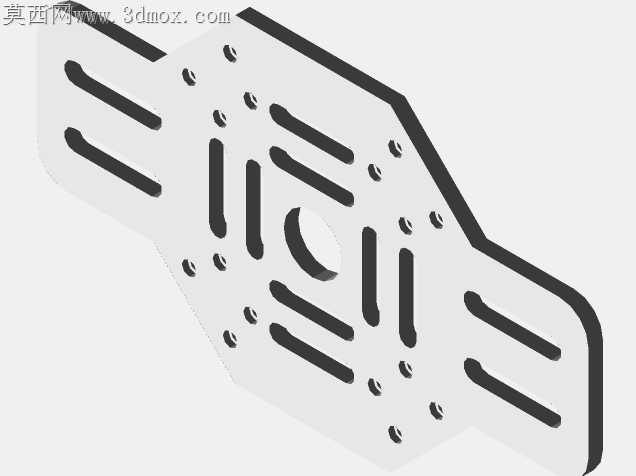

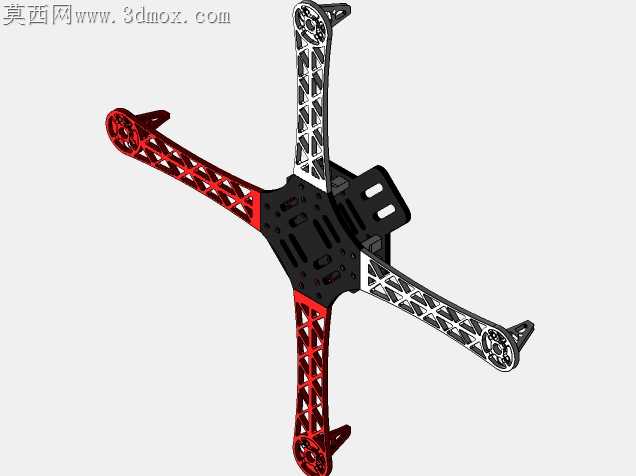

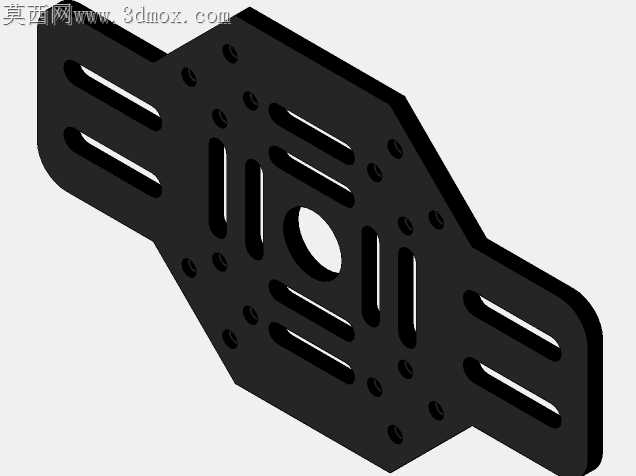

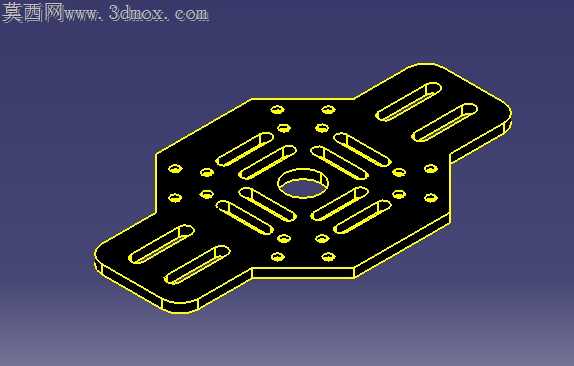

消费级四旋翼飞行器坠机损毁的核心诱因里，机架共振占比接近四成，尤其是3D打印自制机架常出现的机臂震颤、安装位松脱问题，大多源于结构设计阶段未做加工适配的冗余考量。这款四旋翼机架的机臂采用交错格构镂空设计，并非单纯为了视觉减重，每一处镂空的筋条宽度都匹配FDM3D打印的最小壁厚阈值，避免打印过程中出现薄壁翘曲、层间结合力不足的问题，同时格构的走向顺着机臂受力时的弯矩传递路径排布，电机运转产生的高频振动会顺着筋条传导至中心板区域，不会在机臂末端形成应力集中点。中心安装板预留的多层开槽，没有采用规整的矩形通槽，而是在槽边做了微小的圆弧过渡，既能够适配不同规格的飞控板、电调安装孔位，也避免了直角槽边在飞行过载时出现裂纹扩展的隐患，打印完成后不需要额外做锉刀修边就能直接装配件。机臂与中心板的衔接位置做了加厚的嵌合凸台，不是简单的平面粘接，凸台的插入深度刚好匹配常见碳管夹的夹持行程，哪怕是用PLA材质打印，频繁起降带来的冲击也不会让机臂从中心板处断裂。两种配色的机臂交错排布，也并非装饰性设计，对角同色的机臂对应正反桨的安装位，组装时不需要额外做标记就能快速区分电机转向，减少装错桨位导致的起飞侧翻风险。机臂末端的电机安装座做了下沉式的走线槽，电机线可以顺着槽内埋入机架内部，不会裸露在机臂外侧被螺旋桨打到，走线槽的宽度刚好容纳三根18AWG硅胶线，不会因为槽位过宽导致线材晃动移位，也不会过窄造成穿线困难。机架底部预留的电池绑带穿槽，位置刚好落在整机重心的正下方，绑带穿过之后不会和飞控的GPS模块产生信号干扰，槽边的圆角处理也能避免绑带在飞行震动中被磨断。哪怕是用入门级桌面3D打印机制作，不需要额外添加支撑结构就能完成整架打印，机臂的镂空角度刚好避开了打印时的悬垂角度阈值，打印完成后去除支撑的工作量几乎为零，层纹走向也和受力方向保持一致，最大化保留打印件的结构强度。日常飞行中遇到轻微擦碰，格构结构会通过微小的形变吸收冲击能量，不会像实心机臂那样一撞就出现不可逆的断裂，受损的单根机臂也可以单独更换，不需要报废整个机架，大幅降低航模玩家的制作和维护成本。
