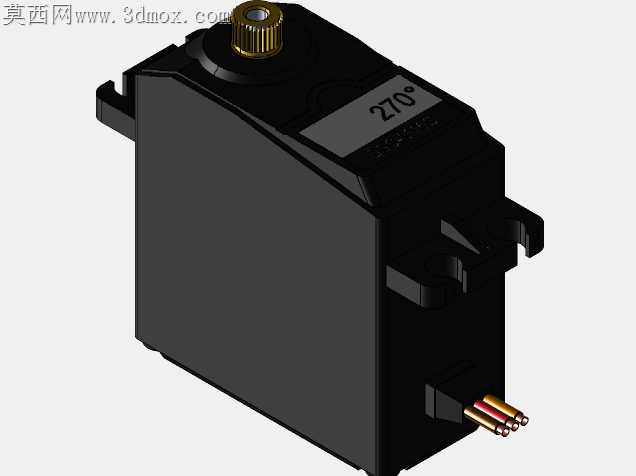

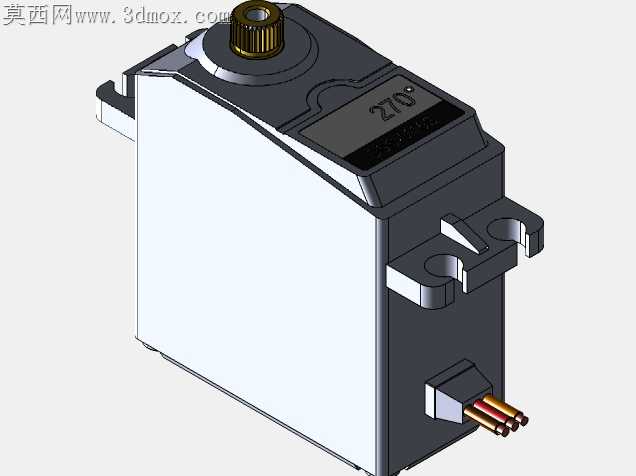

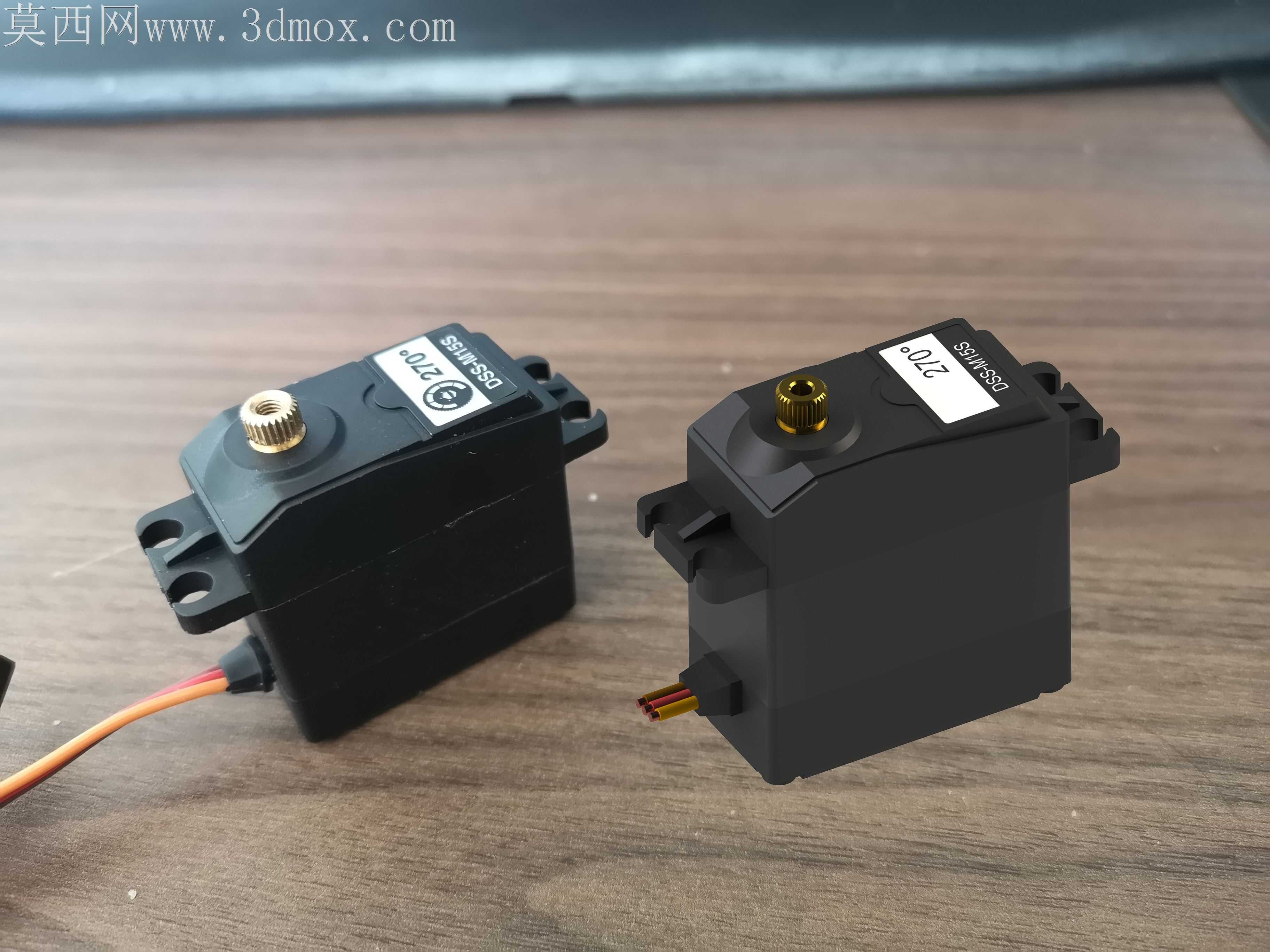

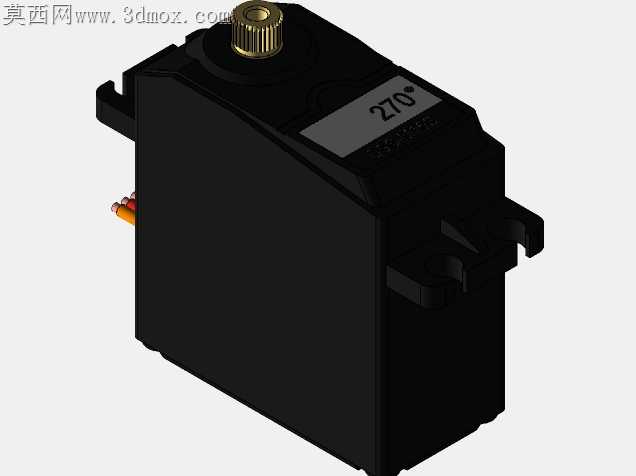

常规塑齿舵机在12Kg以上扭矩输出工况下,频繁正反转切换时齿根容易出现应力崩裂,输出轴旷量随使用时长快速增大,这款金属齿舵机的结构设计从根源上规避了这类失效风险。输出端采用铜基粉末冶金齿轮与硬化钢输出轴过盈配合,齿面做了微倒角处理,装配时不需要额外涂抹润滑脂就能降低啮合噪音,齿侧间隙控制在0.02mm以内,既不会因为间隙过大导致舵机定位回差超标,也不会因为过盈量太大增加空载电流损耗。上壳与下壳的对接止口做了0.1mm的错位导向结构,打螺丝时不需要反复对准孔位,壳体边缘的走线槽做了圆弧过渡,舵机引线从侧方引出时不会被壳体合模缝夹破绝缘层,出线位置的橡胶护线圈和壳体卡槽的配合公差经过反复调整,拉扯引线时不会出现护线圈脱落的问题。输出轴的轴承位采用双轴承支撑结构,靠近输出端的轴承承受径向负载,靠近电机端的轴承承受轴向窜动,270度的转动行程通过电位器的限位凸台实现,凸台和电位器拨杆的接触位置做了斜面缓冲,舵机打到行程端点时不会出现硬撞击导致的齿轮崩齿。舵机安装耳的孔位间距兼容标准舵机安装尺寸,耳片厚度比常规塑齿舵机加厚0.8mm,用螺丝固定在机架上时即使拧到额定锁紧力矩也不会出现耳片开裂的情况。电机和减速箱的连接位置做了减震胶垫槽,胶垫嵌入后能吸收电机高速转动时的震动,避免震动传递到减速齿轮导致齿面磨损加快。电位器的固定位采用三点卡扣结构,不需要打胶就能牢牢固定在壳体上,长时间工作后电位器不会因为震动出现偏移导致舵机中位漂移。控制板的安装槽做了定位柱,电路板放进去后不会出现晃动,接线焊盘的位置正对引线出口,焊接引线时不需要弯折导线就能完成操作,降低了装配时的导线损伤概率。这类舵机适配开源控制板的脉冲信号范围,不需要额外修改舵机驱动程序就能直接使用,金属齿轮的耐磨特性让它在频繁往复动作的工况下使用寿命比塑齿舵机提升四倍以上,输出轴的花键尺寸兼容通用舵机摇臂,更换配件时不需要额外定制连接件。
- 上一篇:电气绝缘结构塔换位组件设计
- 下一篇:12V1A小功率开关电源内部板卡结构
- 全部评论(0)
- 模板大小: 7.64 MB
- 售价:5金币
- 下载次数: 565
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering,Parasolid
- 软件分类: 通用机械零部件
