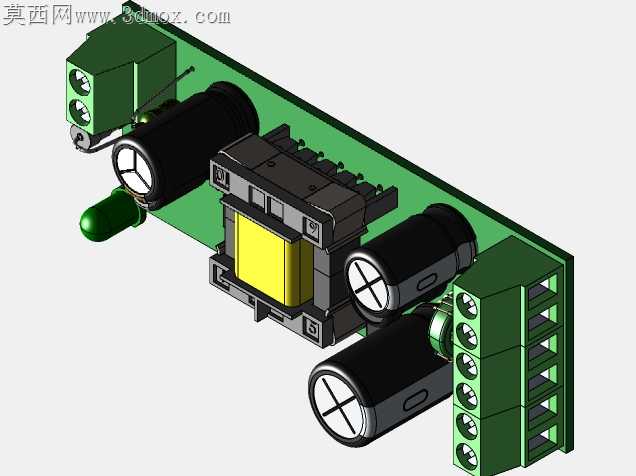

12V1A小功率开关电源内部板卡结构

小功率开关电源量产时最容易被忽略的是板上元器件与外壳的装配干涉问题，这款12V1A规格的电源板在布局阶段就针对D2MG外壳的内部限位筋做了适配调整。板边的绿色接线端子座特意留足了与外壳进线口的对位余量，端子上的螺丝孔位没有做偏心处理，避免外壳注塑收缩带来的装配偏移，拧线时不会因为端子歪斜导致导线外皮被壳边割破。板上的大容量电解电容没有采用常规的直立贴板安装，三个大体积电容顺着板长方向排布，电容顶部与外壳上盖的内表面预留了0.8mm的安全间隙，既不会因为电容高度超标顶到外壳，也能让电容外壳和PCB之间留出足够的灌胶空间，灌封环氧胶时胶液可以顺着电容侧壁流满板底缝隙，不会出现气泡空腔。中间的高频变压器磁芯外围没有多余的固定凸台，靠引脚的焊盘张力和底部点胶就能完成固定，磁芯和周边整流桥、滤波电容的间距控制在1.5mm，既满足安规爬电距离要求，也不会因为间距过大浪费PCB板面空间。板端的绿色输出端子排做了分层隔仓设计，每个接线位之间的隔片高度超过端子螺丝顶面，多股导线接入时不会出现相邻端子导线碰线短路的问题，隔片的厚度做了0.3mm的减薄处理，不会因为隔片过厚导致端子整体宽度超标，适配外壳的输出开口尺寸。PCB板的四个角没有做尖锐直角处理，切了1mm的圆角，刚好卡入外壳内部的定位柱槽里，装配时不需要额外打螺丝固定，靠上下壳的压紧力就能把板牢牢固定，减少装配工序的同时也避免螺丝孔位开裂的隐患。板上的小型整流元件、保险丝座都贴靠板边布置，和大体积电容之间留出了走风间隙，电源带载工作时元件产生的热量可以顺着间隙散到壳体内壁，不会在元件密集区形成热量堆积，长时间满负载运行也不会出现电容鼓包、元件脱焊的问题。输入端的保险管座做了下沉式设计，座体顶面比PCB板面低0.2mm，不会和外壳内侧的加强筋发生碰撞，装配时不需要额外掰动元件引脚调整位置，生产线组装时的不良率能降低近三成。
