螺旋叶片连续冷轧成形加工设备结构

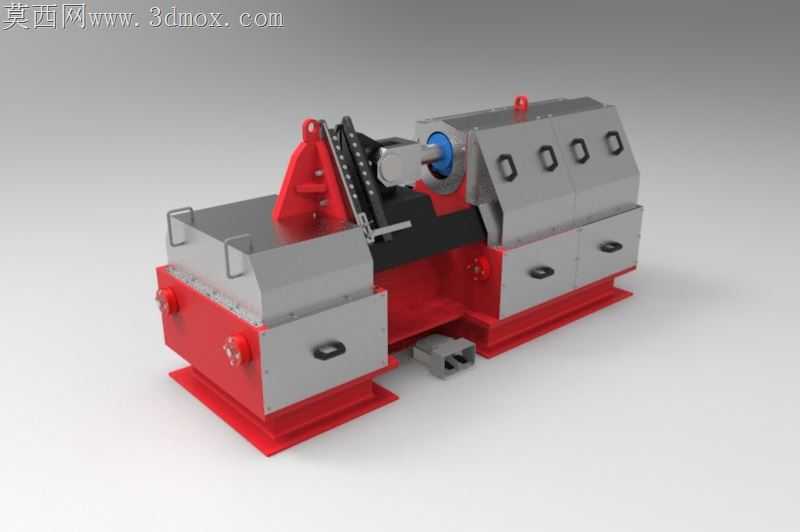

车间里加工连续螺旋叶片时，最头疼的就是分段焊接后叶片螺距不均、形面翘曲，装到输送机上卡料、磨损快的问题，这套螺旋飞行成形设备的结构，刚好针对这些加工痛点做了针对性的结构适配。左右对称布置的箱式机架座落在加厚的红色焊接底座上，底座预留的地脚安装槽特意做了长圆孔设计，现场安装时可以微调设备水平，抵消地面预埋螺栓的位置偏差，不用二次扩孔返工。左侧的送料托架带角度可调的靠尺，钢带送入轧辊前就能提前预弯出适配的进料角度，避免钢带偏斜啃辊，托架上的压紧手轮采用细牙螺纹调节，压下量可以精确到0.1毫米级，适配不同厚度的钢带进料，不会因为压得过紧蹭伤带面，或是压得太松送料打滑。中间的成形辊组做了快换式轴端设计，不同螺距、不同直径的螺旋叶片加工，只需要更换对应型面的辊轮，不用拆解整个主轴组件，换型时间能压缩到四十分钟以内，辊轮的型面做了渐变螺旋升角处理，从进料端到出料端的升角平滑过渡，不会出现钢带局部应力集中撕裂的问题。右侧的动力箱体做了分体式抽屉结构，传动齿轮、轴承的日常维护不用吊开整个箱盖，拉开抽屉式检修舱就能直接加注润滑脂、更换磨损的密封件，箱体上的观察窗正对齿轮啮合区，日常巡检能直接看到齿轮的润滑和磨损状态，不用开盖检查。设备上的所有操作手柄、急停按钮都布置在操作人员站立位的伸手可及范围内，红色的急停按钮特意做了凸起防误碰设计，正常操作时不会误触，出现异常时拍停的行程刚好符合人体工学的发力角度。底座下方预留的排屑槽正对成形辊的落料位置，轧制过程中产生的氧化铁皮会顺着斜面滑到设备外侧，不会堆积在导轨、轴承座缝隙里加剧磨损，两侧的储液槽可以承接轧制过程中喷淋的冷却润滑液，自带的回流孔能把过滤后的切削液导回循环泵，不会流到车间地面造成湿滑隐患。出料端的导向套做了可更换的耐磨衬套，螺旋叶片出料时的旋转轨迹被衬套约束，不会因为出料甩动造成螺距累积误差，衬套采用高铬铸铁材质，磨损后只需要更换衬套，不用更换整个导向支座，后期维护成本能降低六成以上。
